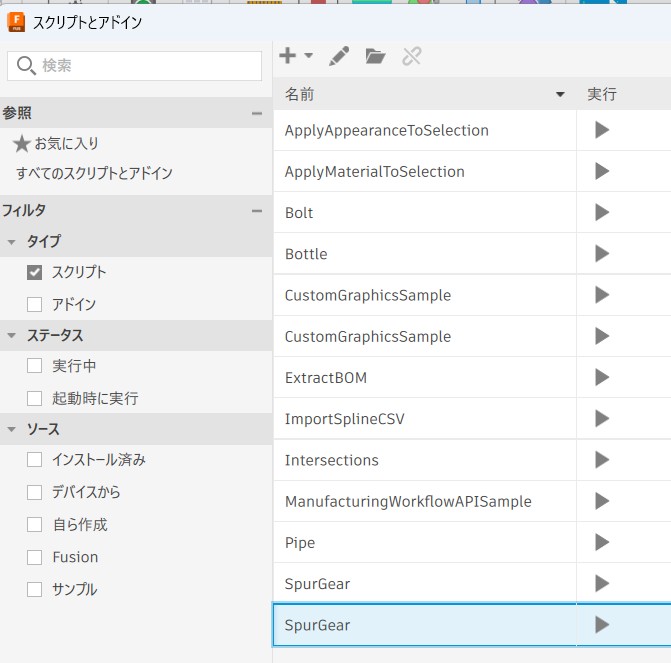

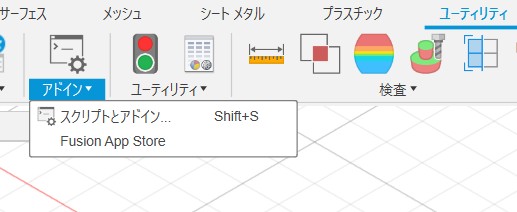

「スクリプト」の下の方にある「Spur Gear」を選択（C++とパイソンの2つがありますが、ここでは下のパイソンを選定）して、「実行」します。

基準：Metric(ミリメートル表示)

ここでダイヤメトラルピッチ（Diametral Pitch；DP）とは歯車の大きさをインチ単位で表したものであり、日本ではあまり用いられていません。一般的には歯車の大きさは二枚の歯車が接触するピッチ点を結んで描いたピッチ円の直径ｄ[mm]を歯数ｚ［枚］で割った値であるモジュールｍ[mm]が用いられます。すなわち、ｍ＝ｄ/ｚより、ｄ＝ｍｚが成り立ちます。通常ならばモジュールｍを扱うのですが、ここではダイヤメトラルピッチDPでということなので、ｍ＝25.4/DPに従い、その換算を行います。

モジュール　１　　ダイヤメトラルピッチDP＝25.4[mm]
モジュール　２　　DP＝12.7
モジュール　３　　DP=8.46667
モジュール　４　　DP＝6.35
モジュール　５　　DP＝5.08
今回はモジュール５の歯車としたので、DP=5.08より、これを2.54で割り、2cmを入力しました。通常はmmが用いられますが、ここではcmとなっているので注意します。なお、歯車がかみ合うピッチ点において、その半径線と歯形への接線とのなす角度を圧力角(Pressure Angle)といい通常は20度です。またここでは歯数16枚と48枚で歯厚２cmの歯車を作成します。

モジュール3、歯数24枚の歯車が現れます。この操作を2回行い、同じ歯車を2個出力します。

2枚の歯車を回転させる歯車台を作成します。

各部の寸法はこのようになっています。

旧版では軸を別に作成していましたが、改良版では固定台と軸を一体化しました。

歯車２個と歯車固定台の3つの部品はこのようになります。

マウスですべての部品を囲み、「ボディ」を「コンポーネント」にします。

「ボディ」をクリックして「ボディからコンポーネントを作成」とします。

コンポーネント化が完了すると、左列に２つのギヤと１つの固定台のコンポーネントが表示されます。

「ツール」→「検査」の一番下にある「コンポーネントのカラーサイクルの切り替え」をクリックすると、2つの部品の異なるカラーがつきます。

ここまでできればアセンブリの準備が完了です。

まず最初に土台が動かないように固定します。土台のコンポーネントをクリックすると、一番上にある「固定」をクリックします。

「アセンブリ」→「ジョイント」の「位置」画面において、歯車１をコンポーネント１、固定台をコンポーネント２として、歯車１の中心軸の円、固定台にある固定軸下部の円を選択して「OK」すると、歯車１が回転軸にはまります。もし、歯車が固定台の面より、浮いたり、沈んだりしていたときには、ジョイントの位置合わせでZの値を＋10や－10としてオフセットして合わせてください。

ジョイントの「位置」の隣にある「モーション」には、「剛性」「回転」「スライド」などあるので、「回転」を選びます。「剛性」にすると2つの部品が合体して動かなくなります。「スライド」にすると直線的な運動をします。

同じく歯車２も位置を合わせます。この作業の途中で歯車や土台が薄く表示されることがあるかもしれません。

左列の一番上にある〇をクリックすると元のカラーに戻ります。

図のように歯車は重なってしまうことがあります。

どちらかの歯車を回転させて、歯車が重ならない位置にセットします。

ここまで長い道のりでしたが、この「モーションリンク」でようやく２枚の歯車がかみ合います。コマンドを操作する前にすべてのコンポーネントをマウスで囲み、全体が青色になったところで、「アセンブリ」→「モーションリンク」を指定し、２軸のモーションを作ります。

2つの歯車をマウスで囲んでから「モーションリンク」を選択すると、突然歯車が回転をはじまります。回転が早すぎて見にくいかもしれませんが、2枚の歯車がかみ合って、互いに逆回転していることを確認します。「反転」にチェックを入れる、もしくは「－360deg」と入力すると、歯車は逆回転をします。ここに「角度」があり、初期値は「360deg」が入っていると思います。ここでは2枚の歯車は同一形状であるため、回転速度も同じなので、このままでよいです。ただし、歯車のピッチ円直径が異なり、回転速度が異なるときには、この値を修正します。例えば速度伝達比が2:1の場合には「360」と「―180」などの数値を入れる。

「アニメーション」をクリックしている間、歯車は回転しますが、このままでは回転を継続することができません。そこで次に「モーションリンク」の設定を行い、連続回転を行えるようにします。

歯車が12枚と24枚で、12枚を駆動歯車とする場合、歯車の速度比は2:1になるので、360と―180を入力しました。さらに速度比が異なる場合には、この部分を変更する必要があります。

回転を継続させるためには「アセンブリ」→一番下にある「モーションスタデイ」を使います。「モーションリンク」と「モーションスタデイ」は似ていますが、まったく異なるコマンドです。

動画を保存するためには、こちらのSCREENCASTを使います。無料でインストールができます。
https://knowledge.autodesk.com/ja/community/screencast

SCREENCASTがインストールされると、画面の右上に赤い〇が出てきます。

「Record」をクリックすると動画の保存を開始します。適当な時間でストップすればそこまでの動画が保存されます。名称を記入する画面が出てくるので指示に従って埋めていくことで、SCREENCASTのライブラリに保存されます。動画は下記のgear motionで見ることができます。
https://knowledge.autodesk.com/ja/community/screencast/8ebd2daa-ded4-4bcc-8f24-9fff46b2325b
（ただし、実際の画面よりも動きがぎこちなく見えてしまうため、更なる設定の改良が必要です。）

「挿入」→「McMaster-Carrコンポーネントを挿入」をクリックすると、たくさんの機械要素の３Dデータを取り出すことができて便利です。
