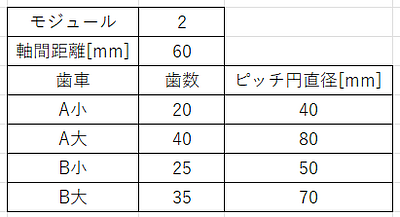

歯車の仕様が決まったら、3Dモデルの製作に入ります。

軸間距離や歯車直径、組み立て工程のことなどを考慮にいれて設計します。

この時、肉抜きの余地があればしておくと良いです。（造形時間の短縮・材料費の削減等）

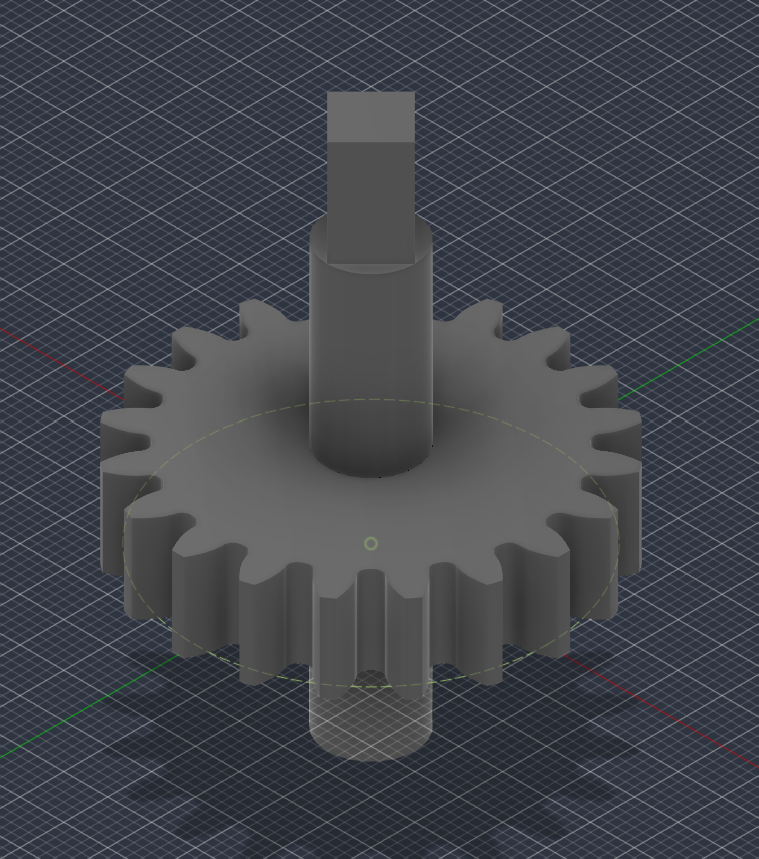

parts1:歯車①
0

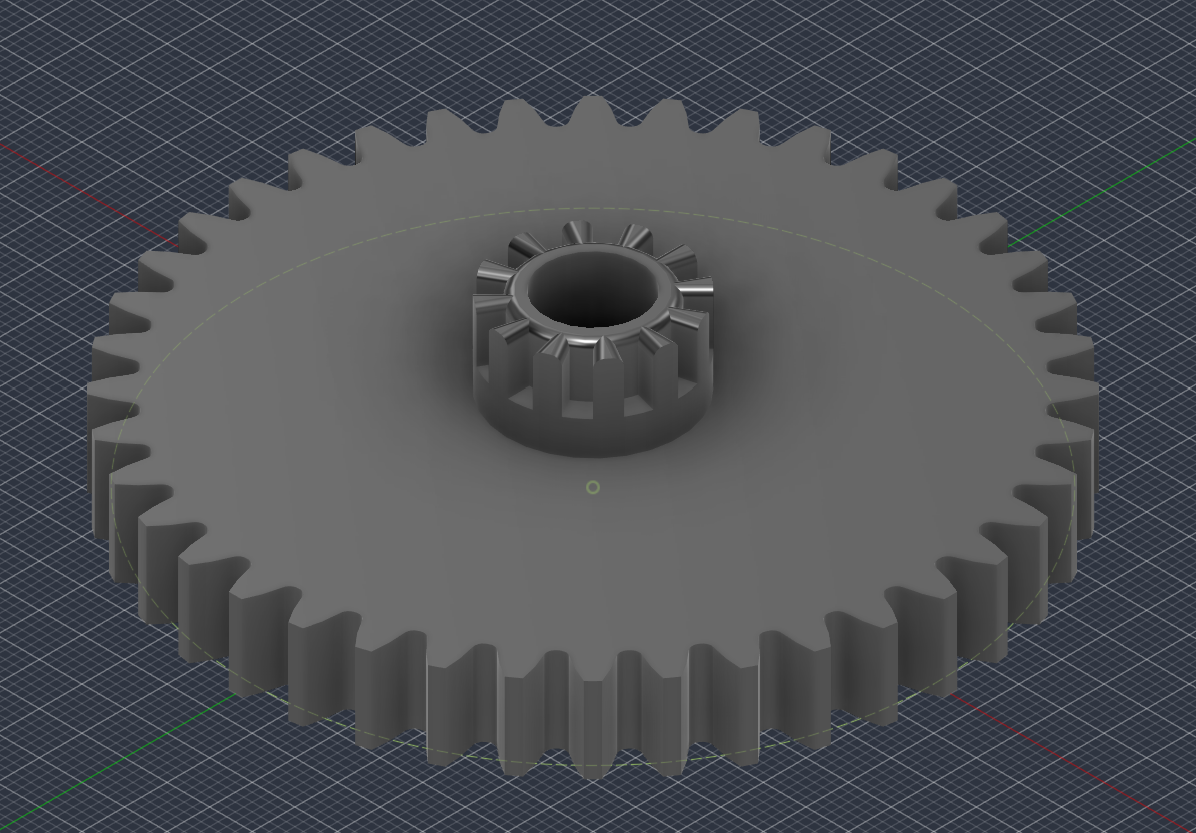

歯車①には、「A小」が使われています。
この歯車の軸をインプットシャフトと呼ばれる入力軸です。
インプットシャフトの先端の四角形は、手回し用ハンドルを取り付けるためのものです。
Comments

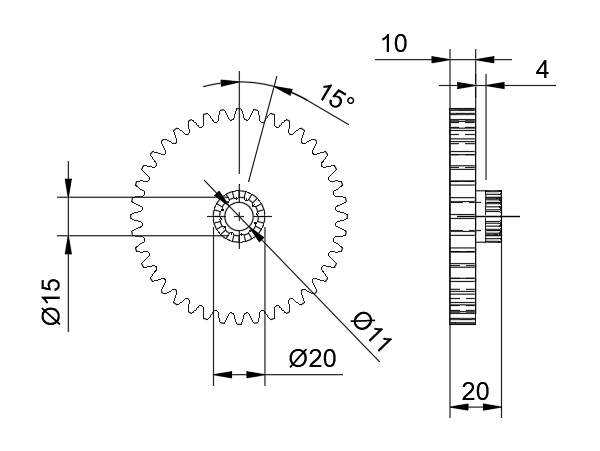

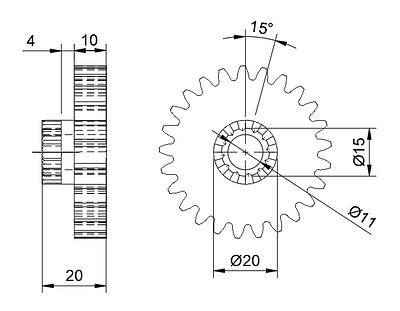

parts2・3:歯車②・③
0
歯車②は「B小」、歯車③には「A大」が使われています。
これらの歯車は、シフトがN(ニュートラル)を選択されている時、カウンターシャフト(後述)の歯車と嚙み合っていながら己の軸に対して空回りをします。
後述するparts5とparts6が関連するパーツです。内側にある歯はギアとは異なる設計です。内側の歯にRがついているのは気休め程度の耐久性を期待してのものです。その他について詳しくはparts6:スリーブにて解説します。
Comments

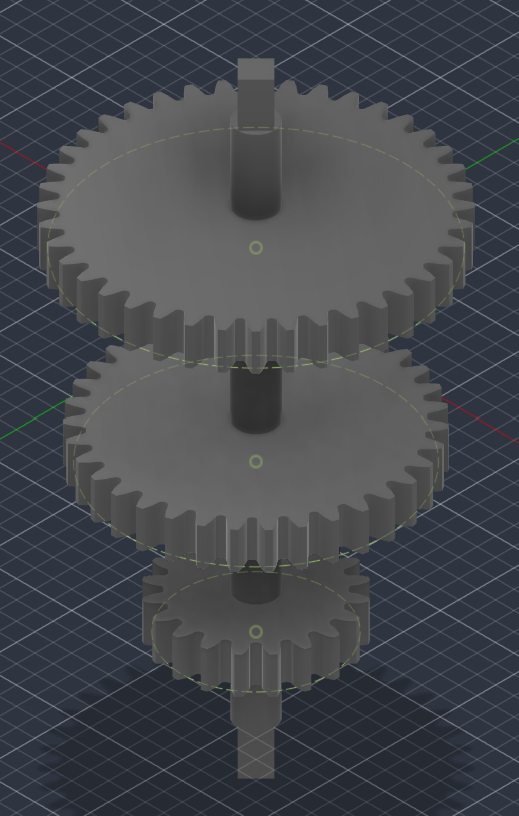

parts4:歯車④
0

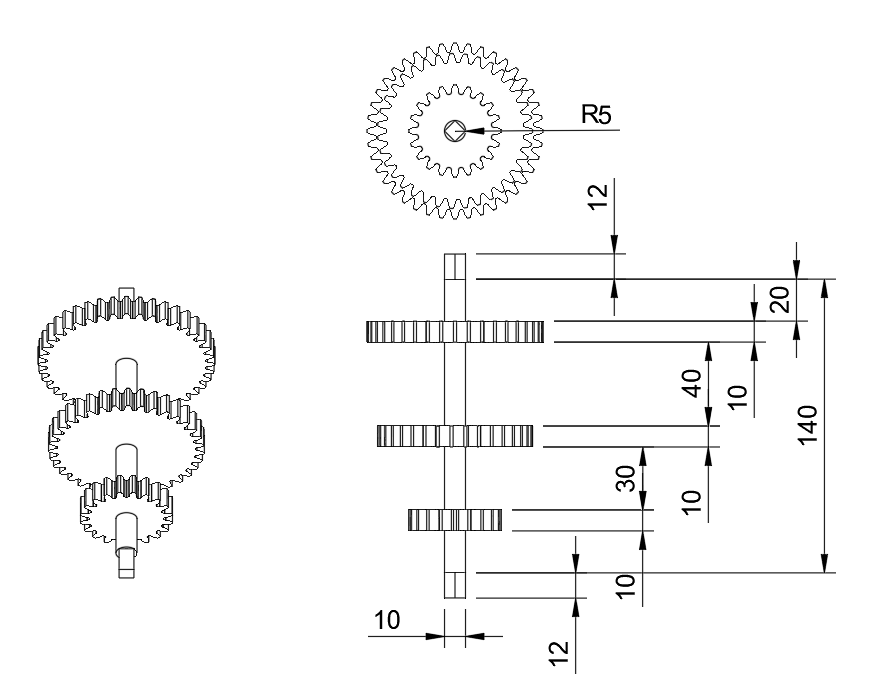

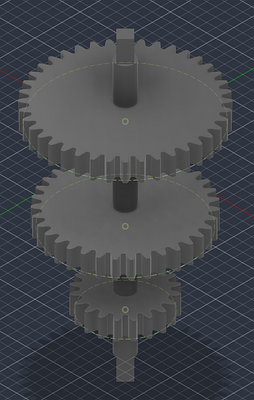

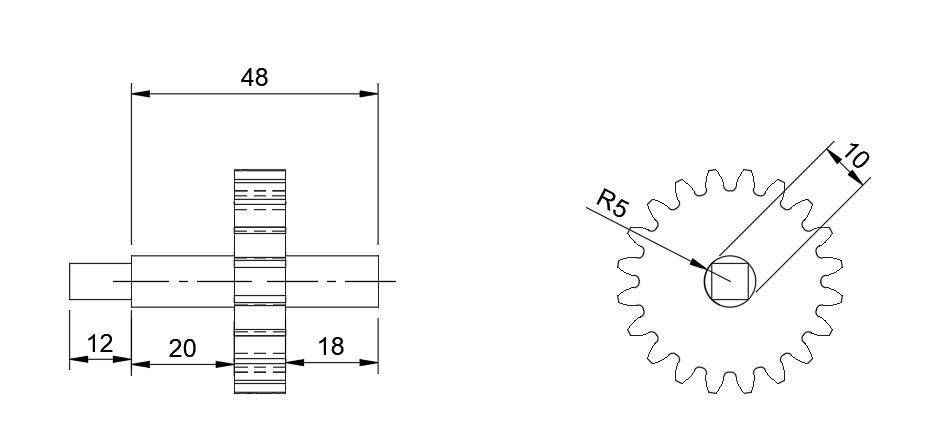

歯車④には、順に「A大」「B大」「A小」が使われています。
これらの歯車の軸はカウンターシャフトと呼ばれています。
カウンターシャフトの先端の四角形は他の軸の設計の名残ですが、何か任意のものを取り付けると回転数が可視化されて面白いかもしれません。
Comments

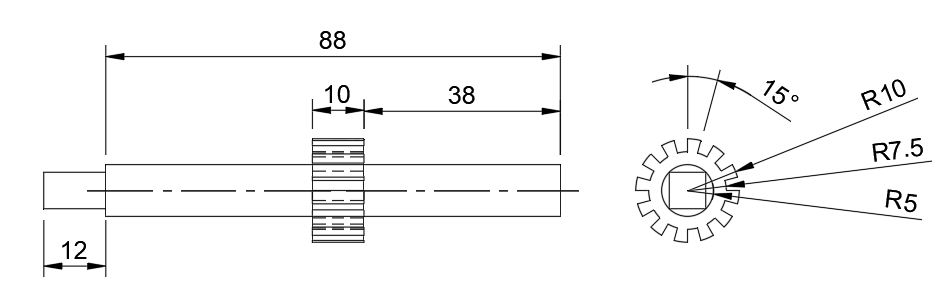

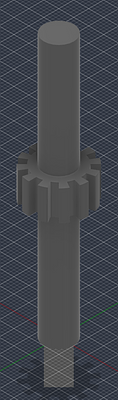

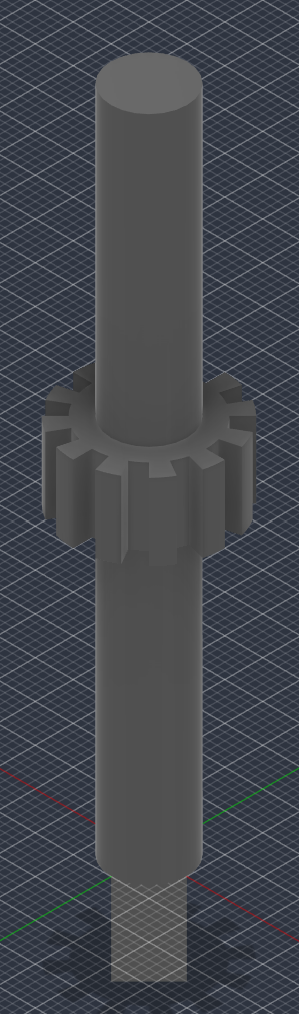

parts5:歯車②・③の軸
0

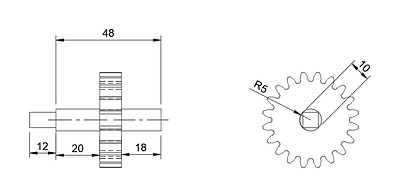

アウトプットシャフトと呼ばれる出力軸です。
出力されていることを分かりやすくするために、入力軸同様、先端に四角形がついています。
任意のモデルを取り付けて、回転を可視化させるのに使ってください。
parts2・3同様、中心の歯についてはparts6:スリーブにて解説します。
Comments

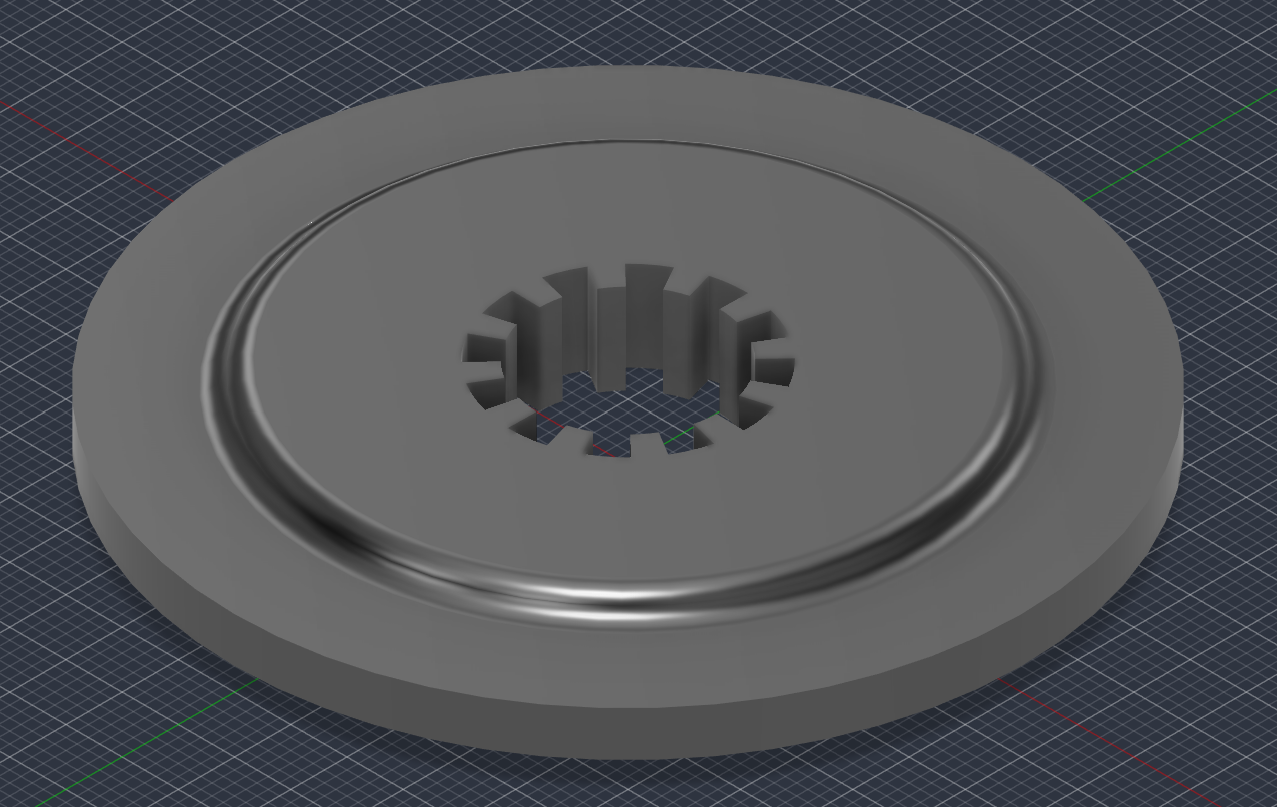

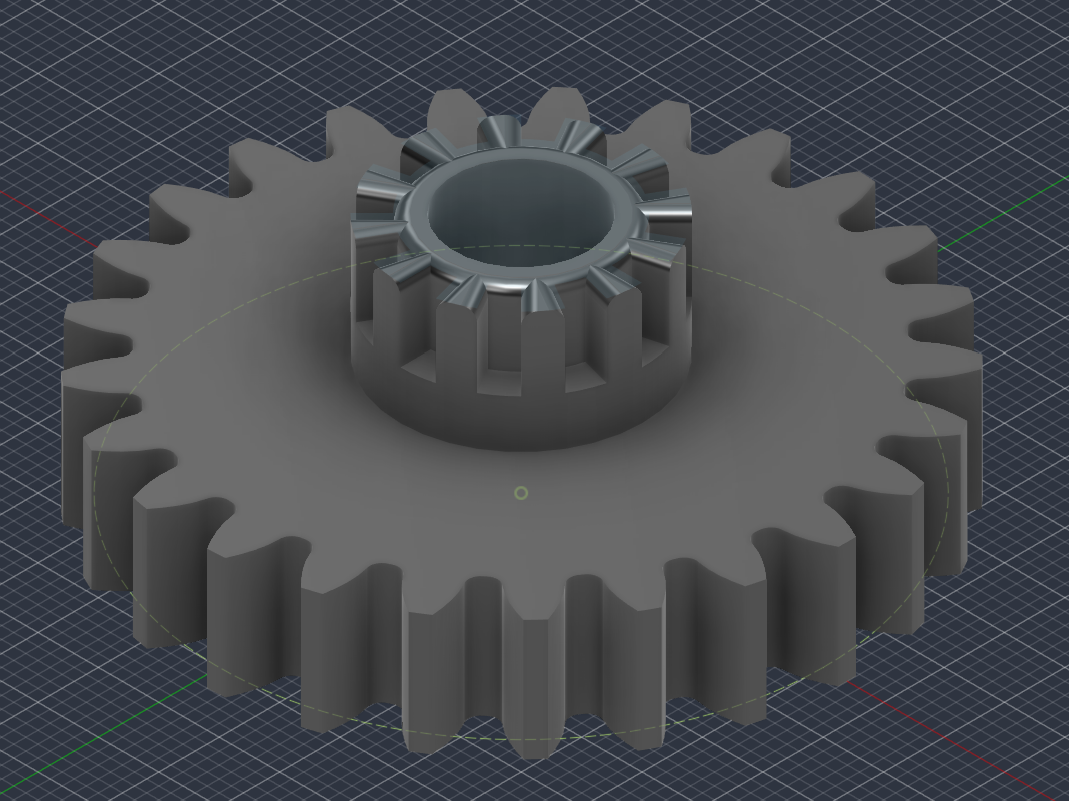

parts6:スリーブ
0

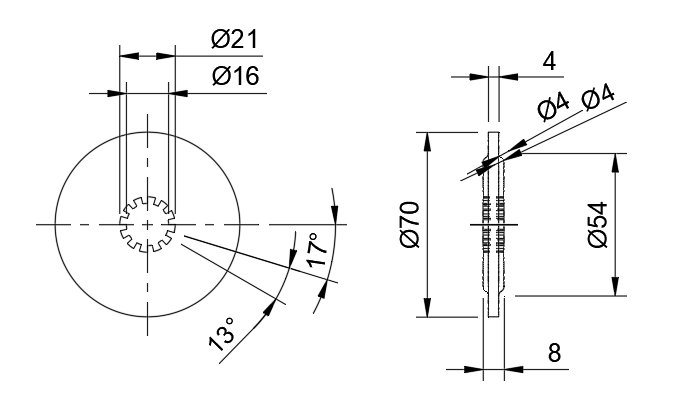

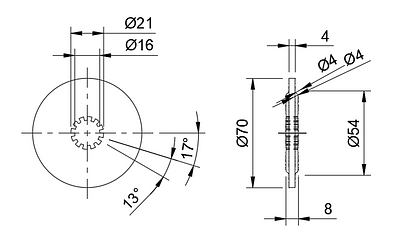

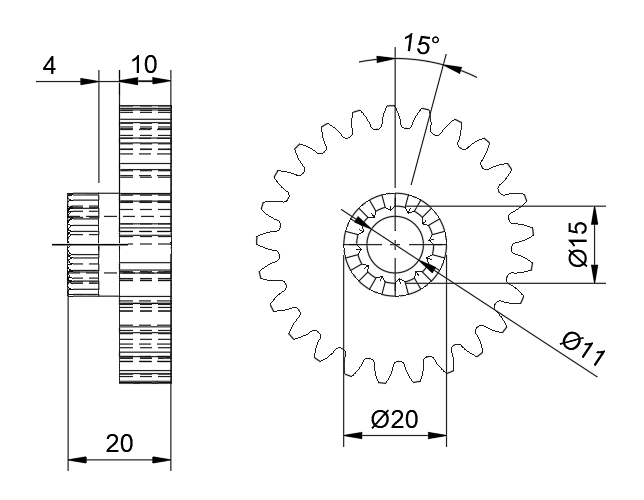

スリーブと呼ばれるパーツです。中心に噛み合い用の歯がありますが、ここはギアの様式を守った形である必要はありません。今回は図のように設計しました。
この設計では円盤の先端が薄くなっていますが、これは持ちやすさや歯車との干渉を意識してのものであるため、必ずしも設計通りにする必要はありません。

中心の歯はparts2・3・5とこのスリーブとで基準円の寸法が1mm違います。また、歯の角度も違います。これらは3Dプリンターの印刷精度とはめあいの都合によるものです。
Comments
parts7:ケース
0

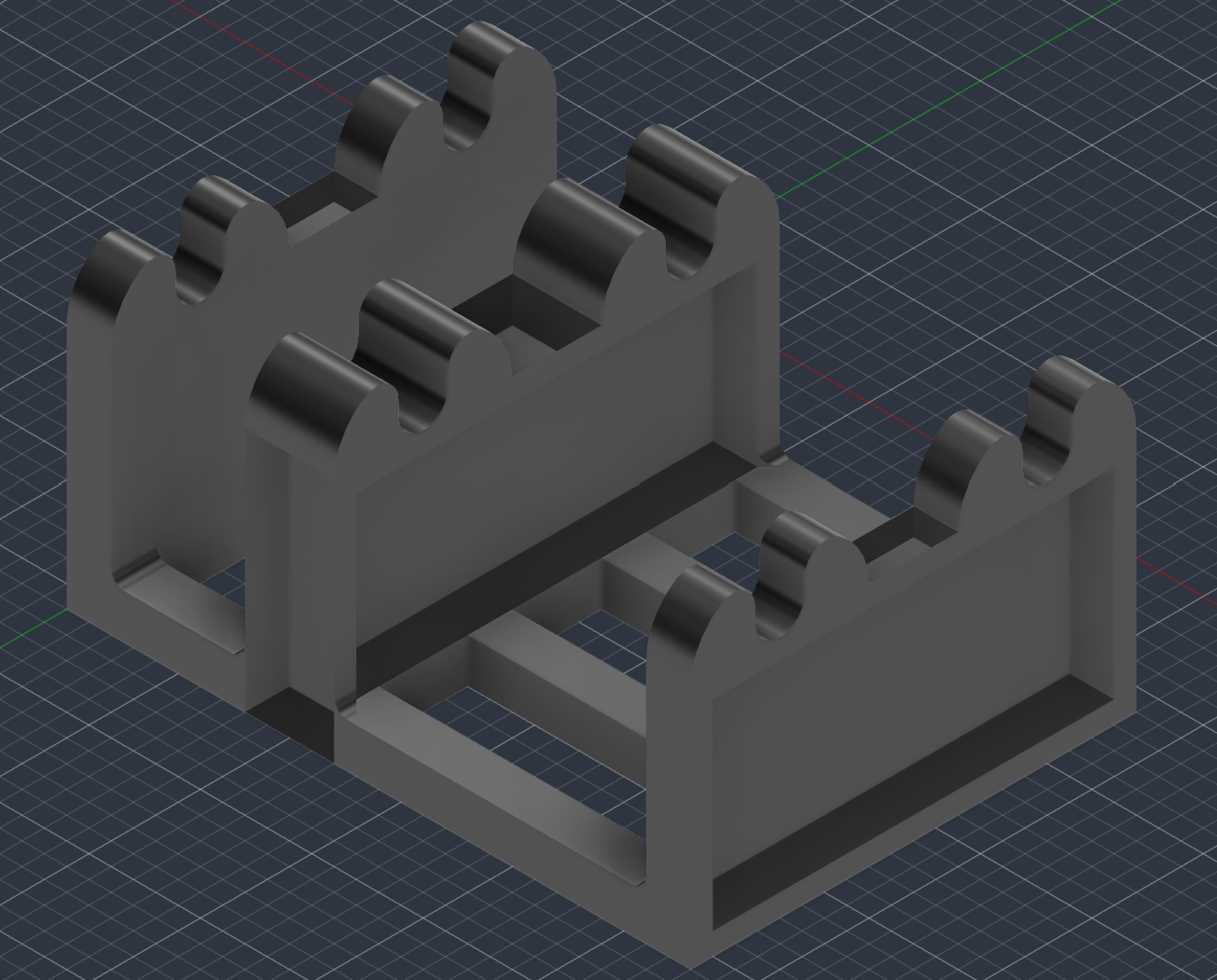

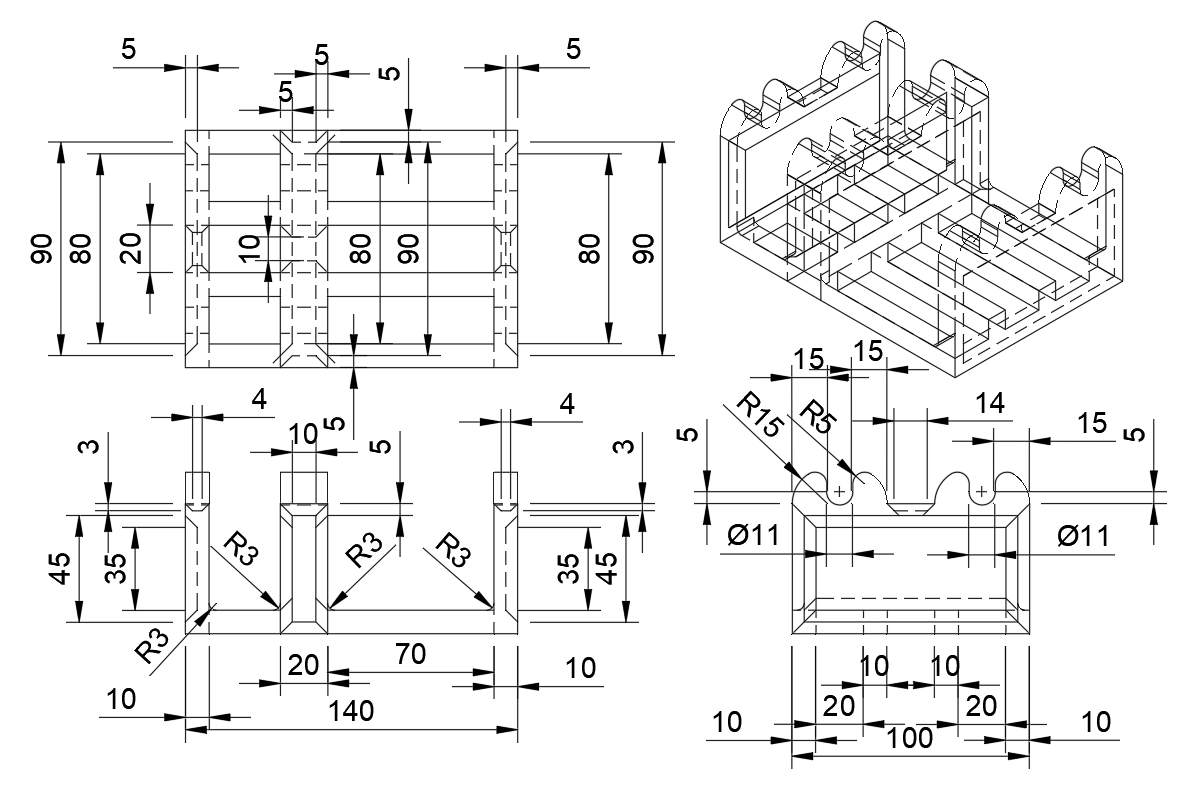

ミッションの機構部を支持するためのケースです。各歯車に干渉しなければどんな形でも大丈夫です。
今回は印刷時間の短縮のために大部分に肉抜きがされていますが、各々に都合がいい形で設計してください。(難易度・材料費・印刷時間等)
Comments

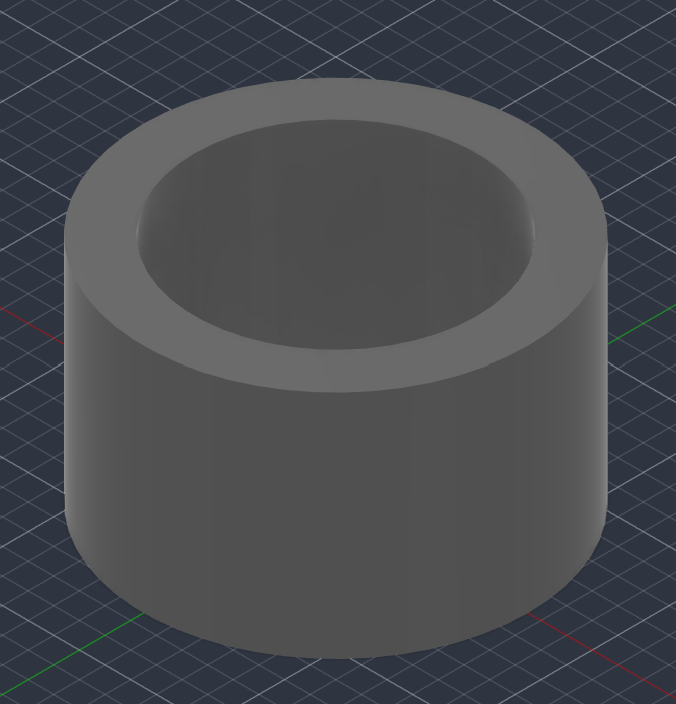

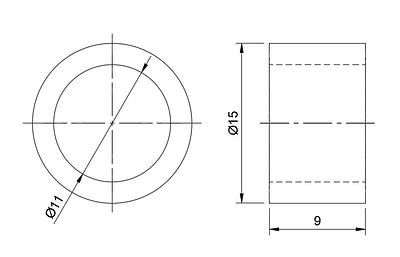

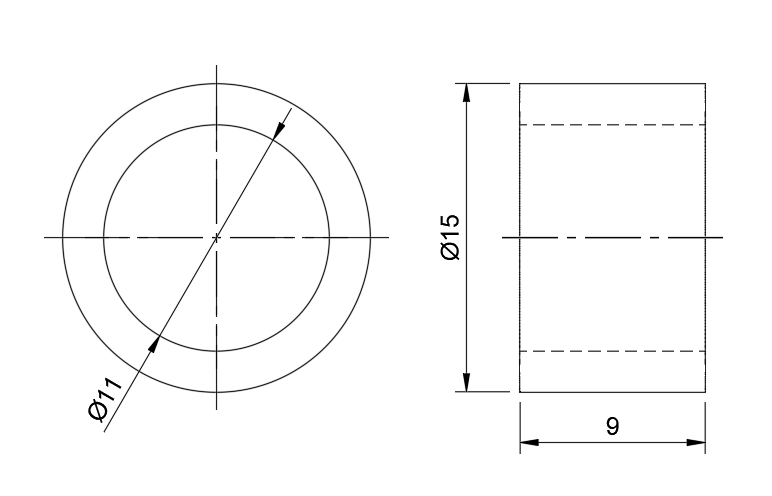

parts8:スペーサー
0

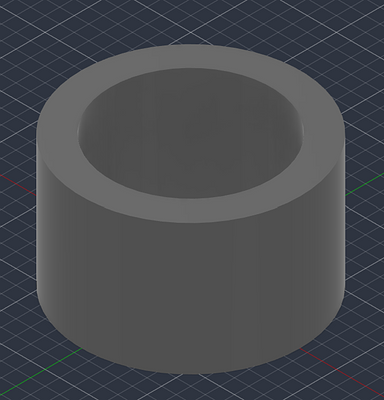

各パーツがずれないように固定するためのスペーサーです。本来のミッションには存在しないパーツですが、設計の簡易化のためにこれを用いて歯車のずれを防止します。
他のパーツの設計でも同様ですが、3Dプリンターの印刷精度とはめあいの都合で、軸径より1mm大きい径の穴が開いています。逆に長さは1mm短いです。
Comments

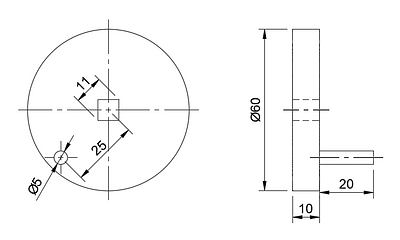

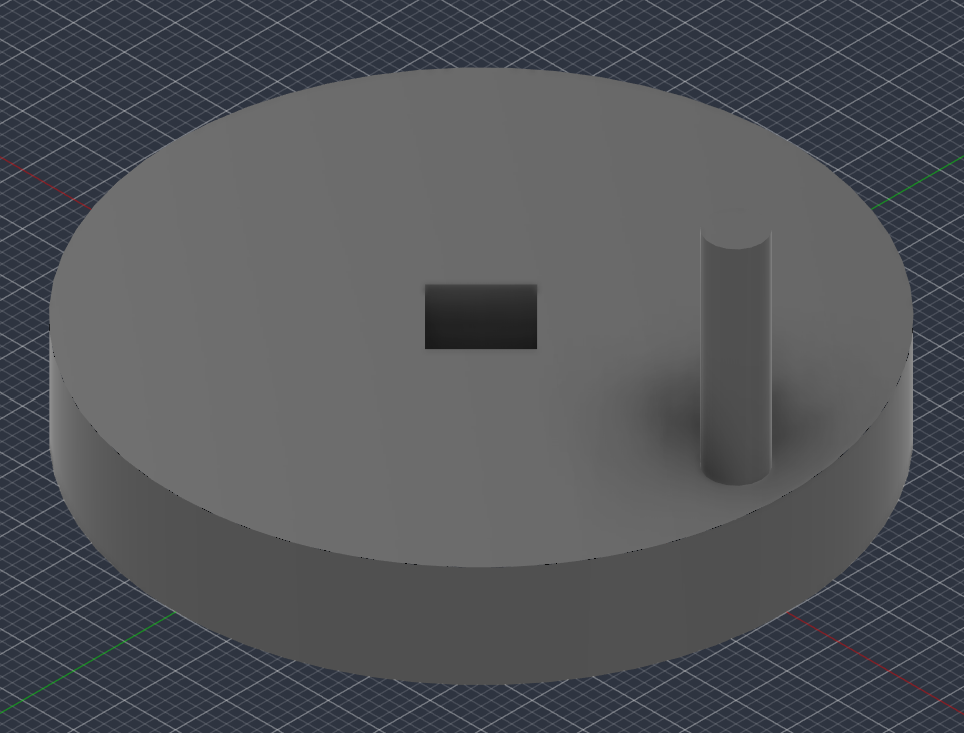

parts9・10:ハンドル・ホイール
0

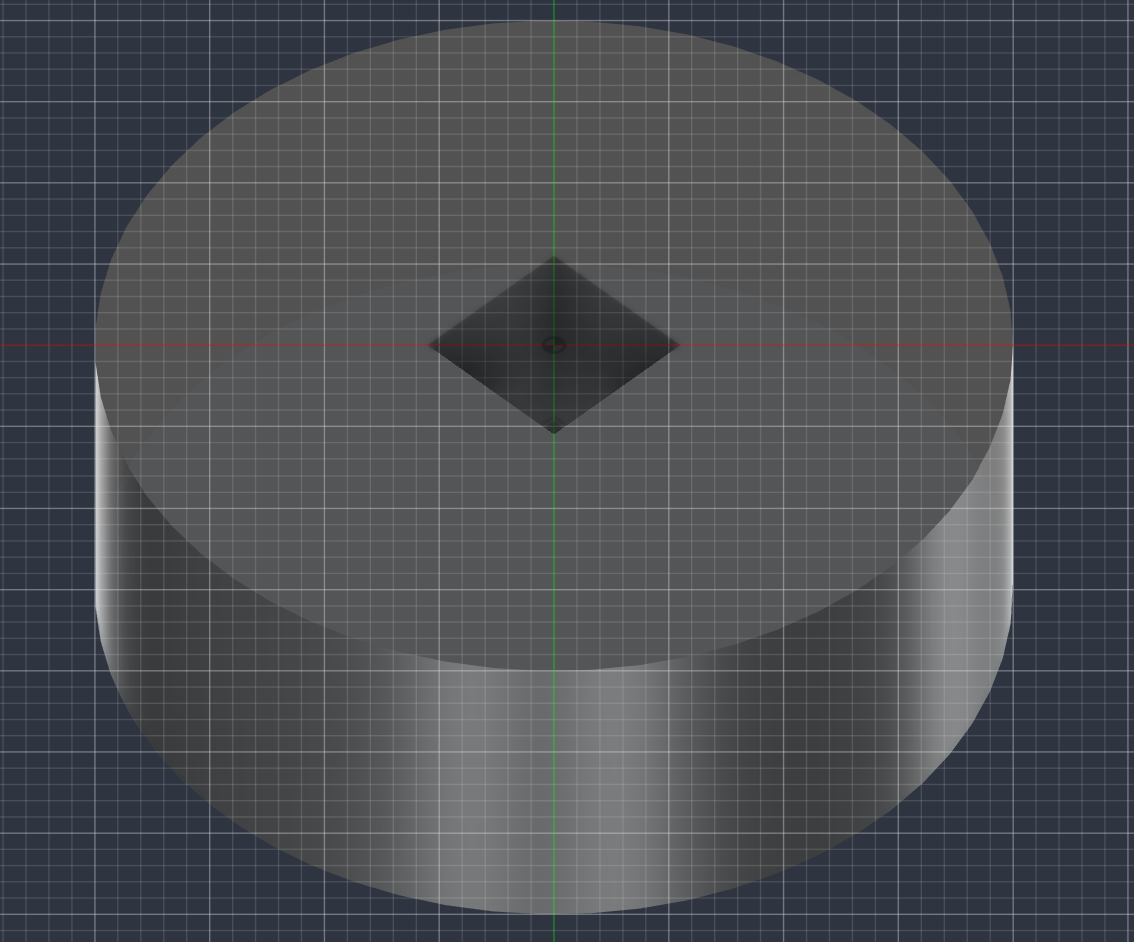

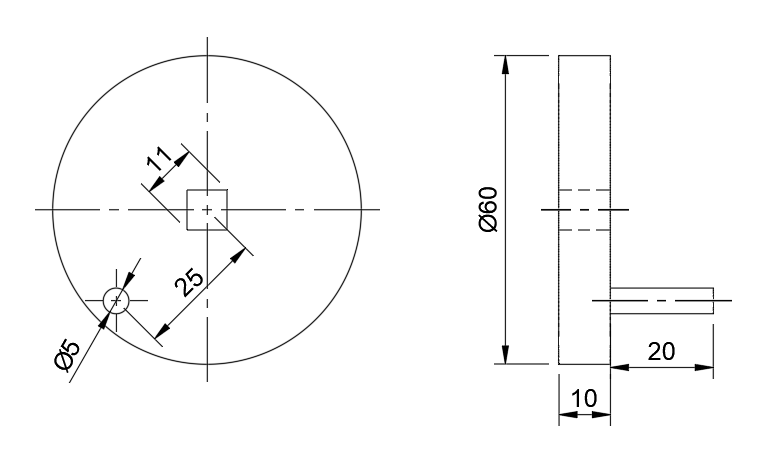

ハンドルとホイールです。ミッションの機構に直接は関係しませんが、変速を体感するのに必要なので記述します。
前述のとおり、機構には関係しないのでケース同様好きな形状のものを付けて構いません。

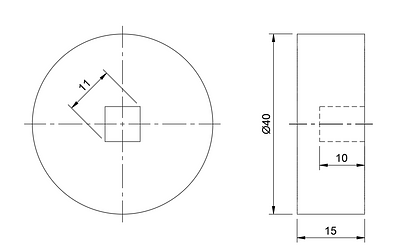

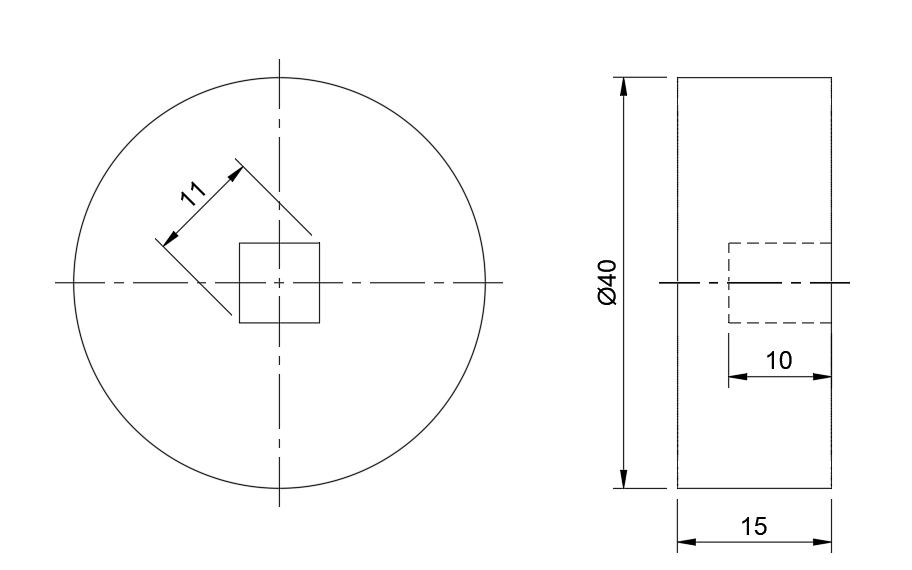

今回はハンドルが入力、ホイールが出力です。ホイールには回転数を視覚で認知しやすくする工夫があると、より良いかもしれません。
例）マーカーを付ける・三角形にする等
