    Summary

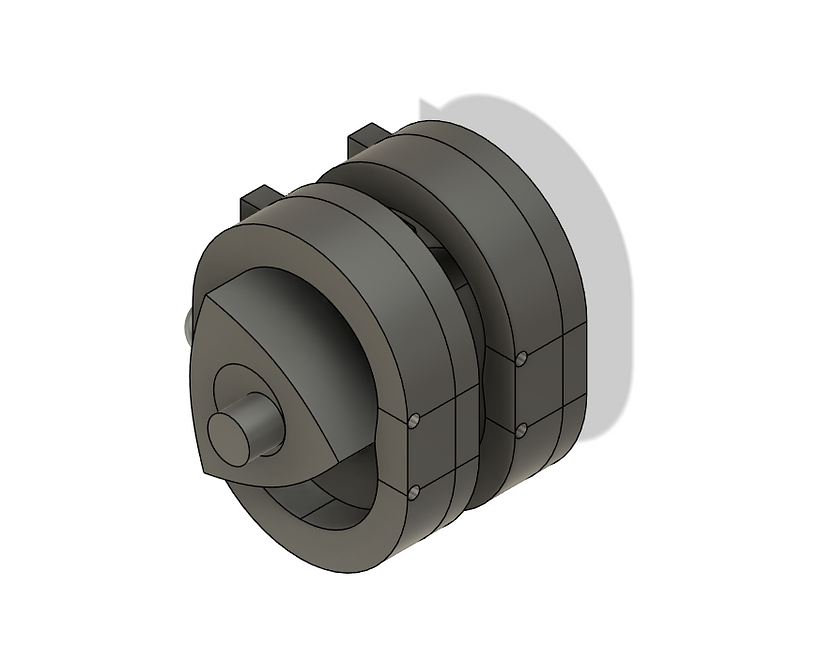

    簡易的な２ロータリーエンジンを作成してみました。

    Materials

      Tools

        Blueprints

          Making

          • ハウジング作成

            0
            次に、ロータリーエンジンのハウジングを作成します。
            ハウジングを作成するにはペリトロコイド曲線を使って一番重要な枠線を作ります。

            Comments

              • ハウジング１の作成

                0

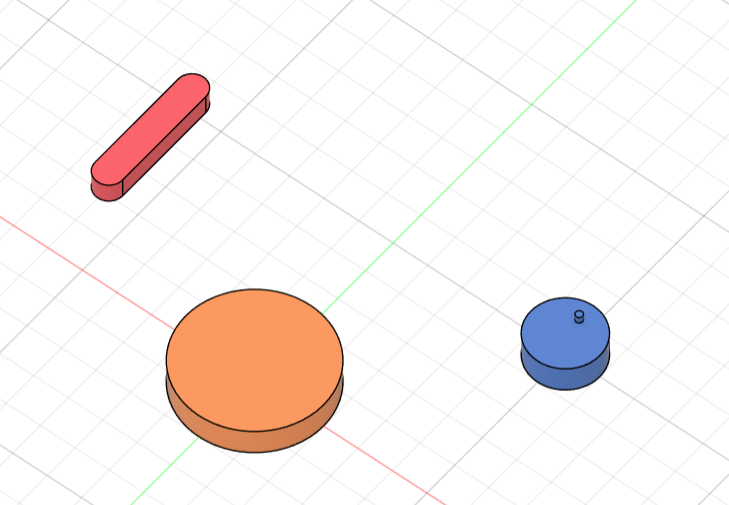

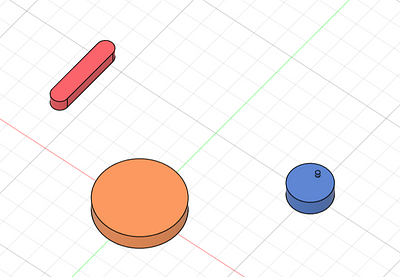

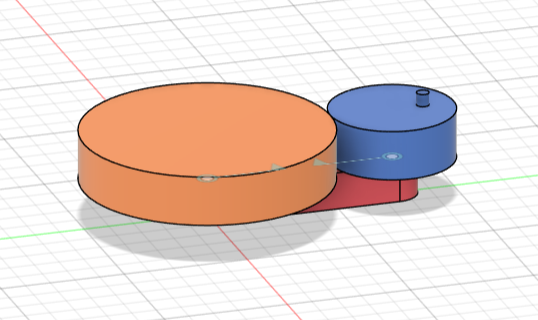

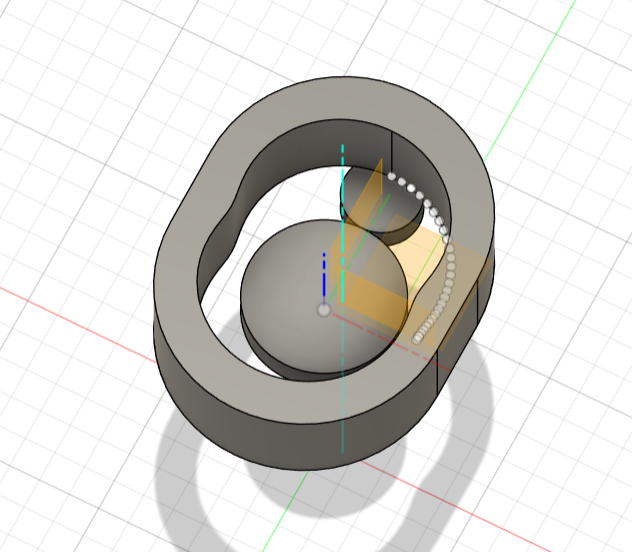

                画像のようなものを作成し、基準円と転円と棒を使ってペリトロコイド曲線を作成します。
                転円は基準円に対して直径1/2のものを作成します。
                ｍモーションとしては基準円を360degに対して転円を-720degにしてモーションを1フレームごとに動いて転円に作成した半径の1/2の点が描く軌跡をスプライン曲線で結んで描きます。　


                Comments

                • ハウジング2の作成

                  0

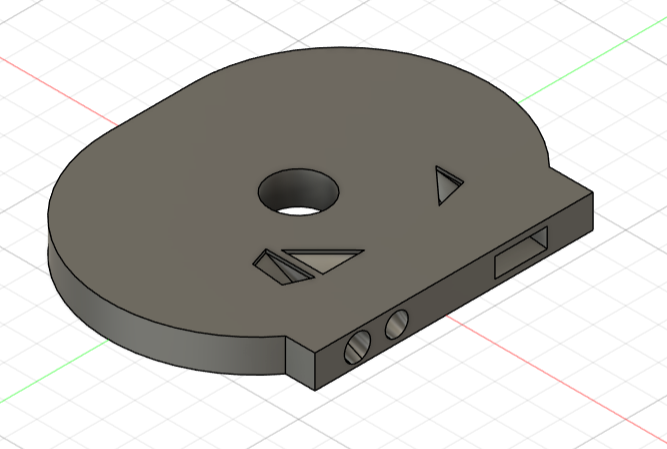

                  ハウジングの側面を作成します。
                  簡単に作成して吸気ポートと排気ポートを想定して作成します。

                  Comments

                  Add Annotation Order

                • ローターの作成

                  0

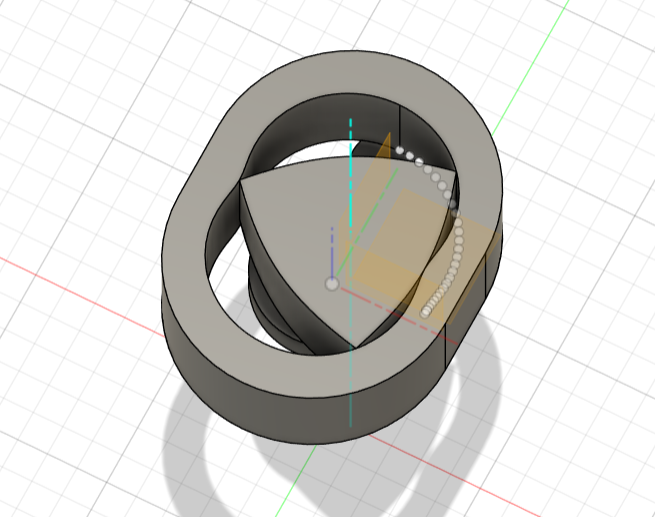

                  ローターを作成していきます。
                  作成したハウジングを基準に作成していきます。

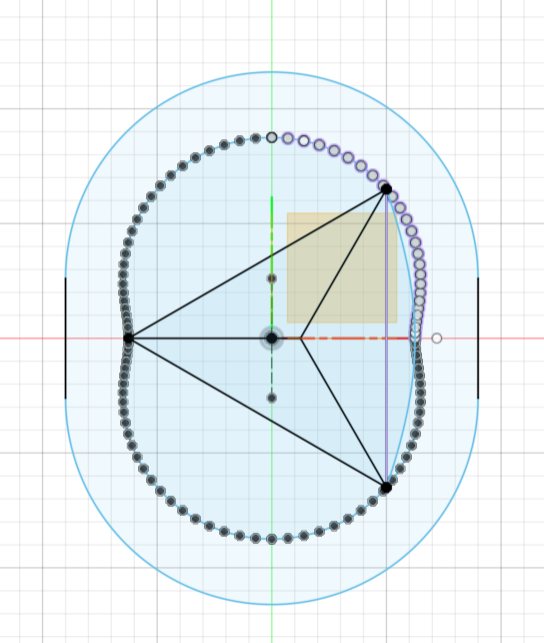

                  ハウジングに対して頂点が接地している三角形を作図します。
                  ３辺は図のようにハウジングに接地するように円錐曲線を使用して作成し、
                  3辺にコピーをしてローターを作成します


                  Comments

                      Add Annotation Order

                    • エキセントリックシャフトの作成

                      0

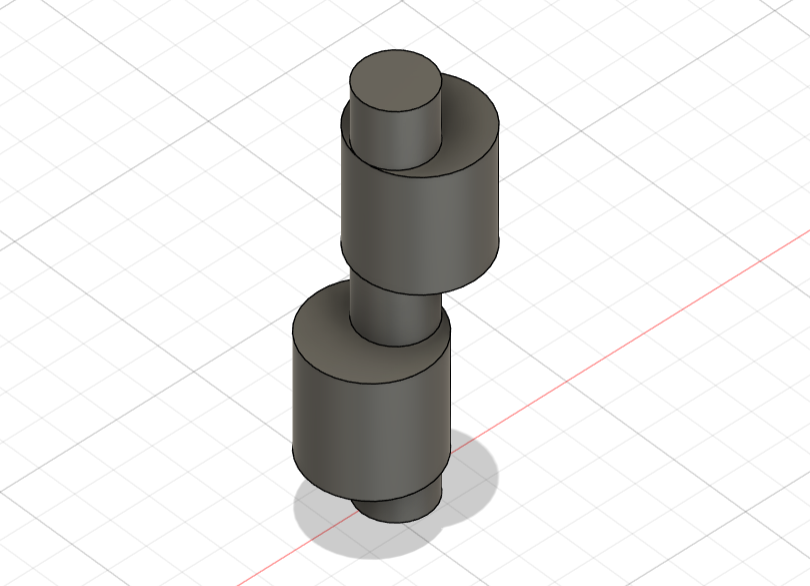

                      次に、エキセントリックシャフトを作成していきます。
                      今回作成するのは２ロータリーエンジンなのでローターが2つ動くようにします。
                      ローターが180度違うようにするためにシャフトを作成します。
                      シャフトの直径とカムの直径比は2:3.4で作成をします。（ものを合わせて微調整）

                      Comments

                          Add Annotation Order

                        • エキゾーストマニホールドの作成

                          0

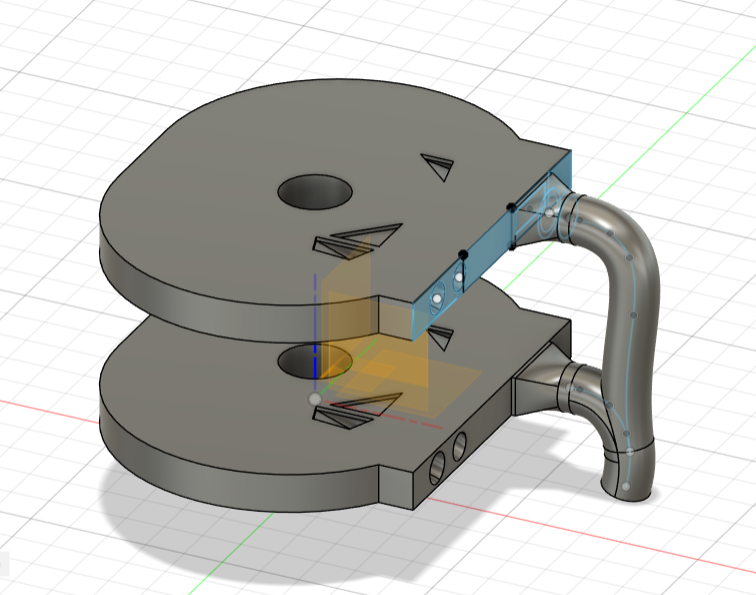

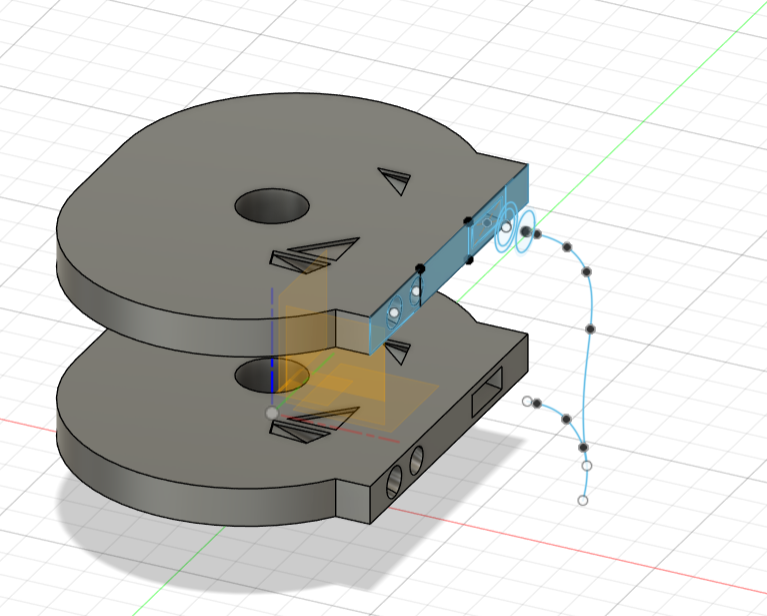

                          エキゾーストマニホールドも本来のものとは異なりますが、
                          動きが分かりやすいように出口が３つあるものを2つの出口として作成します。
                          ハウジングの位置からエキゾーストマニホールドの曲線を描き、作成をします。

                          Comments

                              Add Annotation Order

                            • 合体

                              0

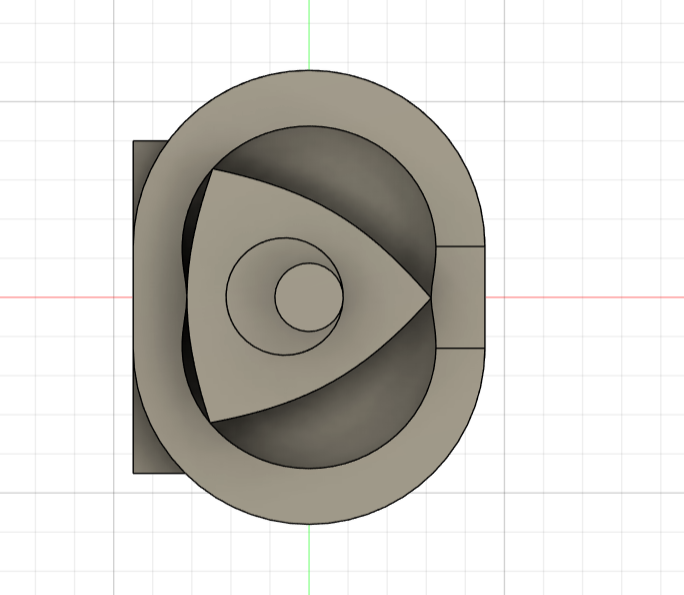

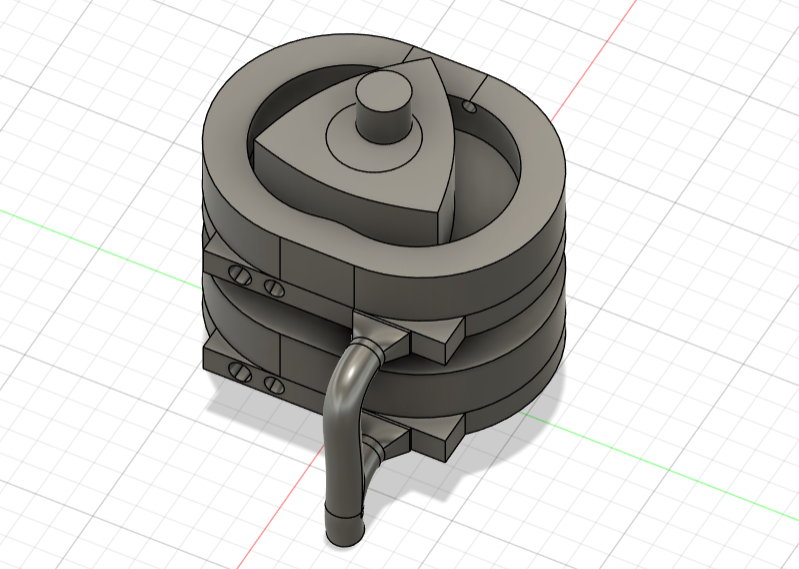

                              各パーツを合体させていく
                              ハウジングを合体させ、ローターと合体させていきます。
                              そしてエキセントリックシャフトとローターを合体させていき、ハウジングとエキセントリックシャフトを合わせて物体が被らないように調整をして合わせていきます。

                              Comments

                                • モーションスタディ

                                  0

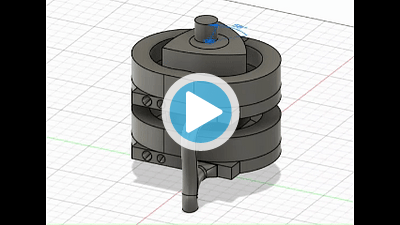

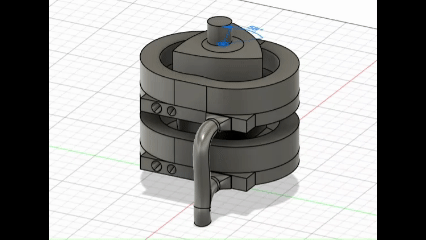

                                  モーションリンクでエキセントリックシャフトとローター2つを選択して動くことを確認して完成です。

                                  Comments
