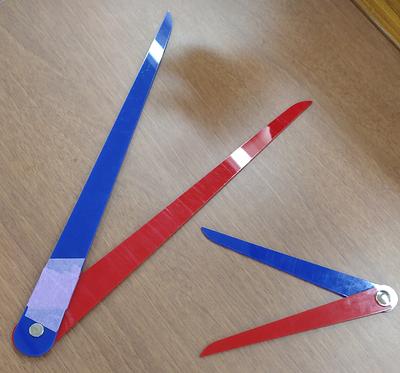

今回私たちが扱う課題の1つ、キャリパーは、ボッチャにおいてボール同士の距離を正確に測るための測定器具です。目視で判定が難しい接戦の場面で使用され、どのボールがジャックボールにより近いかを公平に判断するために用いられます。審判が扱う重要な道具であり、競技の正確性を支える役割を担っています。

「砂浜ボッチャ」を協会に提案したところ、結果としては否定的なご意見をいただきました。いただいた懸念点は以下の通りです。

・鎌倉市街地と海が地理的に離れているため、わざわざ海まで行ってやりたいとは思わない
・砂浜ボッチャは若者向けであることから、全世代に楽しんでもらうことが難しい
・砂浜は地面が平らではなく凸凹であり、プレーに大きく影響が出てしまう
・ボールが砂で汚れることへの抵抗感がある

インタビューによって「砂浜ボッチャ」は鎌倉市ボッチャ協会のニーズと一致していないことが明らかになりました。そこで私たちは、もう一度プロジェクトのテーマを見直すことにしました。

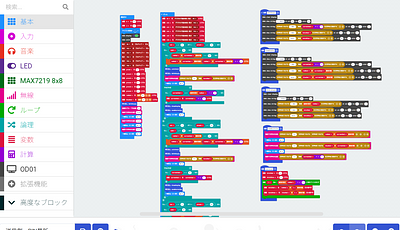

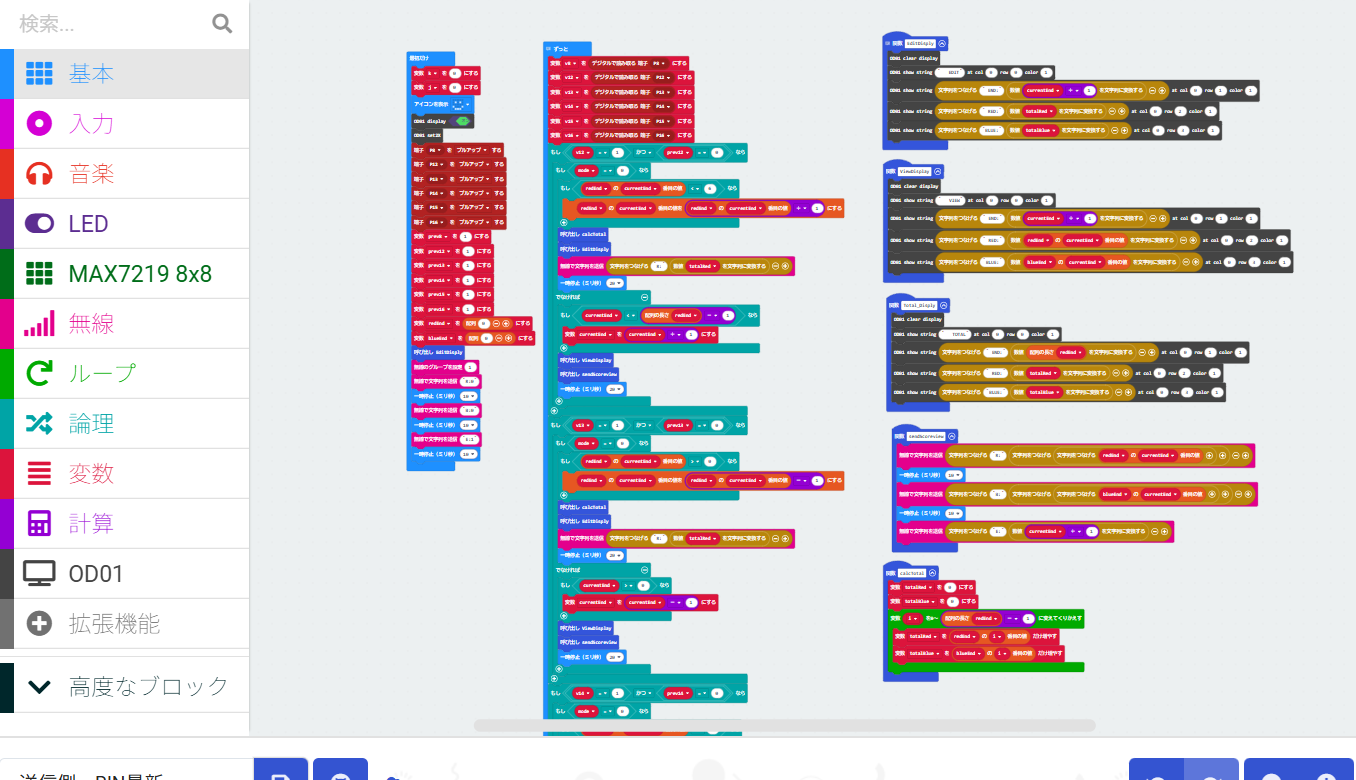

micro:bit2つを点数の記録と受送信、OLEDをキャリパー側の点数表示、7セグを得点版に使いました。ボタンを押されると、キャリパー側のmicro:bitが点数の記録と送信を行い、得点版側のmicro:bitが受信と点数表示を行います。makecodeを使って、プログラムを構築しました。

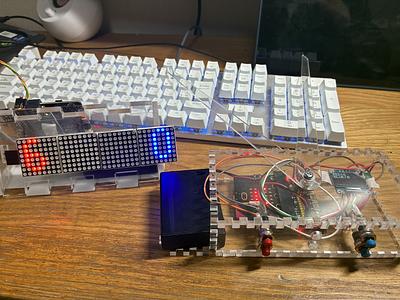

1stプロトタイプを作る前にプロトタイプとして作ったものです。機能は1stと同じですが、プロダクトとして人に使ってもらうには致命的な欠点がありました。

• 配線が思ったより長く箱に収まりきらない。
• 銅線に押されて上蓋が開いてしまう。
• メンテナンス等をしようとmicro:bitを取り出したりしていると銅線とはんだ付けした部分との境目がちぎれる。
• 強い力でボタンを押すと外れる。

どれも開発者が慎重に扱わないと必ずと言っていいほど正確に使えないものでした。なので0.5st（未完成）という形になりました。もう一度、外装を設計し直し、1stプロトタイプを完成させました。

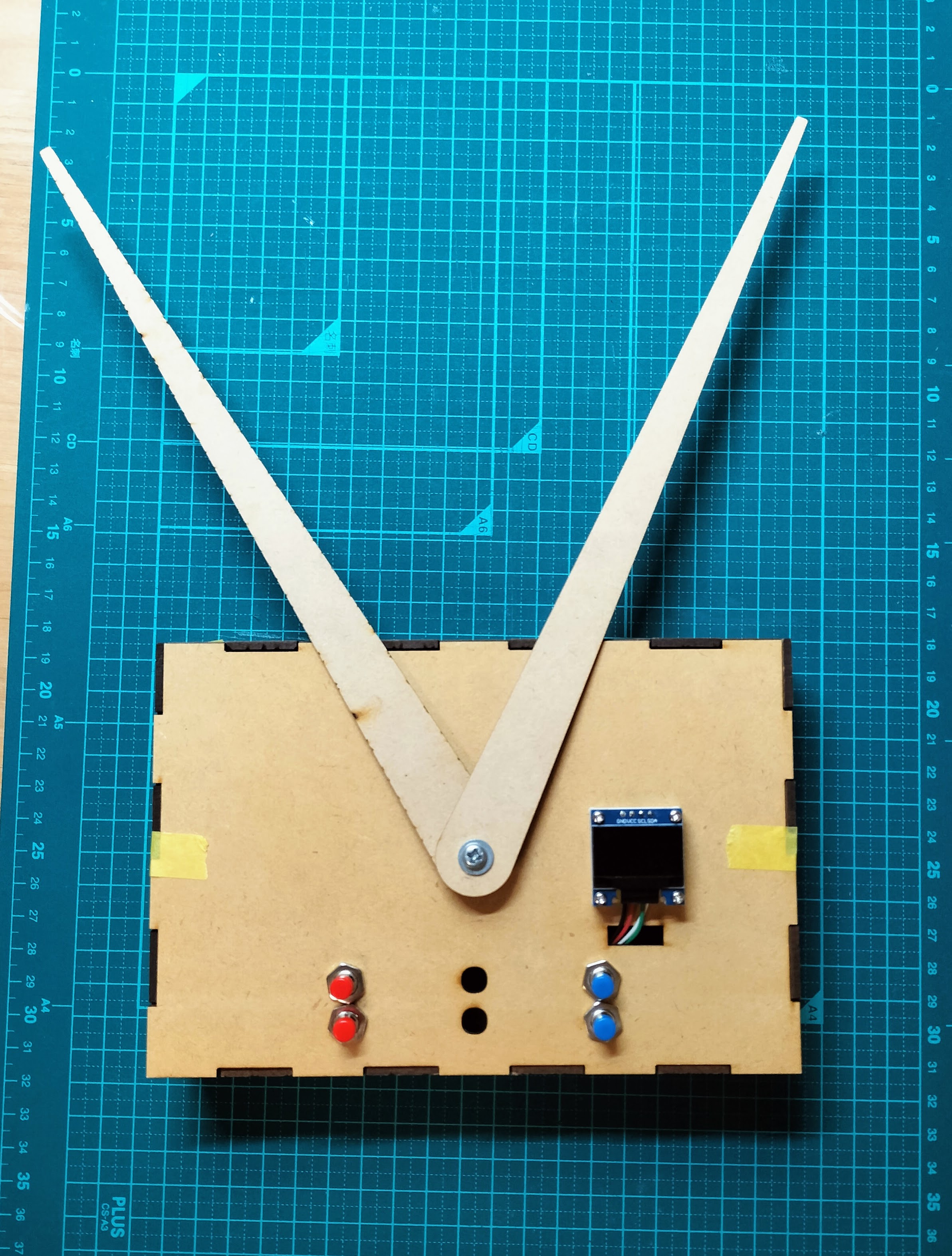

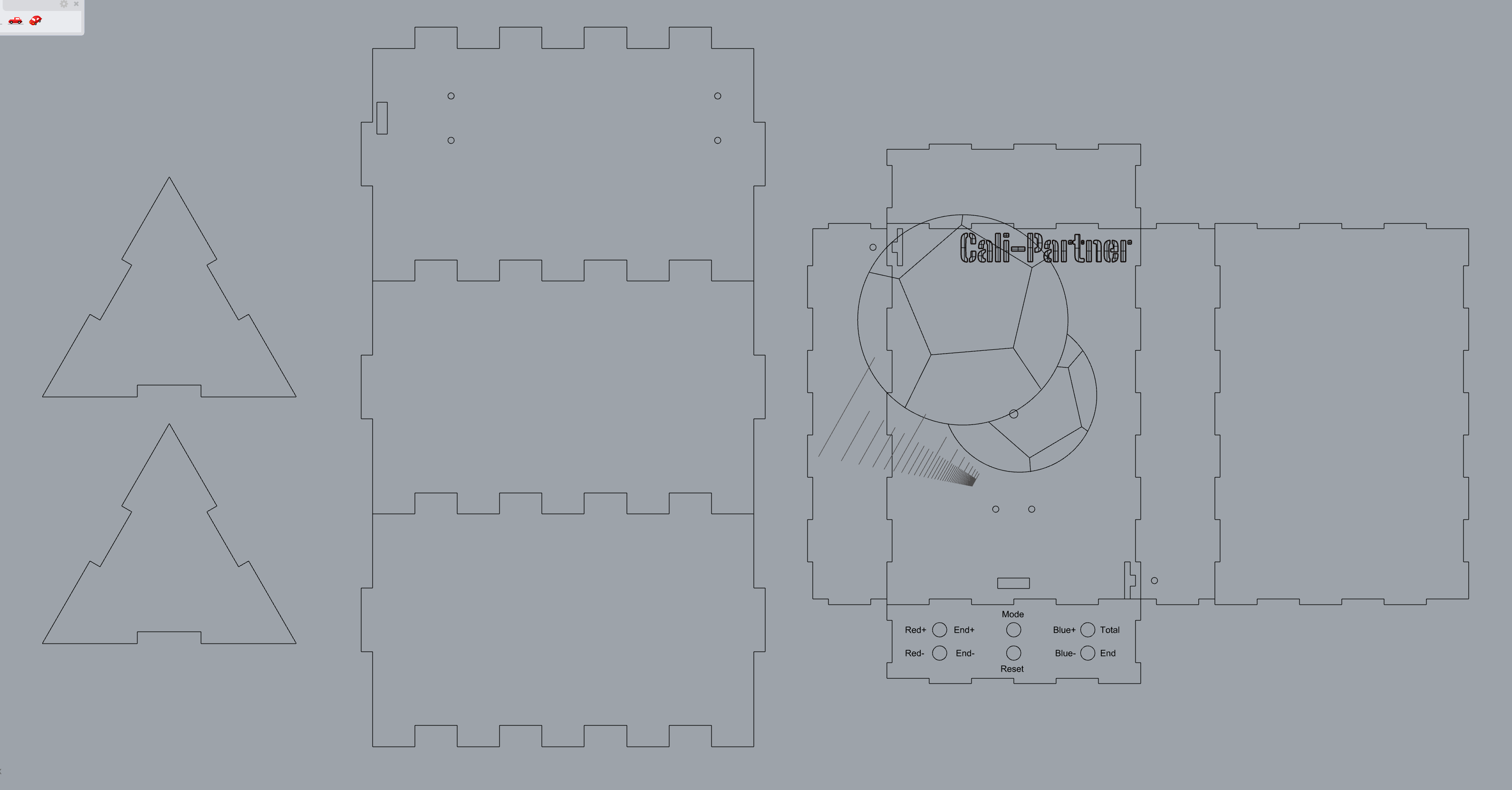

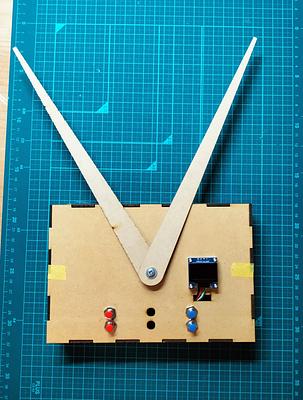

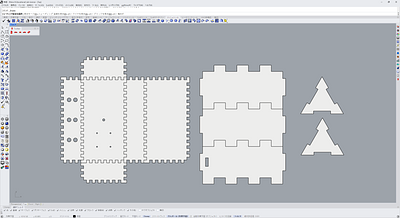

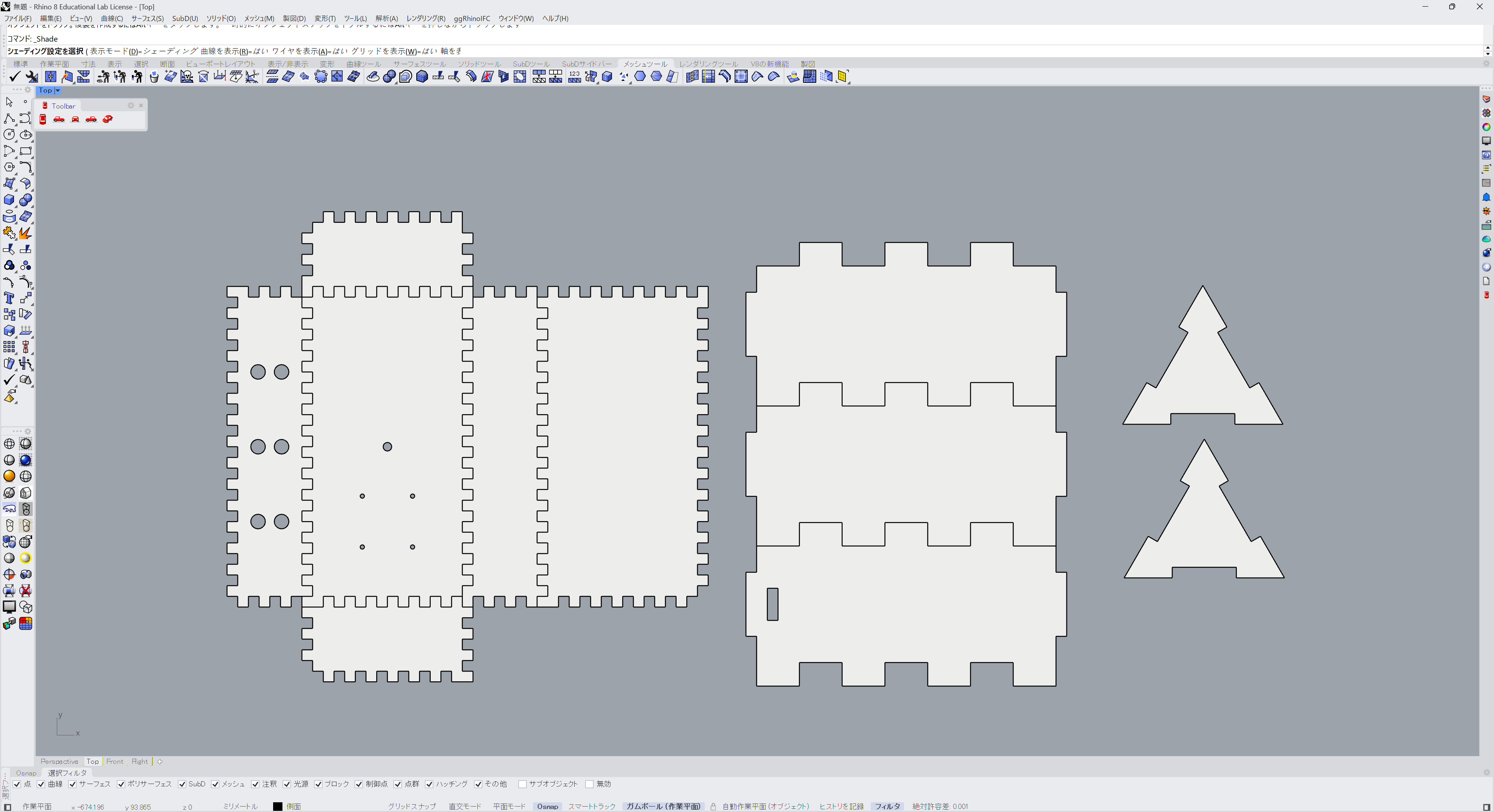

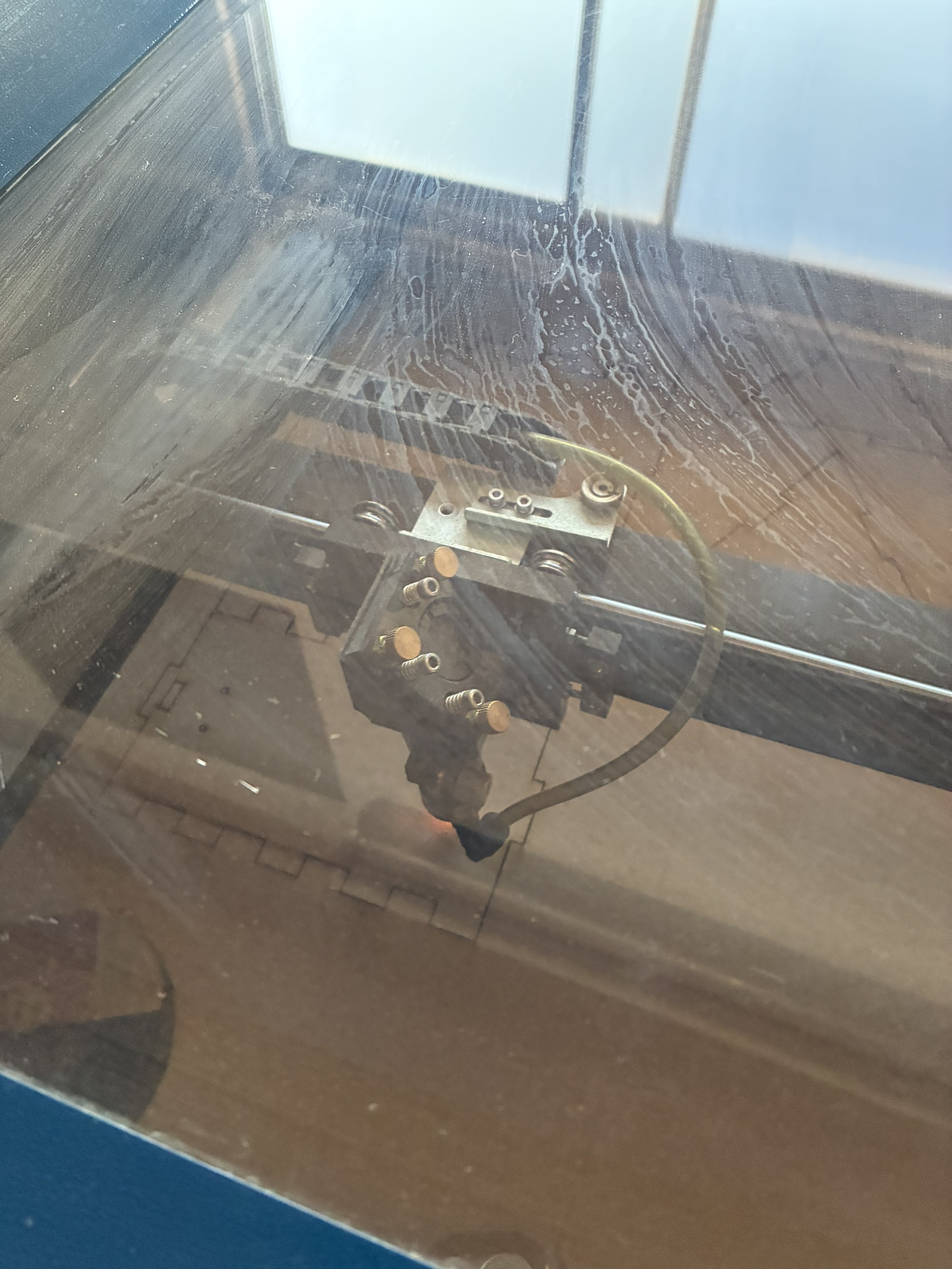

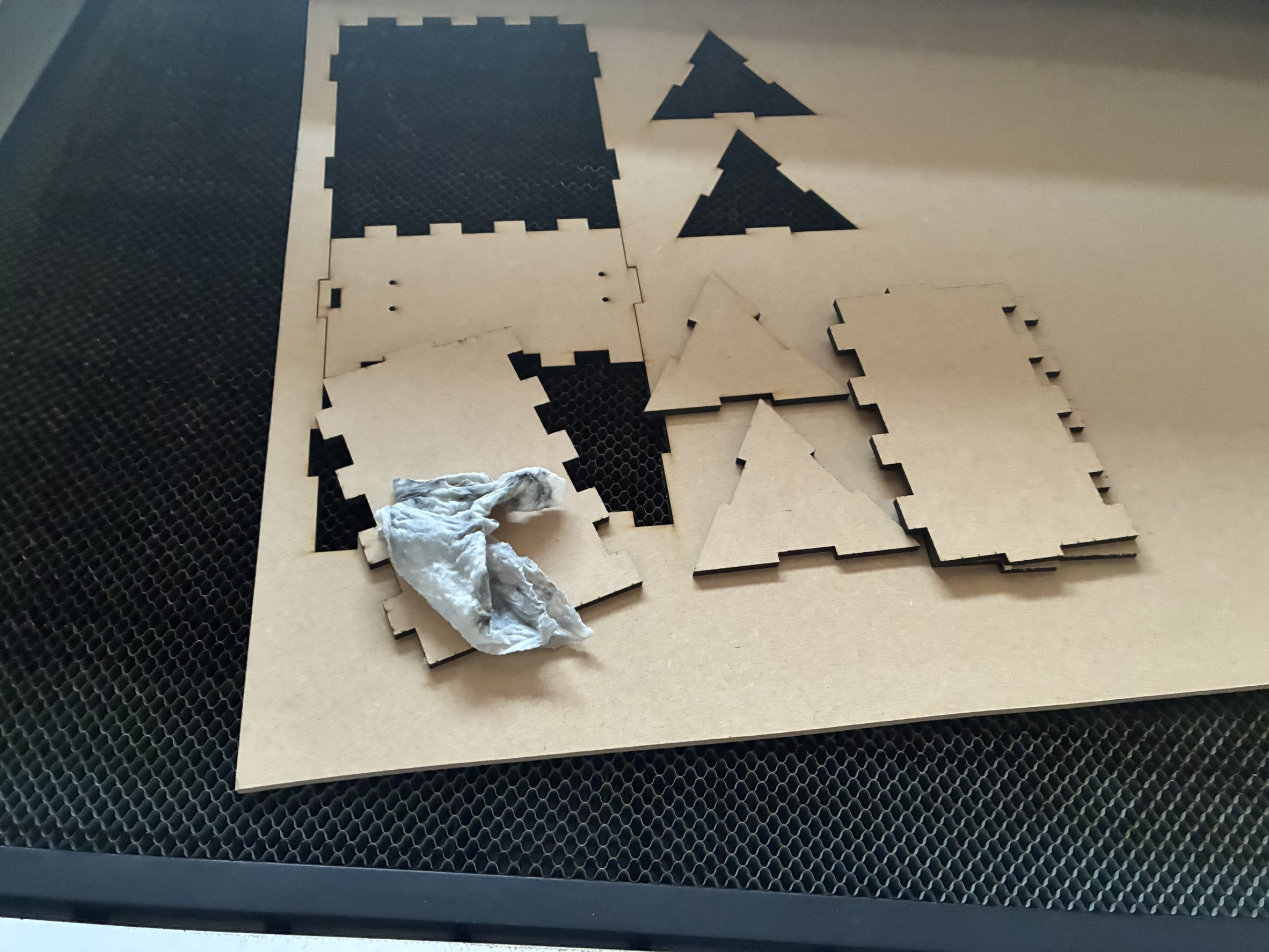

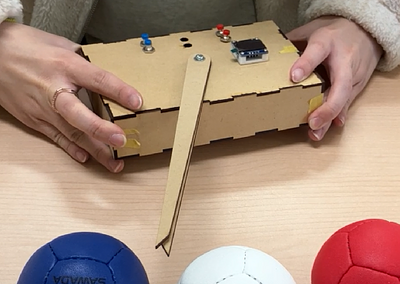

CADでデザインしたものをレーザーカッターで出力して実物にしました。しかし、経年劣化によりレーザーカッターが思った通りに動かなかったため少し苦戦しました。1stの材料にはmdfを使い、0.5stの時に使ったアクリルに比べて中が見えないのでプロダクトとして見た目がより良くなりました。

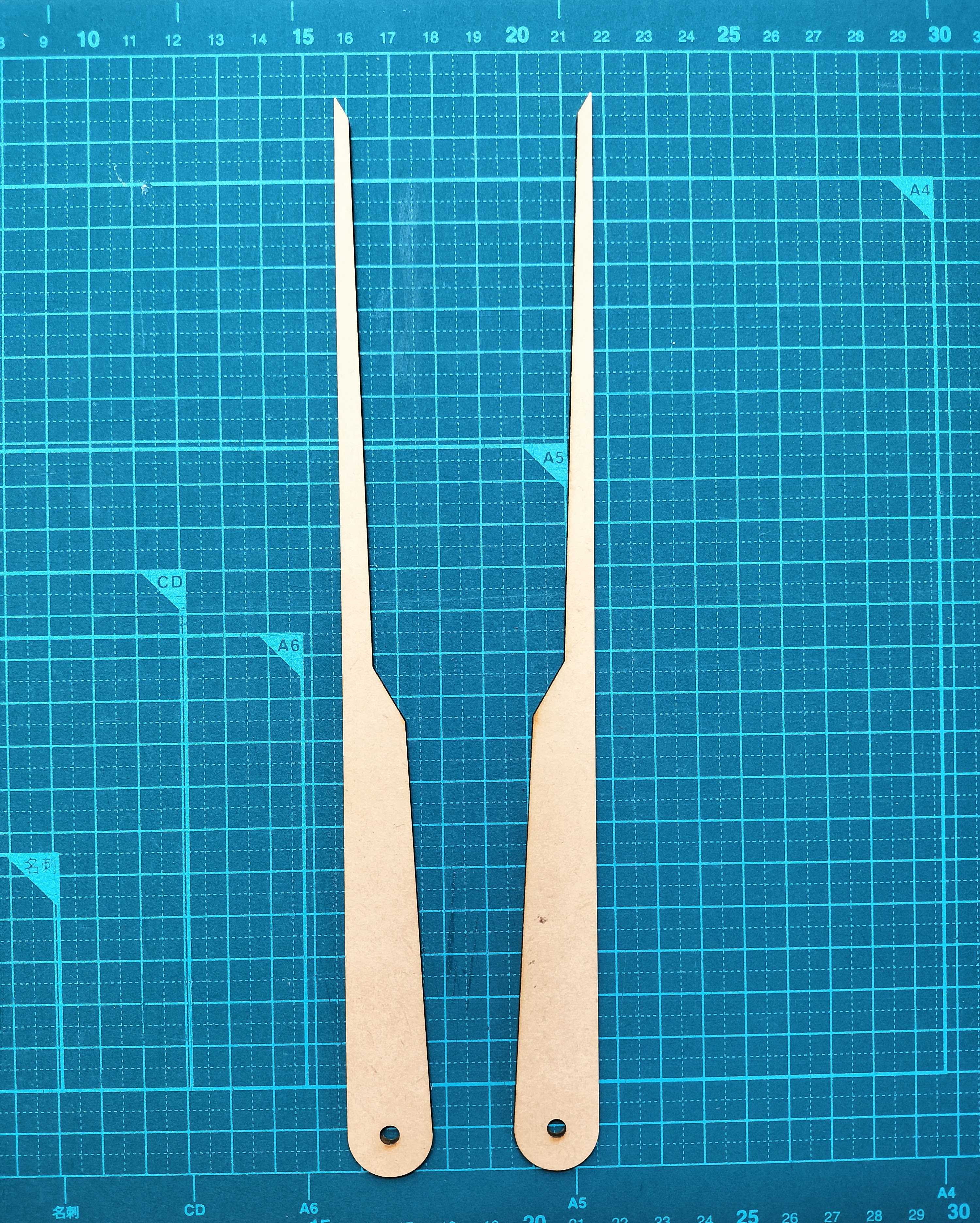

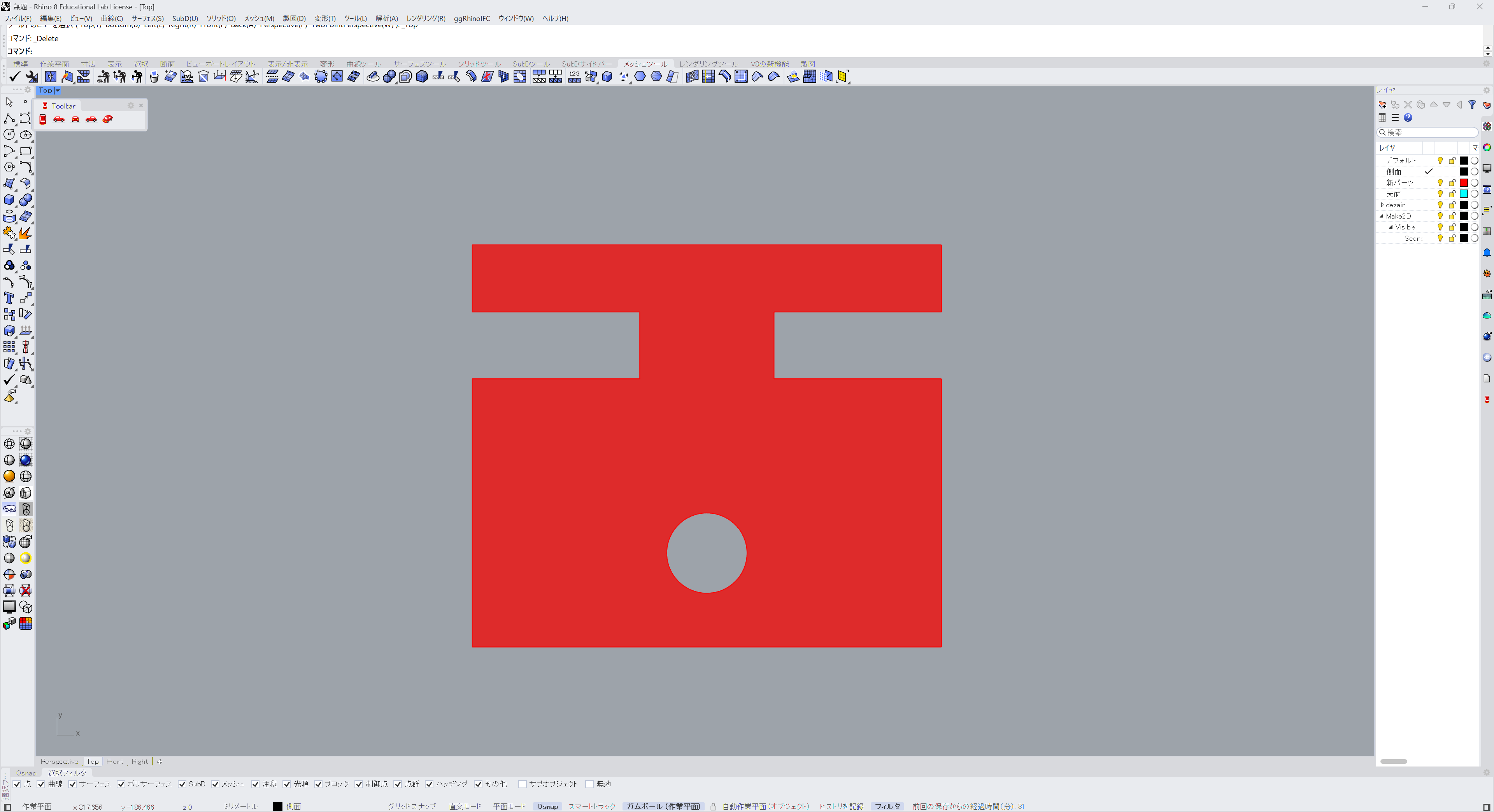

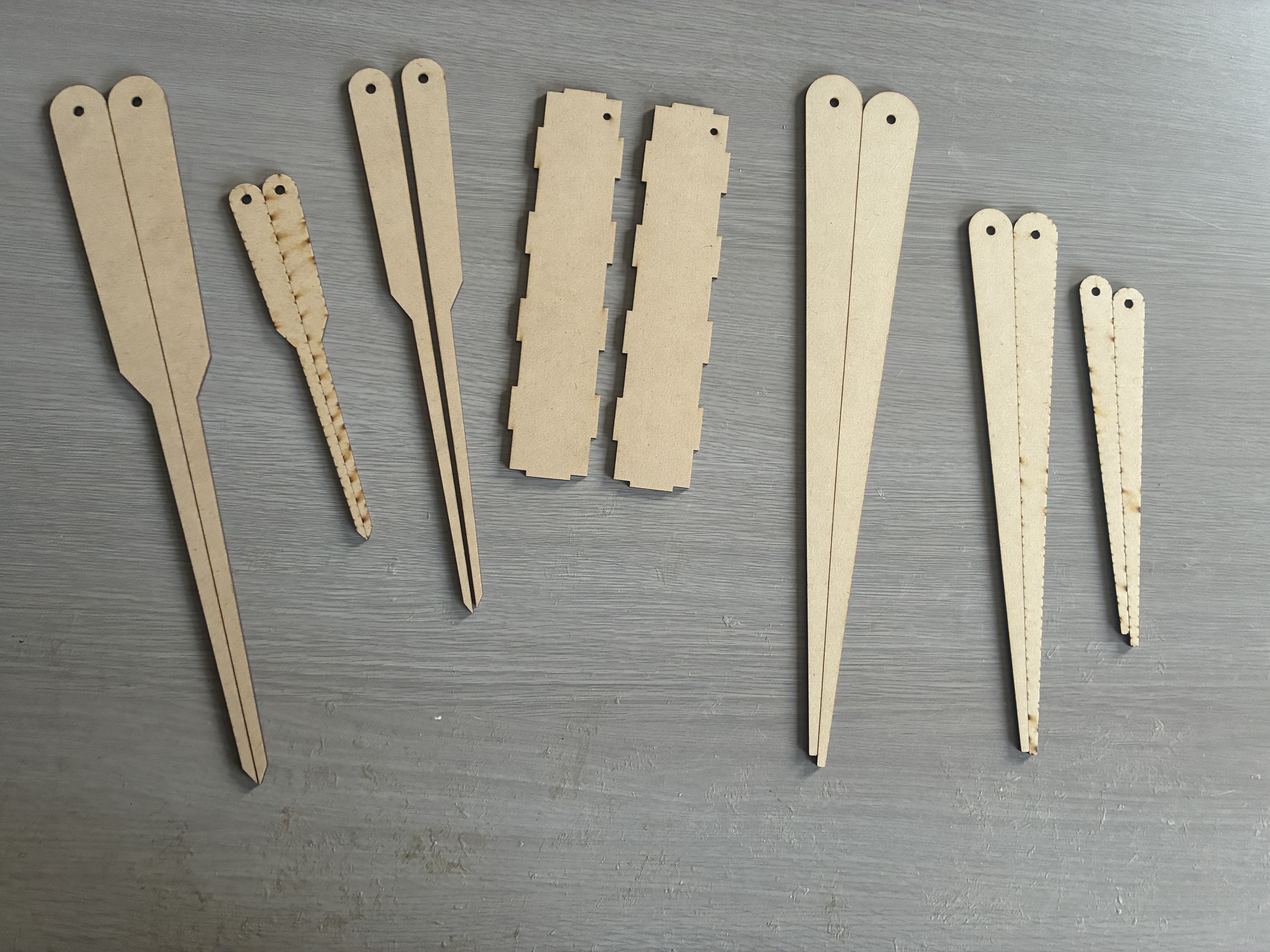

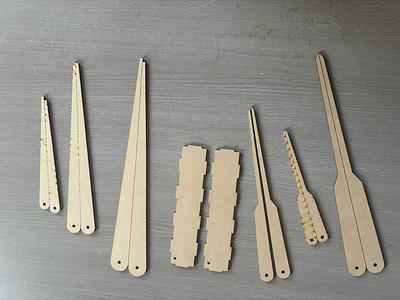

1stタイプ完成後の鎌倉市ボッチャ協会への2回目ヒアリングでは、キャリパーについて「先端は細いほど測りやすい」「固定ねじが緩いと移動時にずれる」「先端角度に決まりはない」との意見をいただきました。これを踏まえ、いろいろな形状、長さを試し、根本は太く、先端は細い形状を採用しました。折れにくさを考慮し先端は3～4mmの幅を確保しました。またサイズは小さいものから16cm、24cm、30cmといったように、従来のものと変わらない大きさのものを採用しました

エンドごとのスコア記憶機能

• エンドごとの点数を記録し、審判が確認・修正できるようにしました。

合計点の算出・表示

• 各エンドの得点を自動で合算し、合計点をリアルタイムで表示できるようにしました。

2桁スコア（10点以上）への対応

• 2桁の得点にも対応し、点差が大きい試合や累計得点表示でも使用できるようにしました。

モード切替

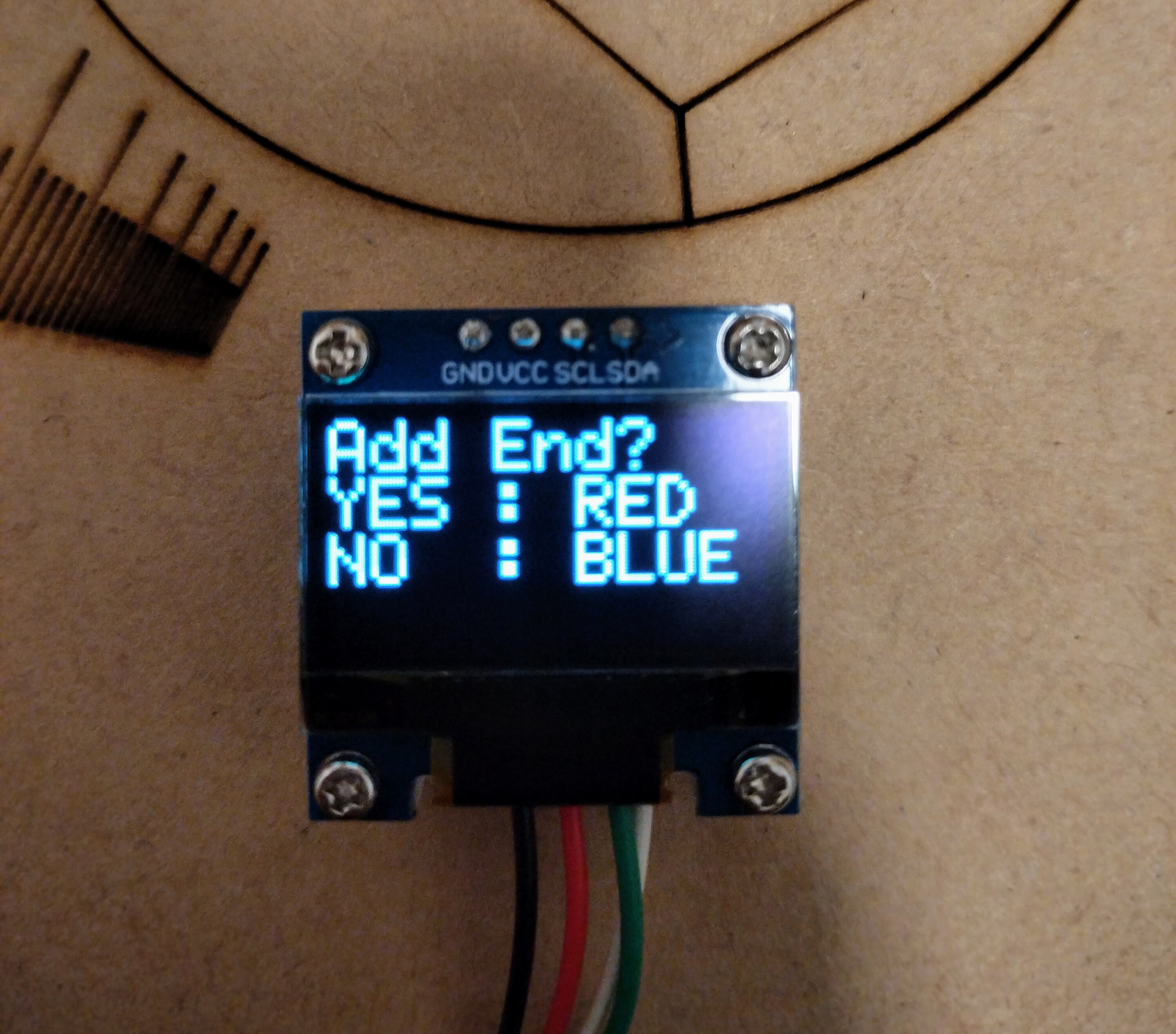

• 「EDIT MODE」 と 「VIEW MODE」 を切り替え、点数の編集やエンドの振り返り、エンド追加ができるようにしました。

リセット機能

• リセットボタンで、ゲーム終了後、新しいゲームを始められるようにしました。

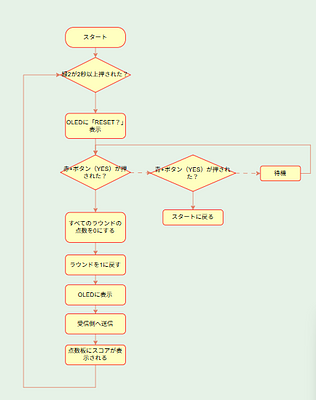

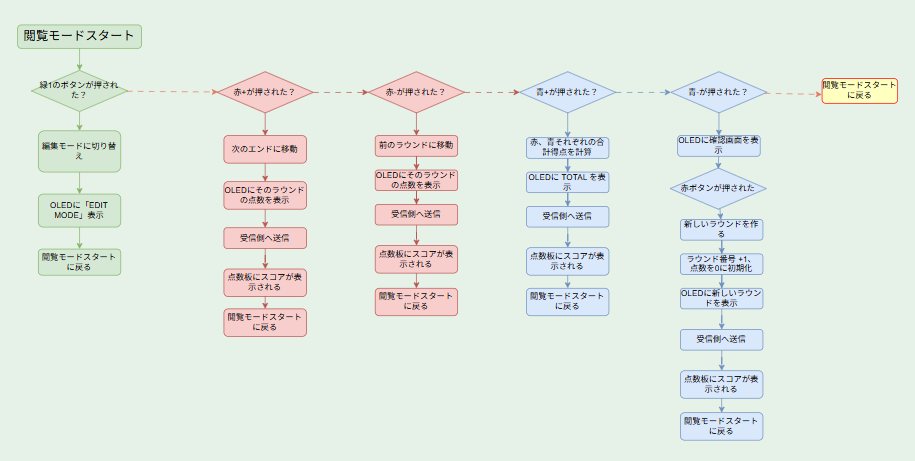

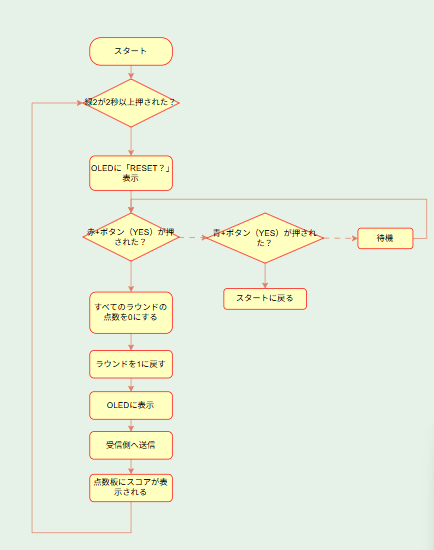

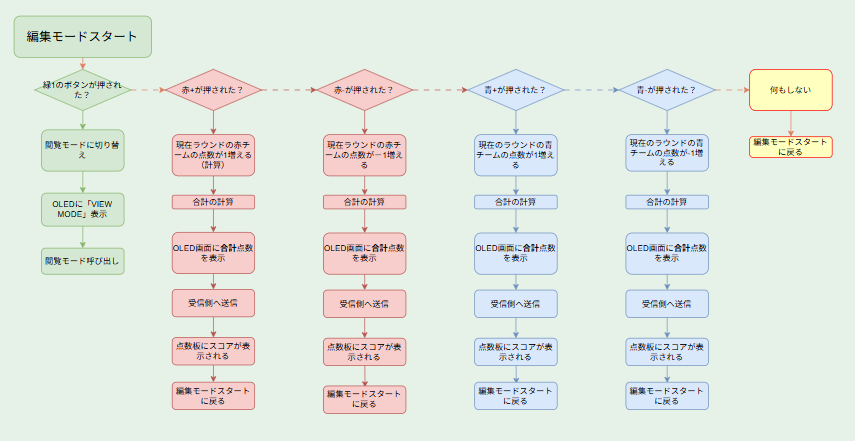

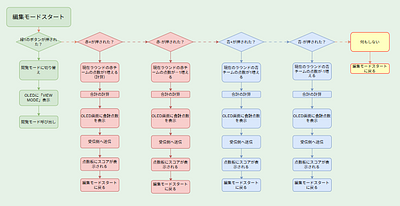

写真は、コードを製作するために作成したフローチャートです。

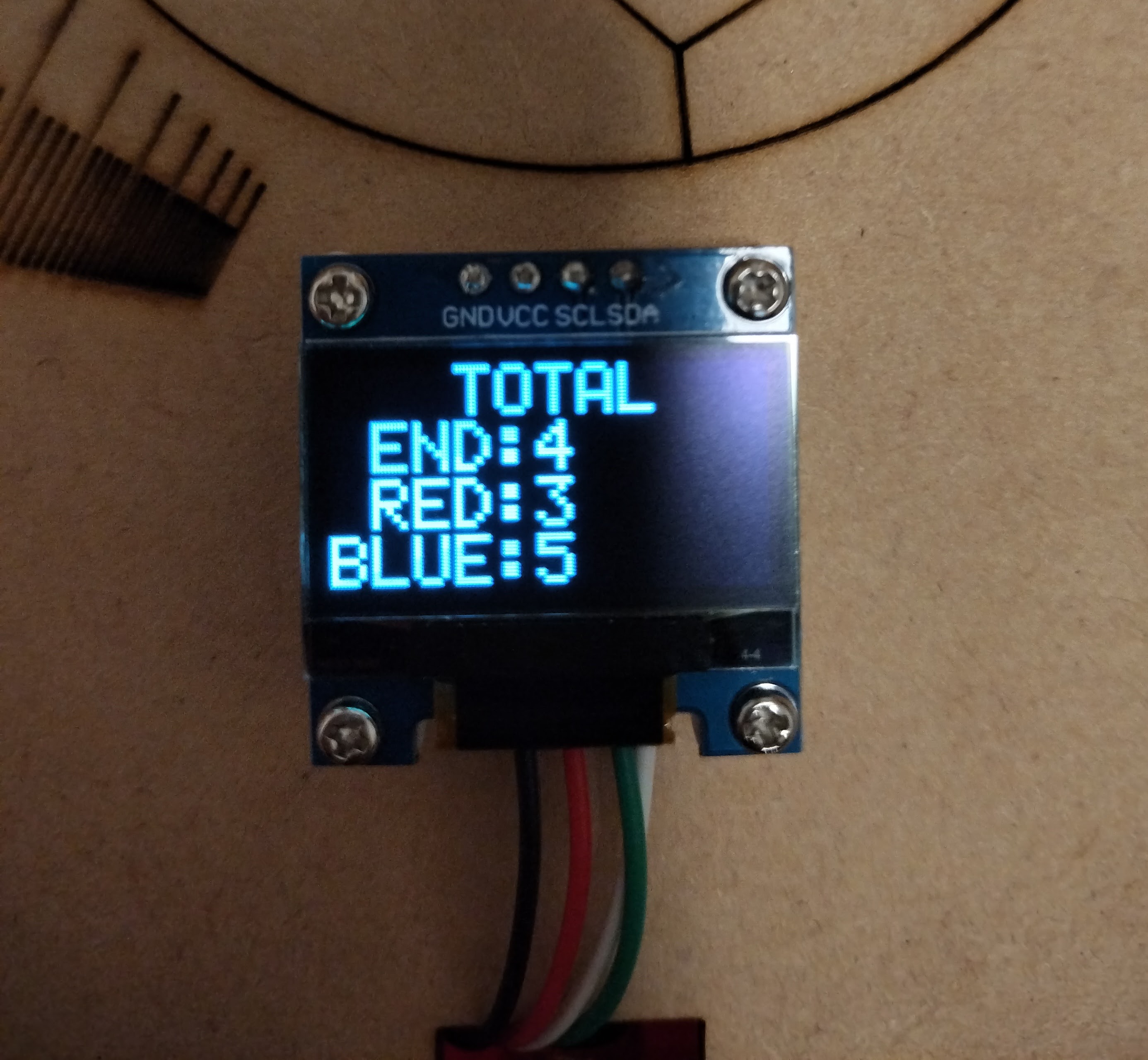

エンドで分ける機能を追加した当初、その時のエンドの得点が表示されるように制作していたので、最終エンドが終わった時にどちらのチームが勝利したのか分からなくなってしまうということに気づきました。そこで、VIEW MODEのなかに、TOTAL SCOREというボタンを追加し、そのボタンを押すことで、今までの各チームの合計得点と、最終エンドを表示できるようにしました。

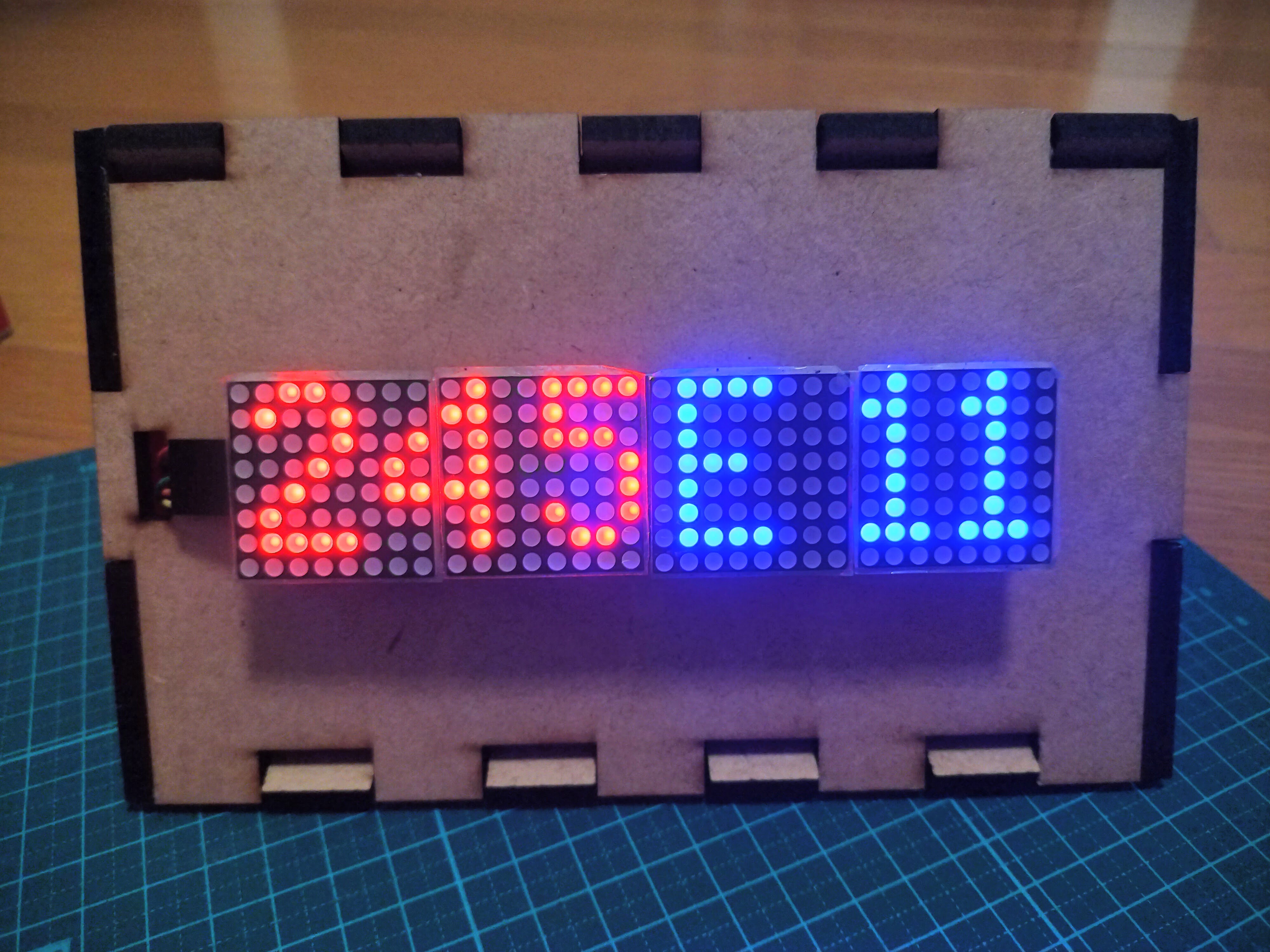

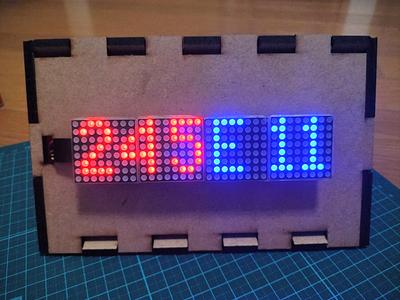

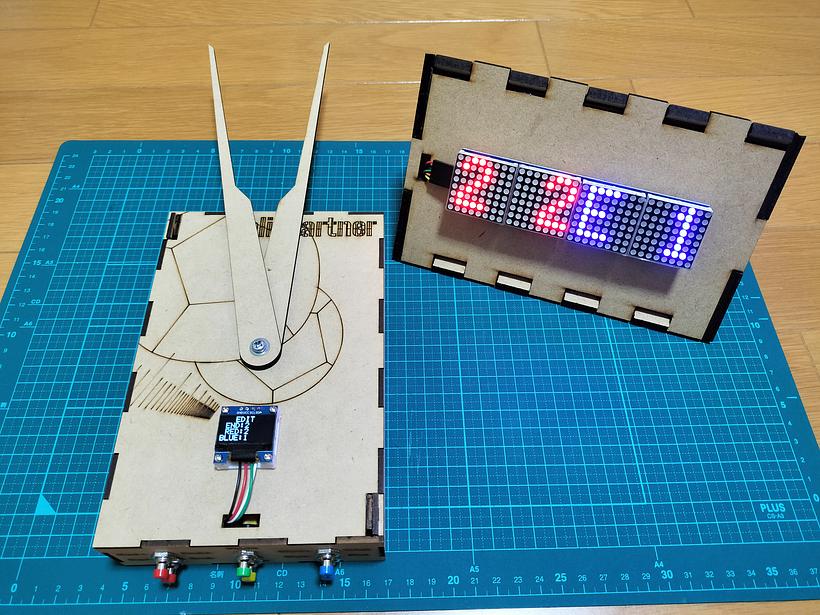

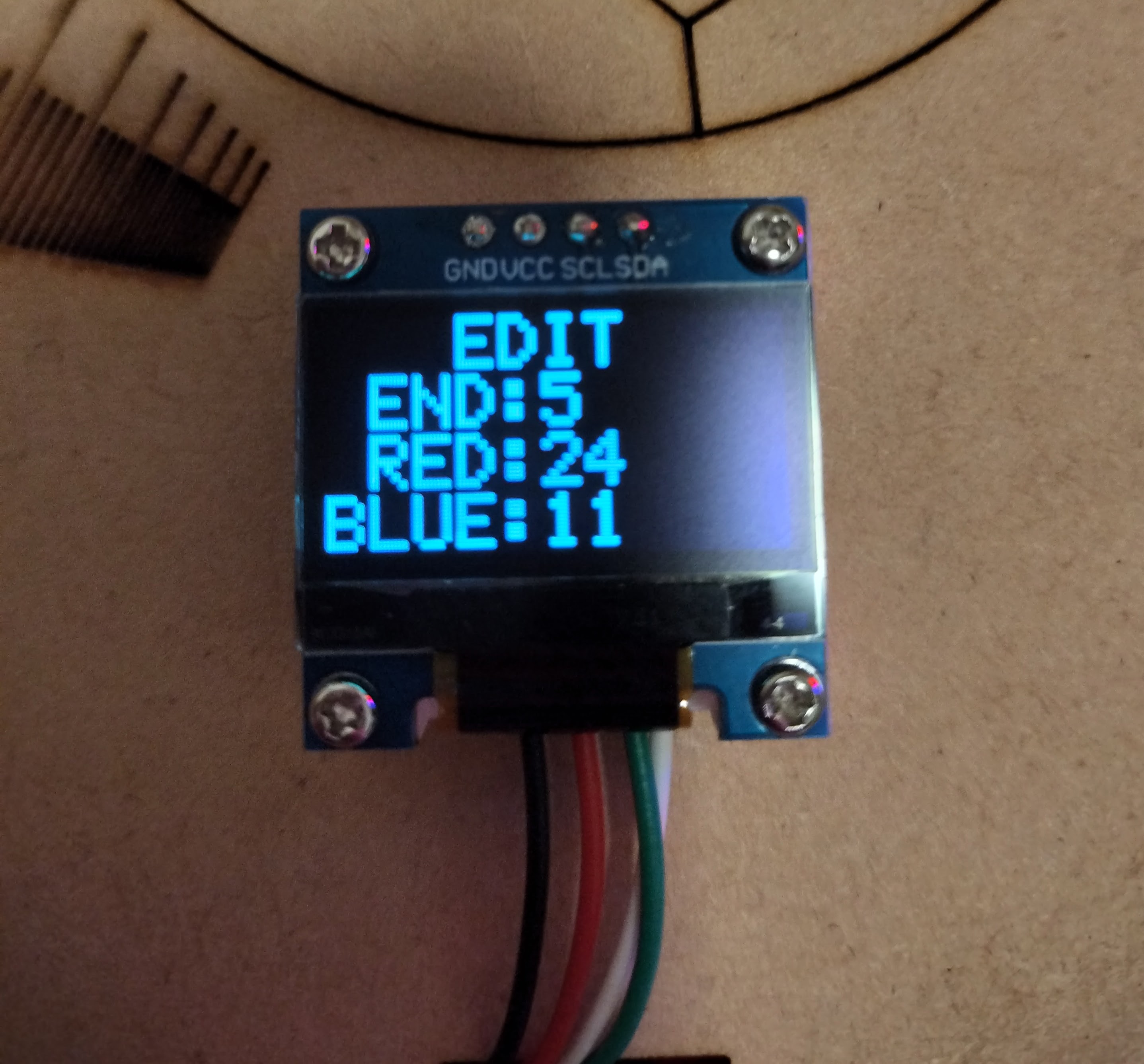

ボッチャのルールでは、１エンドの最高スコアは６点です。それに合わせて、1stプロトタイプでは、1エンド分のみを想定して制作したのでスコアが0〜6の時に対応したプロトタイプを製作しました。しかし、最大9エンドまで試合ができる機能を追加したことにより、スコアが２桁になる可能性に考慮する必要が出てきました。1stプロトタイプのプログラムでは点数版に２桁表示させることは難しかったため、スコアが０～９の時と、10以上の時で場合分けされるプログラムに改良しました。写真は24対11（5エンド）を表示しています。

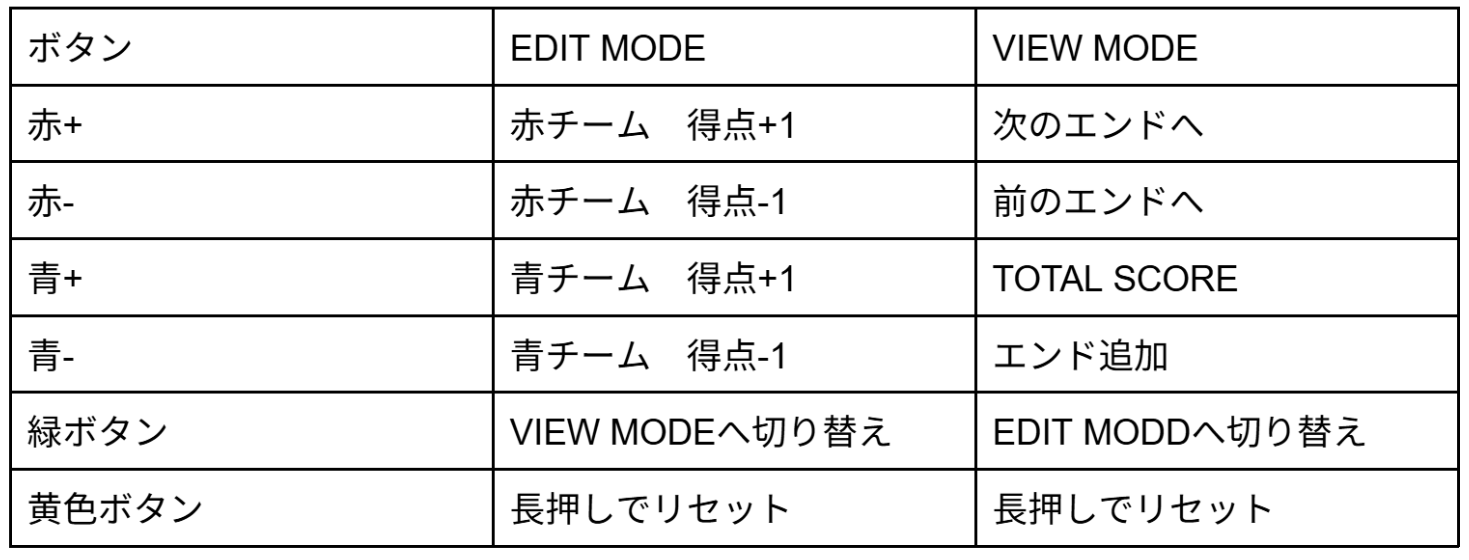

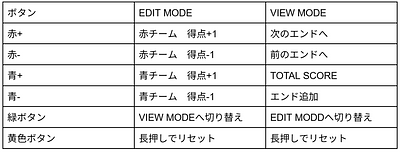

エンド数が増えた際、情報の確認と修正をスムーズに行うため、2つのモードを切り替えられるようにしました。

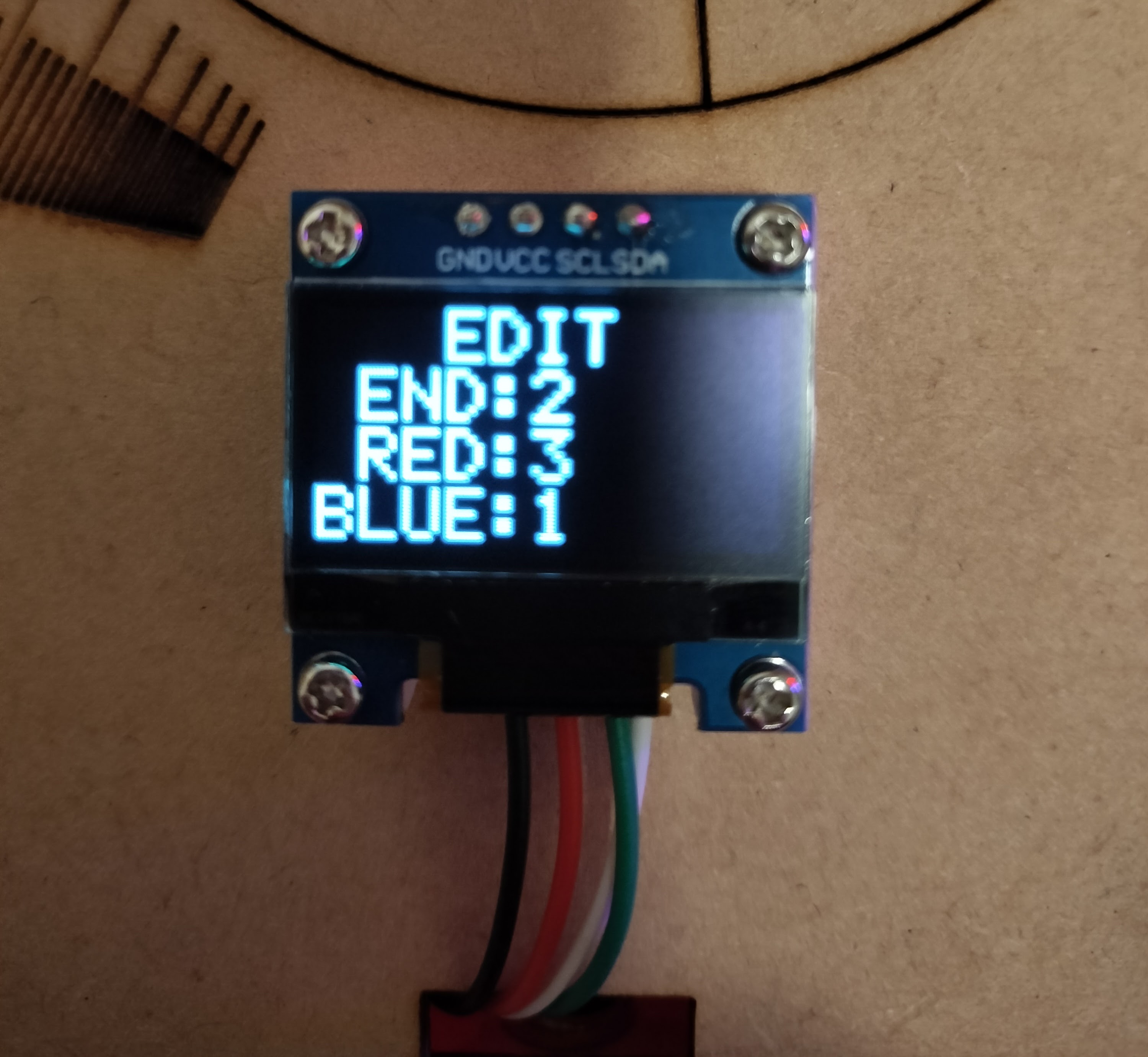

• EDIT MODE（編集） 選択中のエンドの得点を入力・修正できます。誤入力があった際も、そのエンドに戻ってピンポイントで修正が可能です。

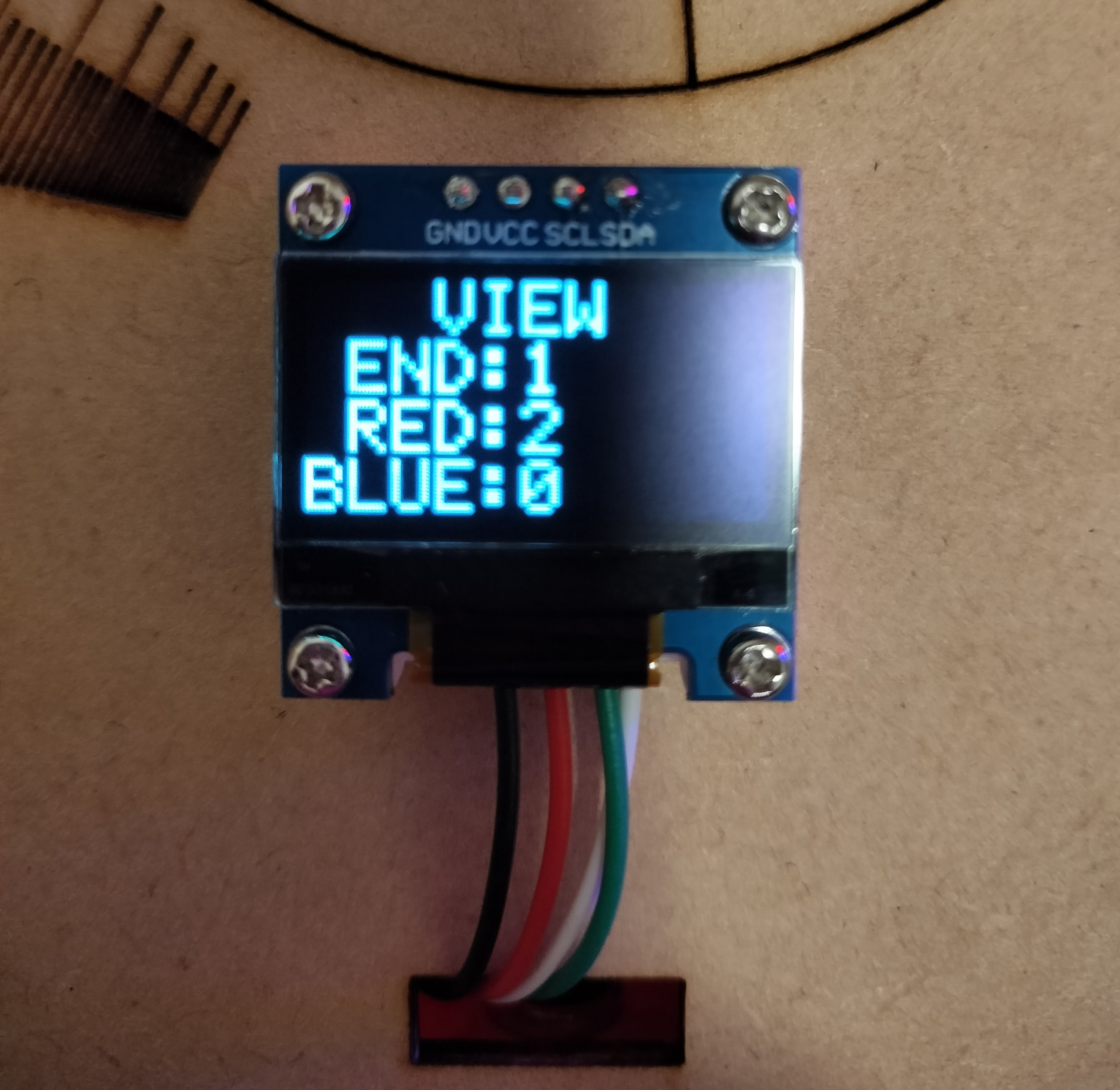

• VIEW MODE（閲覧） 過去のエンドに自由に移動し、各エンドの得点を振り返ることができます。エンドの移動ができます。

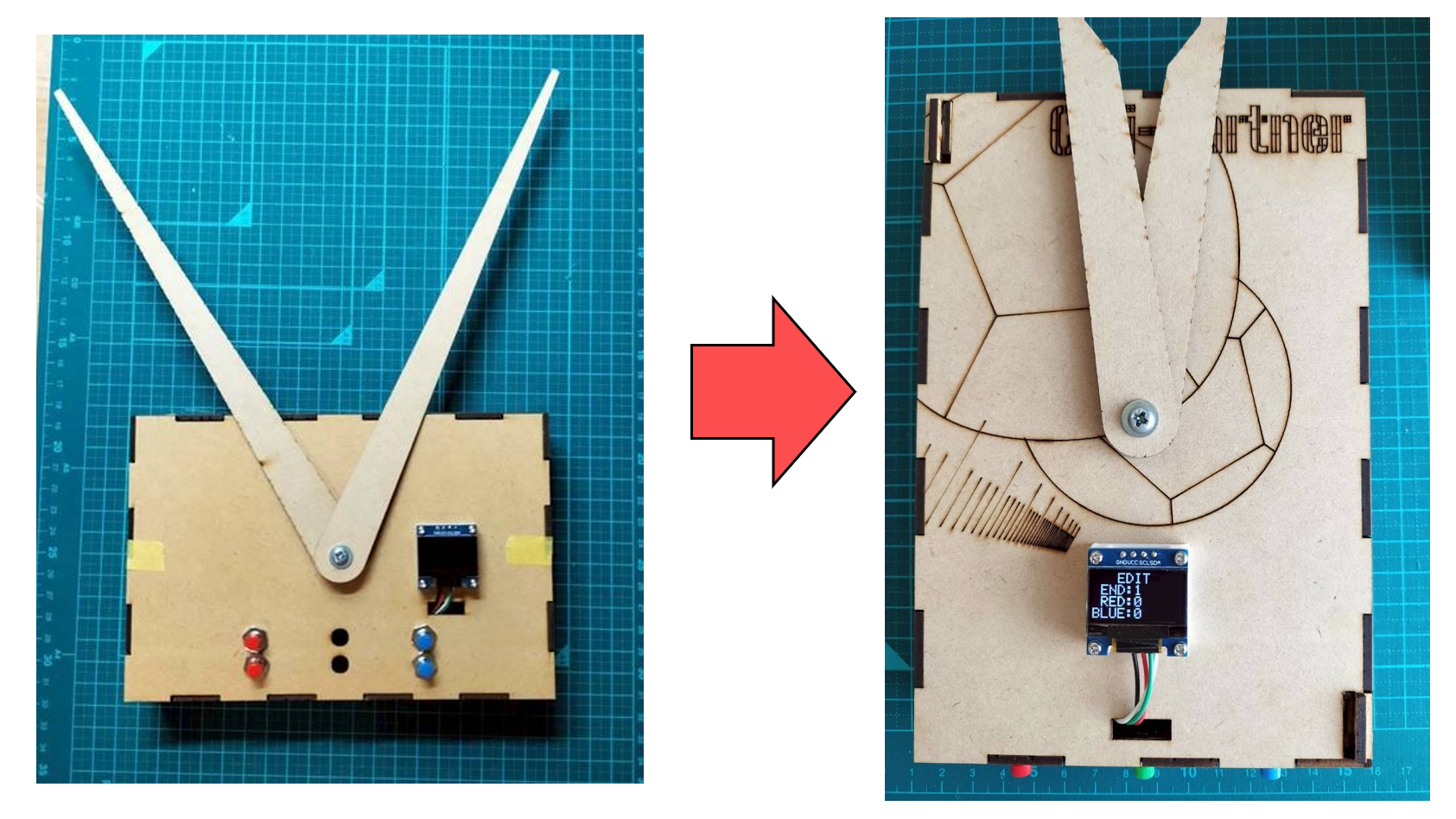

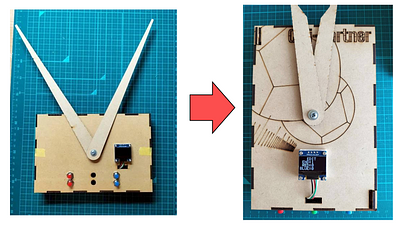

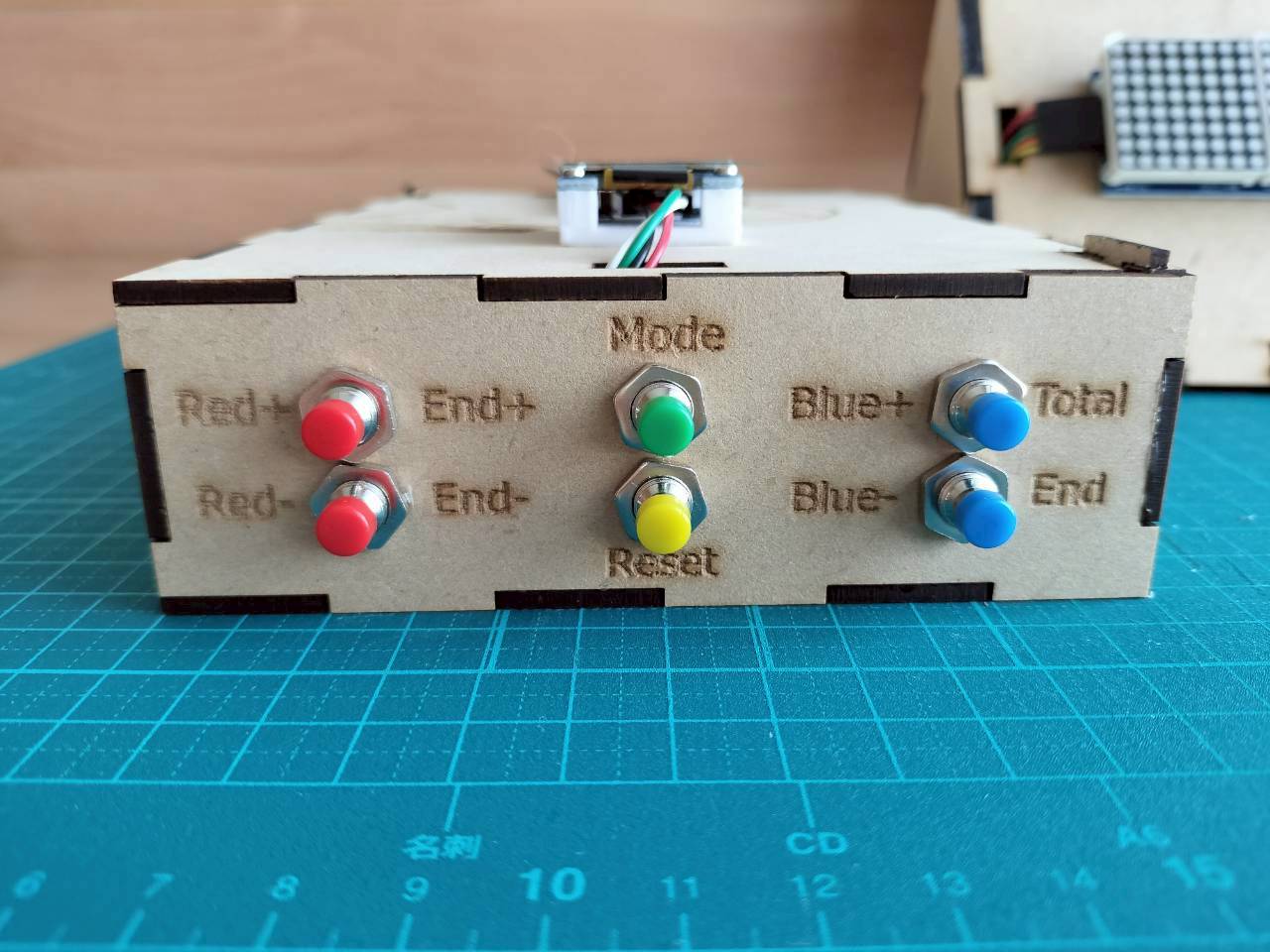

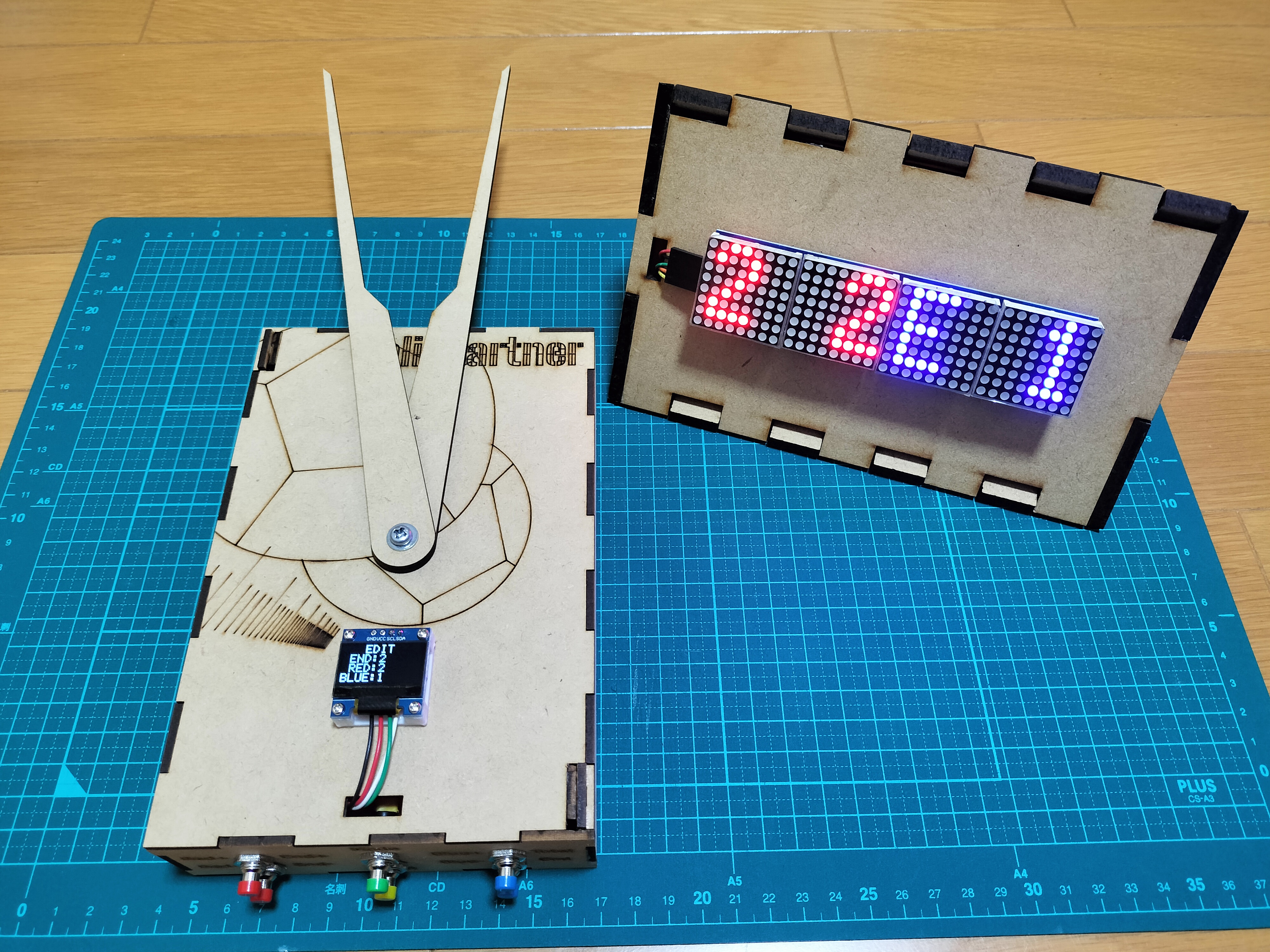

ボッチャ協会へのヒアリングから、外装を改善しました。 2ndプロトタイプでは、箱の形状を縦長に変更し、片手でも持ち上げやすく、移動しやすいデザインへと改善しました。

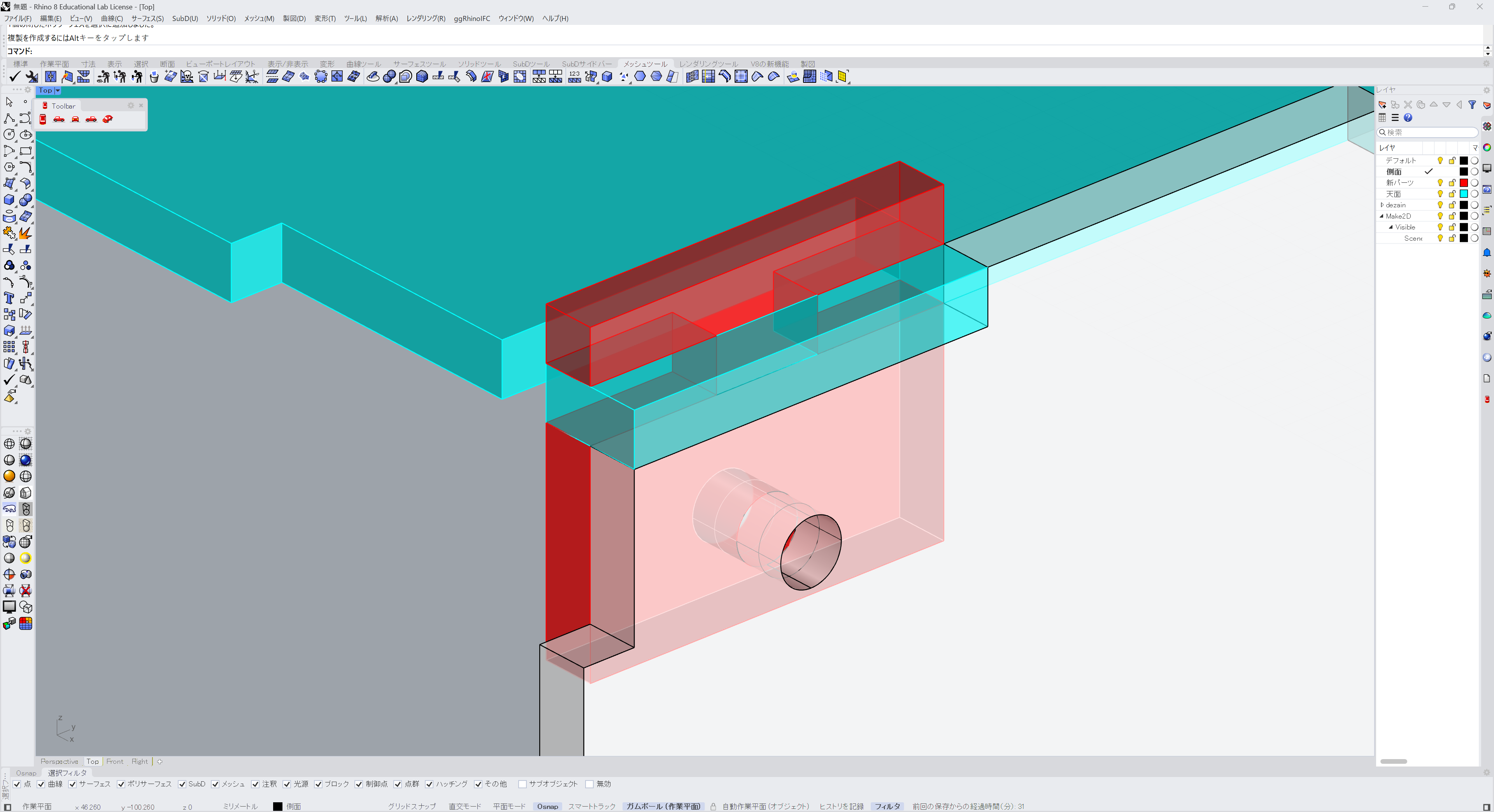

1stプロトタイプでは天面の固定が曖昧なのが原因で持ち上げると外れてしまう問題がありました。そこで2ndでは新たなパーツを追加し、その穴と側面の穴をボルトとナットで固定することで天面と側面を固定しつつ、取り外しが可能になりました。これによりメンテナンス性を確保しつつ外れてしまう問題をクリアしました。

• EDIT MODE（試合進行中)

表示内容： そのエンドまでの「累計点数」を表示。審判や選手が、現在の合計得点を常に確認しながら試合を進められるようにしました。

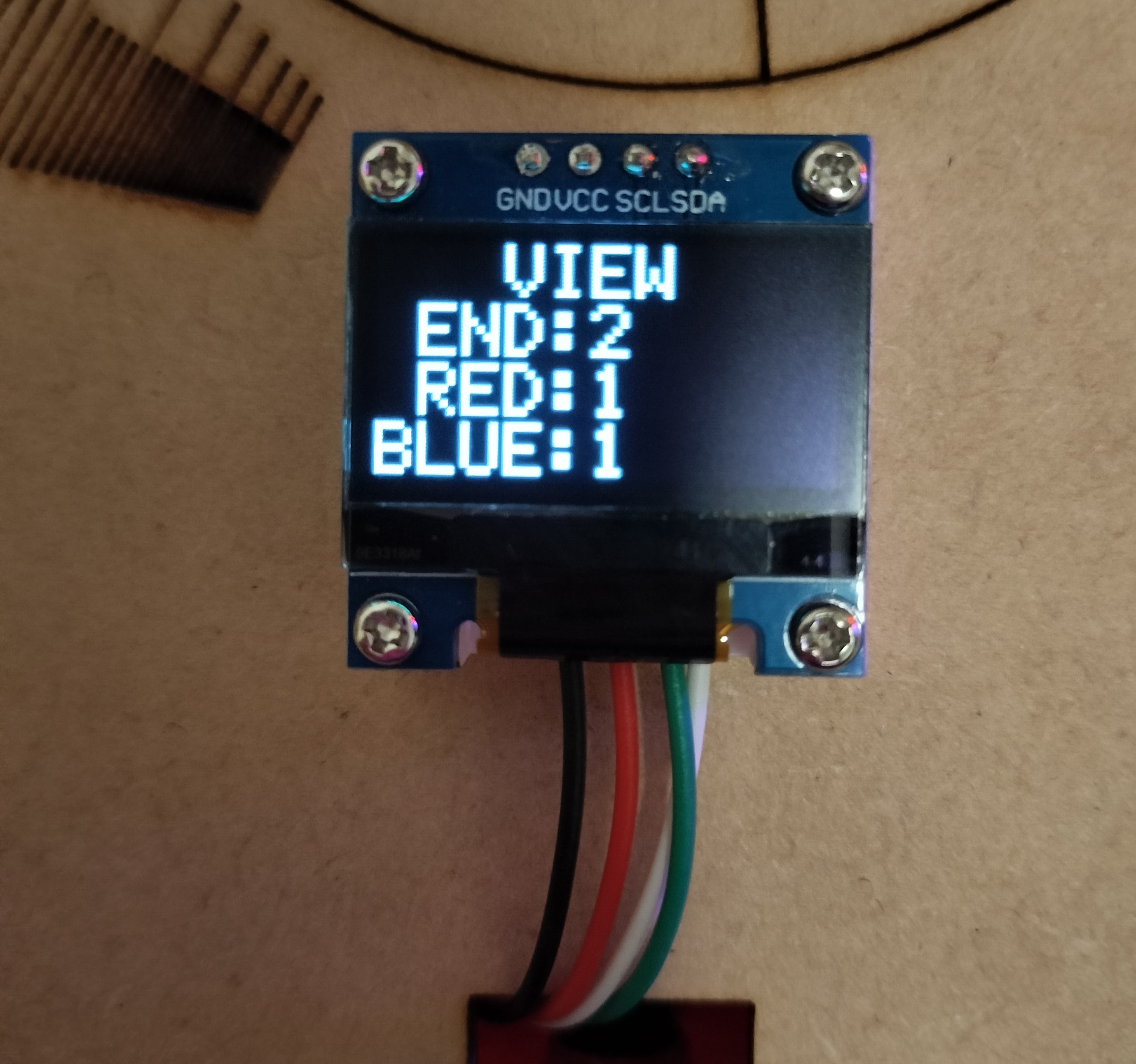

• VIEW MODE（振り返り・記録用）

表示内容： 各エンドごとの獲得点数を表示。 試合終了後、どのエンドで何点だったのか振り返り、記録できるようにしました。
