Pet bottle opener ratchet handle　

Created Date: 2025-09-01/ updated date: 2025-09-01
    Owner & Collaborators
    License
    Pet bottle opener ratchet handle　 by ICTRehabilitationResearchLab is licensed under the Creative Commons - Attribution-NonCommercial license.
    Summary
    ペットボトル開け

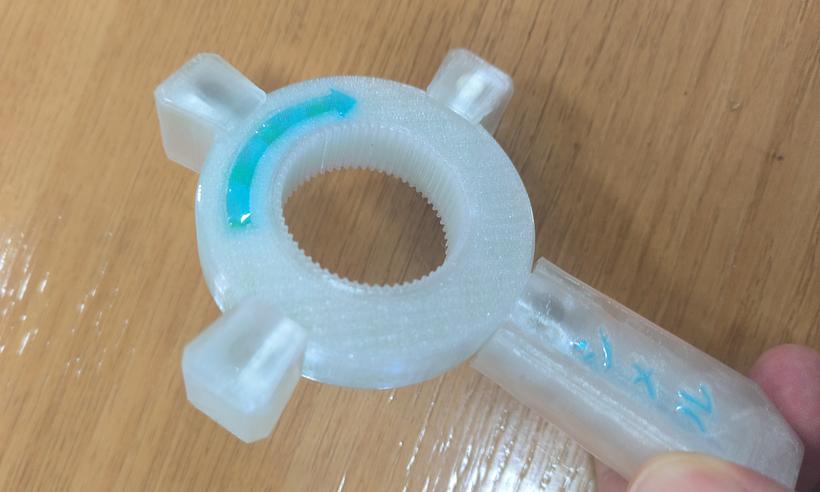

    ラチェット機能を備え、手関節の動きは小さく、弱い力で開けることができる。使用感は気持ちよい。
    開ける方向はわかりにくいので、文字入り。レジンを流し込み、色を変えてわかりやすくしている。
    持ち手はTPUで軟らかめに作り、持ちやすい。なるべく角がないように丸みを持たせている。
    3Dプリンターで作る部品はPETG３つTPU４つになり、ボンド、ねじなく組み合わせることができる。
    マグネット埋め込み、冷蔵庫に貼ることもできる。
    （必要物）

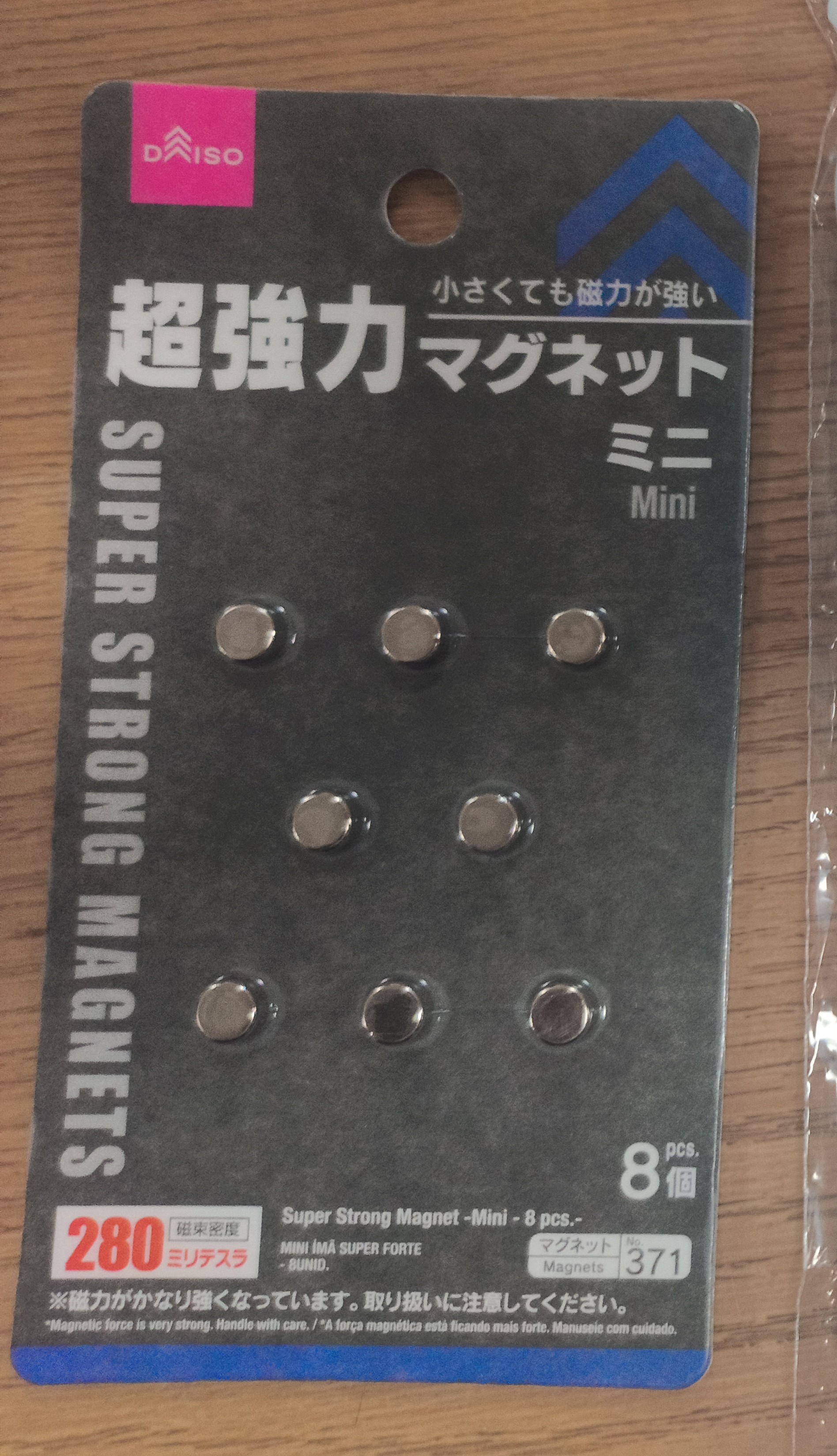

    ・超強力マグネット　６φ　　厚み　2.7㎜　4個
    ・ｂｂ弾　６ｍｍ　１４個
    ・PETG、Tpuフィラメント

    Materials

      Tools

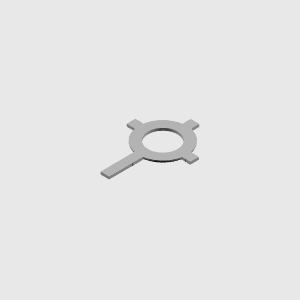

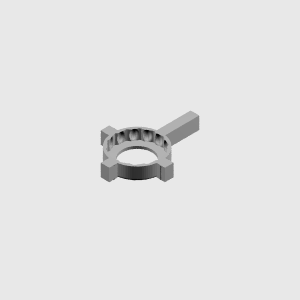

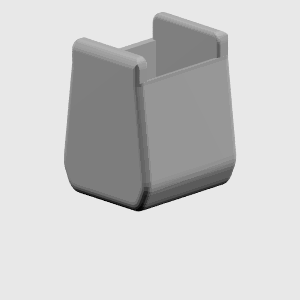

        Blueprints

          Making

          • For whom：対象者

            0
            ペットボトルが開けられない人、手指の筋力低下、麻痺、変形、痛みがある人でもペットボトルを開けることができる。

            Comments

                Add Annotation Order

              • Why：なぜ作ろうと思ったのか

                0
                ペットボトルオープナーは作成している人も多く、既製品も売られているが、人と違う、3Dプリントが楽しめるものができなかと考えていた。ラチェットレンチを使用しているときに、この機構があれば使いやすいのではないかと閃いた。

                Comments

                    Add Annotation Order

                  • How：どのように作成したか

                    0
                    試行錯誤のプロセスと作成ファイル

                    Comments

                      • デザインを考える（アイデア）

                        0
                        自助具を考えるときに、動く範囲が少なく、力が少なくて済む、片手で操作が可能ということを念頭に考え、ラチェット機構があればよいなと思っていた。最初のイメージはミニ四駆のワンウェイホイール。

                        Comments

                        • はじめは、印刷一回で、完成するように

                          0

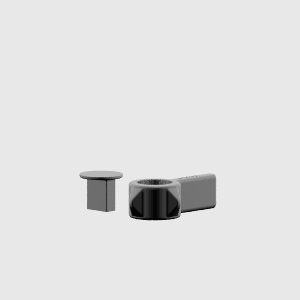

                          ペットボトルオープナープロトタイプｓｔｌ
                          PETGフィラメント1種類、１回の印刷で出来上がるように、４５度の角度で組み合わせて、上下に外れないようにしている。中身は歯車と爪のような仕組み。蓋が入る穴はテーパー状で深く、ペットボトルの蓋が入り切ってしまうため、押し出す部品をつけ、刺して一緒に保存可能なように作る。

                          印刷後、内側の部品と外側の部品が外れないことがある。ラチェット機構も固くなってしまい、気持ちよくは使用できず、片手での操作は難しかった。また、耐久性に難あり、使用しているとゆるみが出てくる。

                          Comments

                          • きっかけ

                            0

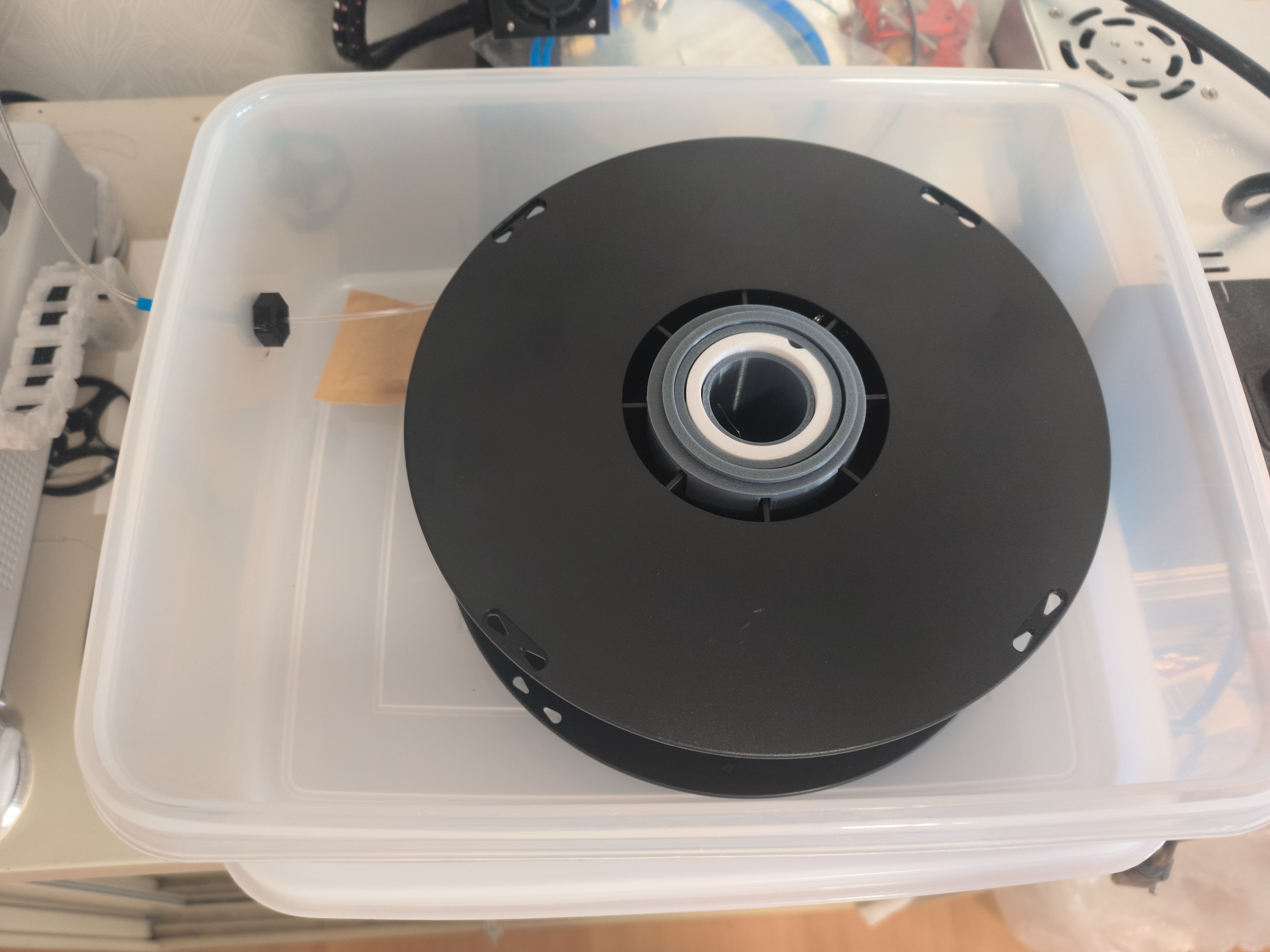

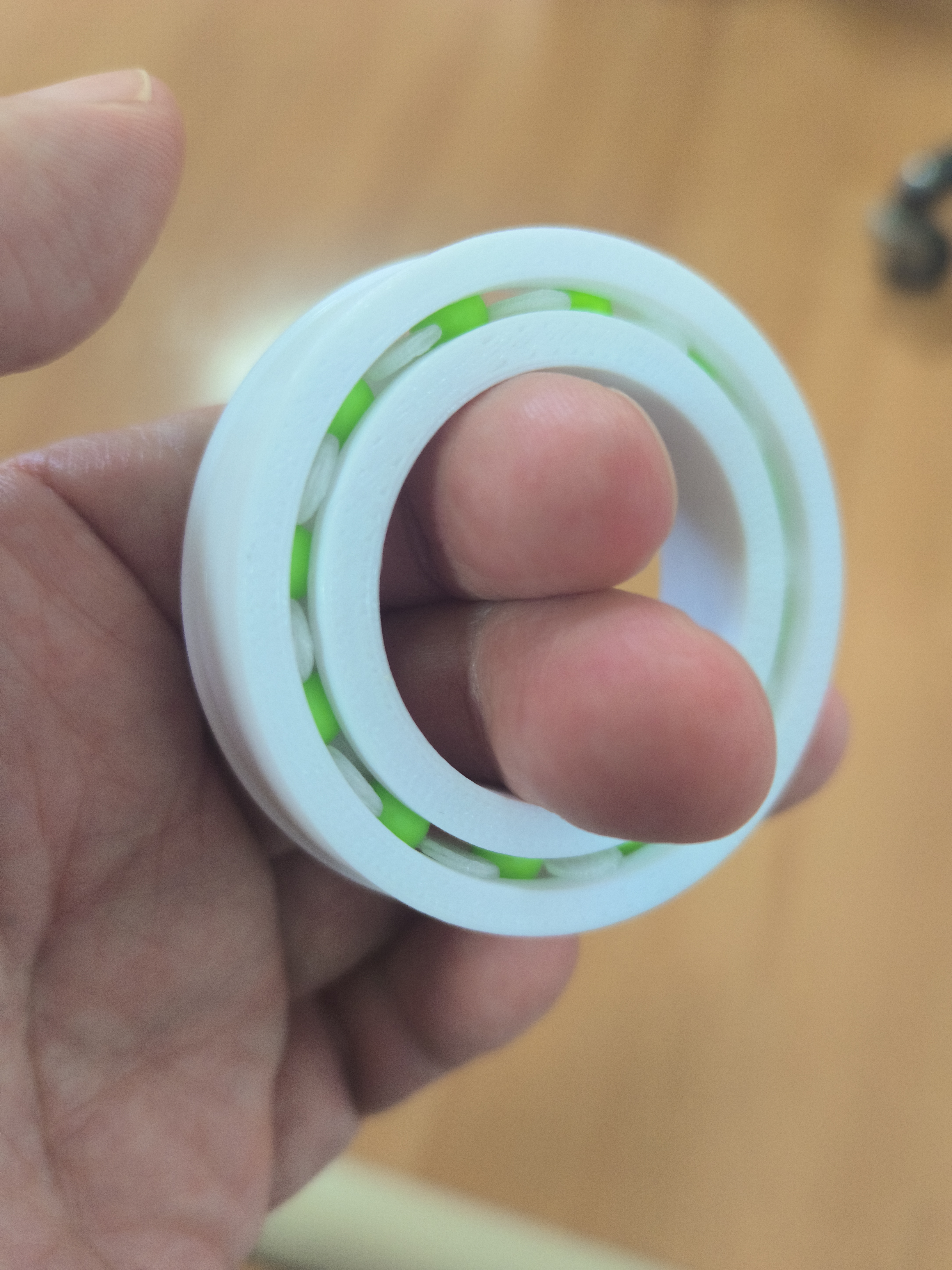

                            プロトタイプがうまくいかない中、フィラメントストッカーを作成すときに軸にBB弾を使用したボールベアリングを作成していたため、活用できないかと思い、とりかかった。

                            Comments

                            • モデリング

                              0
                              ・ペットボトルの蓋のサイズは何種類かあるが、手近に多く見るサイズで約、30φを想定している。滑り止めの凸の数は数えると６０個。水のペットボトルは数が多い

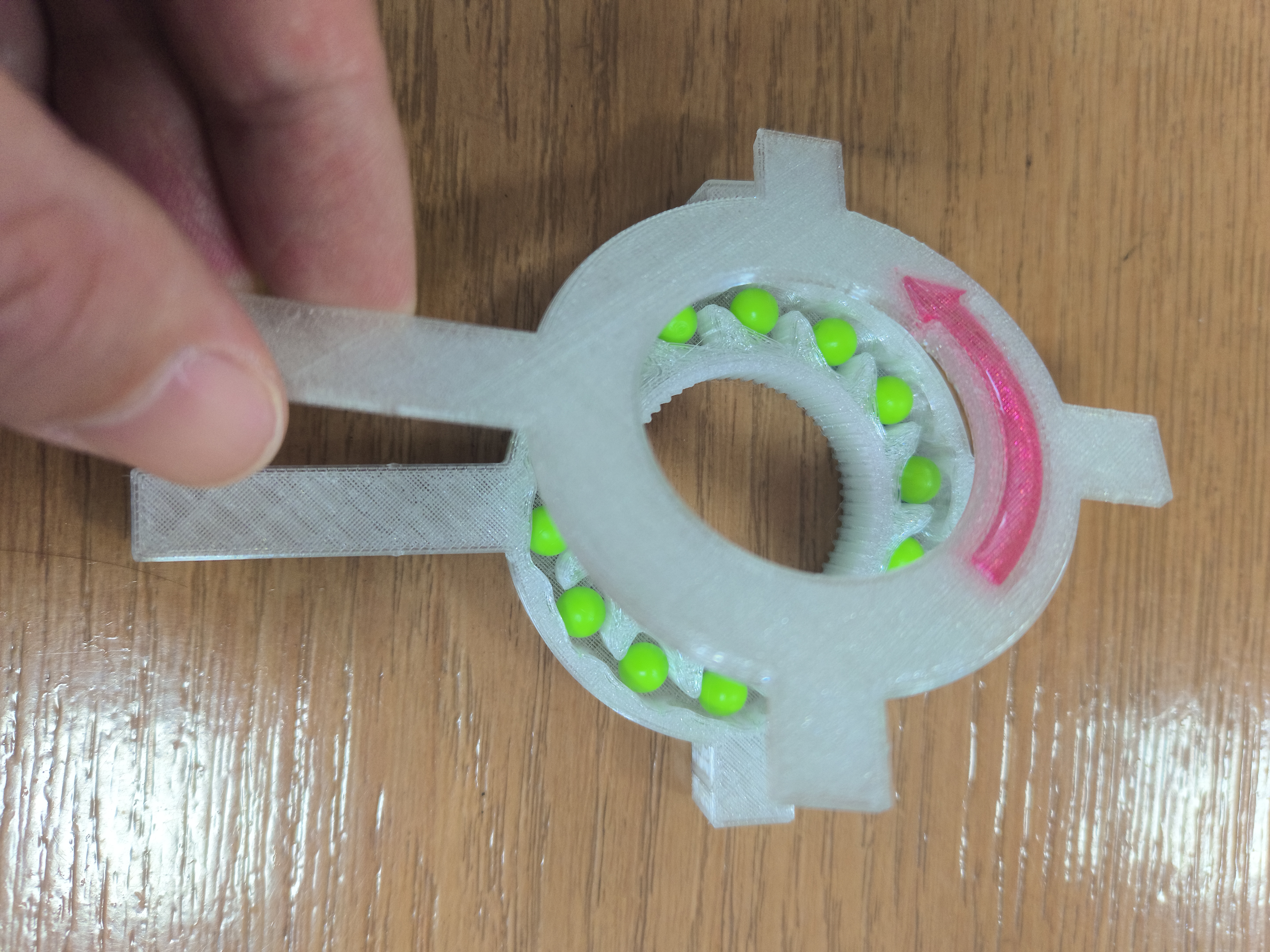

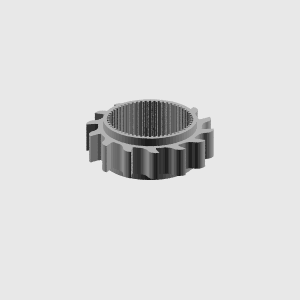

                              ・ハンドルを回すと半円の部分がｂｂ弾を外側に押し、外側部分の溝にはまり固定される。逆に回しても、溝にははまらないようになっており、ラチェット機構となっている。

                              ・ｂｂ弾(６ｍｍ)は１４個入っており、角度は約２５度でラチェット機構が働く。物理は苦手で、計算はしていない。現物合わせで、サイズ調整、モデリングを変更する。緻密に計算すればもう少し小さくなるかもしれない。

                              Comments

                              • モデリング２

                                0

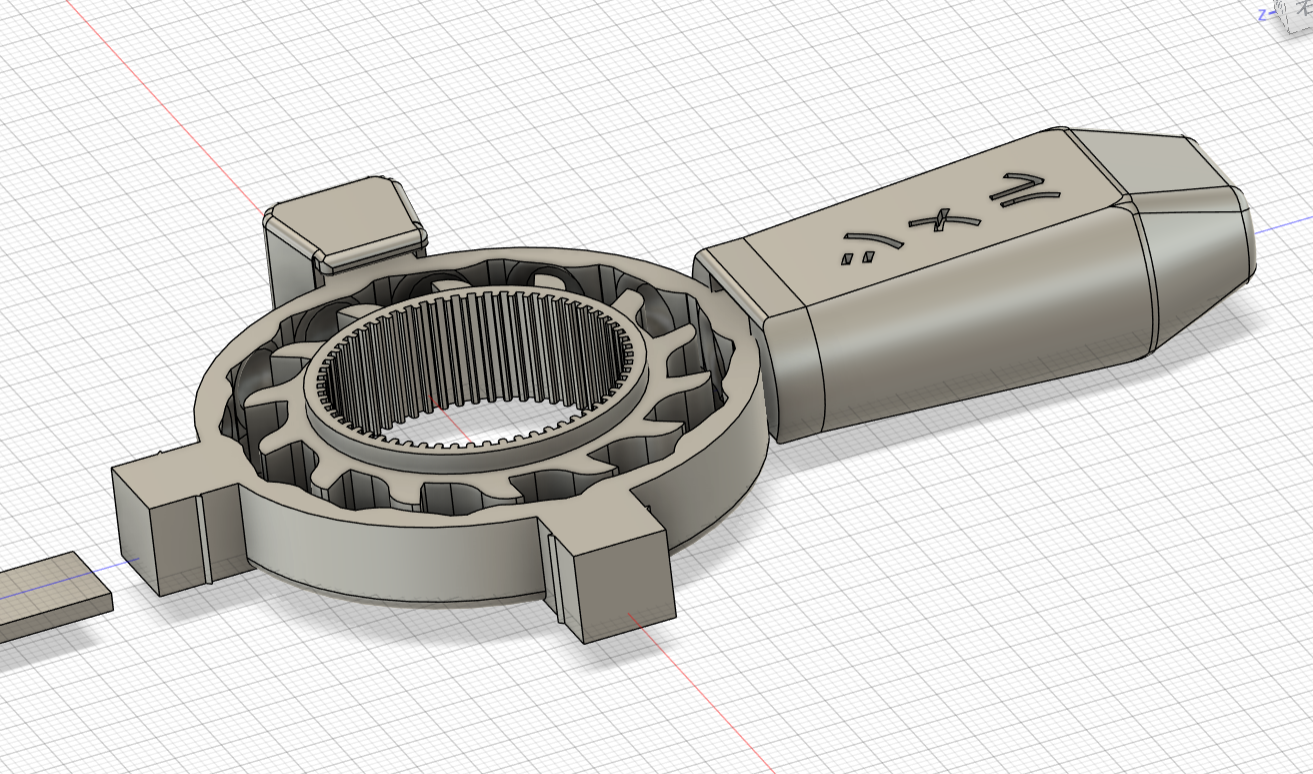

                                ・初めは部品をねじで固定していたが、ねじなしで、十字の形にして、磁石を埋め込むところ、持ち手、カバーをはめ込むところを兼用する。

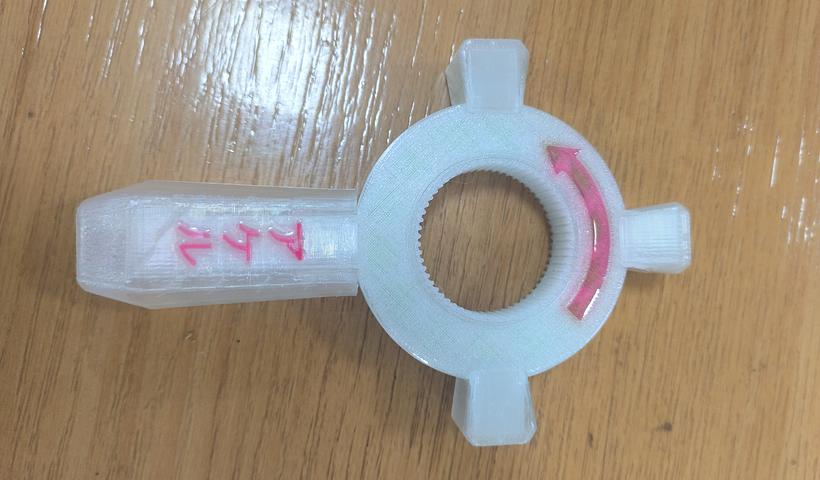

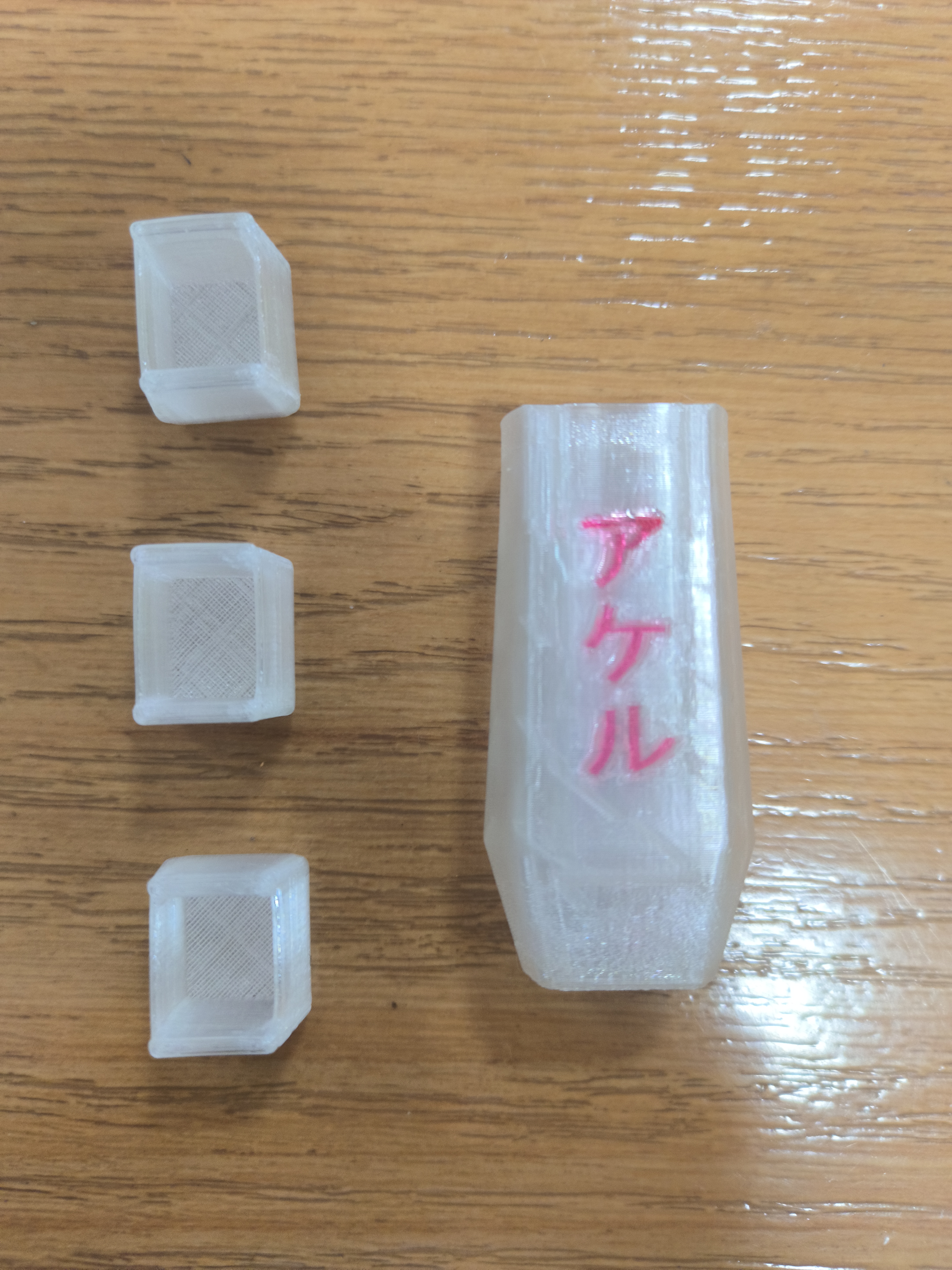

                                ・冷蔵庫周りで使用することを考え、磁石があればしまわなくてもよいと、磁石を埋める。フィラメントは持ち合わせが透明しか無かったため、文字が見えにくい。レジンで色付けして、矢印を入れ、開ける方向を分かりやすくする。

                                Comments

                                • 他、準備物

                                  0

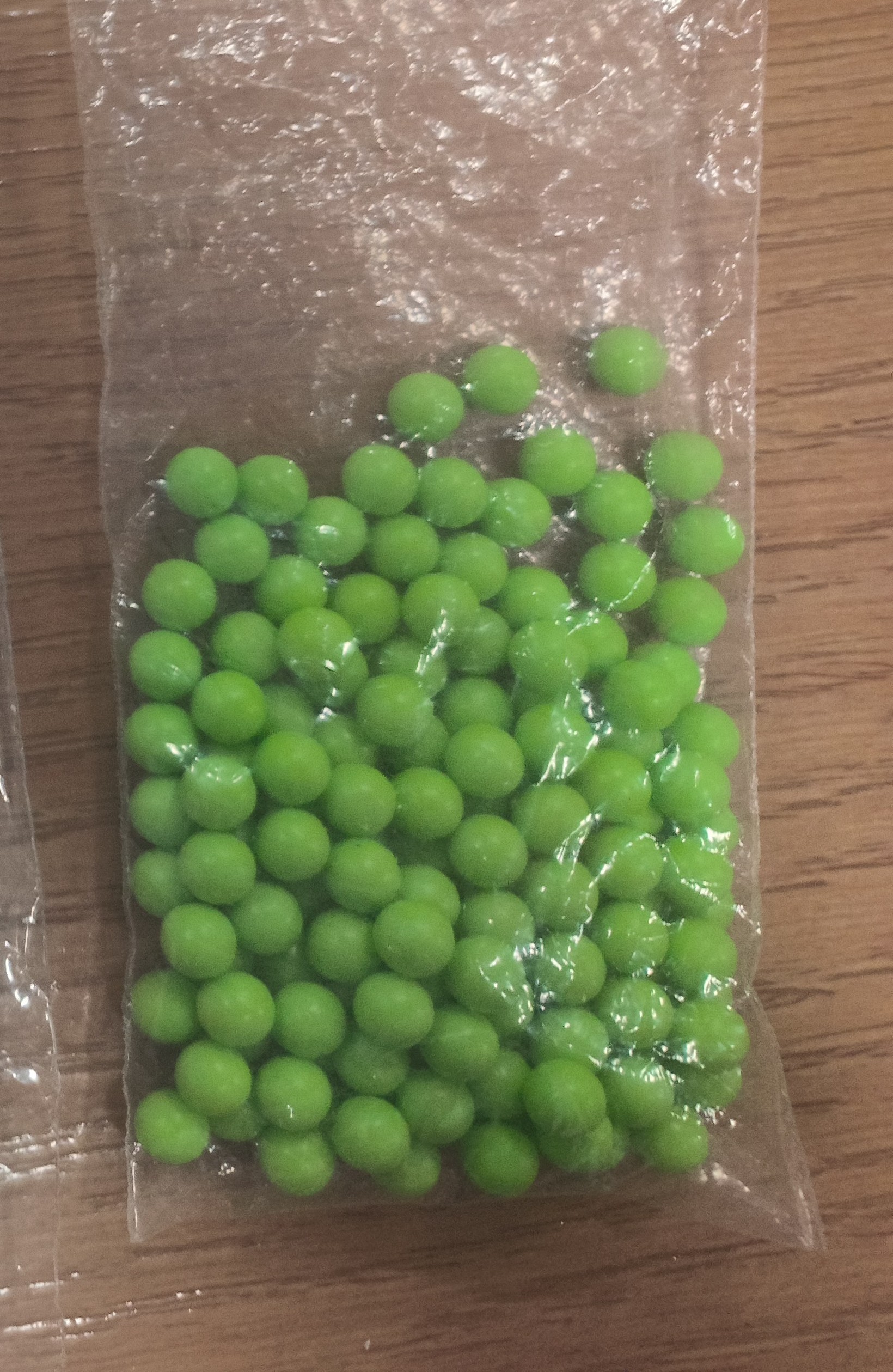

                                  ６ｍｍ　ｂｂ弾　１４個
                                  マグネット　４個

                                  Comments

                                  • 組み立てる

                                    0
                                    PETGはサポート材使用するので、取り外す。

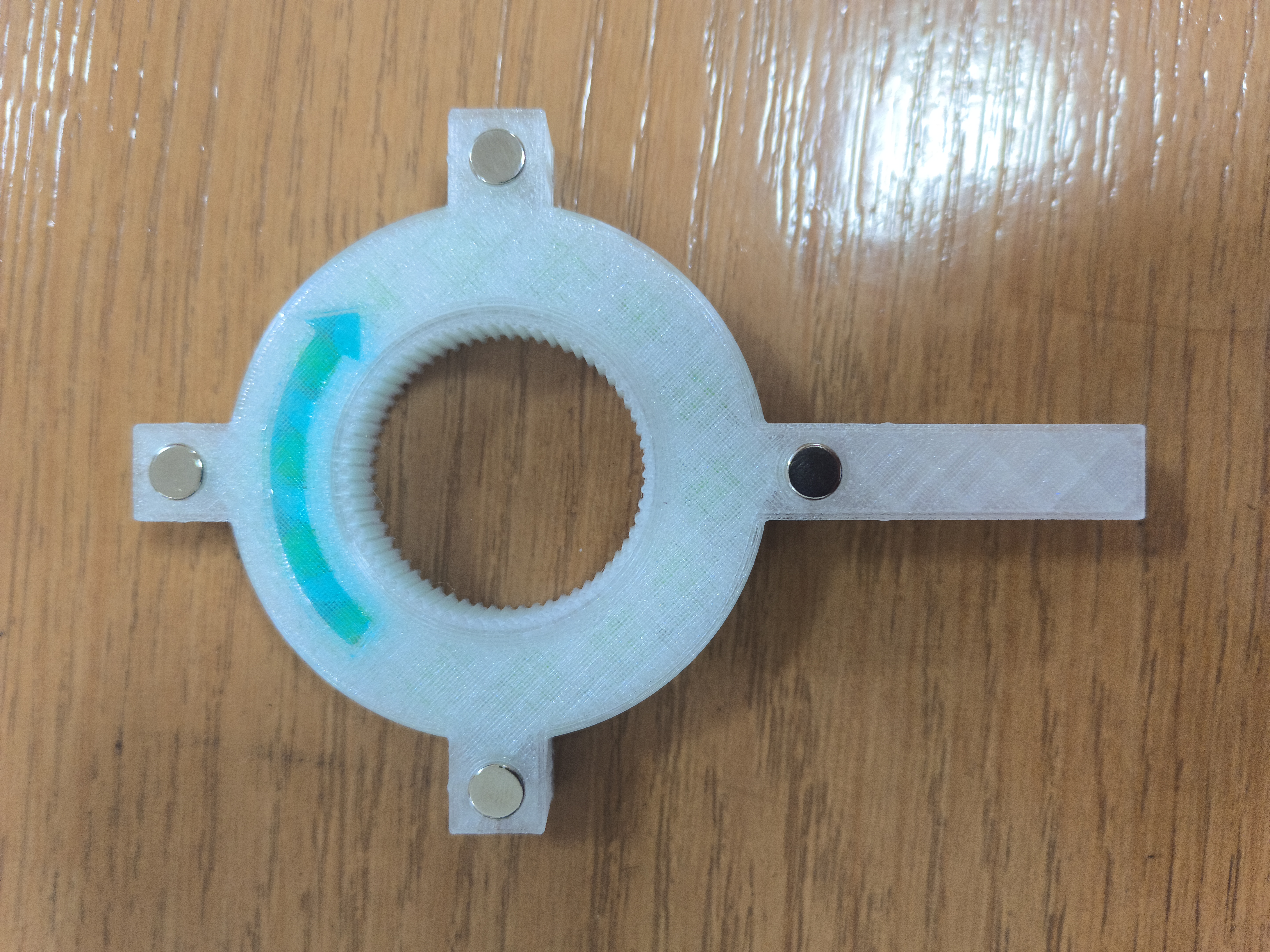

                                    １.４つの穴にマグネットを入れる。（なくてもよい）

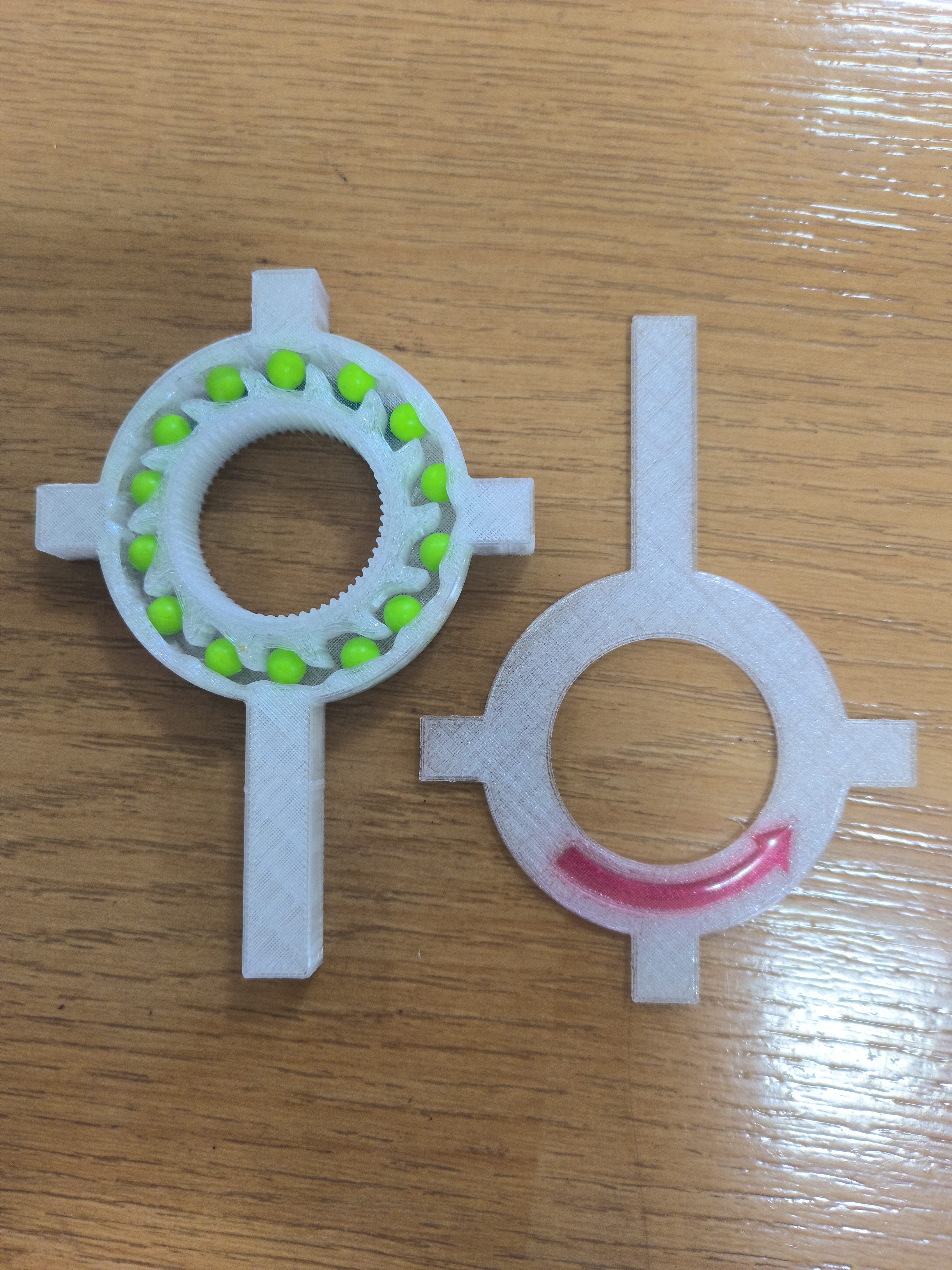

                                    ２.外側の部品に内側の部品を入れ、bb弾を１４個入れるて、回して止まるか確認する。

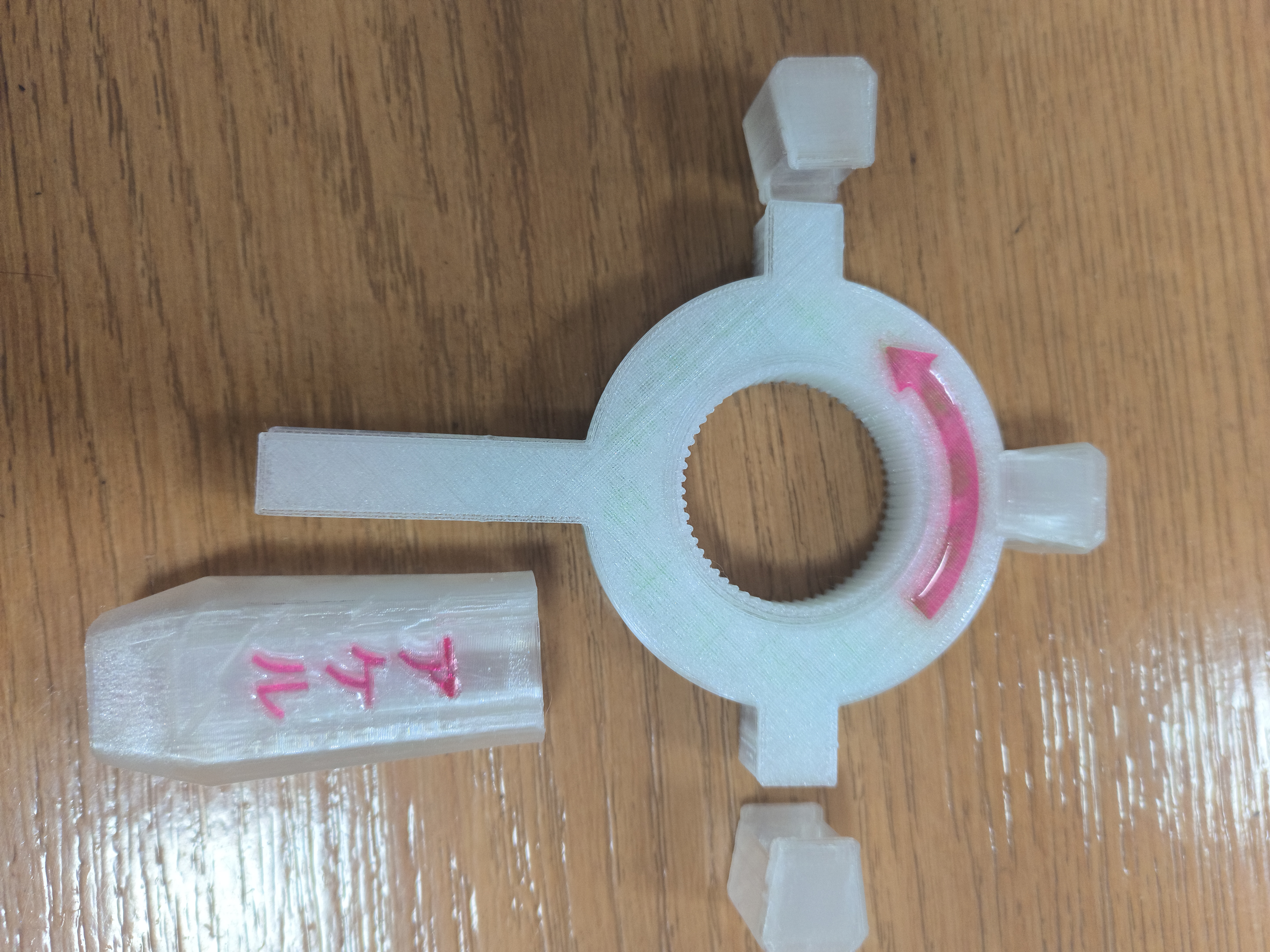

                                    ３.蓋をして、３つの出っ張りとハンドルにカバーとグリップをはめ込む。

                                    Comments

                                    • 実用テストと課題（アンケート）

                                      0
                                      他病院にて実用テストとアンケート調査を実施していただく
                                      • 対象者：１５名（女性：１３名）　
                                      • 年齢平均：６８歳　
                                      • 主な疾患：リウマチ、手指の整形疾患等　
                                      • 利き手握力平均：１５．４６ｋｇ

                                      （良い点）
                                      でっぱりが３つあるのが良い。簡単にあけられる。力が少なくて済む。動作が単純、回さなくてよい。手首をひねらなくてもよい。短時間で開閉できる。安全に使える。大きいから持ちやすい。

                                      （課題）太字は改善済み
                                       持ち運びには大きい。文字が見えにくい。回転の方向が分かりにくい。でっぱりの部分はなくてもよい。角がないほうが良い。色は他にあってもよい。材質が滑りやすい。持ち手が長いほうが良い。
                                      商品化されますか？といううれしい反応もあった

                                      Comments

                                      Add Annotation Order
                                    Add Card Order
