    むすぼうVer.Ⅱ（SPU3Dプリンターゼミ） by ICTRehabilitationResearchLab is licensed under the Creative Commons - Attribution license.
    Summary
    【自助具名「むすぼう」】 片手で家庭用ごみ袋（45L・取っ手なし）を縛ることができる自助具です。
    本自助具には、Ver.ⅠとVer.Ⅱの2種類のモデルがあります。本プロジェクトでは、Ver.Ⅱについて紹介します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 【Ver.ⅠとVer.Ⅱの主な違い】
    「Ver.Ⅰ」
    ①3つのパーツを組み合わせて完成する構造です。本体サイズが比較的大きく、小型3Dプリンターでは一体での造形が困難であると考えたため、3つのパーツに分割することで小型プリンターでも製作できるように設計しました。
    ②パーツごとに丁寧に造形できるため、Ver.Ⅱと比較して全体に丸みを持たせることができ、ごみ袋を巻き付けやすい形状となっています。
    ③可動式の構造（回転可能式）を採用しており、使用者が作業しやすい角度に調整できます。　　　　　　　　　　 「 Ver.Ⅱ」
    ①パーツを組み合わせる必要がなく、本体のみで使用可能な一体型構造です。
    ②部品点数を削減したことで、3Dプリントによる複製・量産が容易となり、約1時間30分で印刷できます。
    ③ 一体化したことで耐久性が向上し、接合部の破損リスクを低減しました。　　　　　　　　　　　　　　　　
    　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
    操作性や個別適合性を重視：「Ver.Ⅰ」 実用性・普及性・耐久性を重視：「Ver.Ⅱ」

    Materials

      Tools

        Blueprints

          Making

          • 1．Title（自助具タイトル）

            0
            自助具名：むすぼう（Ver.Ⅱ）

            片手でごみ袋（45L・家庭用ごみ袋・取っ手なし）を縛ることのできる自助具。

            一般家庭で使用されるごみ袋には、30Ⅼ・45Ⅼ・70Lなどののサイズがあり、家庭の人数やごみの量に応じて使い分けられている。中でも、45Lのごみ袋は、一般家庭で広く使用されている代表的なサイズである。

            Comments

                Add Annotation Order

              • 2．For Whom（対象者）

                0
                本自助具は、脳卒中後の片麻痺者や上肢切断者など、片手での生活を余儀なくされている方を主な対象としている。また、加齢に伴う筋力低下や関節疾患などにより、両手を使用することは可能であるものの、袋口を結ぶといった両手での細かな操作が困難な高齢者の方にも活用できる事を想定している。

                Comments

                  • 目的

                    0
                    　ごみ捨ては日常生活の中で繰り返し行われる基本的な家事動作の一つである。しかし、取っ手のない家庭用ごみ袋を縛る動作は、袋口を保持しながら結び目を作る必要があり、通常は両手を必要とする。そのため、片手のみで生活している方にとっては難易度の高い動作となり、家族や介護者へ依存せざるを得ない場面も少なくないと考えられる。
                    　本自助具は、そのような方々がごみ捨て動作を自立して行うことができるよう支援し、日常生活における自立度の向上や自己効力感の向上につながることを目的としている。

                    Comments

                    Add Annotation Order

                  • 3．Why（なぜ作成しようと思ったのか）

                    0
                    　本自助具を作成しようと思ったきっかけは、片手でごみ袋を縛ることのできる自助具が少なく、特に取っ手のない45Lの家庭用ごみ袋を対象とした自助具がほとんど見当たらなかったためである。 作業療法では、対象者が「その方らしい生活」を送るために、日常生活の中で困難となっている作業に着目し、その解決方法を検討することが重要である。ごみ捨ては一見すると簡単な家事動作に思えるが、実際にはごみ袋を持ち上げる、運搬する、袋口を縛るなど複数の工程から成り立っている。その中でも袋口を縛る動作は、片手では実施が難しく、自立を妨げる要因の一つとなる可能性がある。

                    Comments

                      • 動作分析（実際に実施してみて）

                        0
                        　実際に片手のみでごみ袋を縛ることを試みたところ、「袋を保持する動作」と「結び目を作る動作」を同時に行うことが難しく、片手では十分な張力を維持できないことが分かった。そこで、保持機能を補うことができれば片手でも結び動作が可能になるのではないかと考え、自助具の作成に取り組んだ。

                        Comments

                        Add Annotation Order

                      • 4．How（どのように作成したのか）

                        0
                        　まず、ごみ袋を縛る動作について詳細な作業分析を行った。分析の結果、ごみ袋を縛る際には「袋口をまとめる」「袋を保持する」「輪を形成する」「結び目を締める」といった複数の工程が存在し、その中でも「保持する」工程が片手では大きな障壁となることが明らかとなった。 そこで、自助具が使用者の代わりに袋口を保持し、「第二の手」として機能する構造を検討した。また、片手のみで安定して使用できるよう、椅子座位で大腿部の下に自助具を挟み込み固定する方法を採用した。これにより、追加の固定器具を用いることなく安定した支持点を確保することが可能となった。

                        Comments

                          • 製作環境

                            0

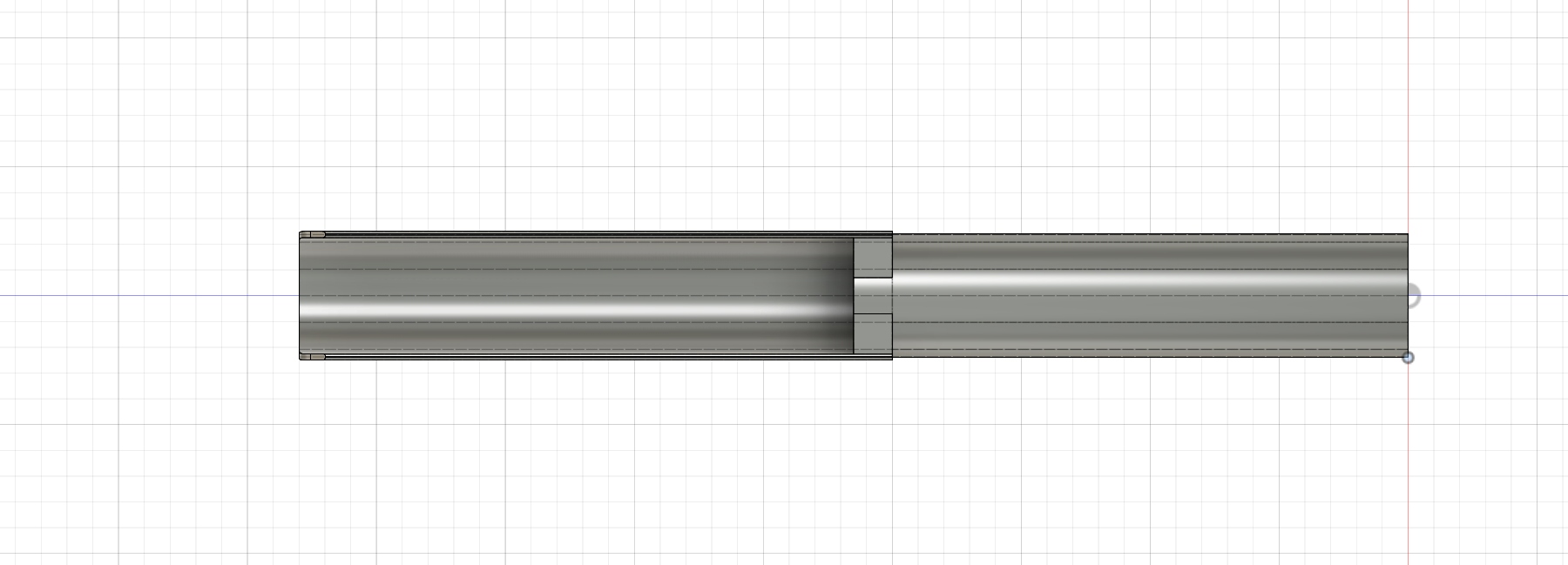

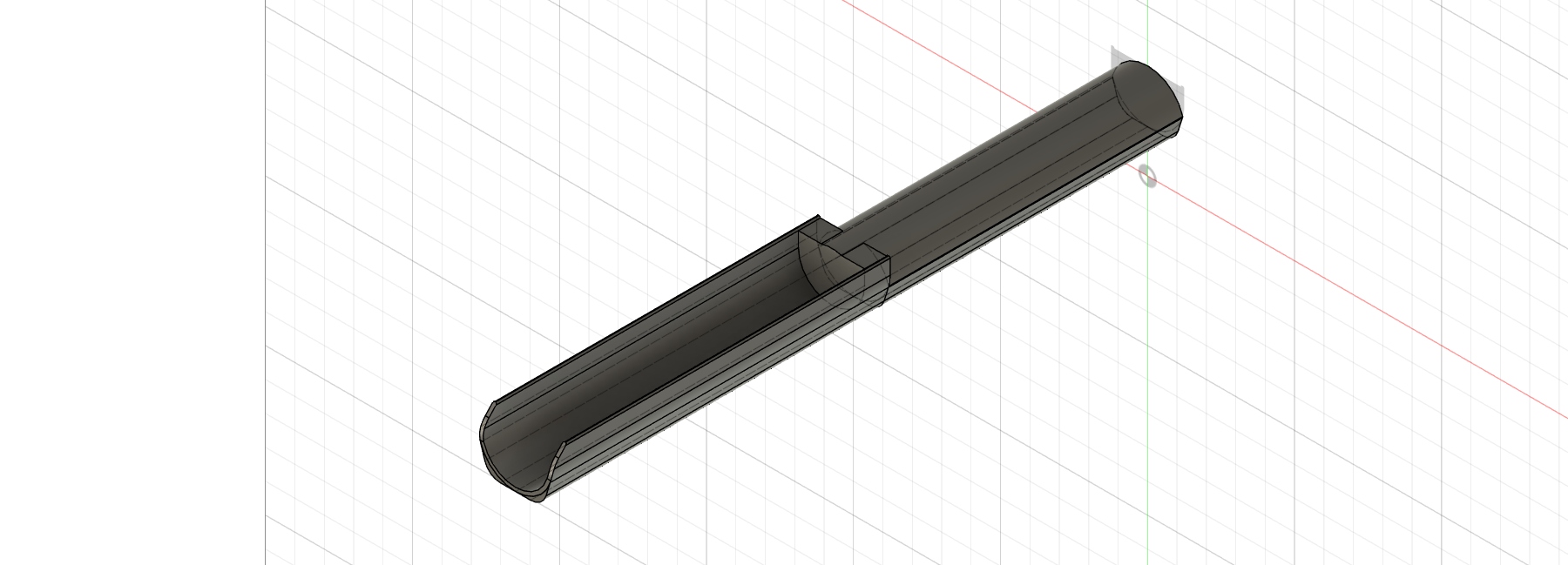

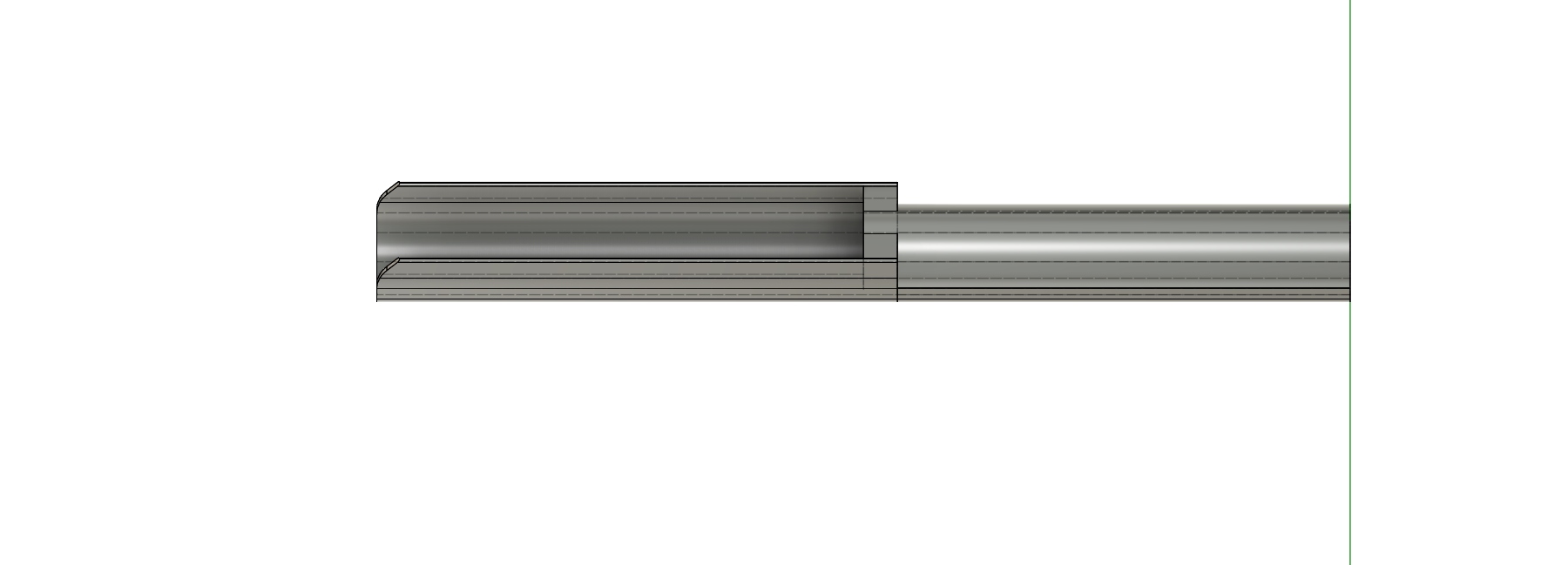

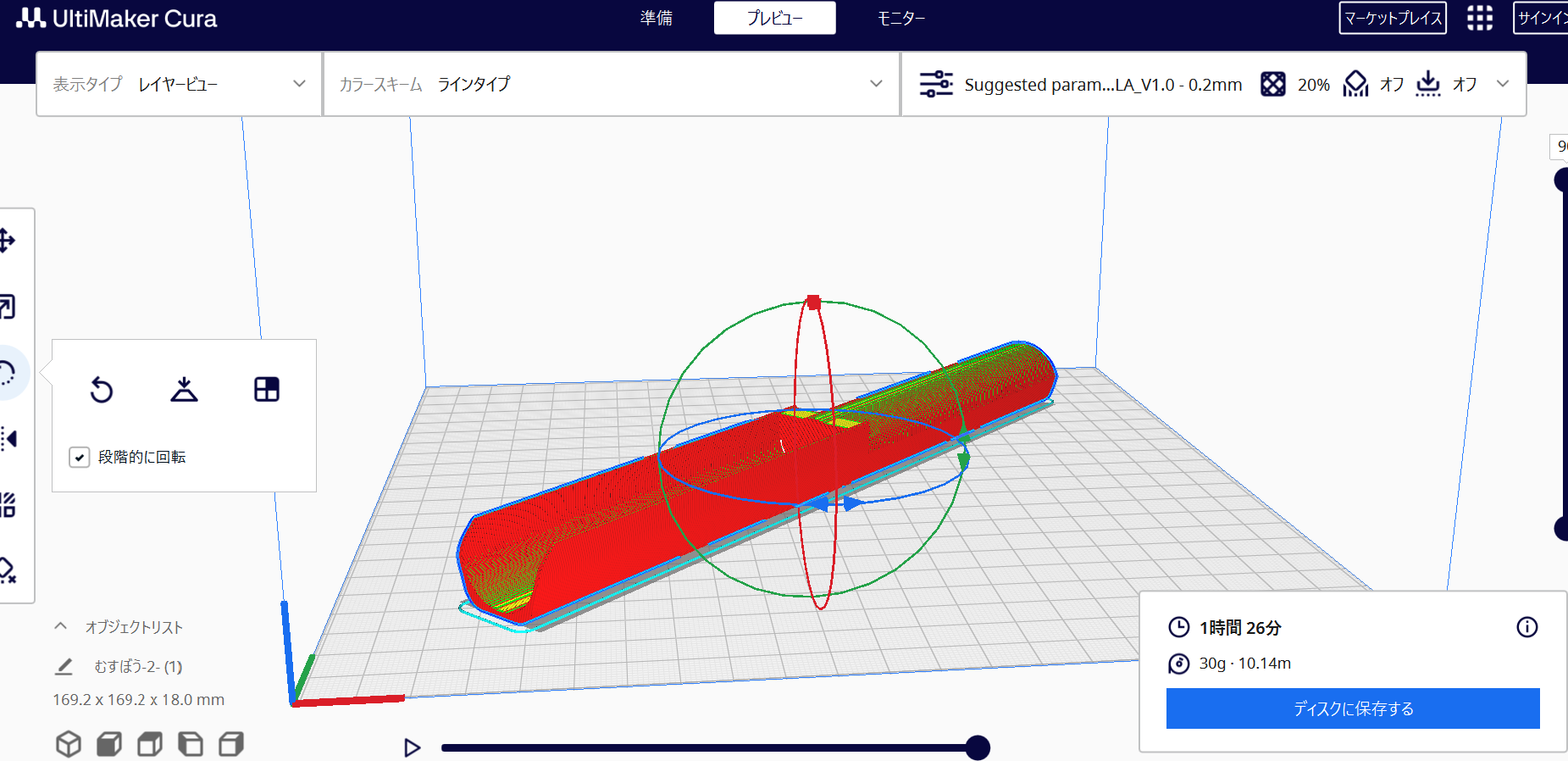

                            設計にはFusion360を用いて3Dモデリングを行い、試作品を製作した。その後、実際の45L家庭用ごみ袋を用いて繰り返し試用しながら、袋の引っ掛けやすさや固定性、片手での操作のしやすさについて検討し、形状の改良を重ねた。パーツを組み合わせる必要がなく、本体のみで使用可能な一体型構造であるため、複製・量産が容易となった。
                            【製作環境】
                            PC：Windows11

                            CAD：Autodesk Fusion360

                            3D Printer：Anycubic Kobra

                            スライサー：UltiMaker Cura

                            フィラメント：PLAフィラメント（1.75mm）

                            Comments

                            • 補助物品

                              0

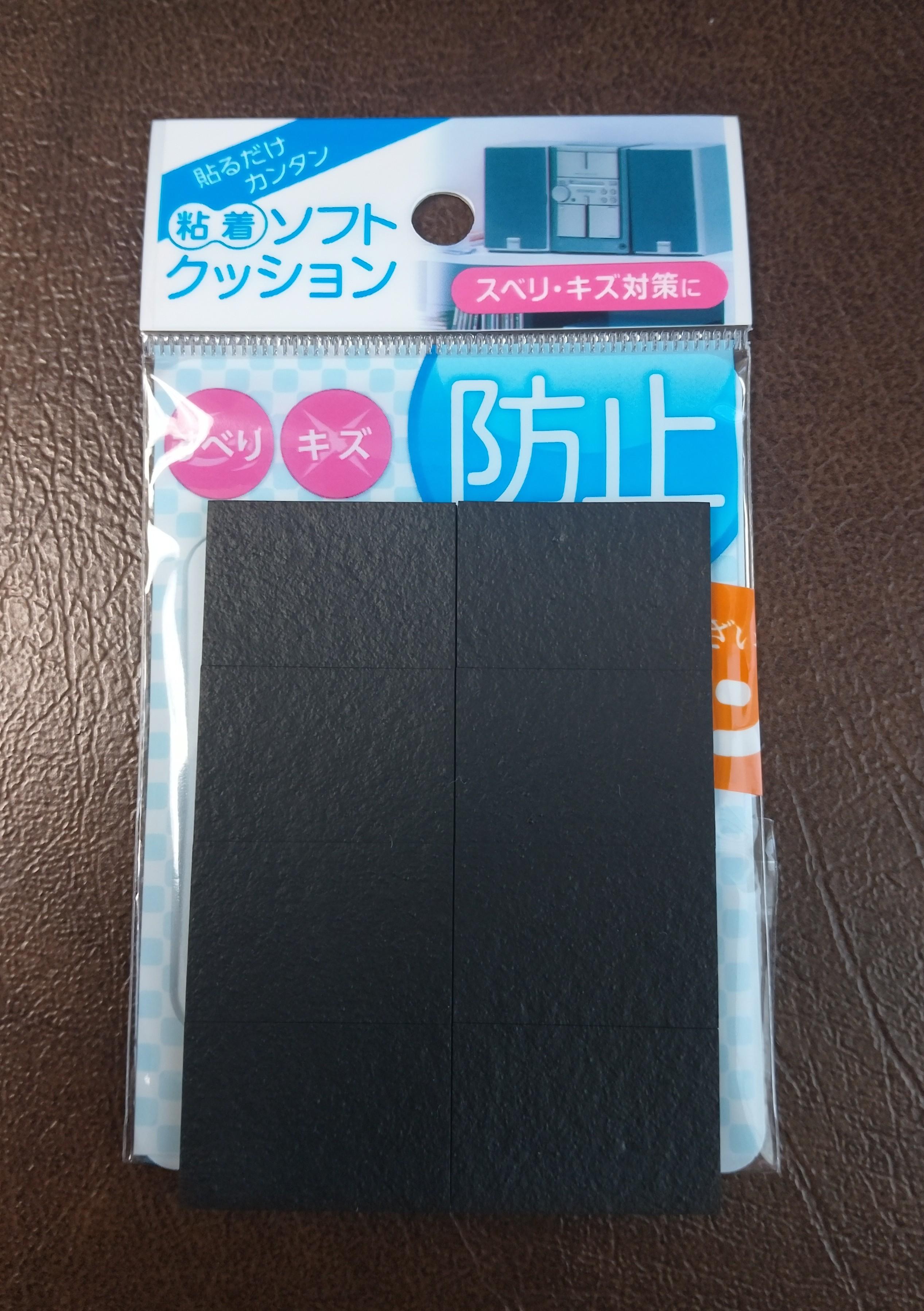

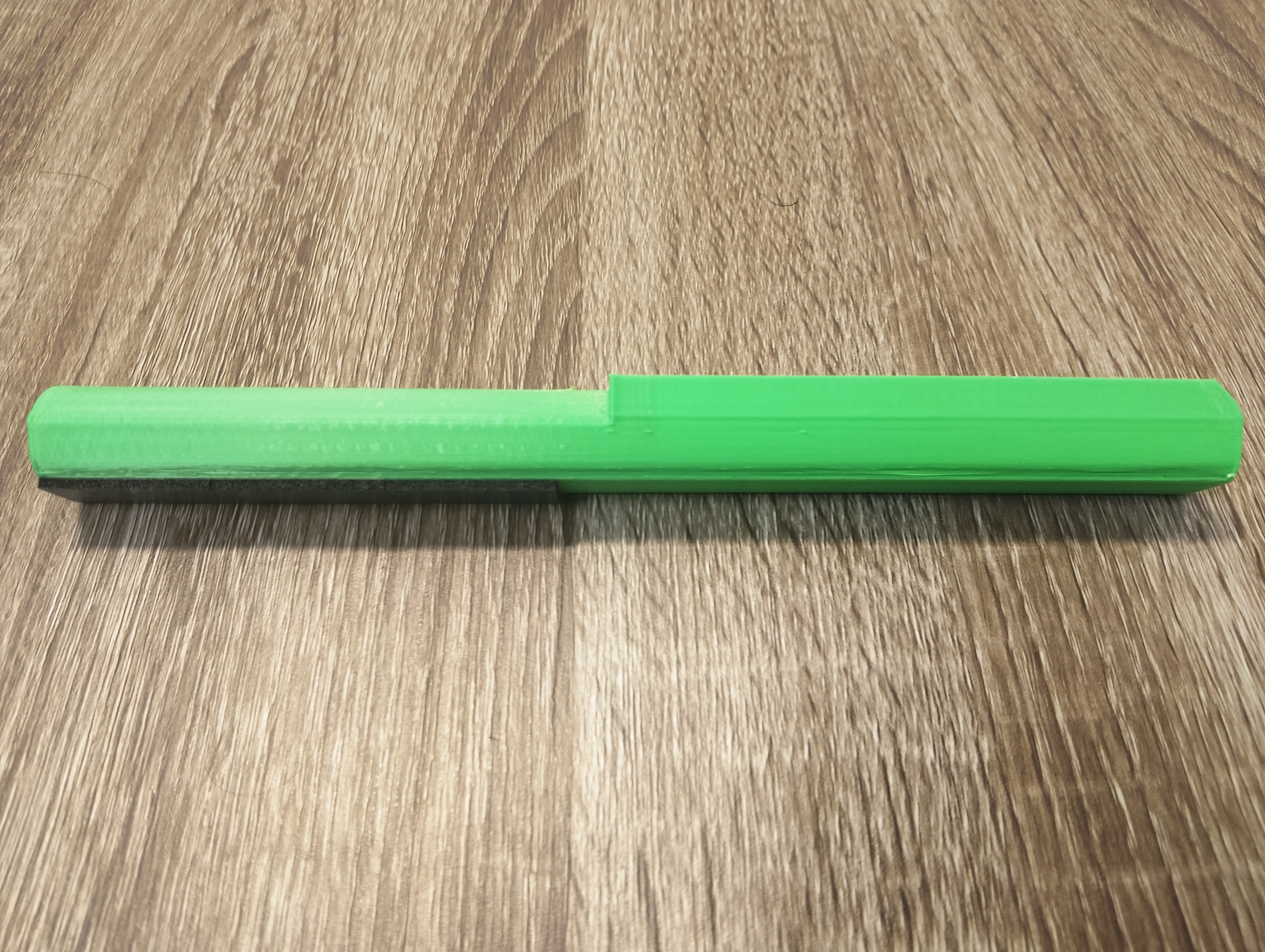

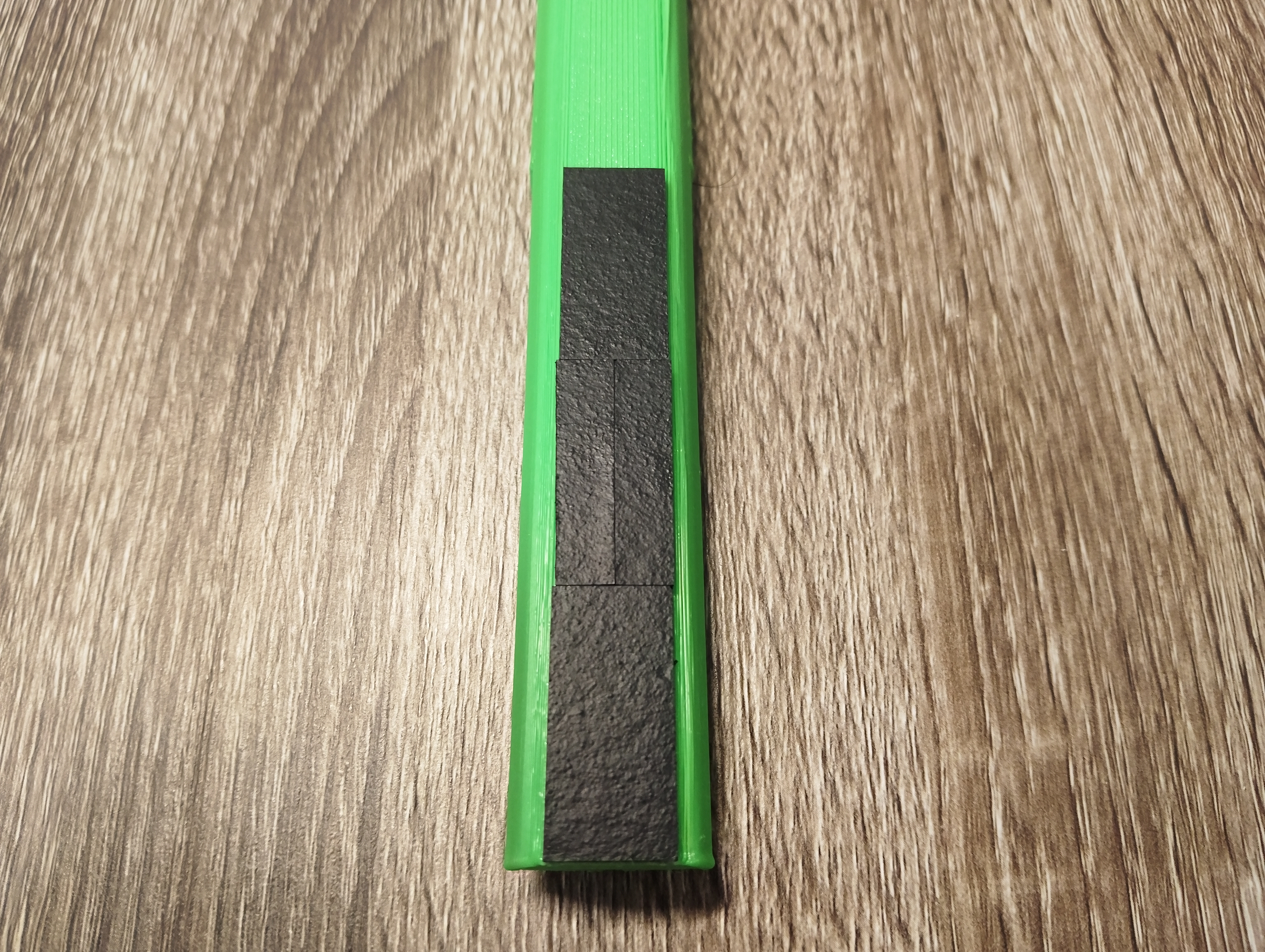

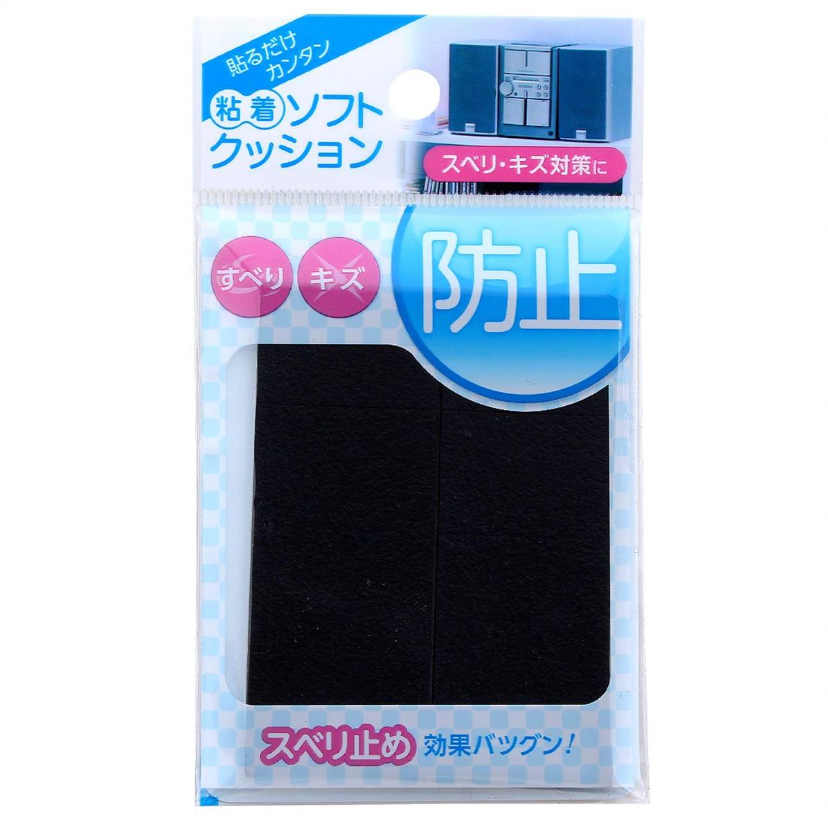

                              滑り止めを活用することで、より安定性（固定力）の向上が期待できる。 （必要であれば、写真と同様のものを購入していただき、本自助具に滑り止めを取り付ける）

                              Comments

                              Add Annotation Order

                            • 5．Outcome（結果）

                              0

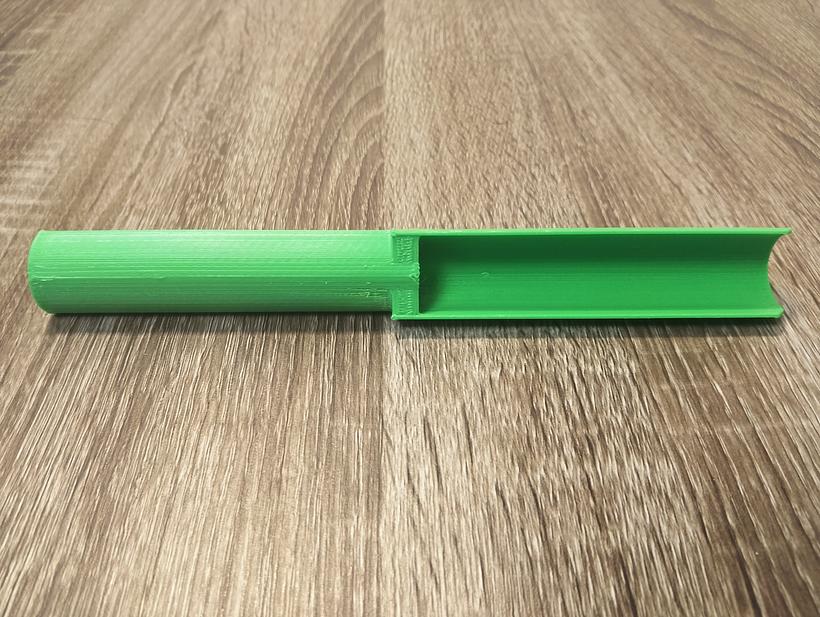

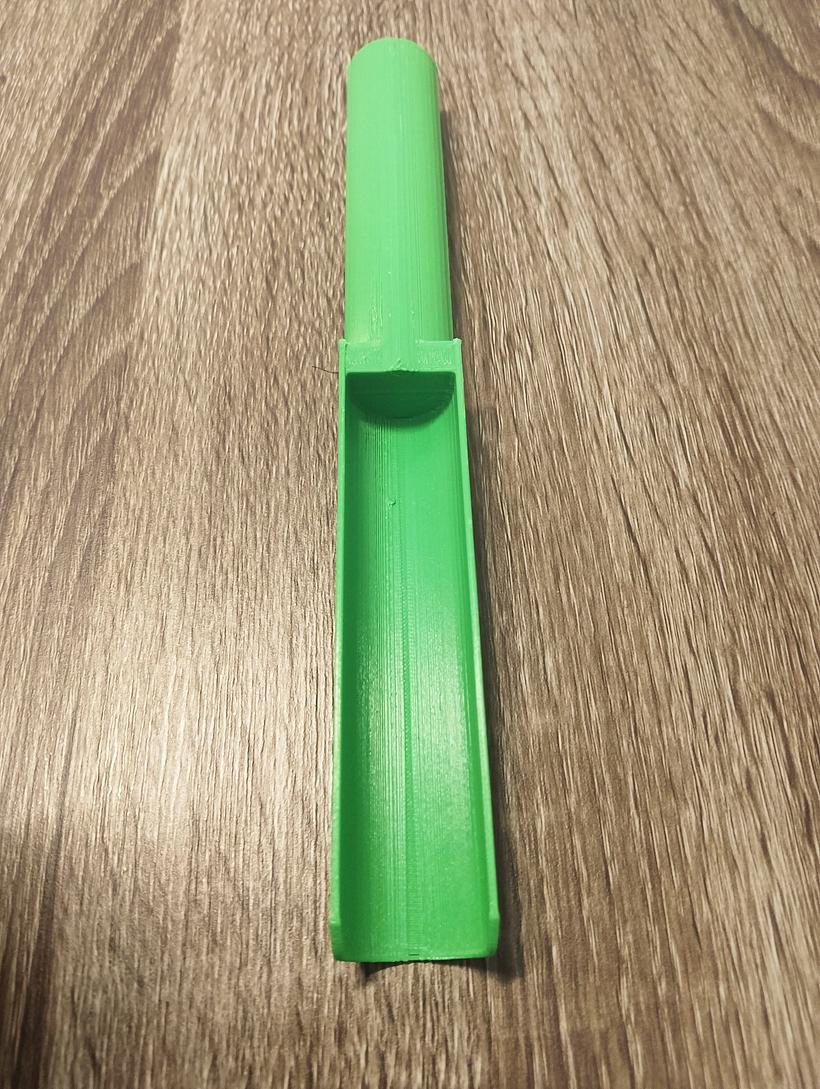

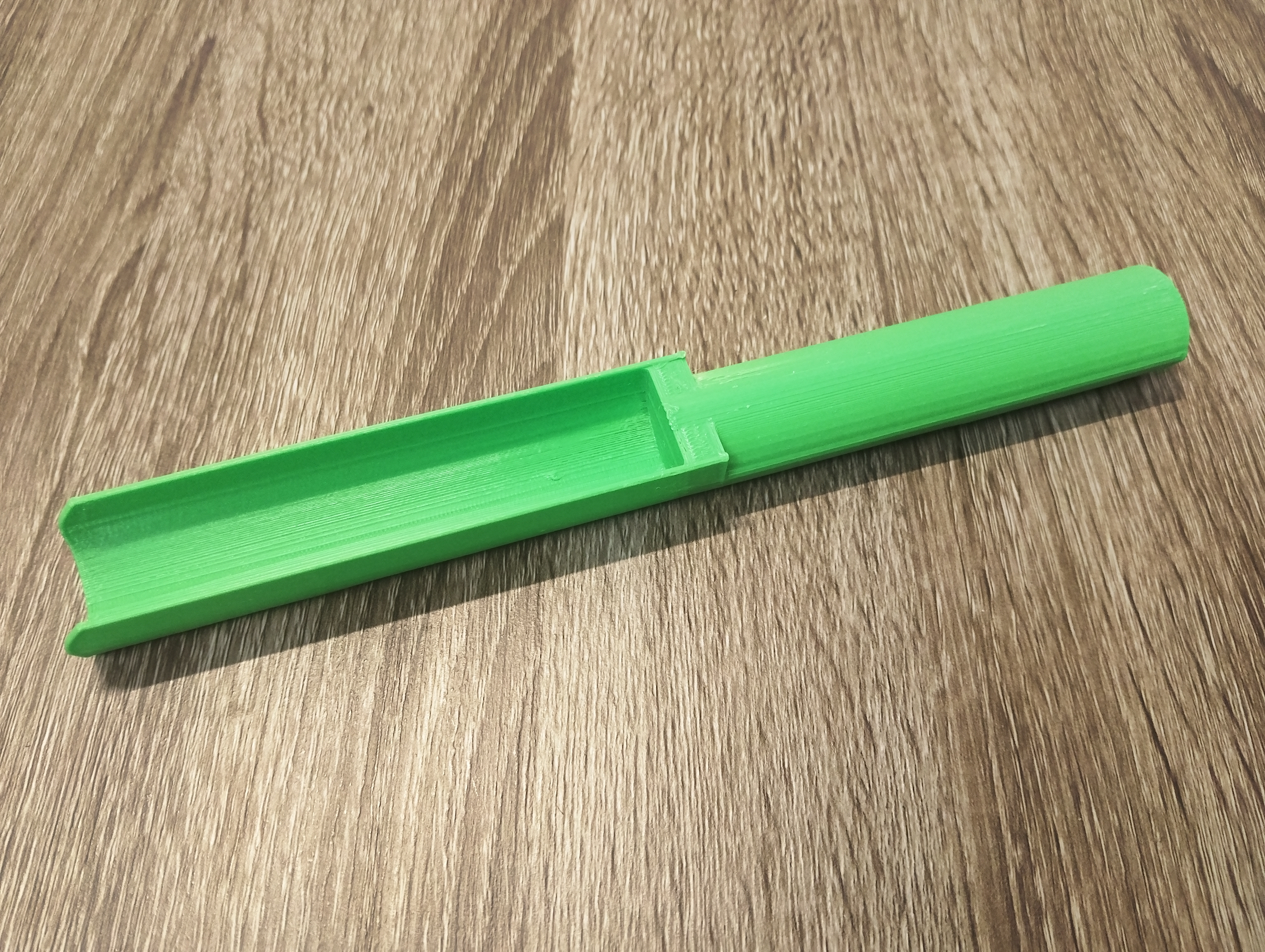

                              完成した自助具を使用することで、片手のみでも取っ手のない家庭用ごみ袋の口を縛ることが可能となった。 自助具が袋口を保持することで、使用者は片手のみで袋端を操作できるようになり、通常は両手を必要とする結び動作を遂行することができた。また、自助具を大腿部の下で固定する構造としたことで十分な安定性が得られ、結び目を締める際にも自助具が大きく動くことなく操作を行うことができた。

                              Comments

                                • さらに

                                  0
                                  　本自助具は椅子座位での使用を前提としているため、安全性にも配慮されている。ごみ袋を締め込む際には袋を引く動作が必要となるが、立位では重心移動によりバランスを崩す可能性がある。特に片麻痺者や高齢者では転倒リスクが高まることが考えられるため、座位で実施することで身体の安定性を確保し、安全に作業を行うことができると考えられた。
                                  　以上より、本自助具は片手でのごみ袋結び動作を実現するだけでなく、安全性や実用性の面でも有用である可能性が示された。
