ズボンエイドのクリップ

Created Date: 2025-09-01/ updated date: 2025-09-01
    Owner & Collaborators
    License
    ズボンエイドのクリップ by ICTRehabilitationResearchLab is licensed under the Creative Commons - Attribution-NonCommercial license.
    Summary
    ズボンエイドに使用した洗濯バサミの代用品として。
    去年投稿した作品を一から考え直したものになります。

    Materials

      Tools

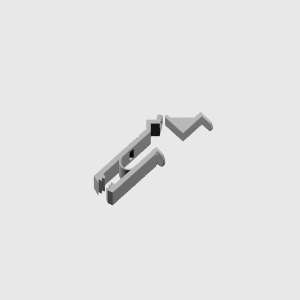

        Blueprints

          Making

          • 回転運動の方向

            0
            前回は締め付けを得るために、円盤を回して手元を広げて先端をテコの原理で狭めていたが

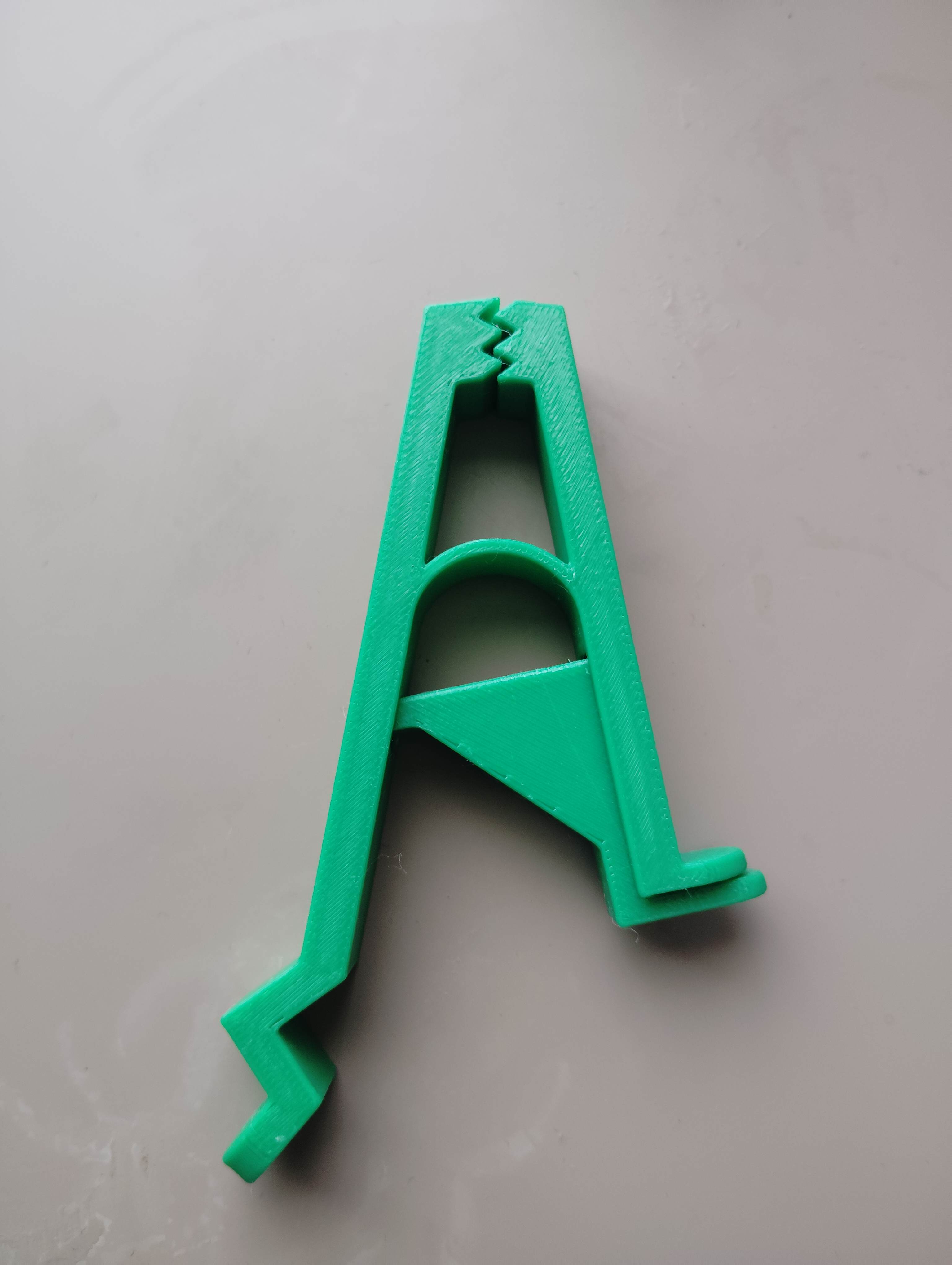

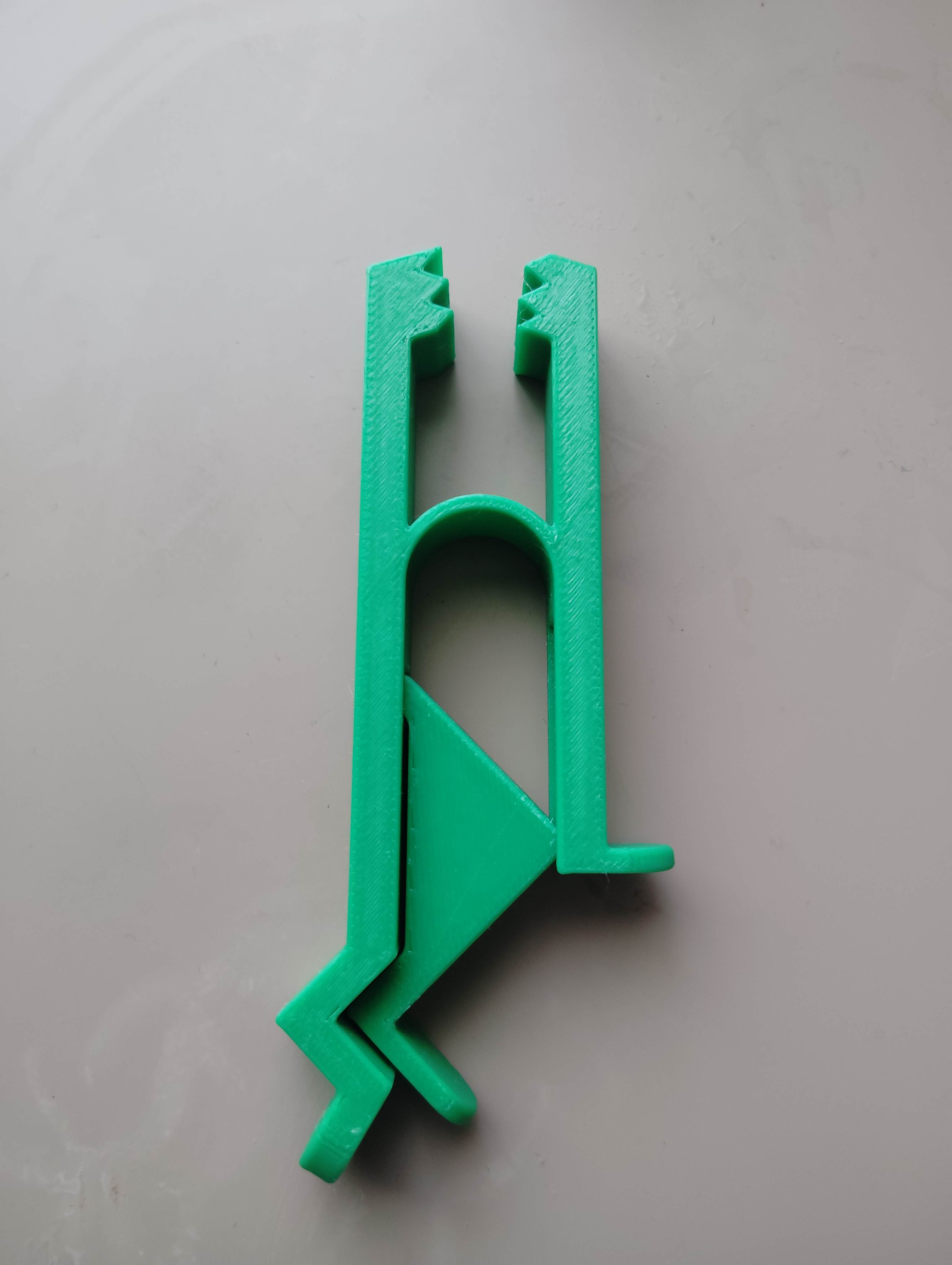

            同じように手元を広げるために円盤ではなく直線的に出来ないものかと思案。思いついたのが三角形、シーソーみたいな構造。

            Comments

                Add Annotation Order

              • 復元力の問題

                0

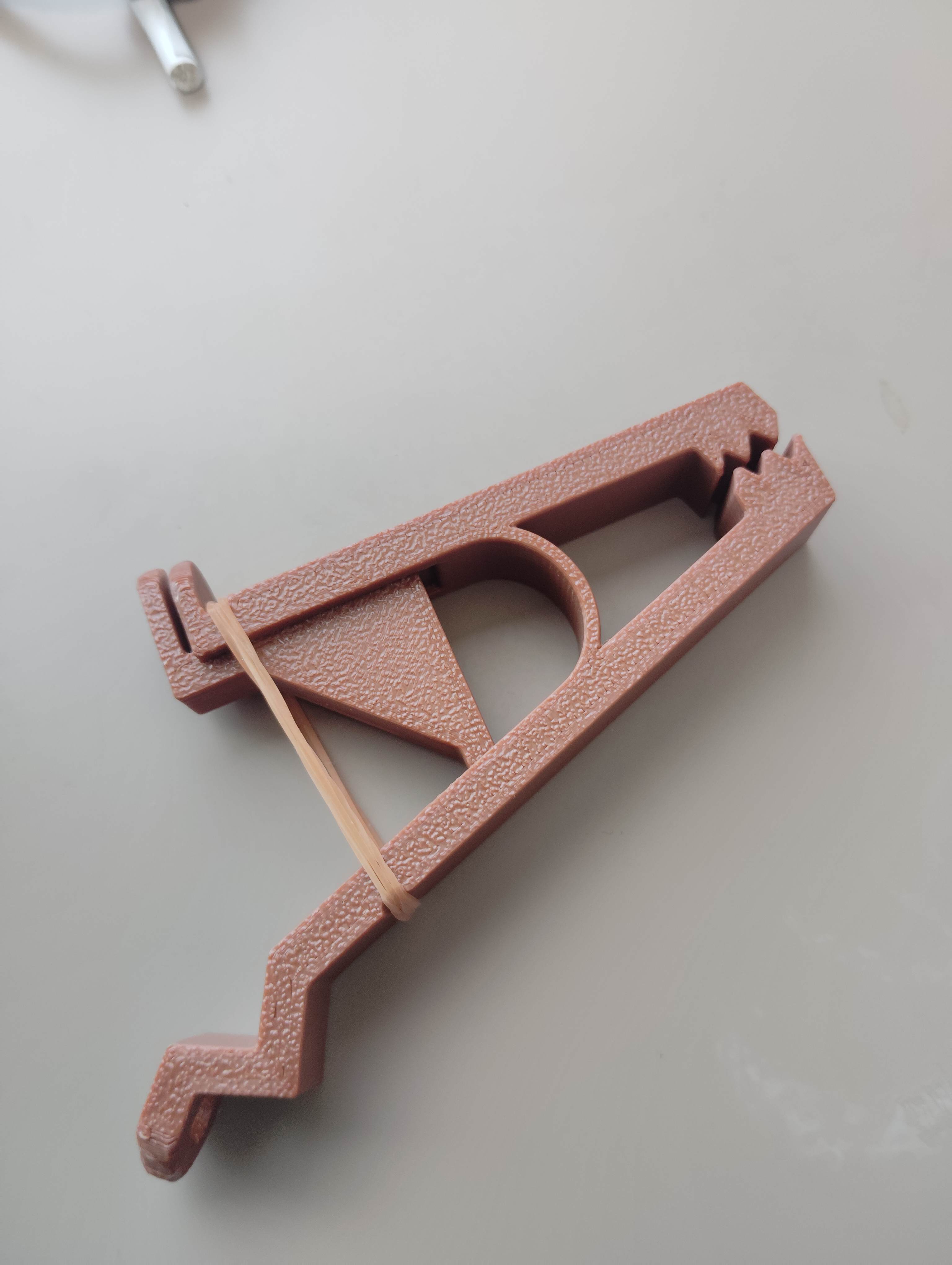

                「挟む」はいいが「緩める」で問題が、、、戻るには戻るが中に仕込んでいる三角形のパーツが不安定で落ちる（もしくはズレる）。今回も輪ゴムの力を借りることにする。

                Comments

                    Add Annotation Order

                  • 追加工

                    0

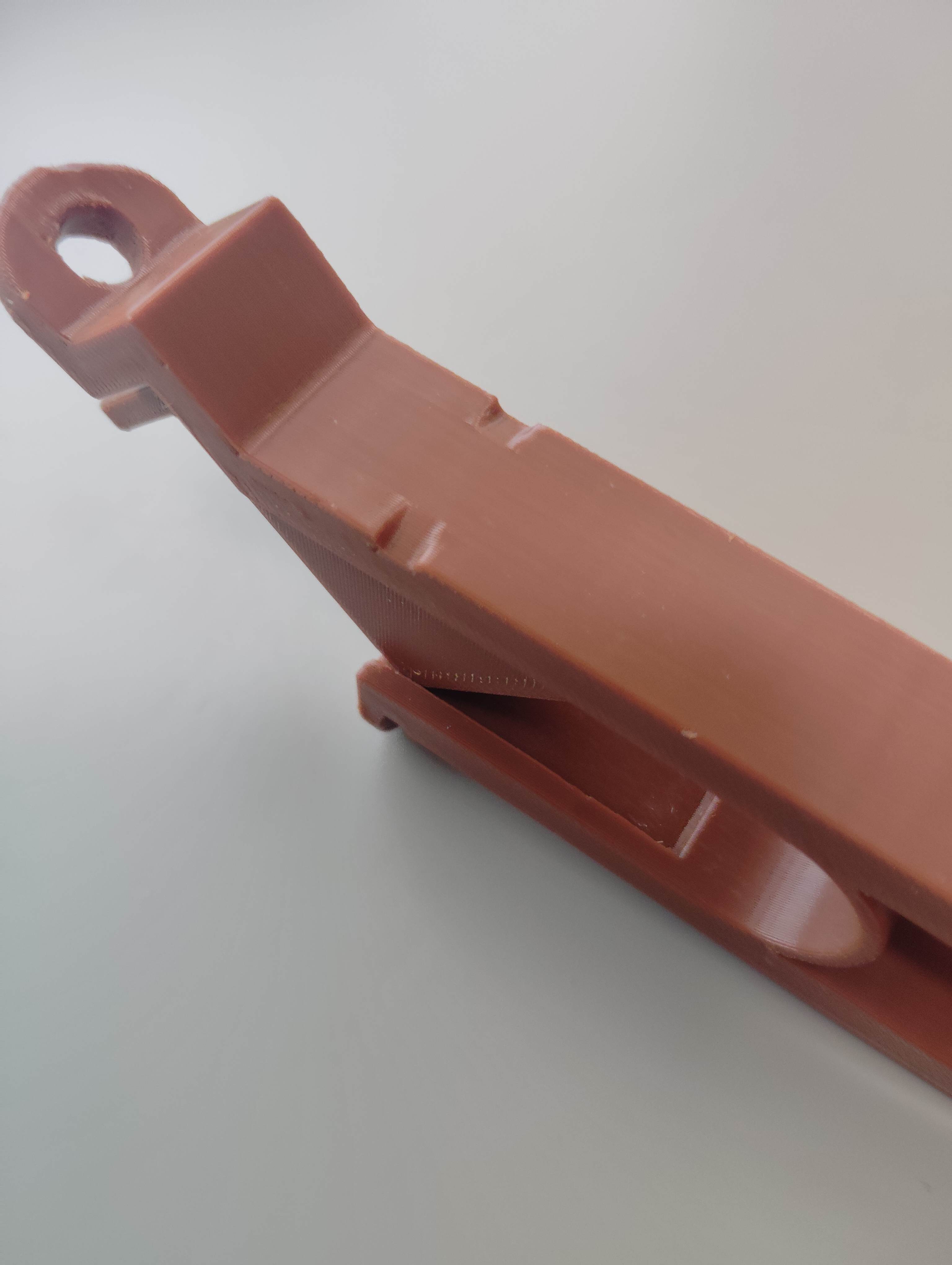

                    輪ゴムを使用するにあたって溝を刻んで輪ゴムが外れにくくなるように細工する。

                    Comments

                        Add Annotation Order

                      • 動きの確認

                        0

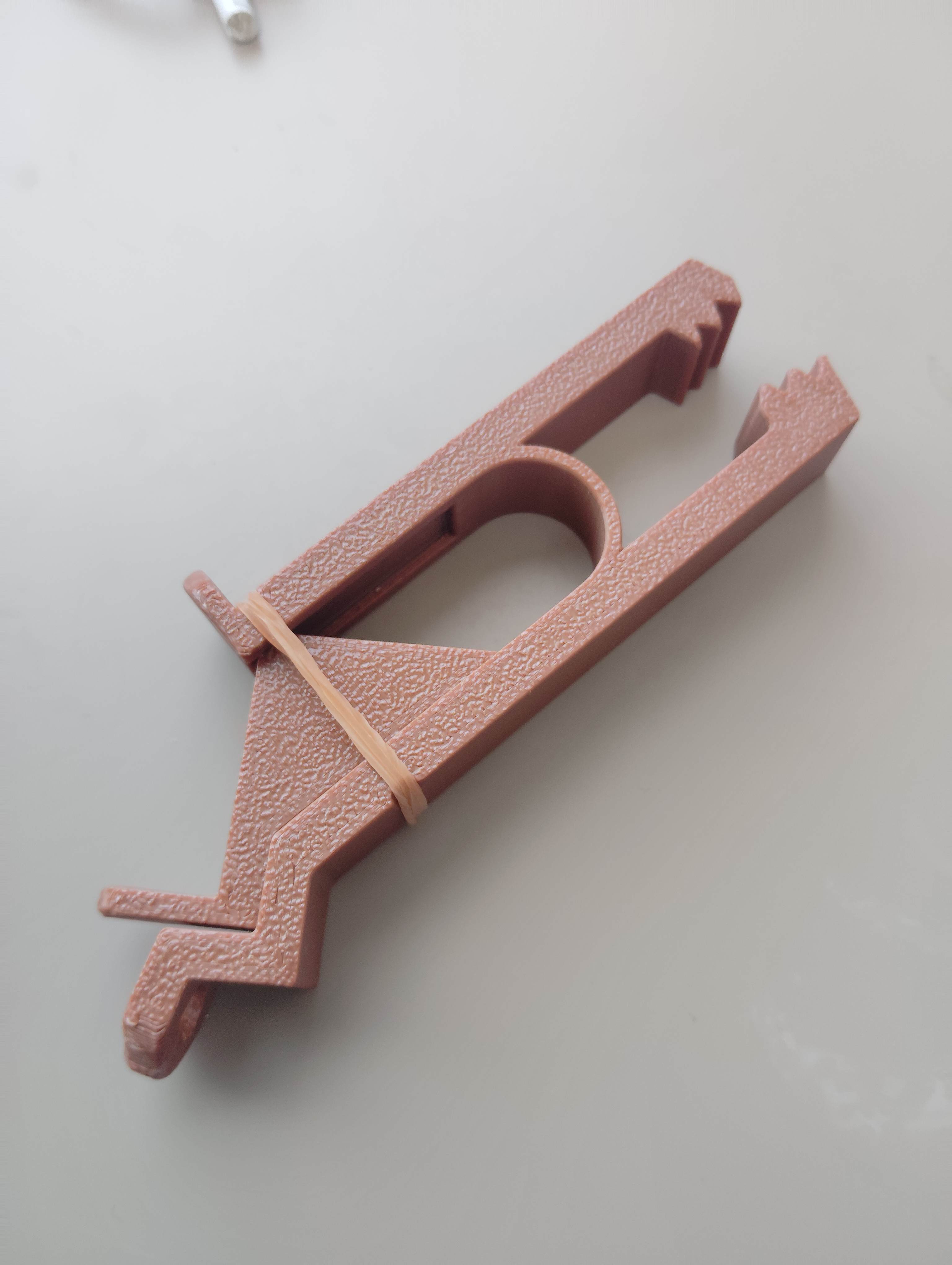

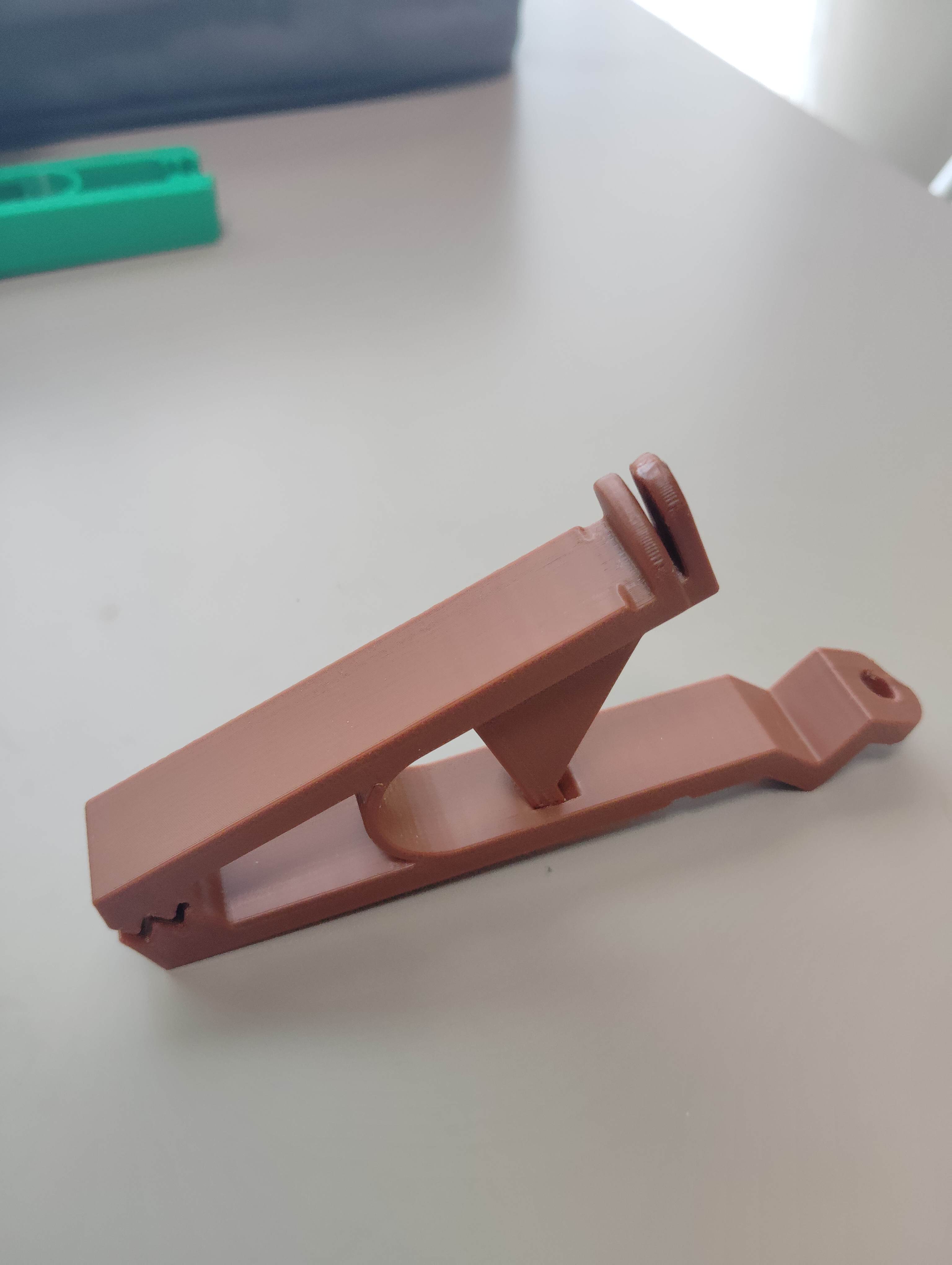

                        三角形がクリップ内部で90度と少し動くことでしっかりとした締め付け力が生まれた。
                        使用している輪ゴムは直径4.5㎝ぐらいで3回束ねてます。
