注入ストッパー

Created Date: 2026-08-28/ updated date: 2026-08-31
Owner & Collaborators
License
注入ストッパー by IY-project is licensed under the Creative Commons - Attribution license.
Summary
胃ろうからの栄養剤注入操作を、本人または家族が１回分の適量でできるようにするための器具です。

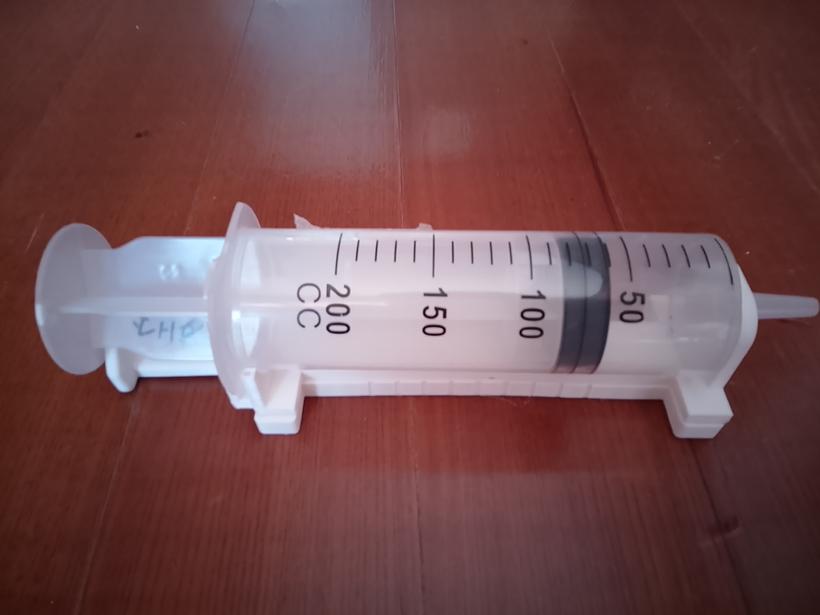

特別支援学校や外出先で医療者や家族がいない場合は，本人が一人で栄養剤の注入をシリンダーで行う必要がありますが、特に発達障害のある小児の場合はシリンダーを押し込むことを遊びのように捉えてしまい，一度に多量の注入をしてしまい嘔吐など体調不良の危険性が懸念されます．そこで本装具は注入用シリンダーに取り付け、１回の注入量以上にシリンダーを押し込めないようなストッパーを作成しました。

Materials

    Tools

      Blueprints

        Making

        • Why : なぜ作ろうと思ったのか

          0
          胃ろうからの栄養剤注入は，医師の指示を受けた医療者又は本人及び家族が実施する必要がある． 特別支援学校や外出先で医療者や家族がいない場合は，本人が一人で栄養剤の注入をシリンダーで行う必要がある．特に発達障害のある小児の場合は，シリンダーを押し込むことを遊びのように捉えてしまい，一度に多量の注入をしてしまい嘔吐など体調不良の危険性がある． 　基本的には大人が立ち会うことが基本ではあるが，場合によって目を離すなどのタイミングでの誤操作を防ぐ（必要以上の注入作業は行えない）機構があれば、このような事故を防げると思い作成した．

          Comments

              Add Annotation Order

            • How：どのように作成したか

              0

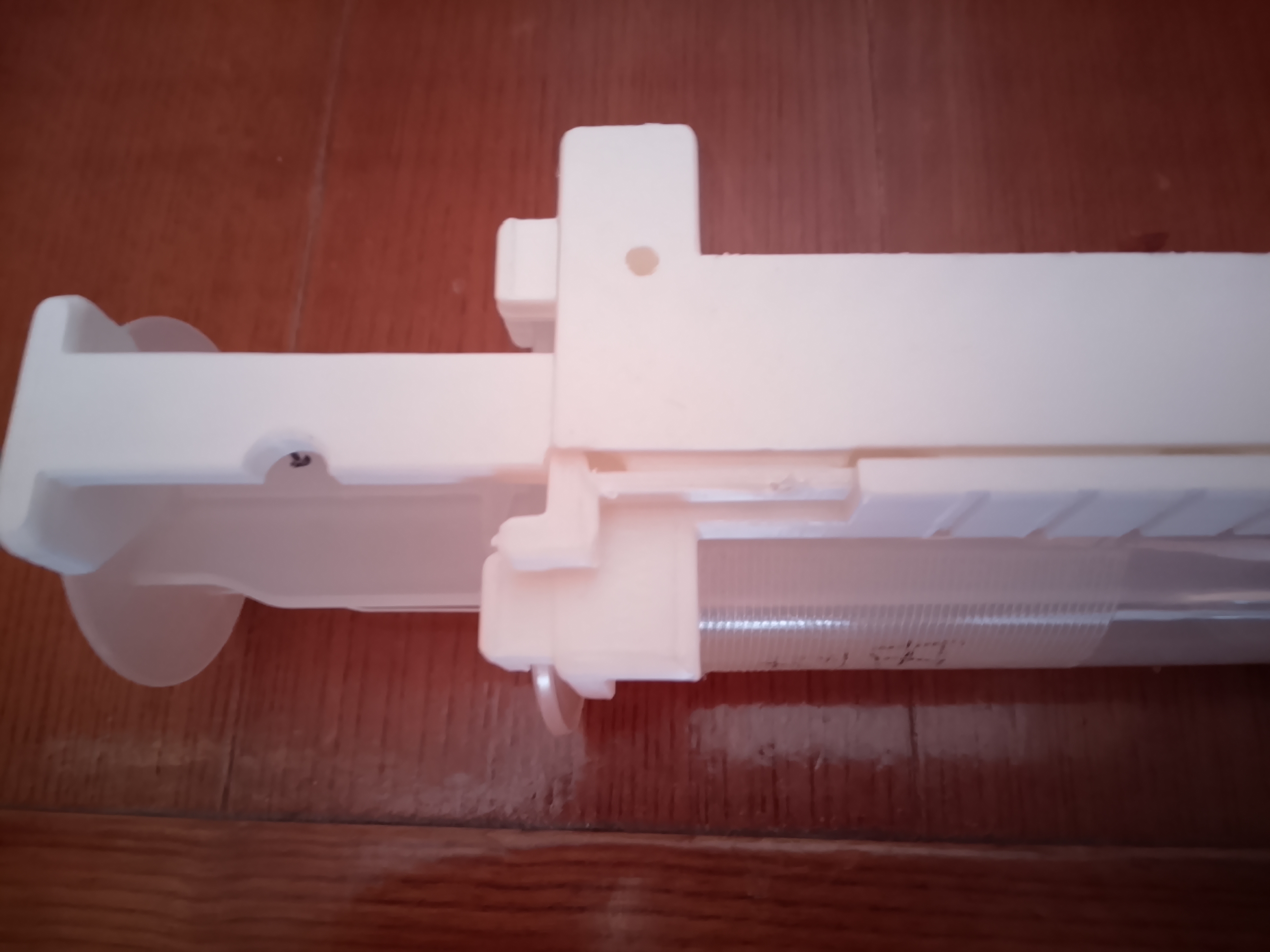

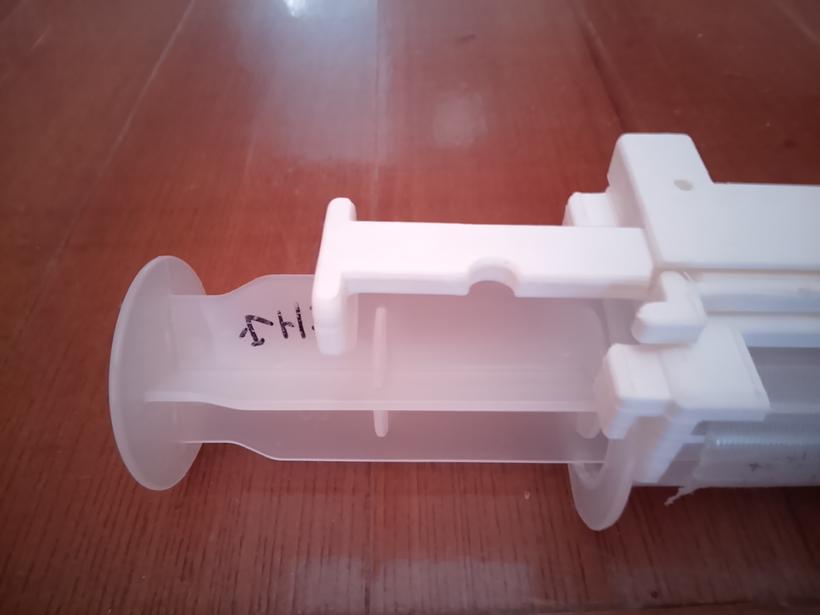

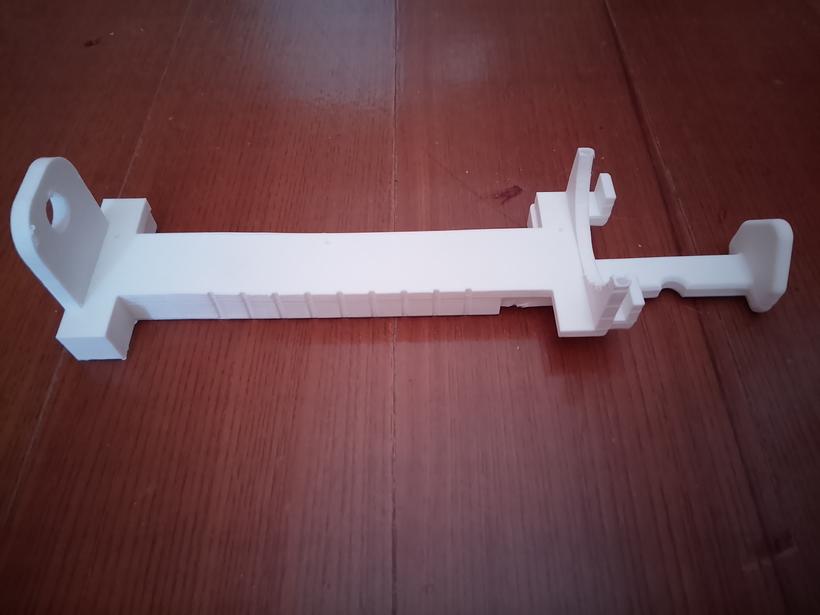

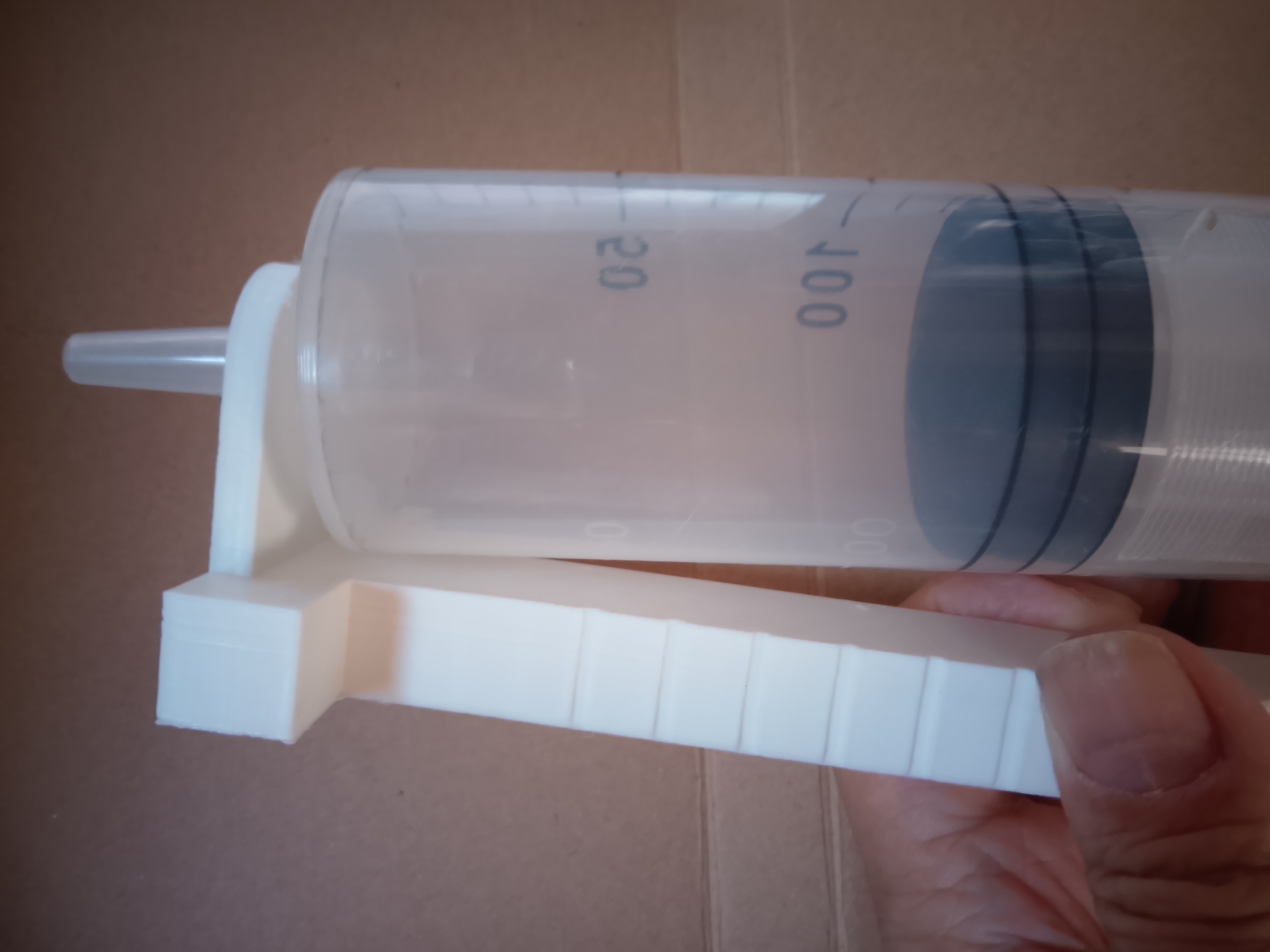

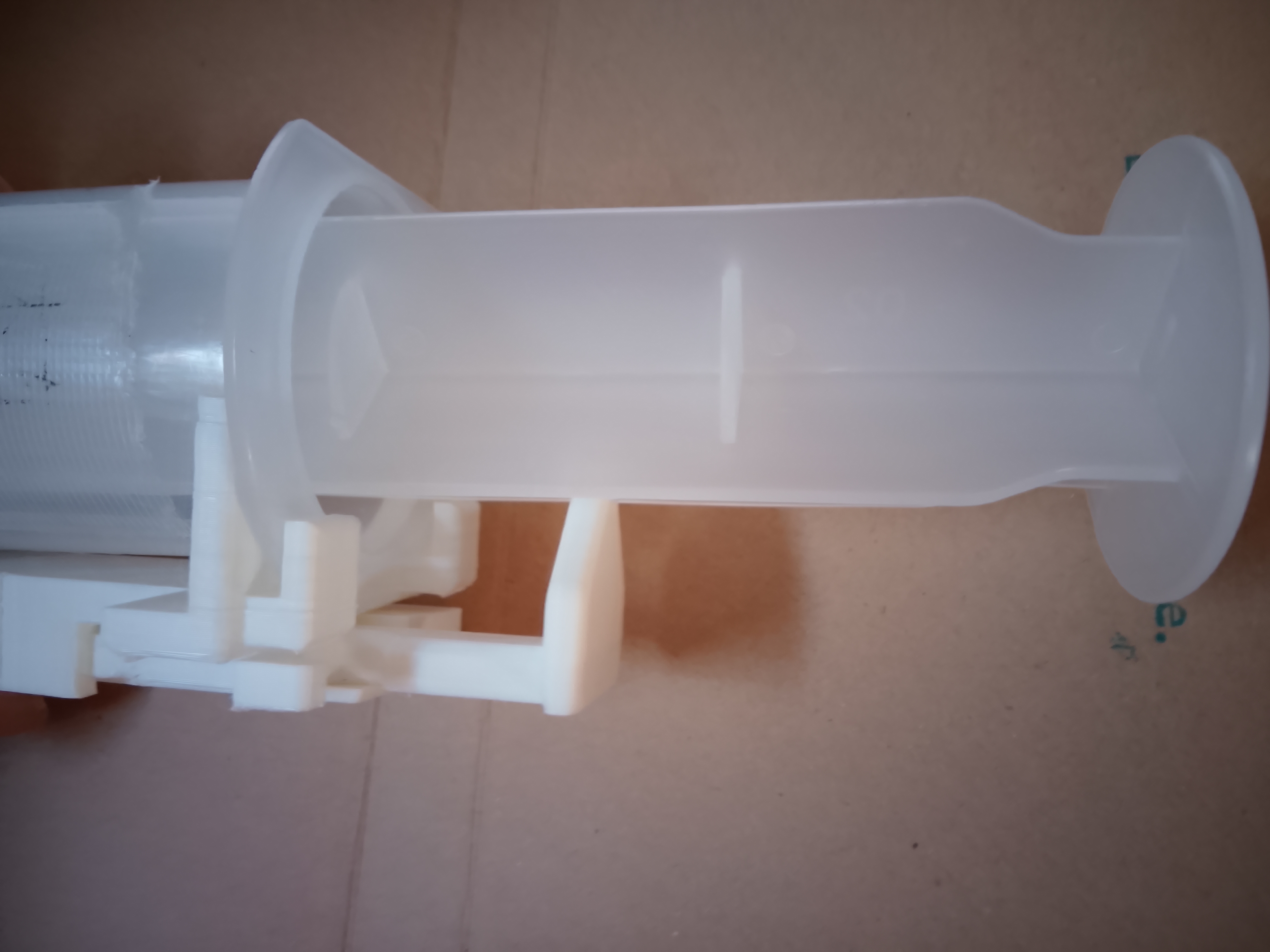

              本人（注入者）は位階分の適量を注入することができ、保護者は１回分の注入量を簡単に設定できる必要がある。そこでシリンダーの動きを止めるストッパー棒を設定し、そのストップ位置（一回の注入量に応じた）をストッパー棒に着けた溝でロックがかかるようにした。またそのロックは保護者によって簡単に解除、再設定ができるような機構にした。

              Comments

                • 工夫したところ

                  0

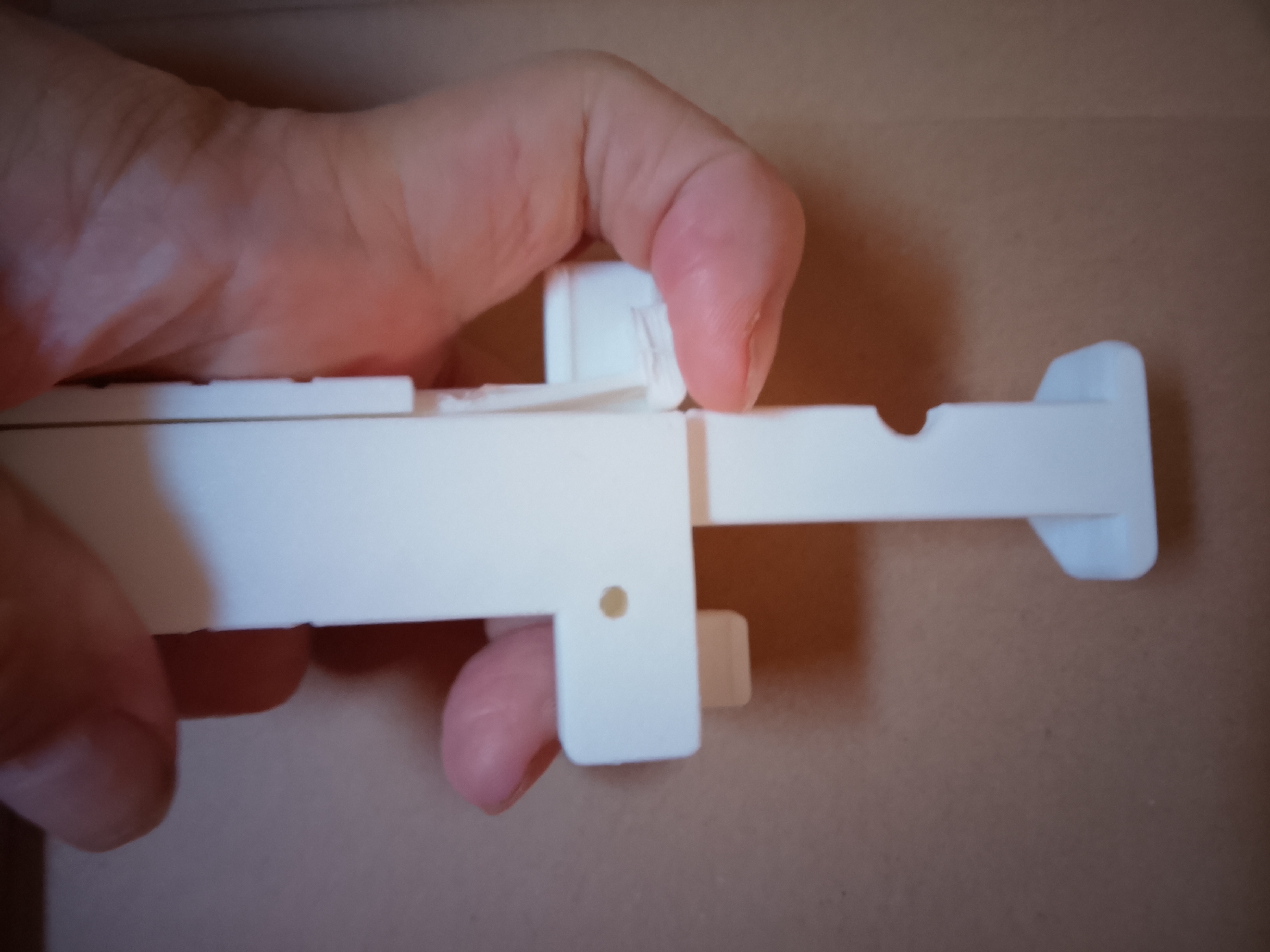

                  ストッパーのばね部分
                  ３Dプリンターのフィラメント（ABS、PLA）でばねの柔らかさと強度を両立させるための形状（長さ、厚さ）を最適化した。

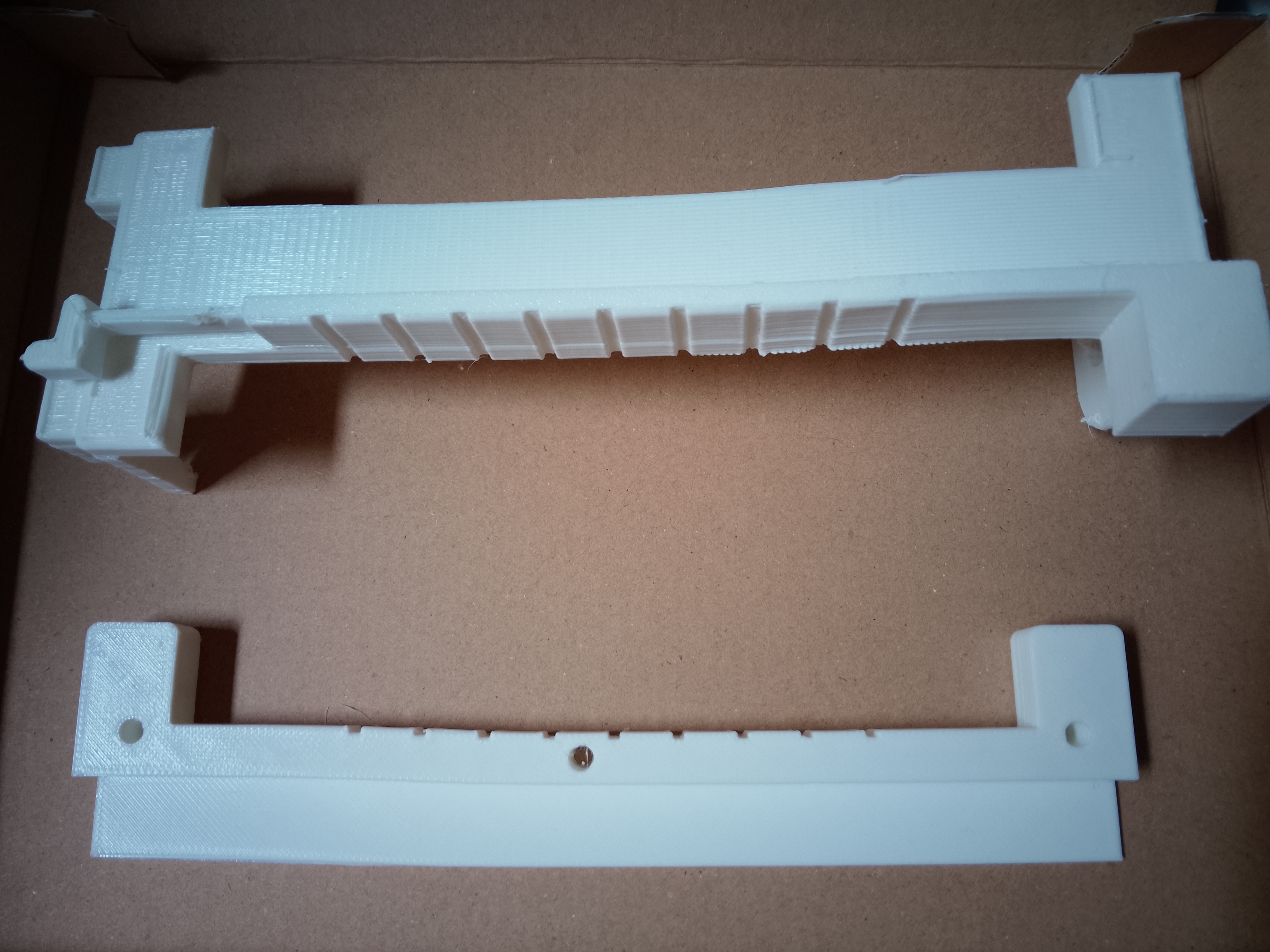

                  ストッパー棒を取り付ける溝
                  最初ストッパー全体を１個にして、ストッパー棒を挿入する部分を穴上にしていたが、プリンターの特性上穴の部分にサポート材が埋まり、印刷後にサポートを取り出すのに苦労した（サポート材をきれいに除去きれなかった）。そこで穴の部分を２つの部品に分割し（本体＋穴のカバー）再現性を向上させた。

                  Comments

                  Add Annotation Order
                Add Card Order

                References

                  Usages

                    Project comments
