    Summary

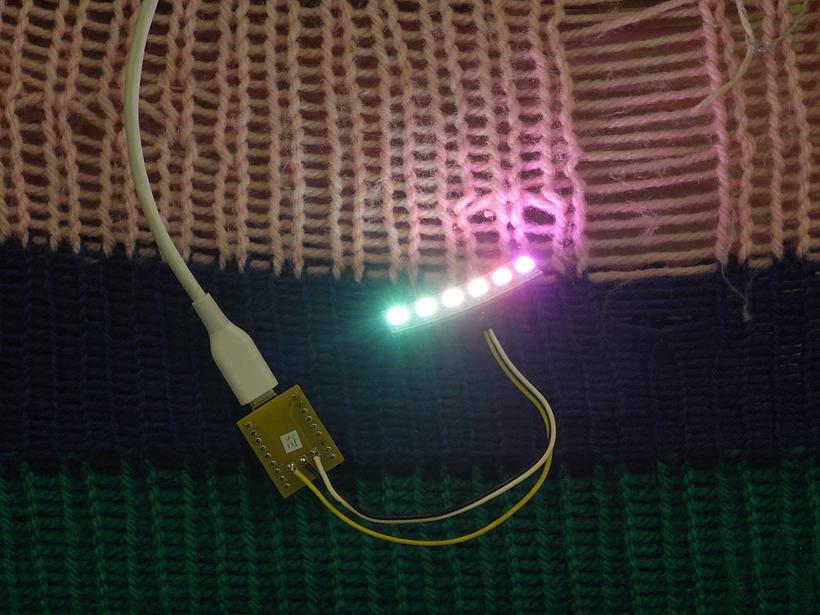

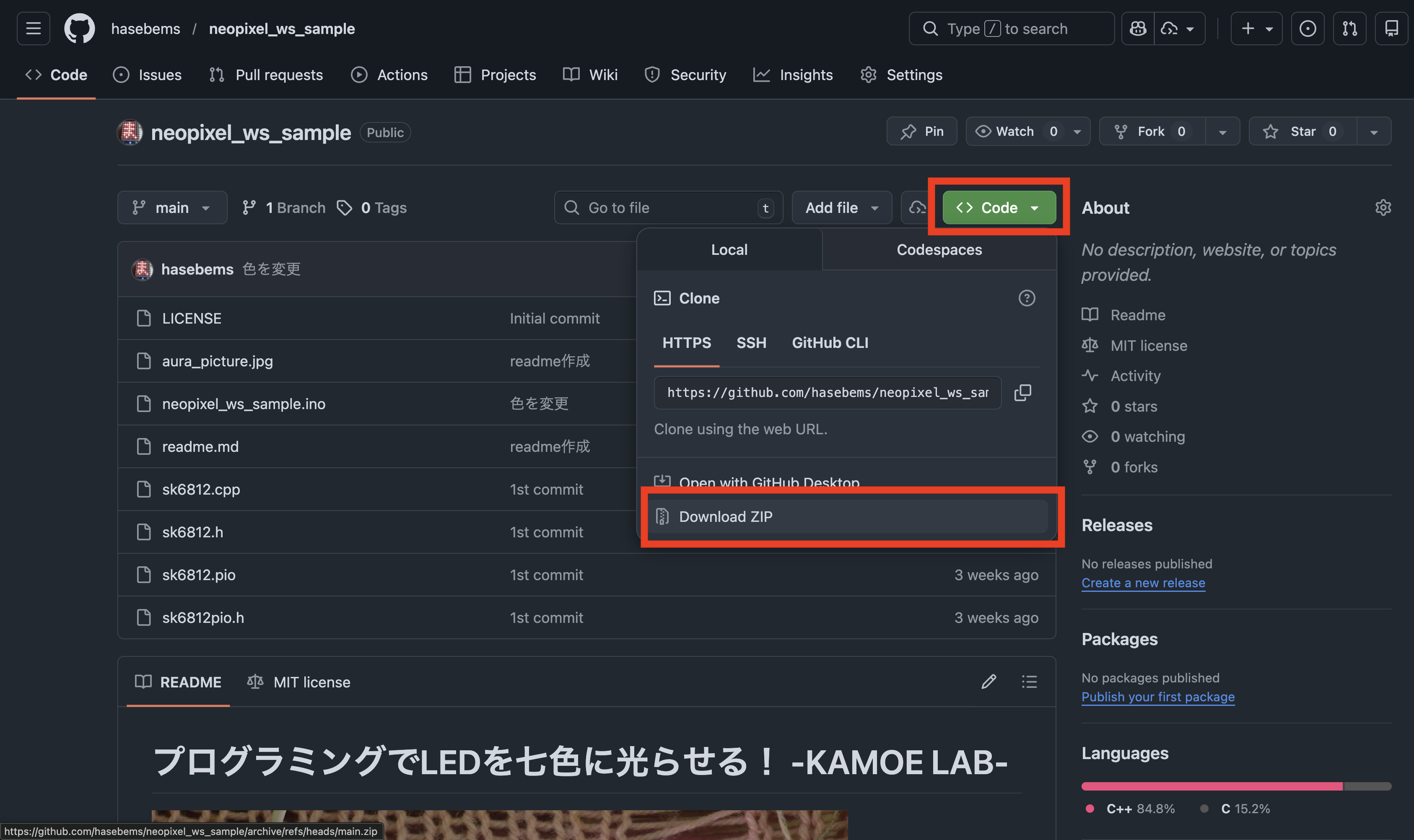

    2026年2月7日に開催される「プログラミングでLEDを光らせる！ KAMOE LAB」の解説ページです。ワークショップ参加前の事前準備、およびワークショップ当日の作業内容に関する情報などを記載していきます。

    Materials

      Tools

        Blueprints

          Making

          • WS参加前の事前準備のお願い

            0

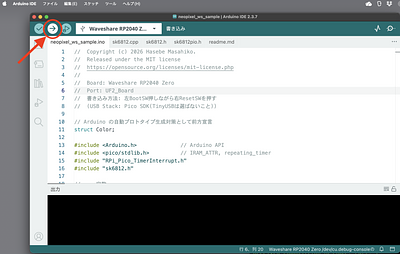

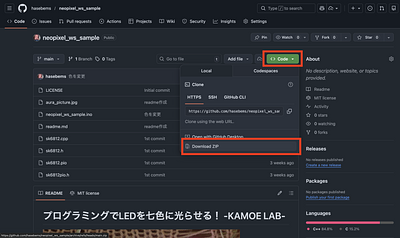

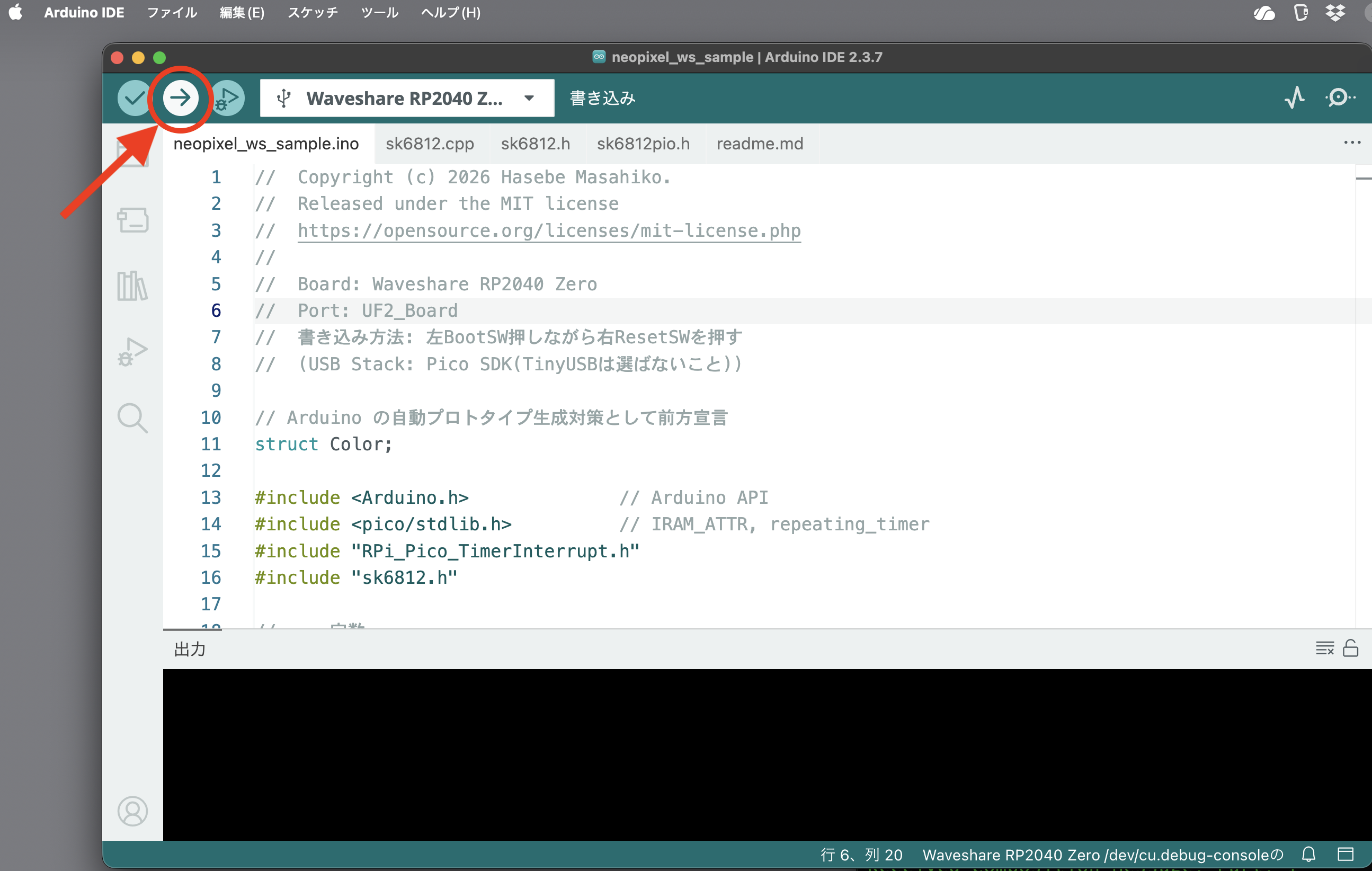

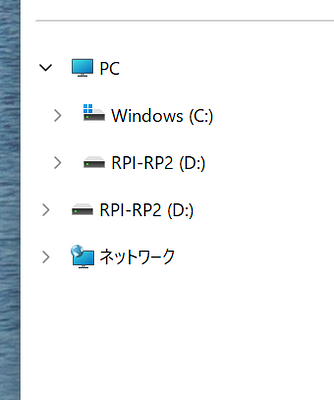

            今回、プログラミングにはArduino IDEというアプリを使用します。このアプリのインストールと、アプリ内に追加するボードのインストールが必要となりますので、順を追って説明します。

            Comments

              • Arduino IDEのダウンロード

                0

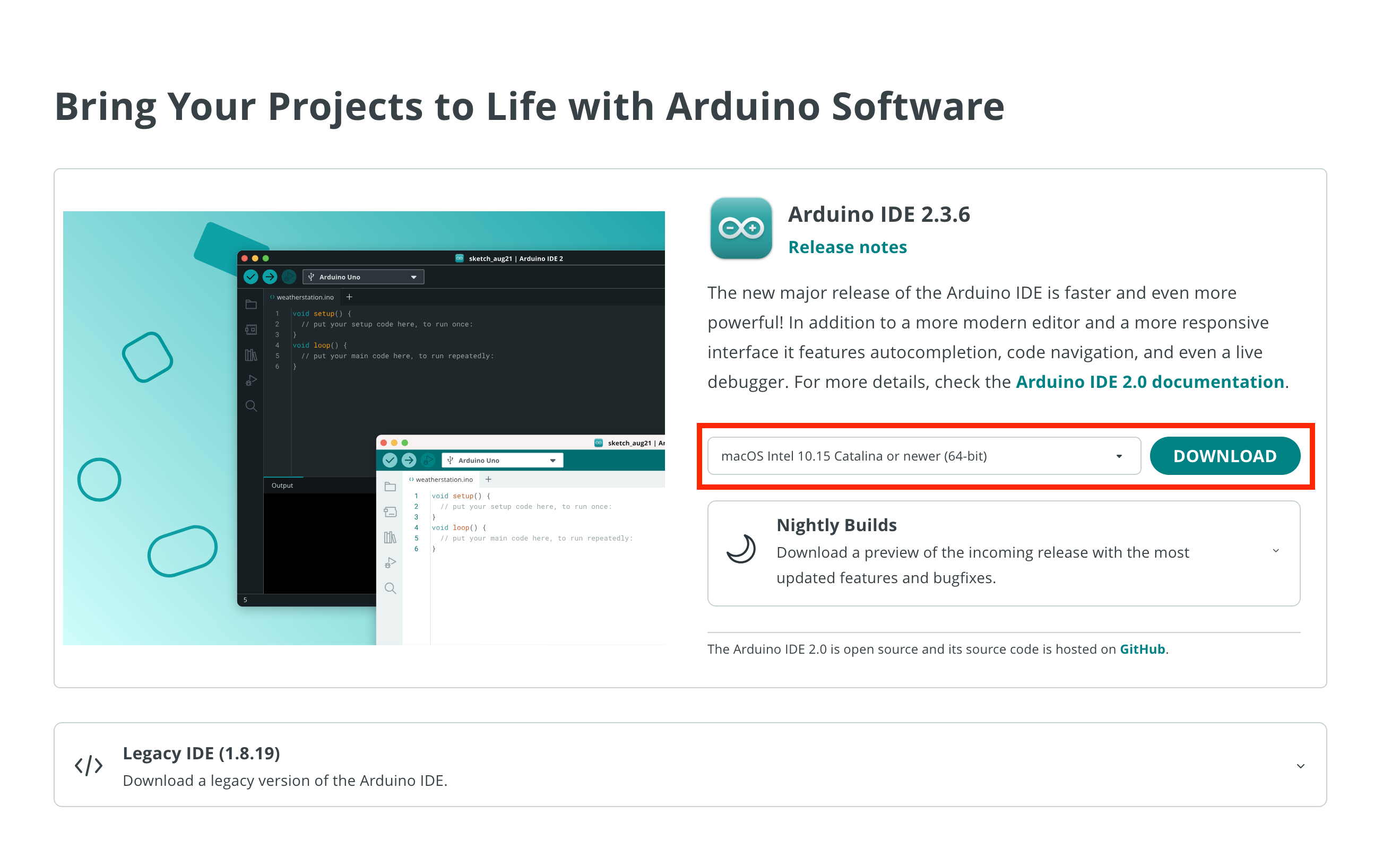

                まずは以下のページにアクセスしてください。

                赤枠の欄に記載されているOSが、自分のPCと同じものになるよう選択肢より選びます（最初の状態で同じものになっているようです）。
                その後、DOWNLOADボタンを押します。
                するとダウンロードフォルダに、インストールプログラムがダウンロードされます。

                Comments

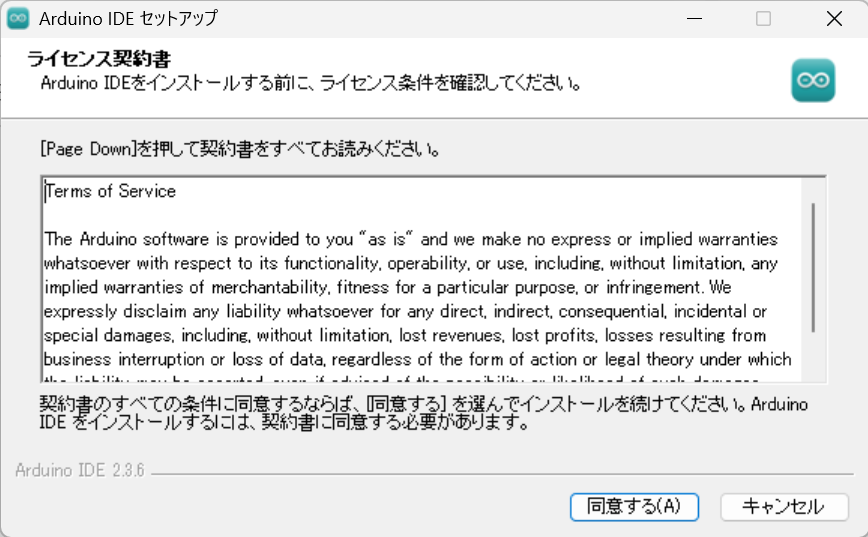

                • Arduino IDEのインストール

                  0
                  ダウンロードしたファイルをダブルクリックします。

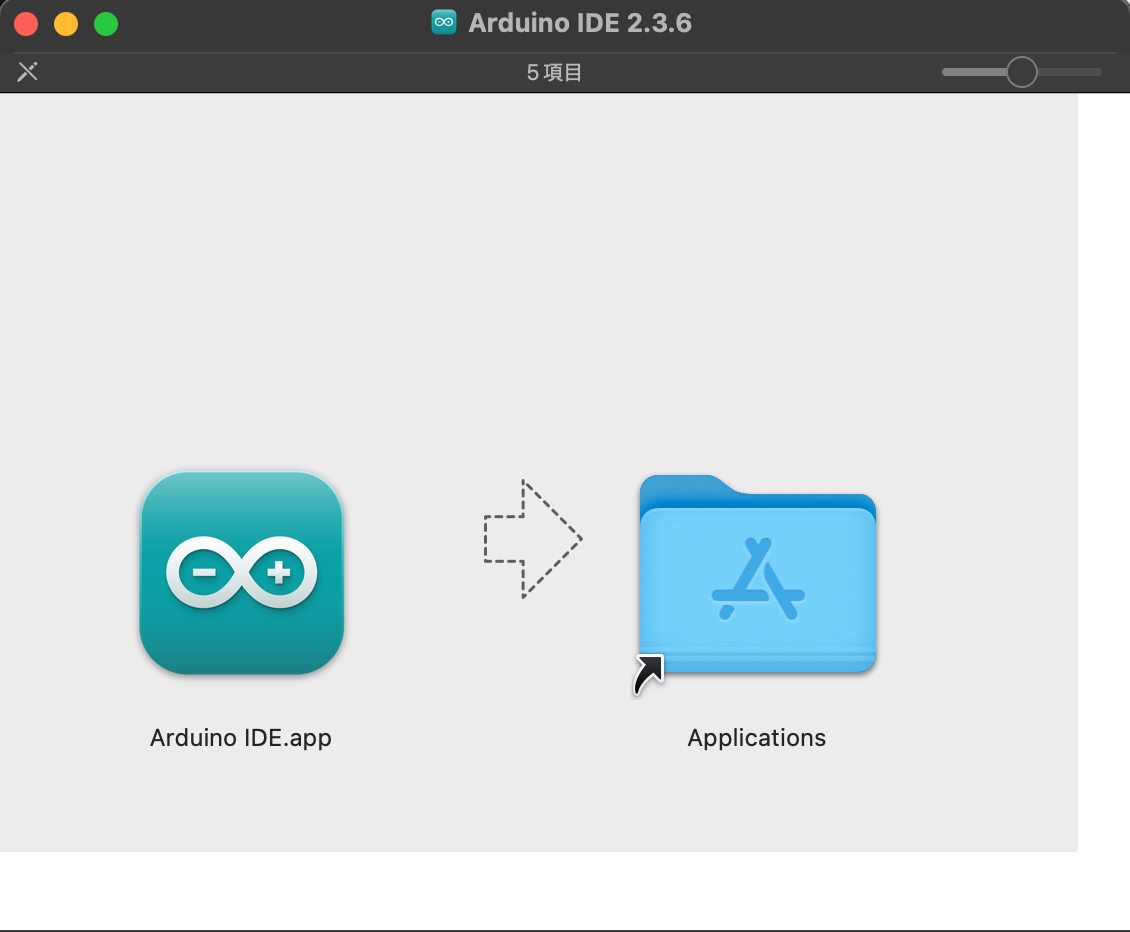

                  Macの場合、左のアイコンを右のフォルダの上にドラッグするとインストール出来ます。

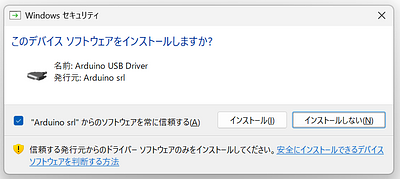

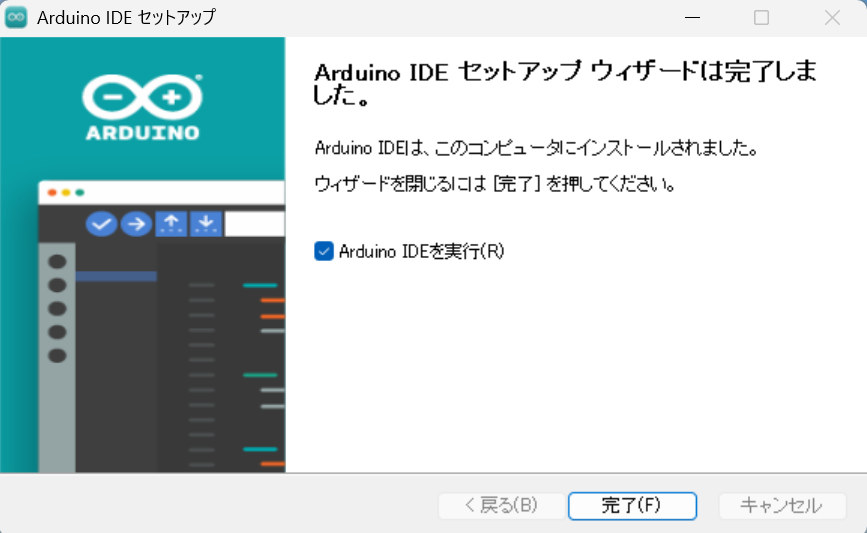

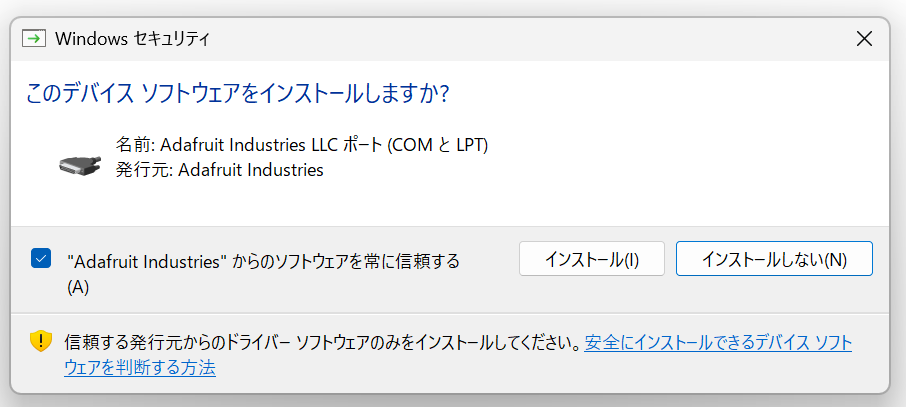

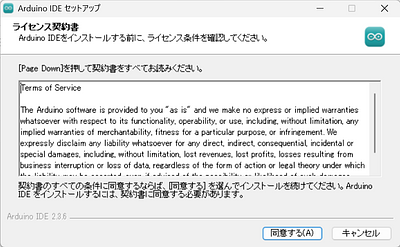

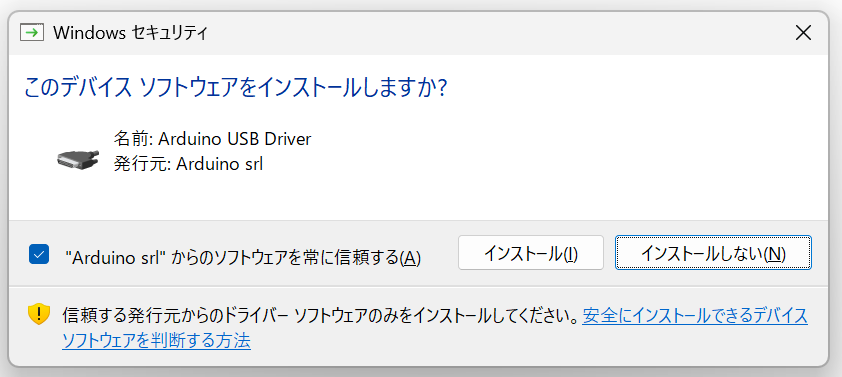

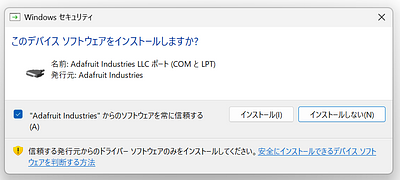

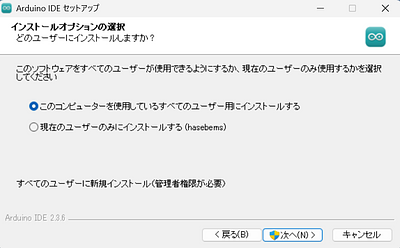

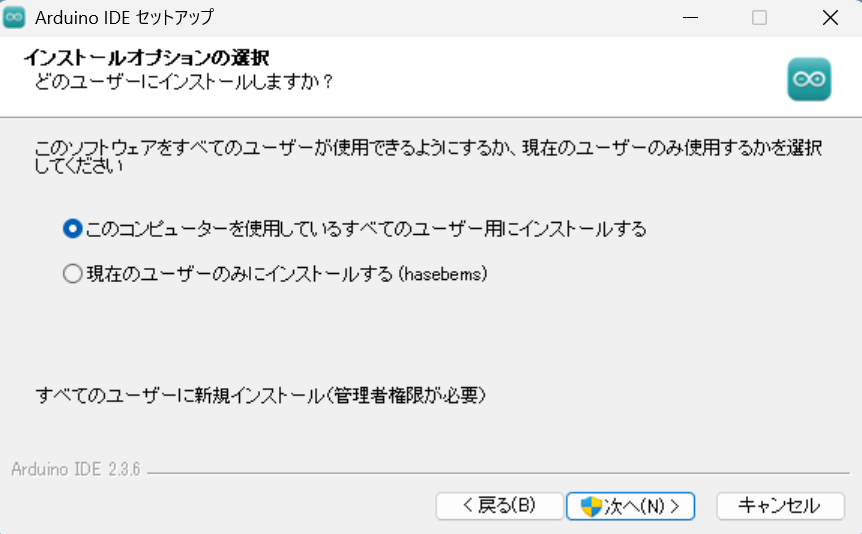

                  Windowsの場合、インストールの際、いくつかの小ウインドウが現れ、「同意する」「次へ」などを押す必要があります。また、インストールしたあと、Arduino IDEが立ち上がりますが、その途中でもいくつかのドライバのインストールを要求されますので、全てインストールしておいてください。

                  Comments

                  • 何はともあれ日本語モードにする

                    0

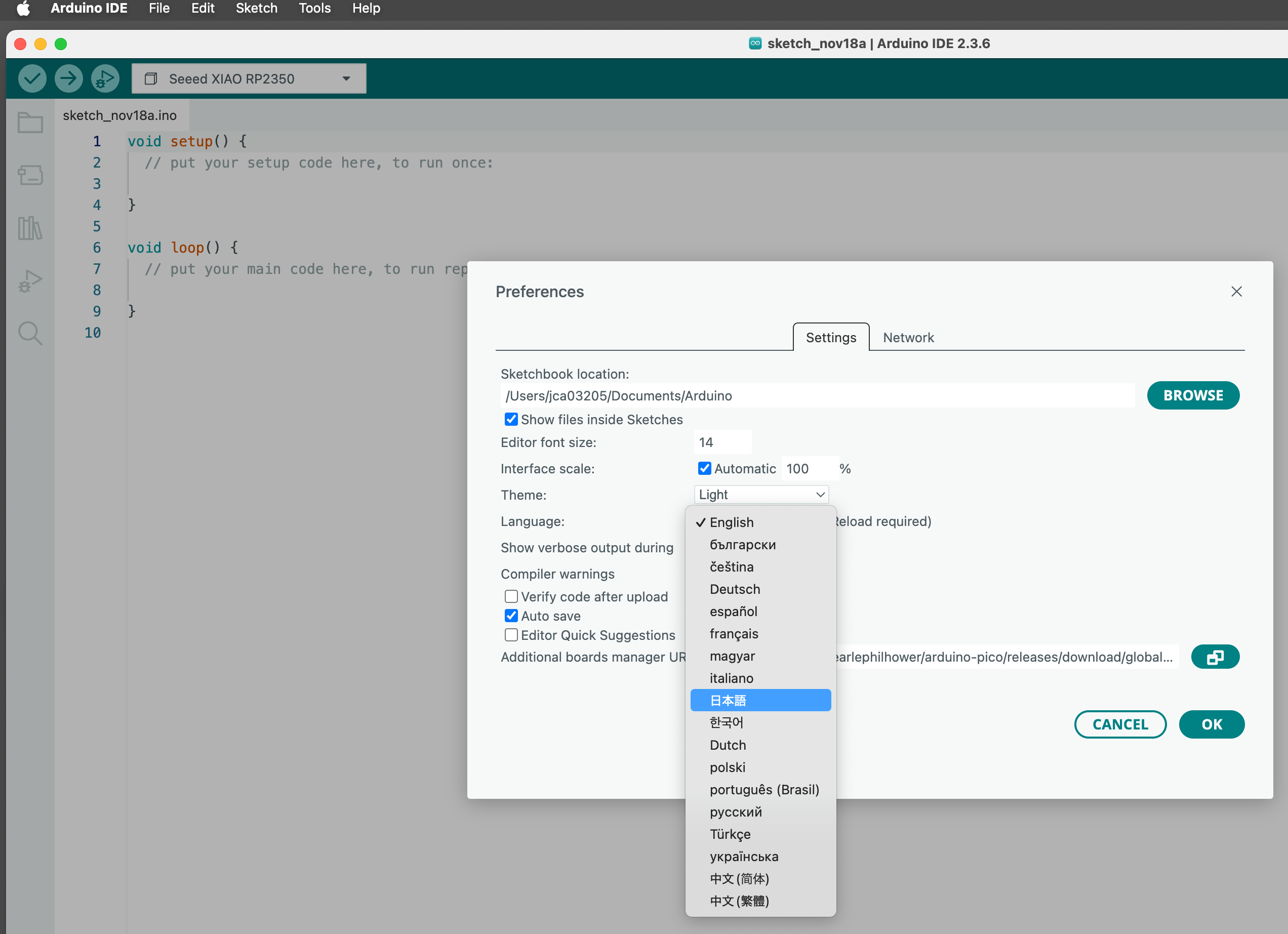

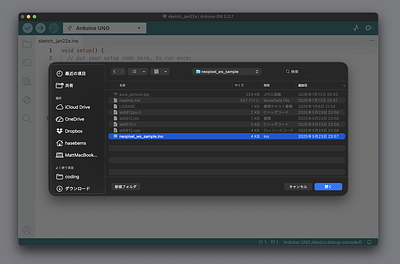

                    Arduino IDEを立ち上げて、上の Arduino IDE メニューより 「Preferences...」を選びます。
                    Preferencesのウインドウが中央に現れるので、まずは言語を日本語に変えましょう。

                    Comments

                    • ボードをインストールする1

                      0

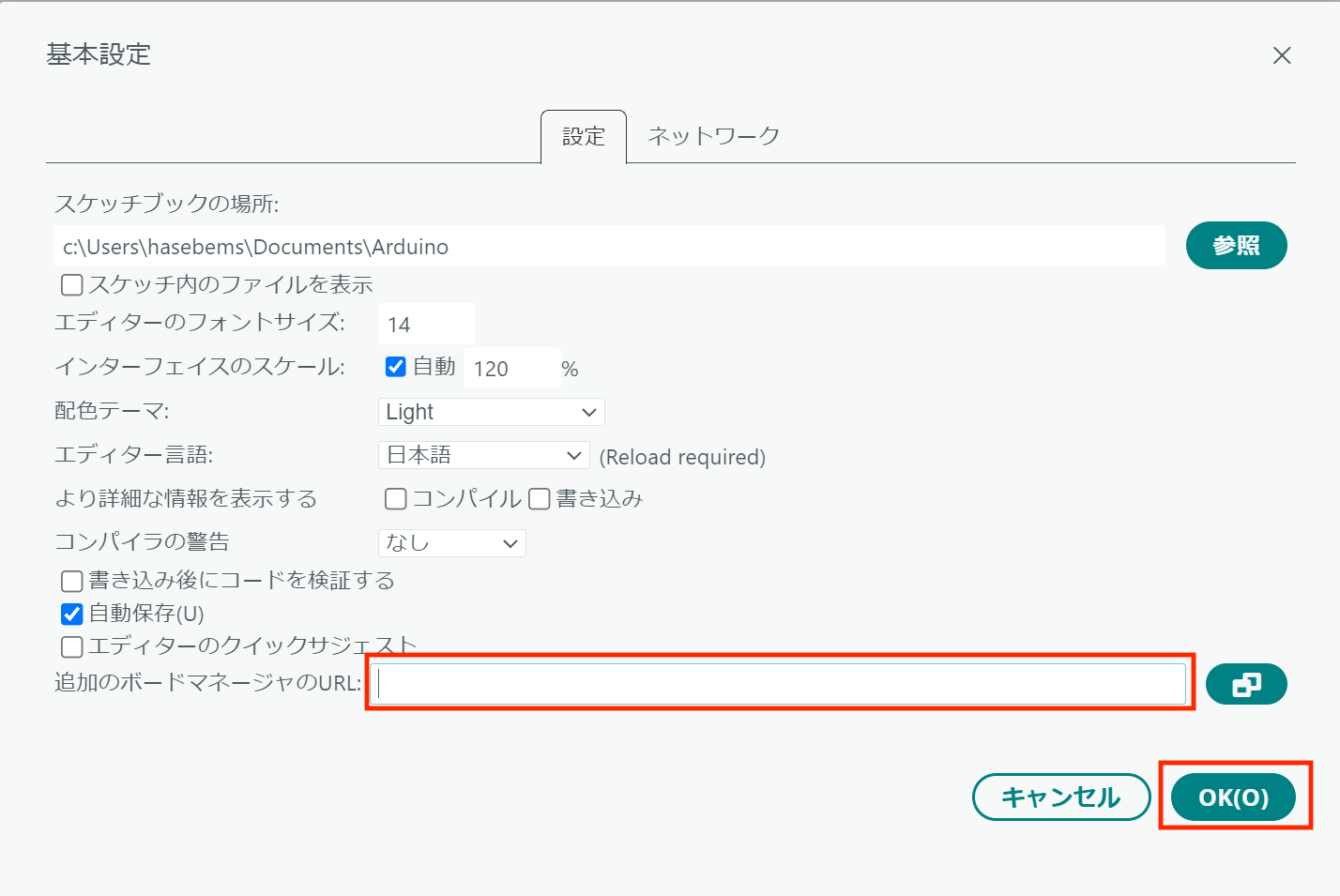

                      ファイルメニューから「基本設定...」を選び、基本設定画面を開きます。
                      下の方の「追加のボードマネージャのURL」の欄に以下のURLを貼って、OKボタンを押します。
                      https://github.com/earlephilhower/arduino-pico/releases/download/global/package_rp2040_index.json

                      Comments

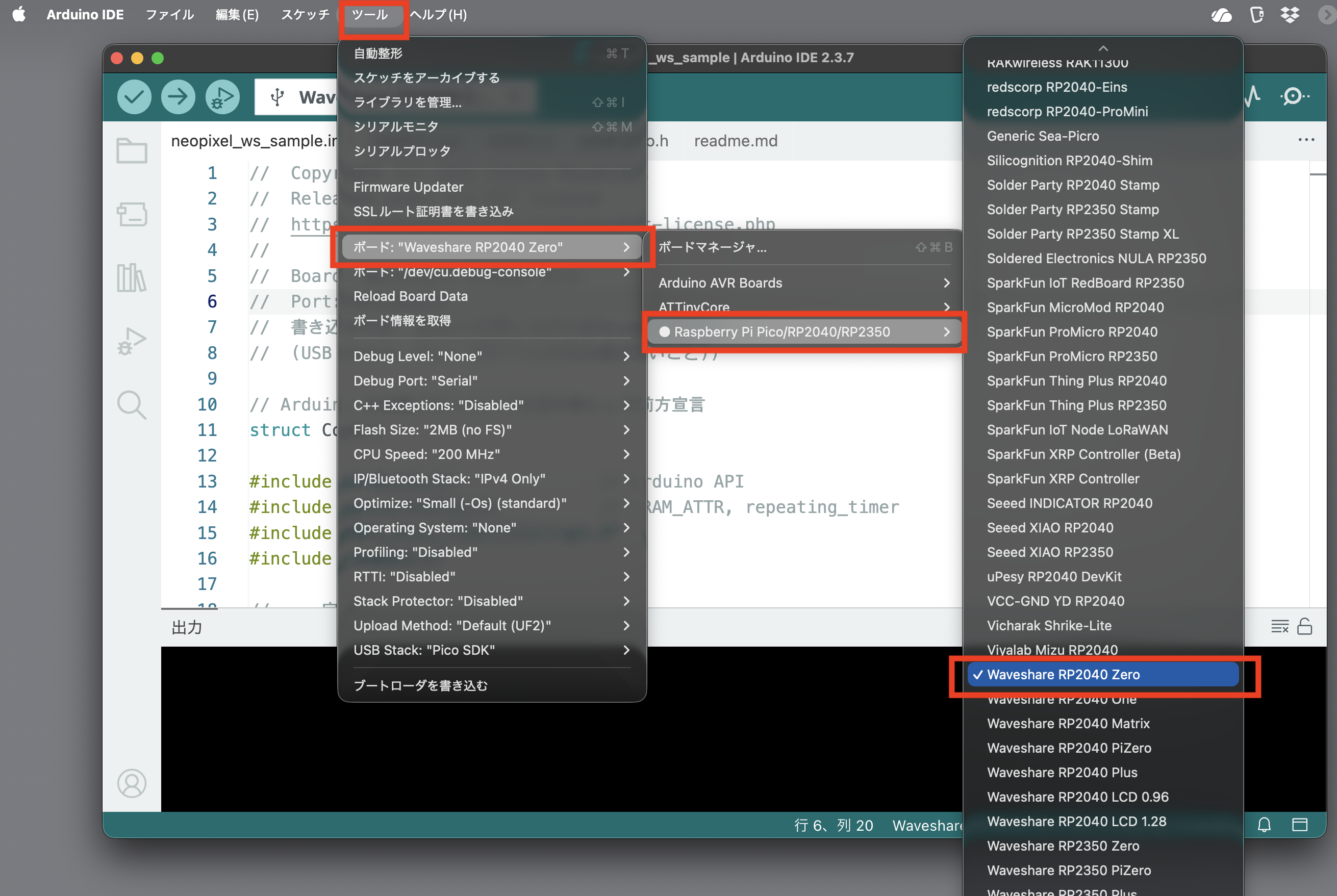

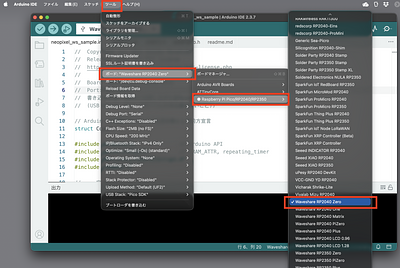

                      • ボードをインストールする2

                        0
                        右の３枚の画像にしたがって、ボードのインストールを行います。

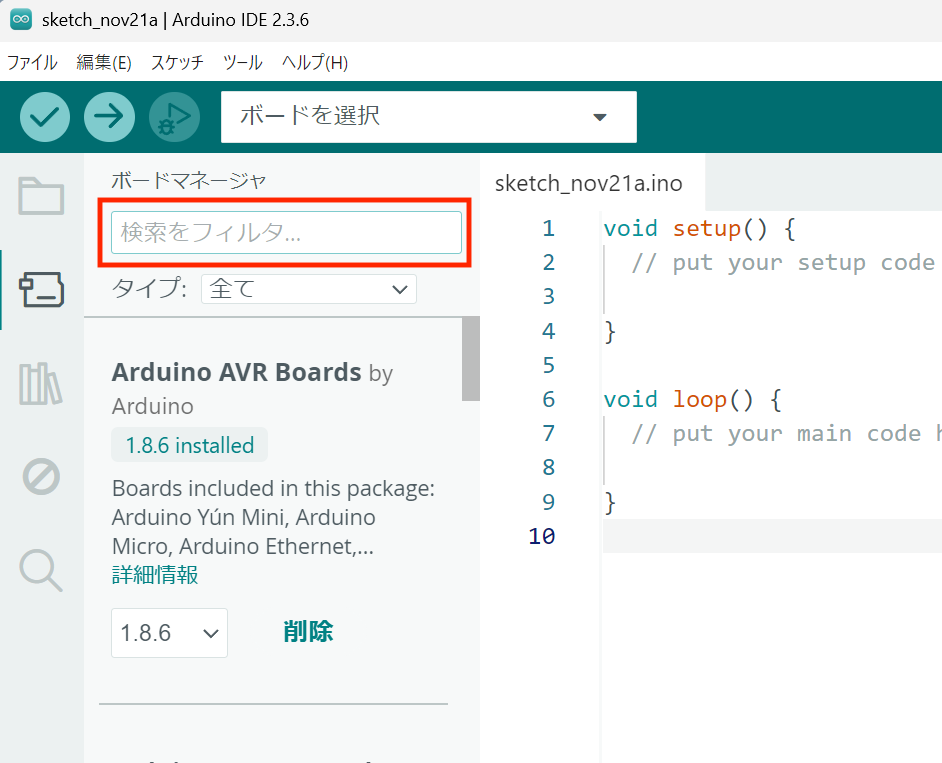

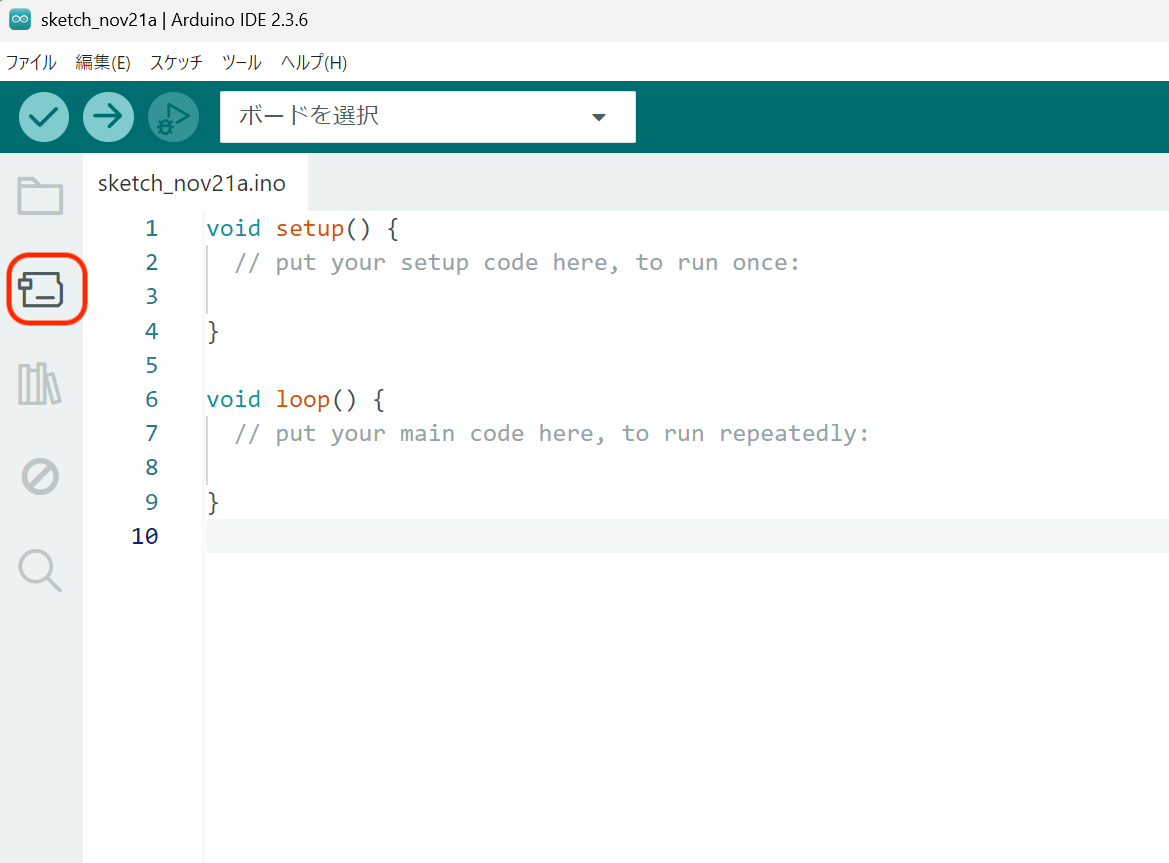

                        1. 左側にあるアイコンのうち、上から二つ目のアイコンを押します

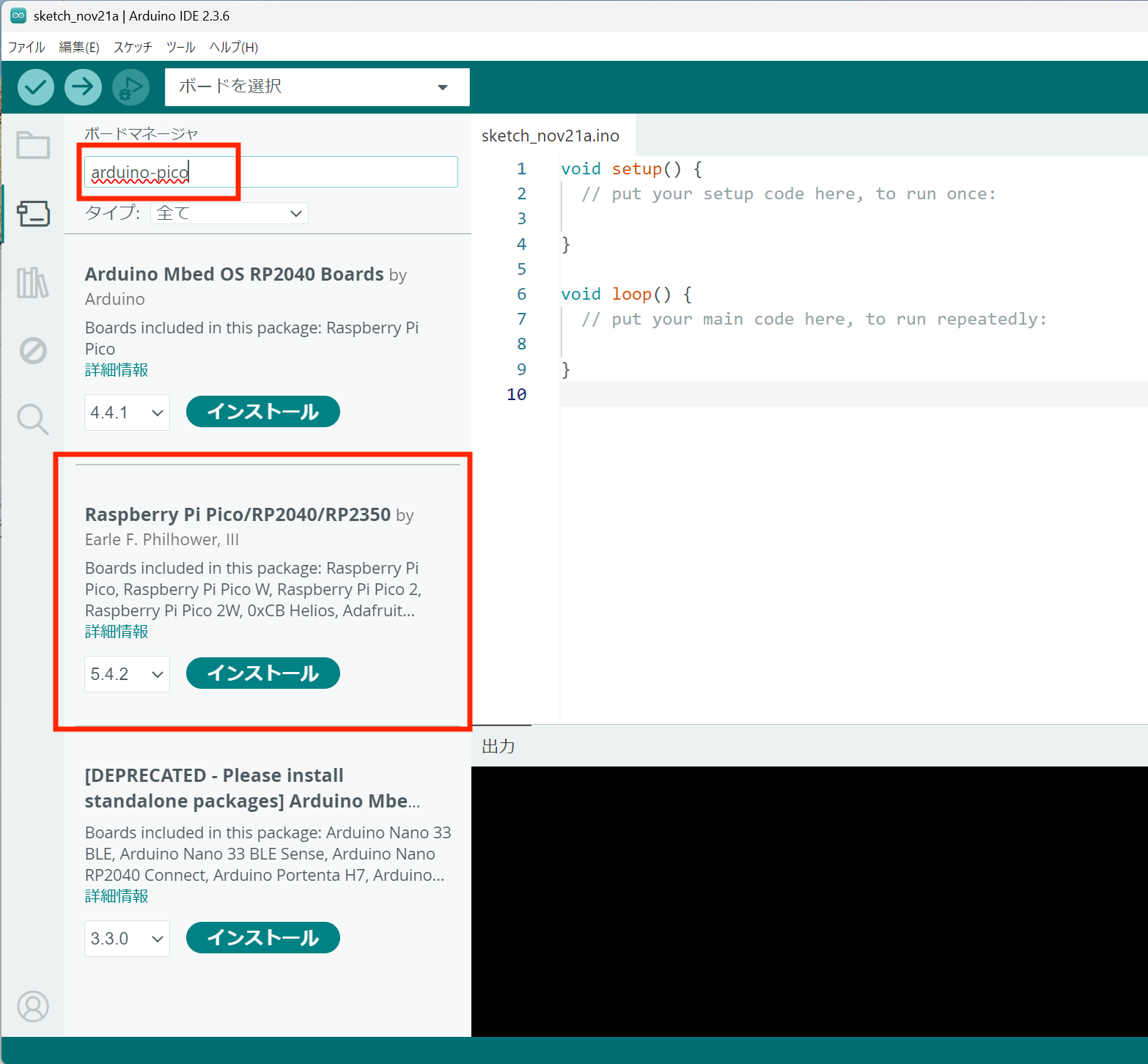

                        2. 左側にボードマネージャが現れるので、一番上の検索窓に「arduino-pico」と書きます。
                        3. 検索後に出てきたボードのうち、「Raspberry Pi Pico/RP2040/RP2350 by Earle F.Philhower, III」のインストールボタンを押します。
                        するとインストールが始まります。インストールには少々時間がかかります。

                        Comments

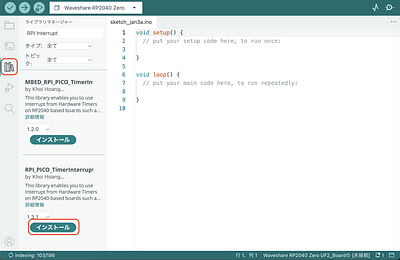

                        • ライブラリをインストールする

                          0
                          もう一つだけ、インストールの必要があります。

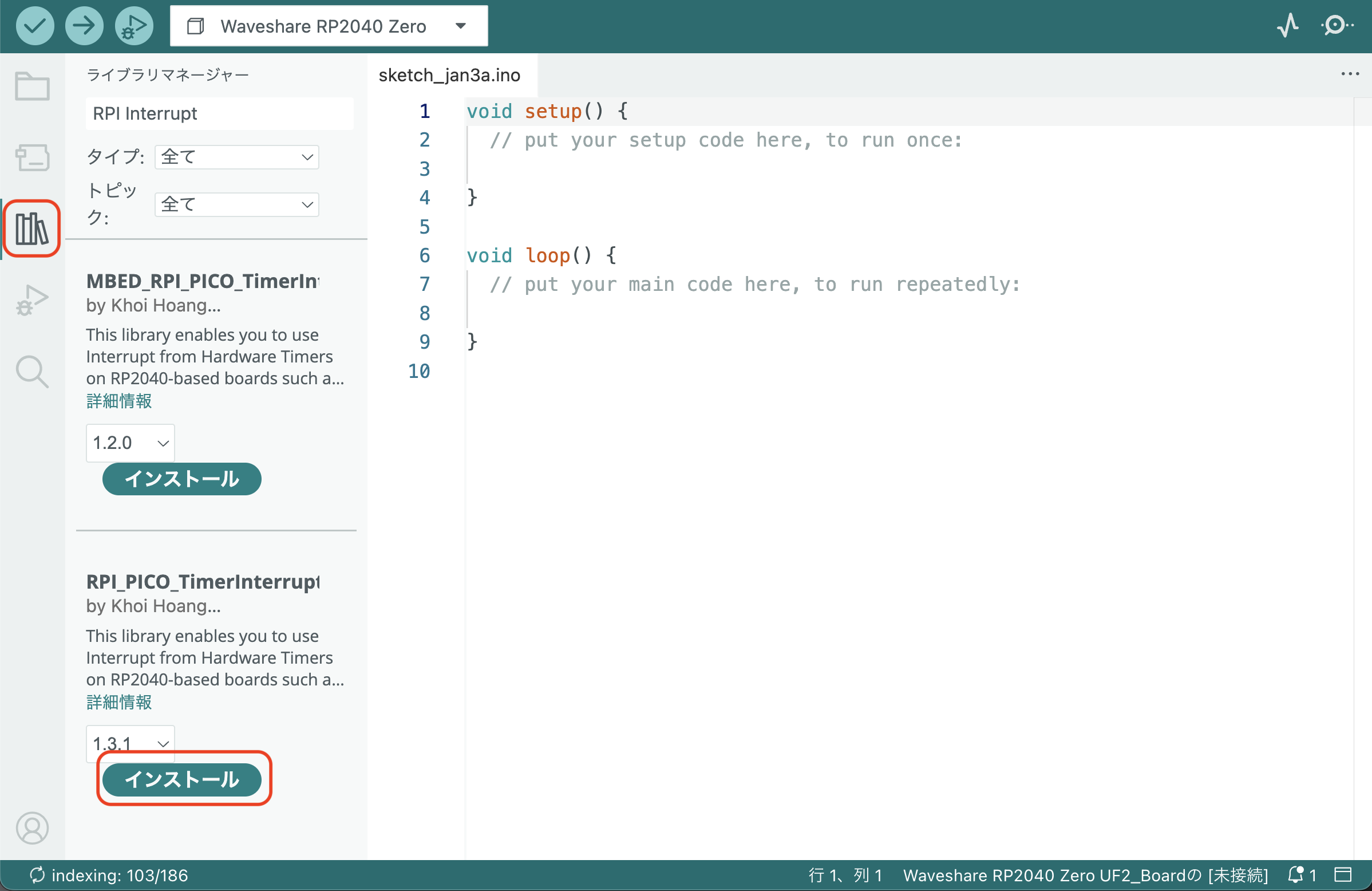

                          横の上から三つ目の本棚のアイコンを押すと、ライブラリマネージャーが現れます。
                          上の検索窓で「RPI interrupt」と検索すると、いくつか候補が現れますので、その中から「PRI_PICO_Timerinterrupt by Khoi Hoang」のインストールボタンを押します。

                          Comments

                          Add Annotation Order

                        • Loopian::AURAの製作（ファシリテータ用）

                          0
                          ここでは、ファシリテータが部品製作、及び準備で行ったことを備忘録として記録していきます。

                          Comments

                            • 部品の購入

                              0
                              • RP2040-Zero互換ボード
                              • LED信号変換基板(WS用に新規設計)
                              • SN74AHCT1G125
                              • 100Ω抵抗
                              • 0.1μFコンデンサ(6+1個)
                              • LED基板(Loopian::QUBITと同じもの)
                              • NeoPixel SK6812RGBW(6個)
                              • LEDとマイコンを繋ぐ3本ケーブル
                              • USB-C to USB-Aケーブル

                              Comments

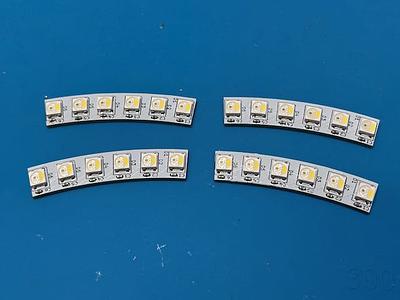

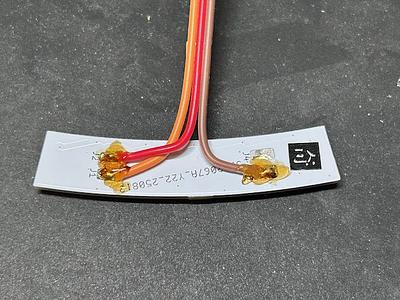

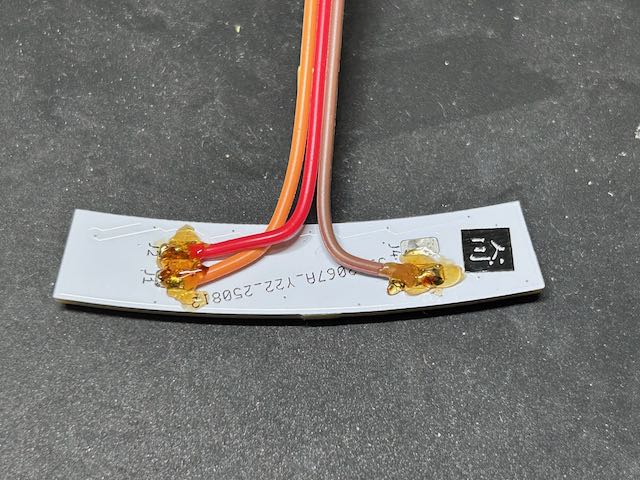

                              • LED基板の実装

                                0
                                Loopian::QUBIT製作と同じように、LED基板をリフローで製作します。
                                neopixelと0.1μFのコンデンサを6つ搭載します。

                                Comments

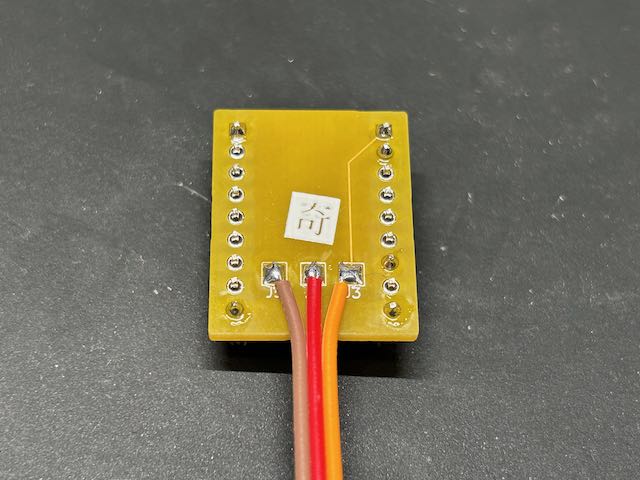

                                • 信号変換基板の実装

                                  0

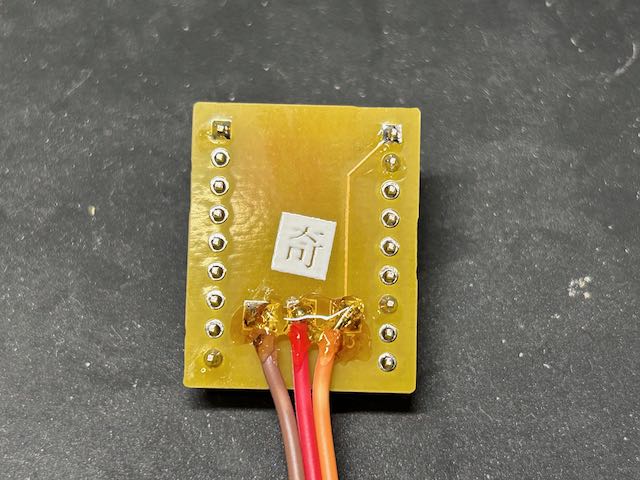

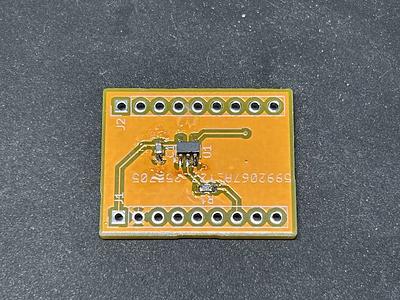

                                  信号変換基板にSN74AHCT1G125と、100Ωの抵抗と、0.1μFのコンデンサをハンダ付けします。
                                  ハンダ付けする面は裏側になって見えなくなるのですが、いちおうフラックスは掃除しておきます。

                                  Comments

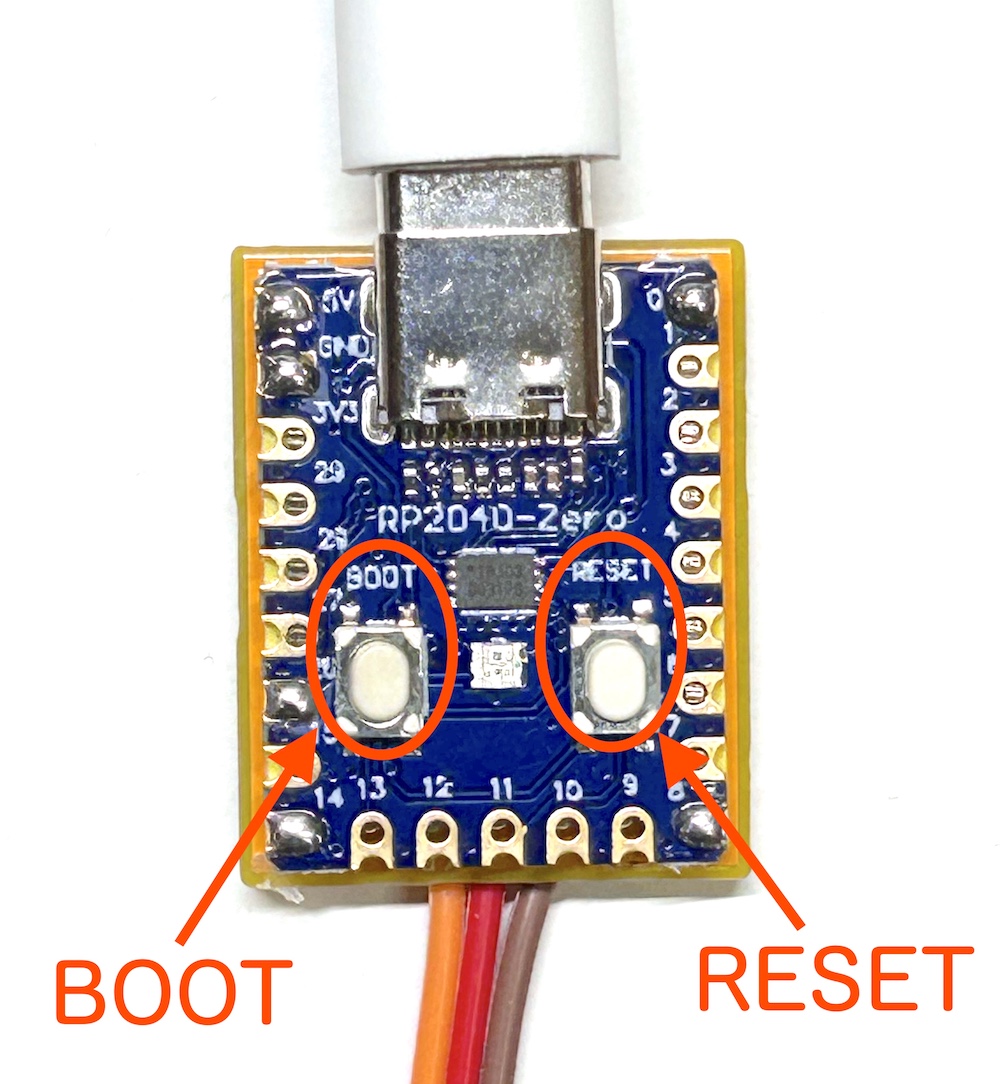

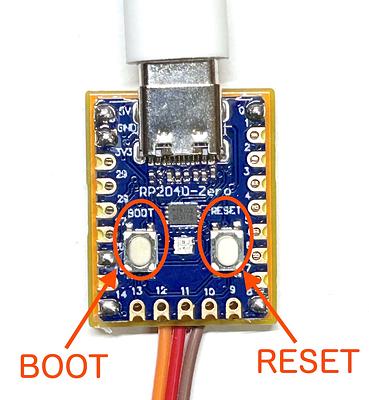

                                  • RP2040-Zeroと信号変換基板を繋げる

                                    0
                                    以下の流れで、信号変換基板とZeroを繋げます

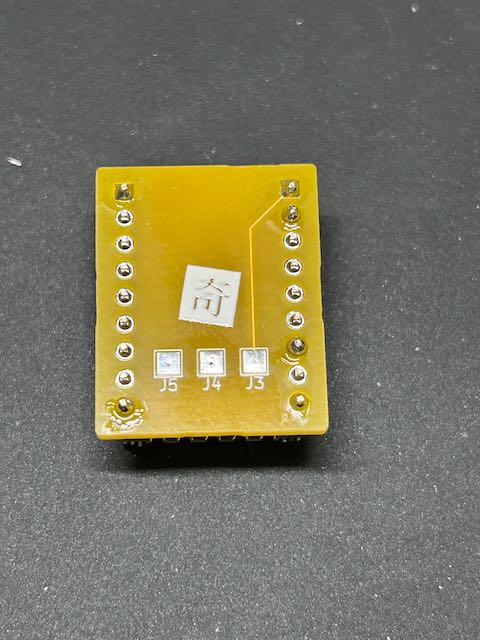

                                    1. RP2040-Zeroについていたピンヘッダをまず、信号変換基板にハンダ付けします。写真のように全ピン、ハンダ付けする必要はありません。

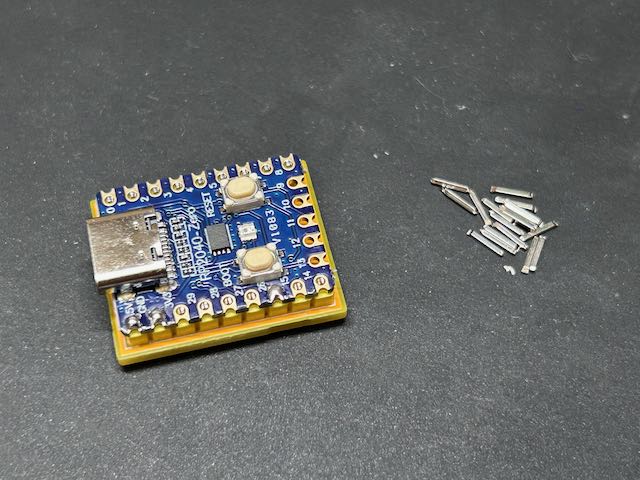

                                    2. RP2040-Zeroをピンヘッダに刺し、余計な長さのピンをニッパーで切ります
                                    3. RP2040-Zeroとピンをハンダ付けします

                                    Comments

                                    Add Annotation Order

                                  • 当日用意する物（ファシリテータ用）

                                    0
                                    思いついたことを、当日忘れないように記録しておきます

                                    Comments

                                      • USB A->C変換

                                        0
                                        PCにUSB Type-Cのコネクタしかない人がいた場合に備えて、Type-AのコネクタをCに変換するアダプタをいくつか用意しておきます

                                        Comments

                                        • 小型プラスドライバー

                                          0
                                          3Dプリンタの部品を繋げる小さいネジを外したり、締めたりするために用意しておきます。
