足でマウスのカーソル移動操作ができるBanana pointer（バナナ・ポインター）

Created Date: 2026-08-24/ updated date: 2026-08-25
Owner & Collaborators
License
足でマウスのカーソル移動操作ができるBanana pointer（バナナ・ポインター） by KyotoMakersGarage, yaelsagi, yaelsagi is licensed under the Creative Commons - Attribution-NonCommercial-ShareAlike license.
Summary
上肢障害や腱鞘炎に悩む方向けに、足をキーデバイスにしてマウス移動ができる足操作用ホルダーを製作しました。開発者ふたりの両前腕障害や手の手術体験から、当事者目線で創作環境を取り戻すため開発しています。【特徴】①バナナの皮（ホルダー）に果肉（市販マウス）をセットする直感的なデザイン / ②ホルダーの３Dプリントとマウスの用意以外に特別な技術は必要ありません / ③足サイズを選ばないフリーサイズ構造 / ④ブレと疲労を防ぐため操作を「移動」に特化 / ⑤安価に使用できる【仕様】Blender設計の有機フォルム / Bambu A1 mini等で出力可能 / オープンソース展開予定

Materials

    Tools

      Blueprints

        Making

        • What：概要

          0

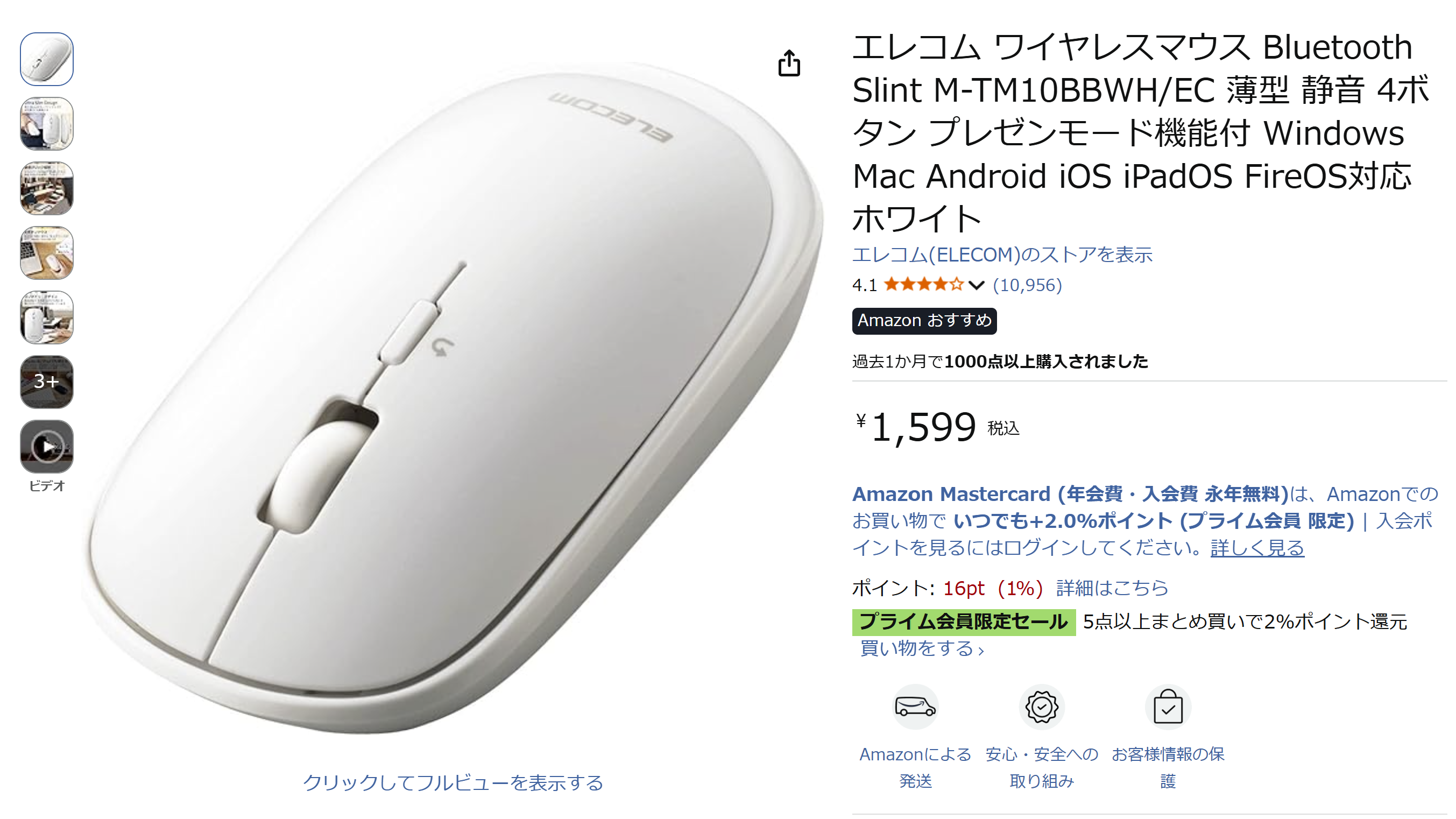

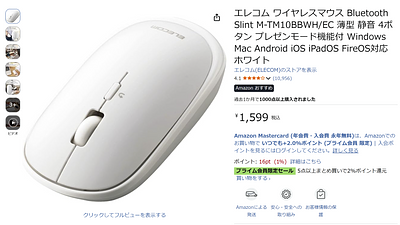

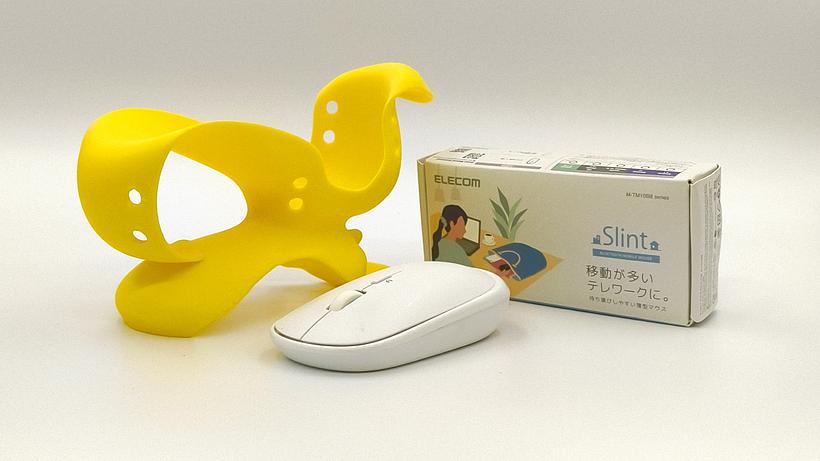

          足でマウスのカーソル移動操作ができるようになるマウスホルダー（ELECOM製マウス M-TM10BBWH/EC 対応）

          Comments

              Add Annotation Order

            • For whom：対象者

              0
              • メインターゲット： 上肢（腕・手）の機能障害により、筆記やマウス操作などの日常動作が困難になっている方
              • サブターゲット： 頻繁なキーボード入力とマウス操作の往復によって手首や腕に負担がかかり、腱鞘炎のリスクを抱えているデスクワーカー（健常者）

              Comments

                  Add Annotation Order

                • Why：なぜ作ろうと思ったのか

                  0
                  共同開発者である自分たちの実体験がきっかけです。
                  ヤエルさんは2018年に両前腕の障害を発症し、それまで取り組んでいたゲーム開発や3Dモデリングを断念せざるを得なくなりました。現在はプログラミングやレタッチを行っていますが、多様なマウスを試しても満足な環境を作れずにいます。また、共同制作者の平野も2022年に怪我による感染症で左手指を手術し、「いつ手が使えなくなってもおかしくない」という強い危機感を抱いていたことから、自分たちの当事者目線をベースに本アイデアの構築に取り組みました。

                  Comments

                      Add Annotation Order

                    • How：どのように作成したか（試行錯誤のプロセスと作成ファイル）

                      0
                      • 開発期間： 2026年6月1日～7月21日
                      • 試作点数： 24点（毎週フィードバックを共有し、繰り返し検証）

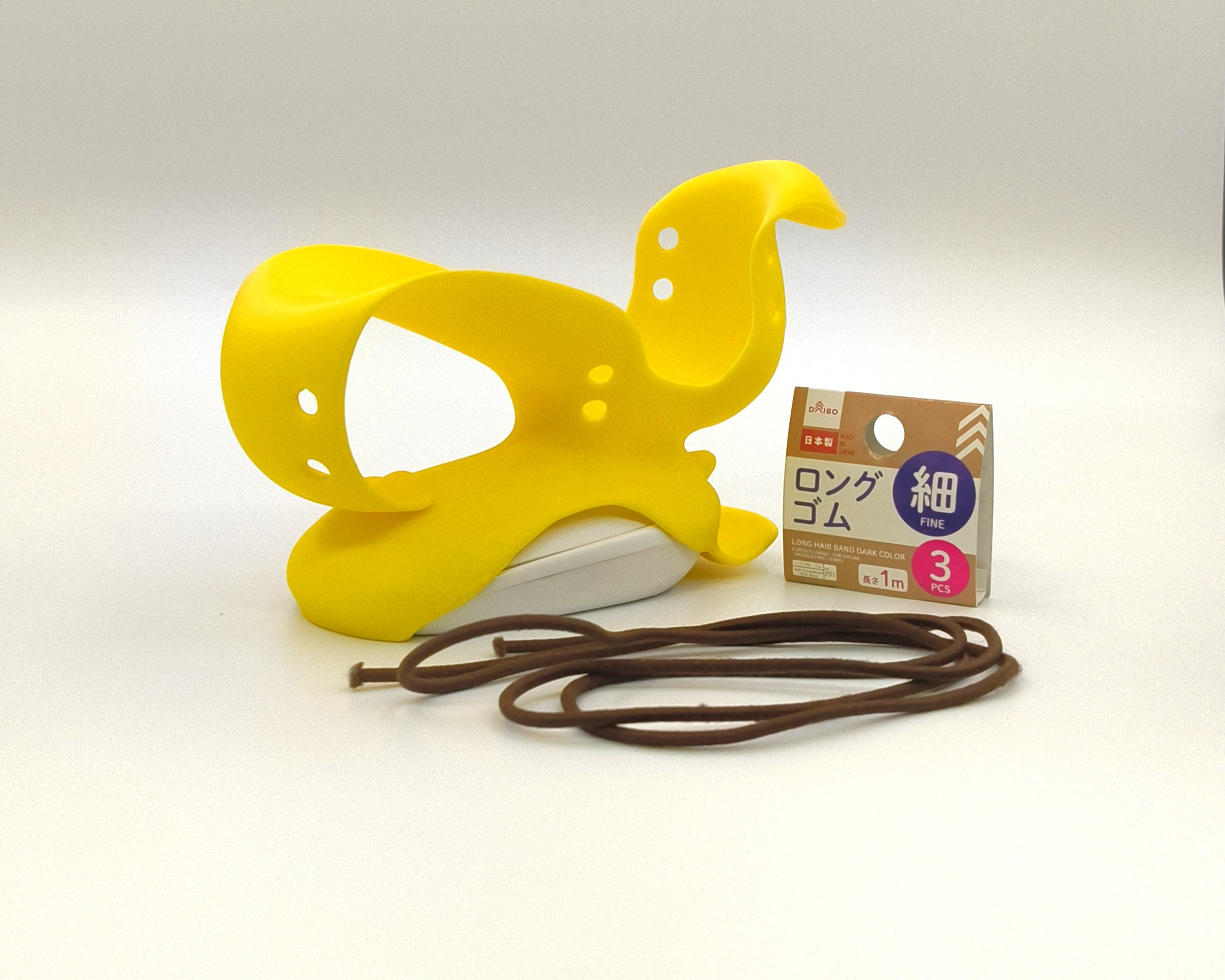

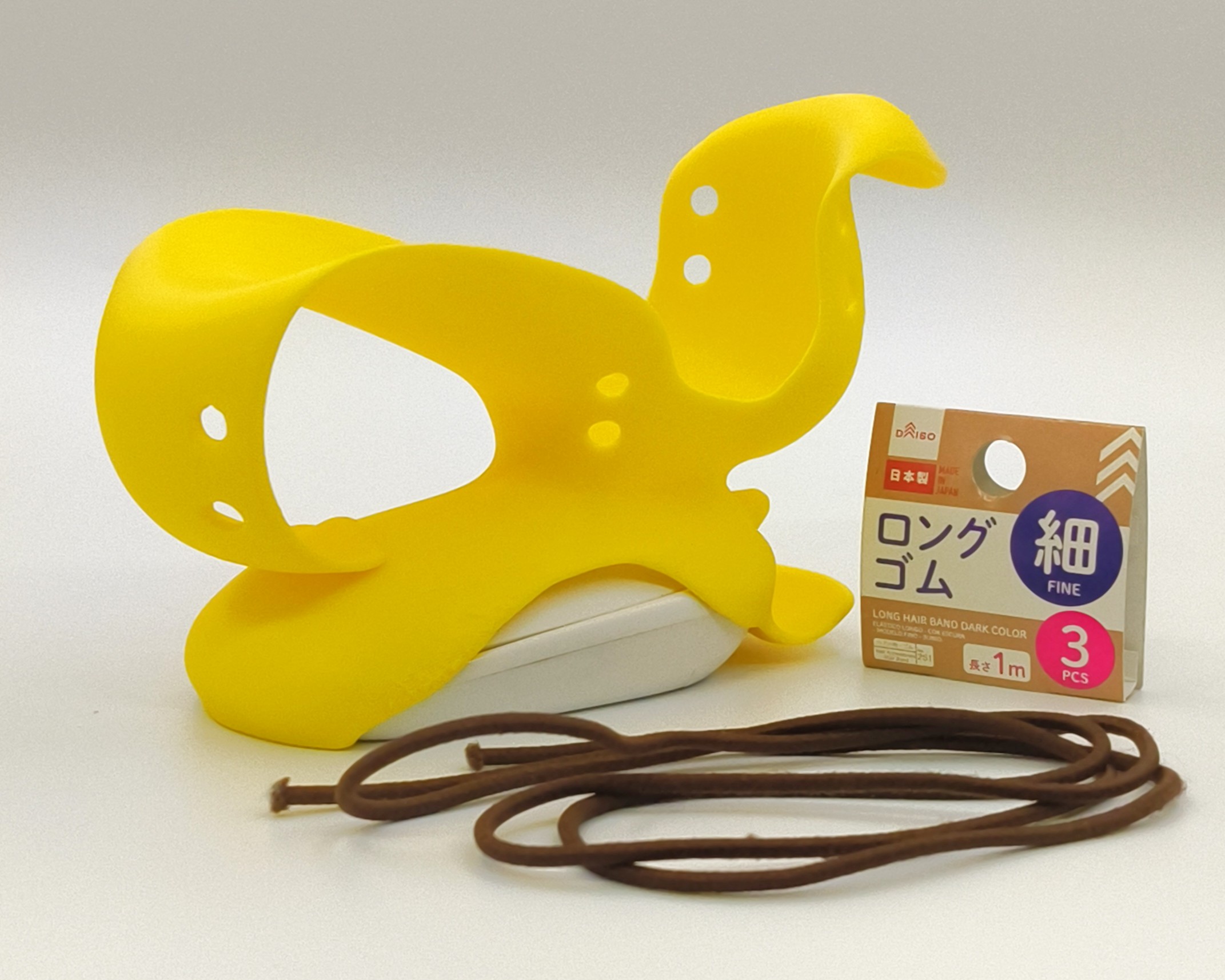

                      • 構成パーツ： ELECOM製マウス、一体成型3Dプリントパーツ1点、ゴム紐1メートル

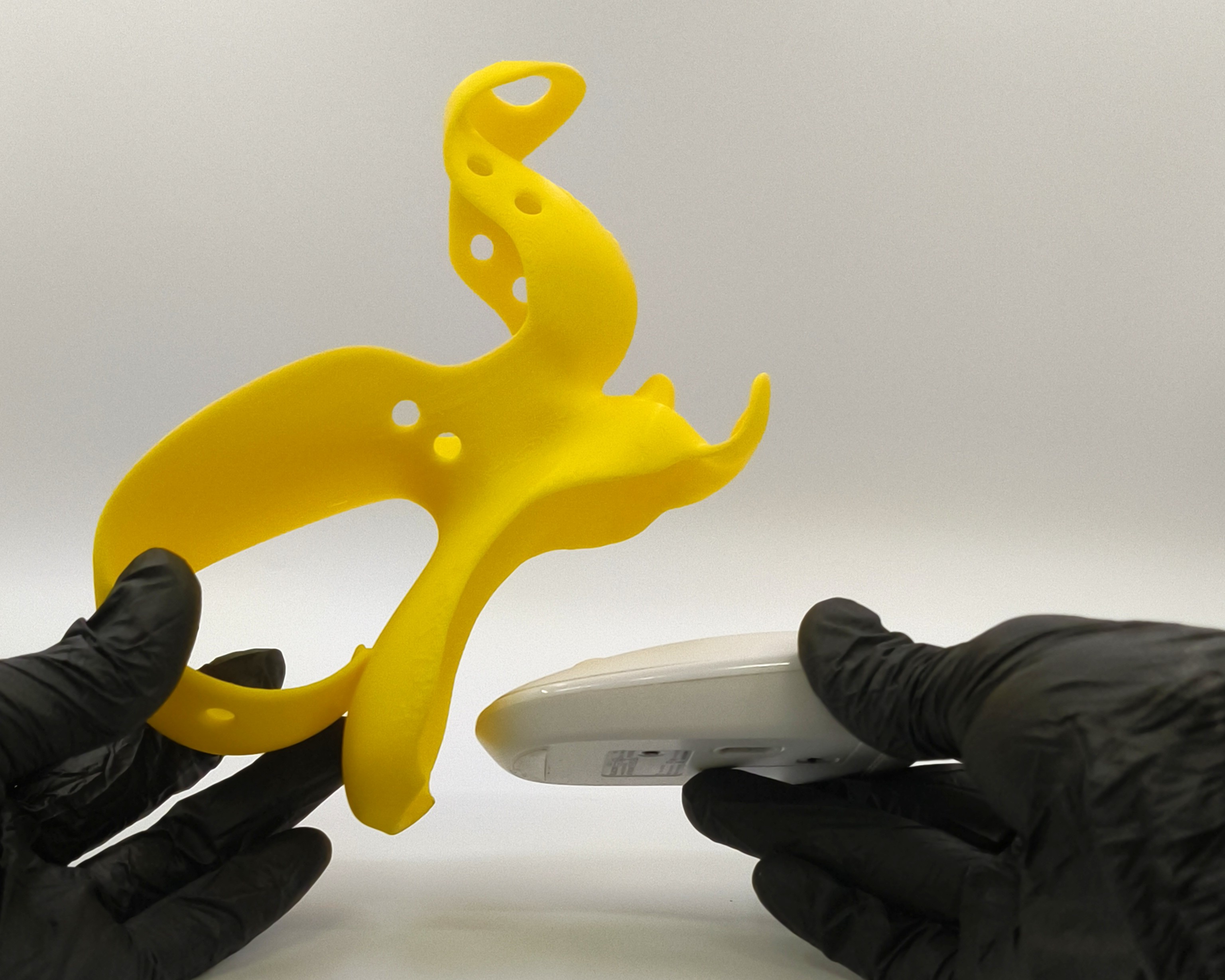

                      名前の通り「バナナ」をモチーフにしており、ホルダー部分を「バナナの皮」、市販マウスを「果肉（可食部）」に見立てた設計にしています。 かかとを基準にしてつま先を解放する構造により、足のサイズによらずフィットするフリーサイズを実現しました。ポジション保持とクリック動作の併用によるカーソルのブレや足への負荷を避けるため、アクセシビリティ設定や外部スイッチとの併用を前提として「移動操作」だけに機能を絞り込んでいます。

                      Comments

                        Add Annotation Order

                      • Outcome：対象者の何がどのように変化する道具なのか

                        0
                        手の代わりに「足」がマウスを操作する新しい身体部位となり、上肢への負担や痛みを軽減させます。手での操作に限界を感じている方の作業環境に「足で操作する」という新たな選択肢を提供し、諦めていたデジタル作業やクリエイティブ活動の再開を後押しします。今後はオープンソースの強みを活かし、国内外の多様なマウス形状に対応できる展開を目指します。

                        Comments

                            Add Annotation Order

                          • Process：制作プロセス（時系列）

                            0
                            ① アイデア出し・初期コンセプト・マウス購入（6月1日）
                            ② ３Dスキャン・嵌合テスト（6月2日）
                            ③ 3Dモデリングスタート（6月2日）
                            ④ フィードバックと試行錯誤（週１回）
                            ⑤ 試作品の時系列（6月～7月）
                            ⑥ 知人フィードバック（7月20日）
                            ⑦最終モデル（7月21日）

                            Comments

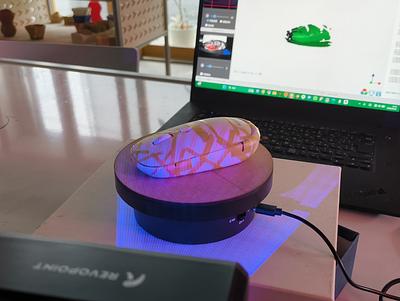

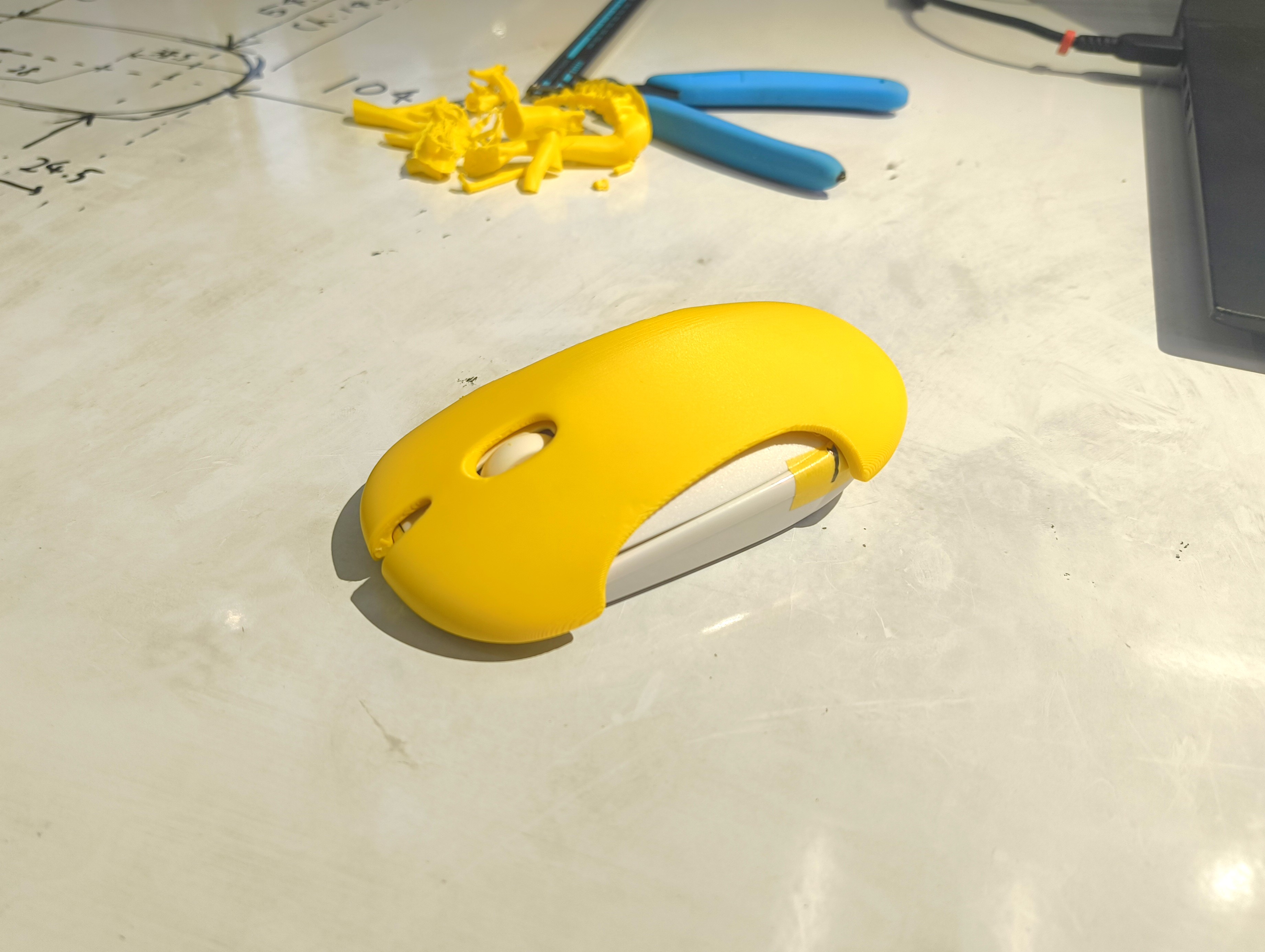

                              • ② 3Dスキャン・嵌合テスト（6月2日）

                                0

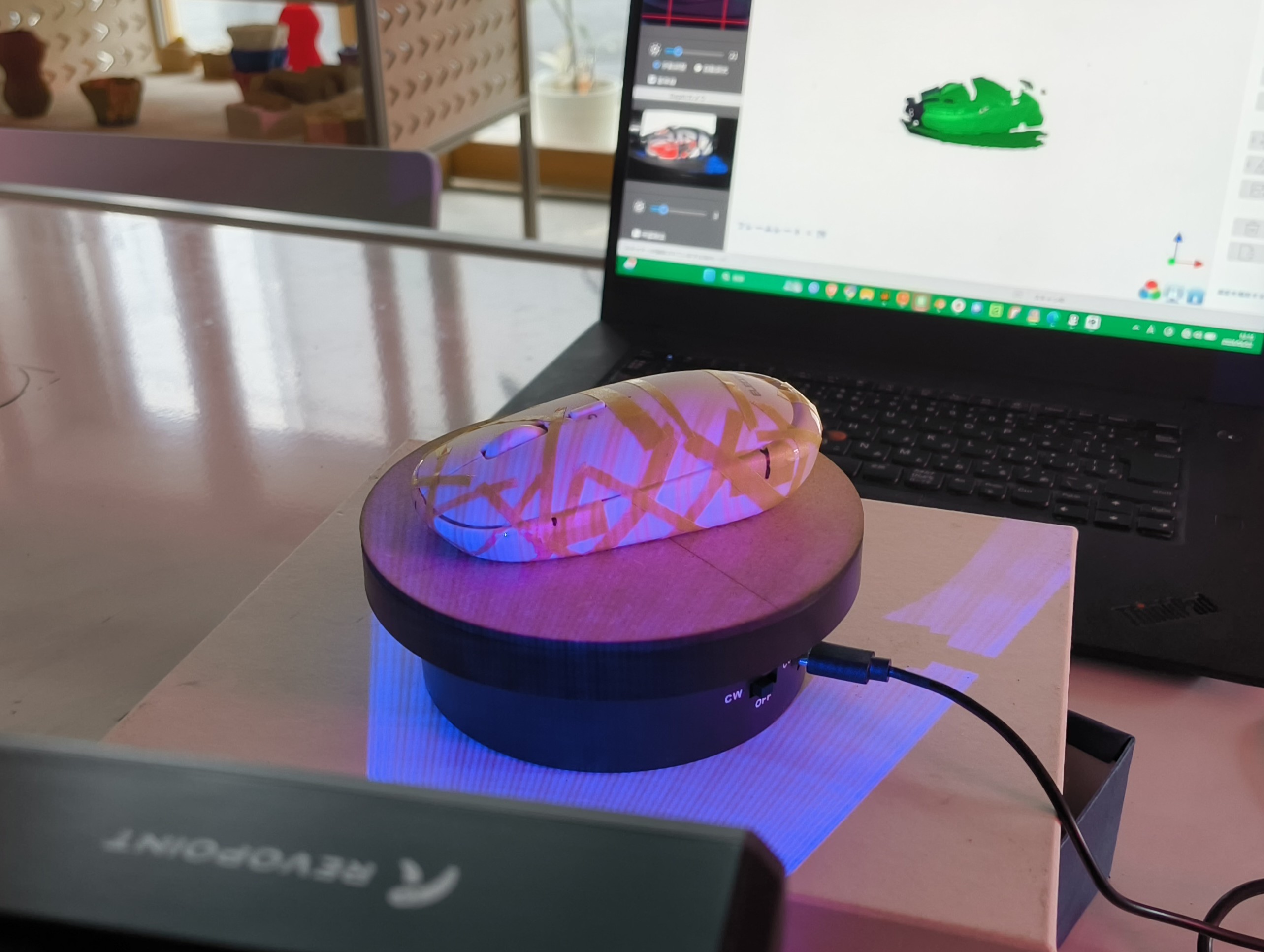

                                 購入したマウスの正確な形状を捉えるため3Dスキャンを実施。マウス本体とホルダーが狂いなくハマるよう、クリアランス（隙間）のテストを出力。

                                写真2点
                                ３Dスキャンとクリアランステスト用のプリント

                                Comments

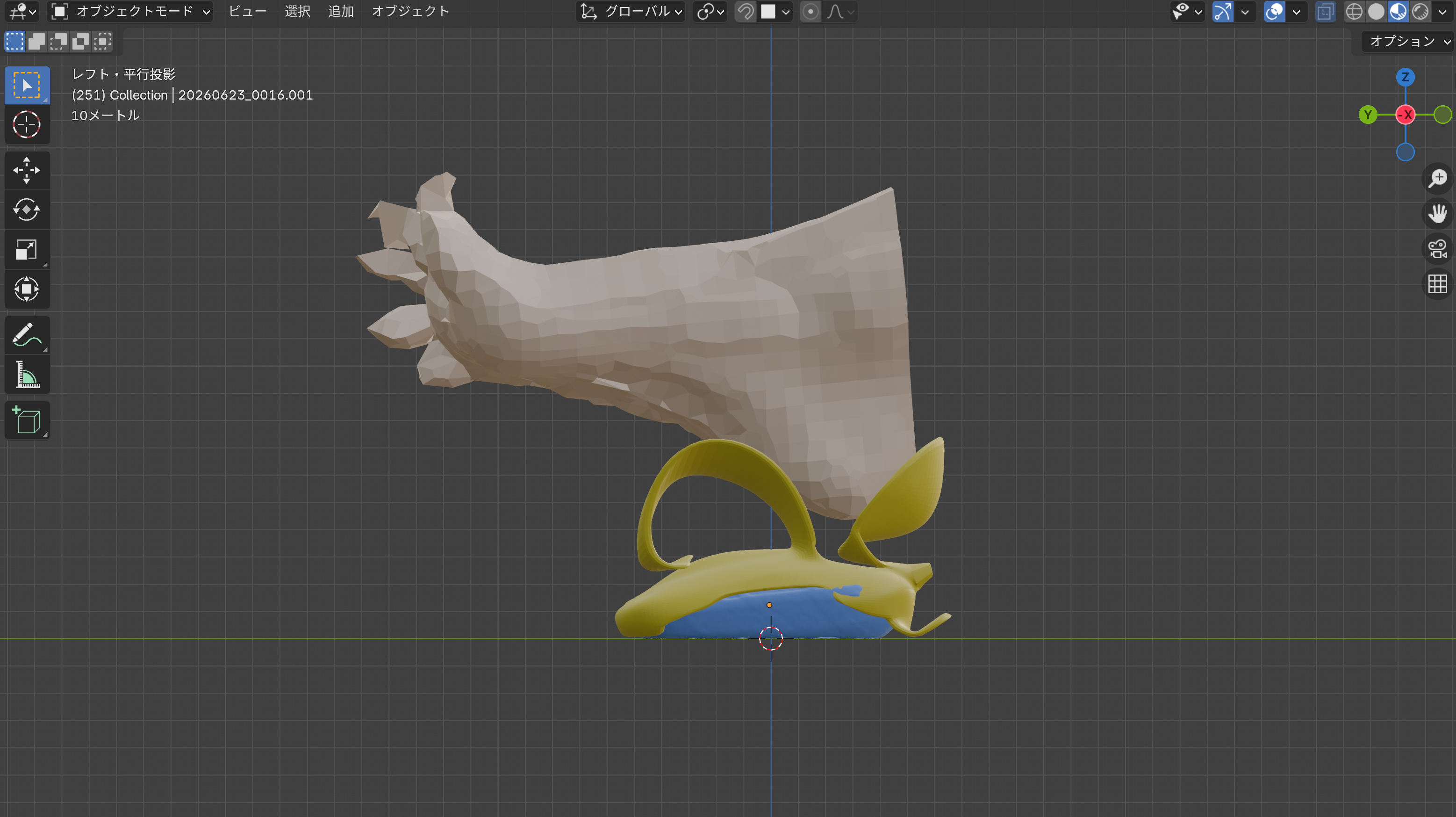

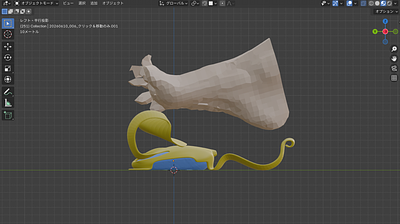

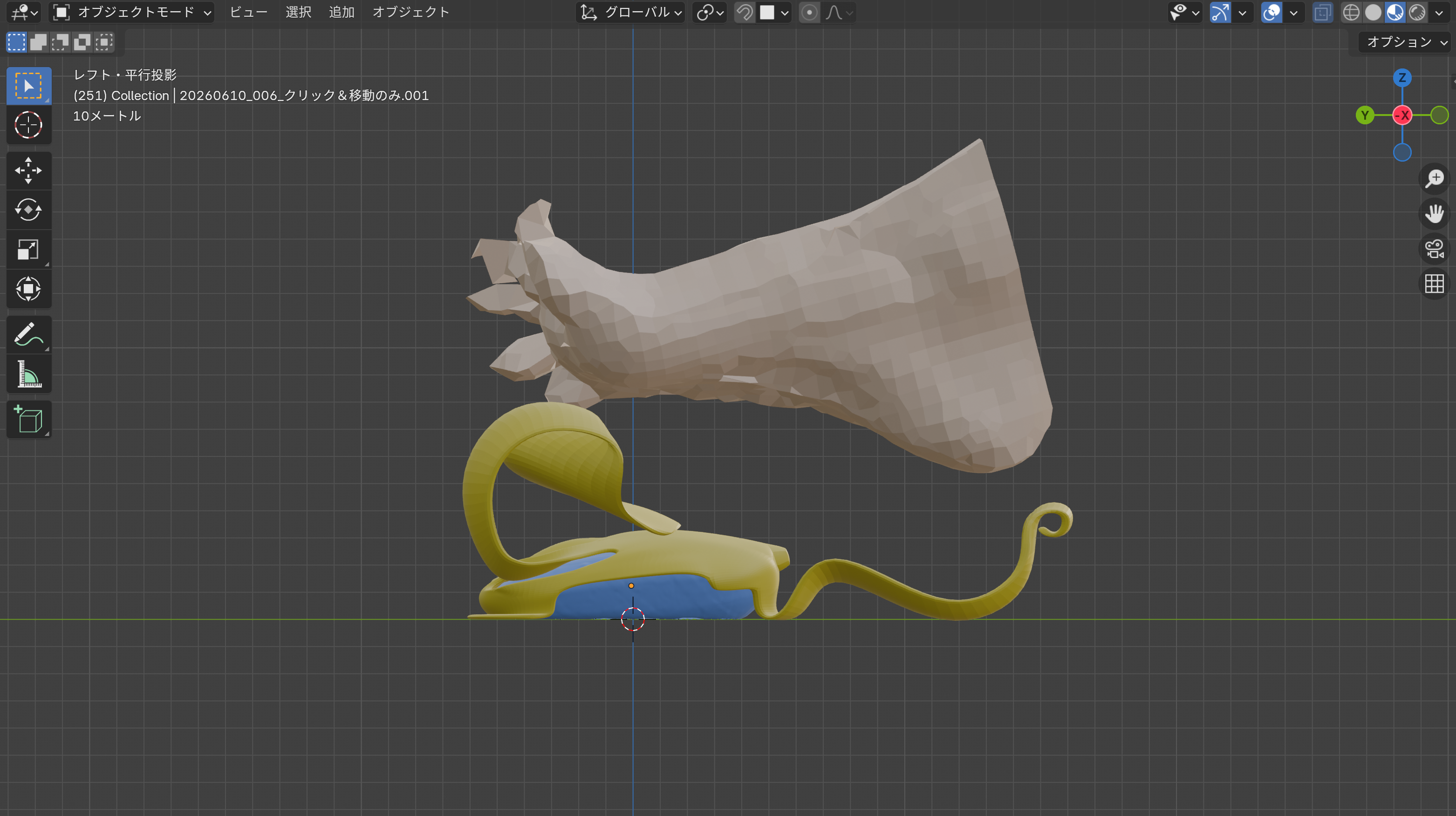

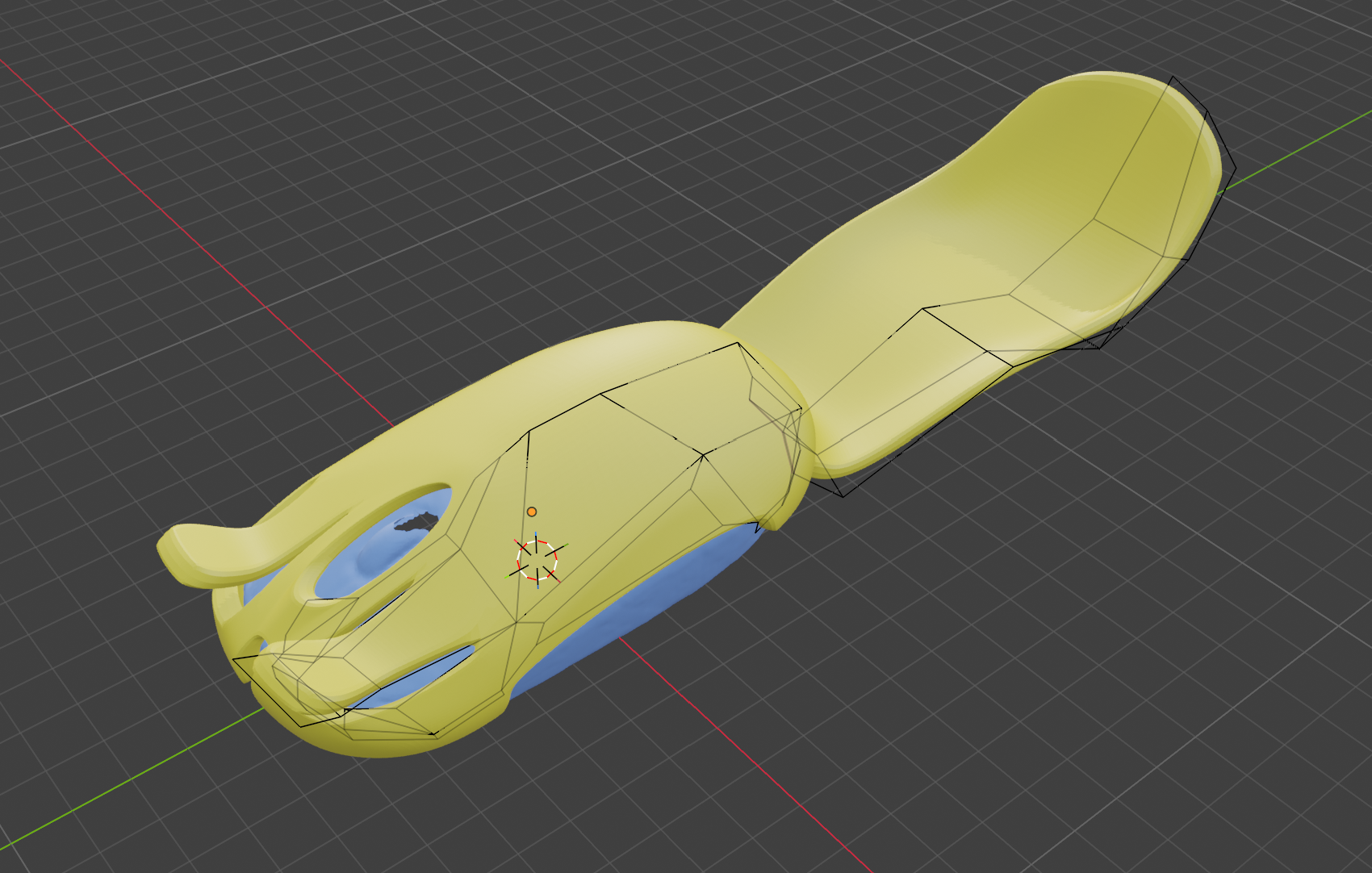

                                • ③ 3Dモデリングスタート（6月2日）

                                  0

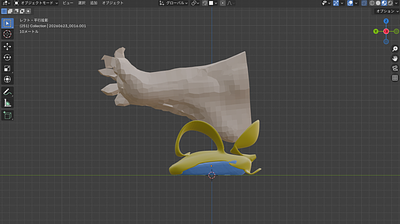

                                  Blenderを使用し、足で操作するためのホルダーデザインを開始。繊細な動きのできない足でマウスを扱うためにはどんな形状が適しているのか模索します。

                                  写真9点

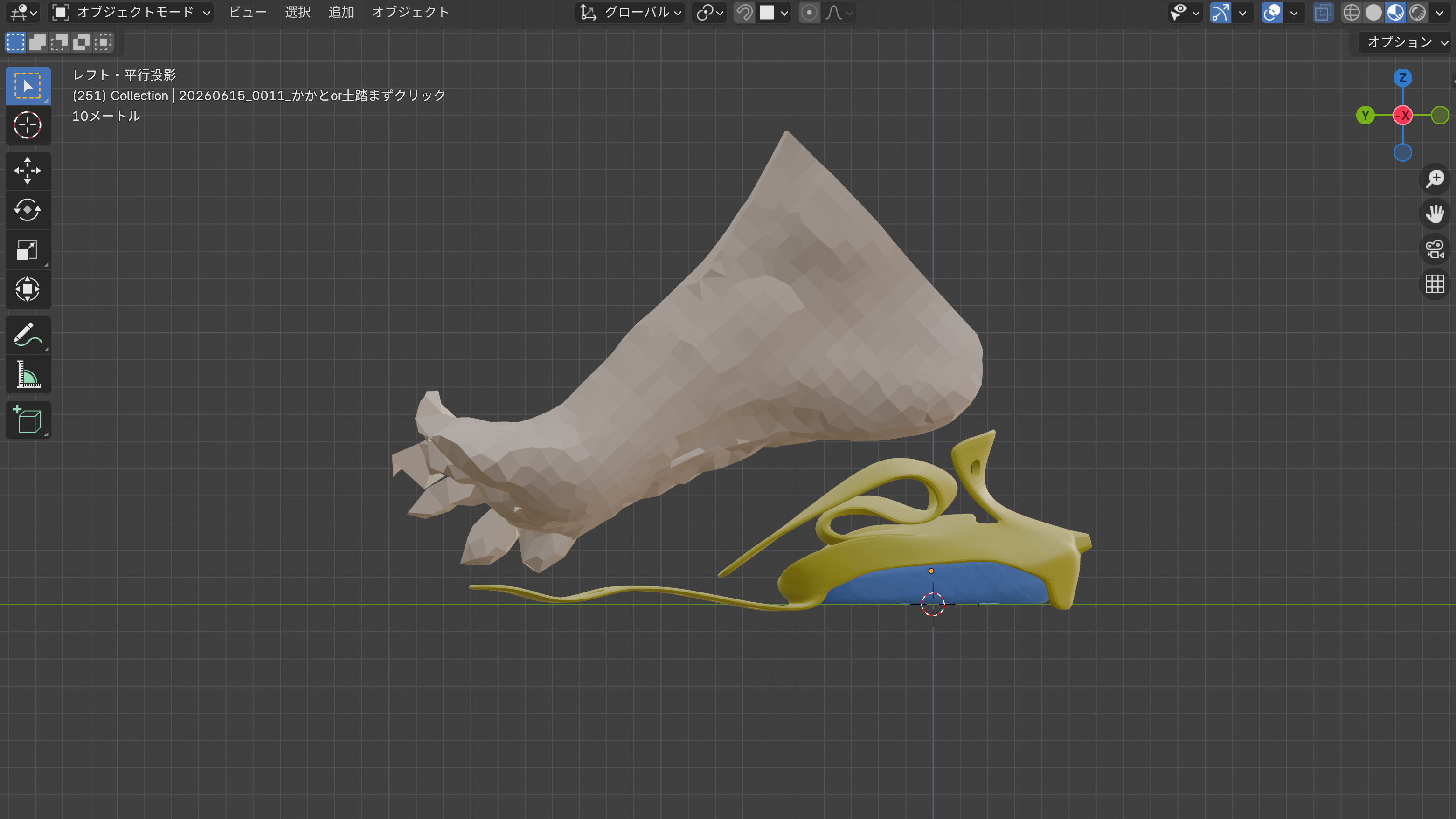

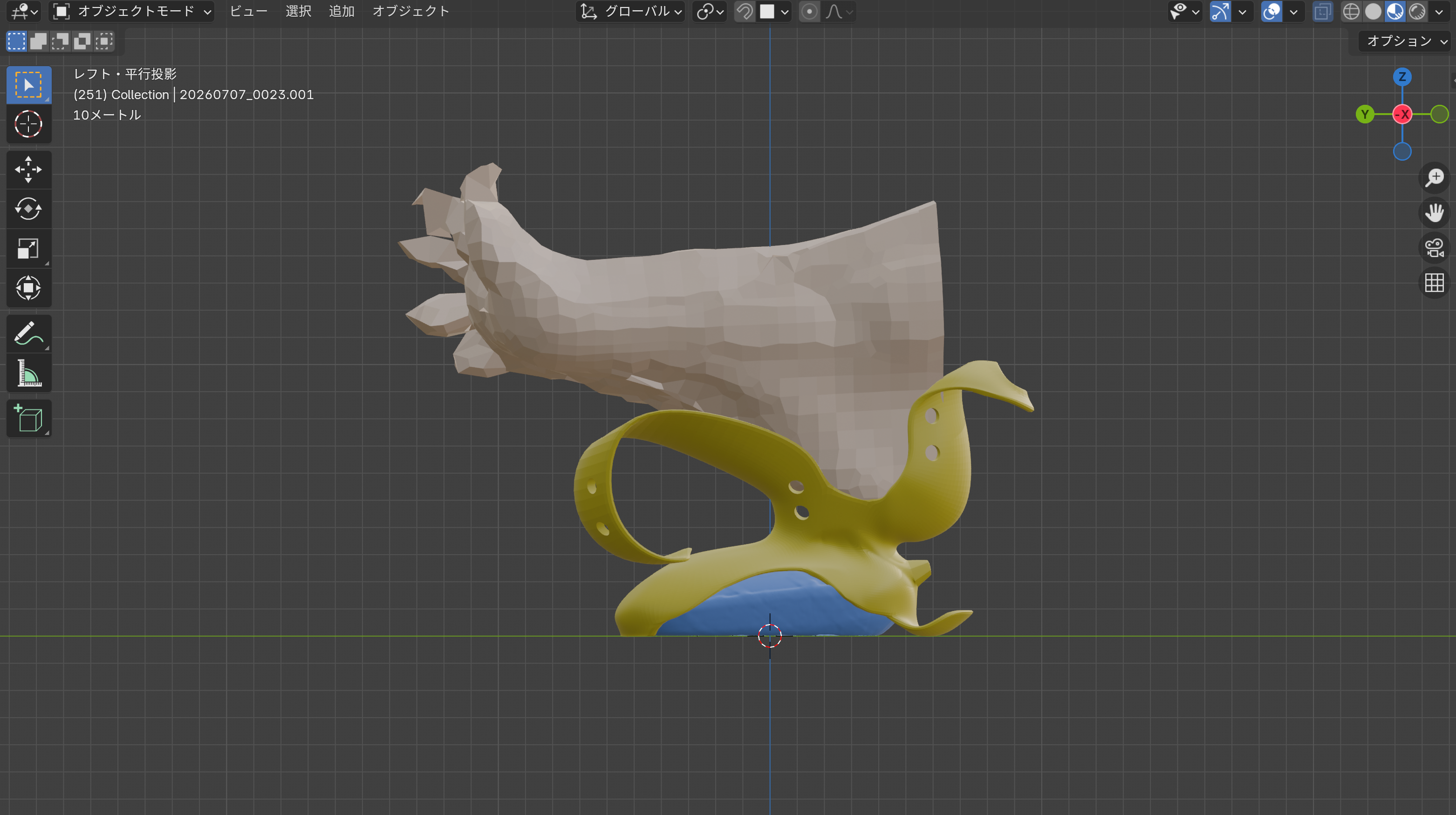

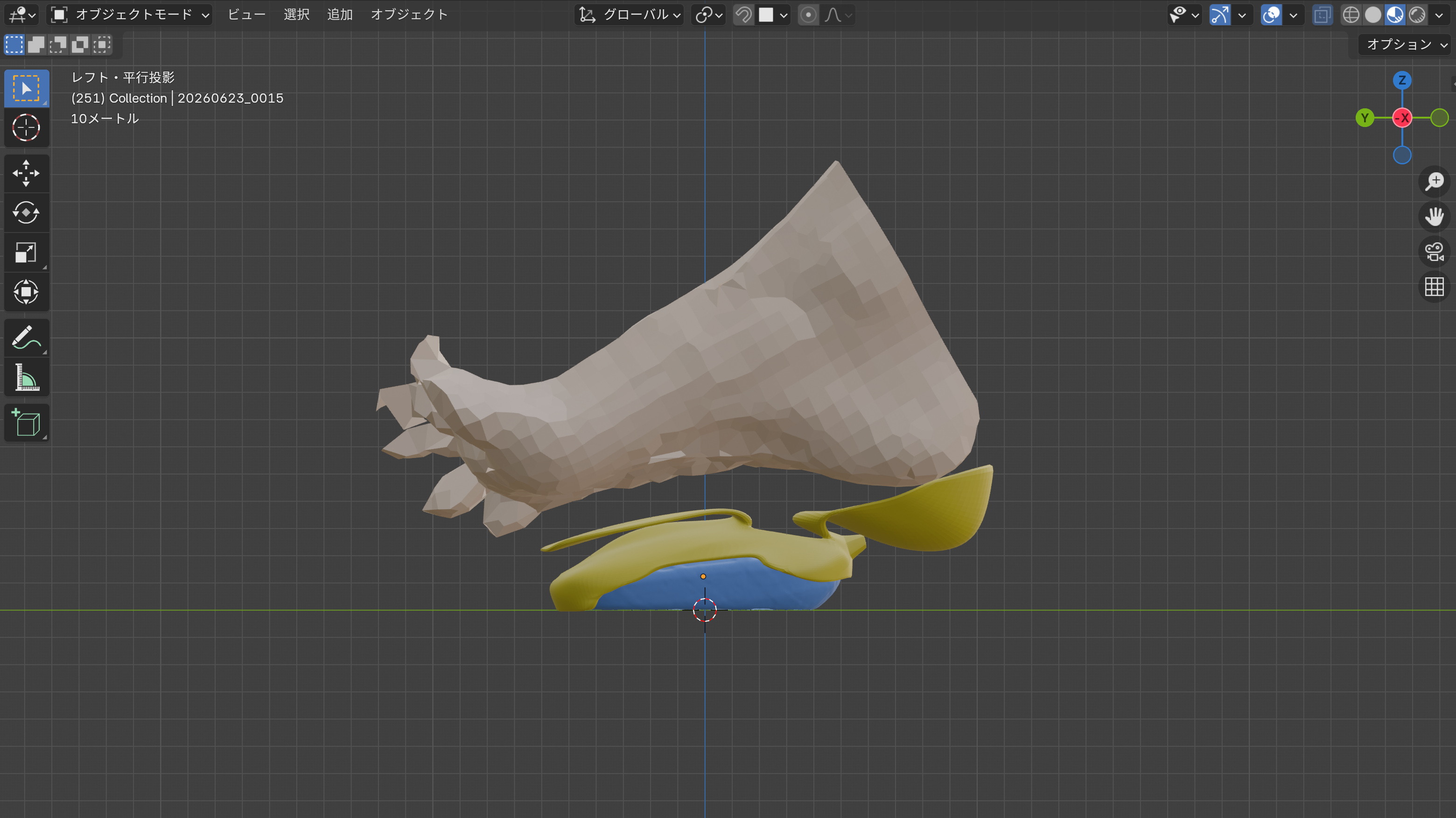

                                  初期モデルからの変遷

                                  Comments

                                  • ④ フィードバックと試行錯誤（週1回）

                                    0

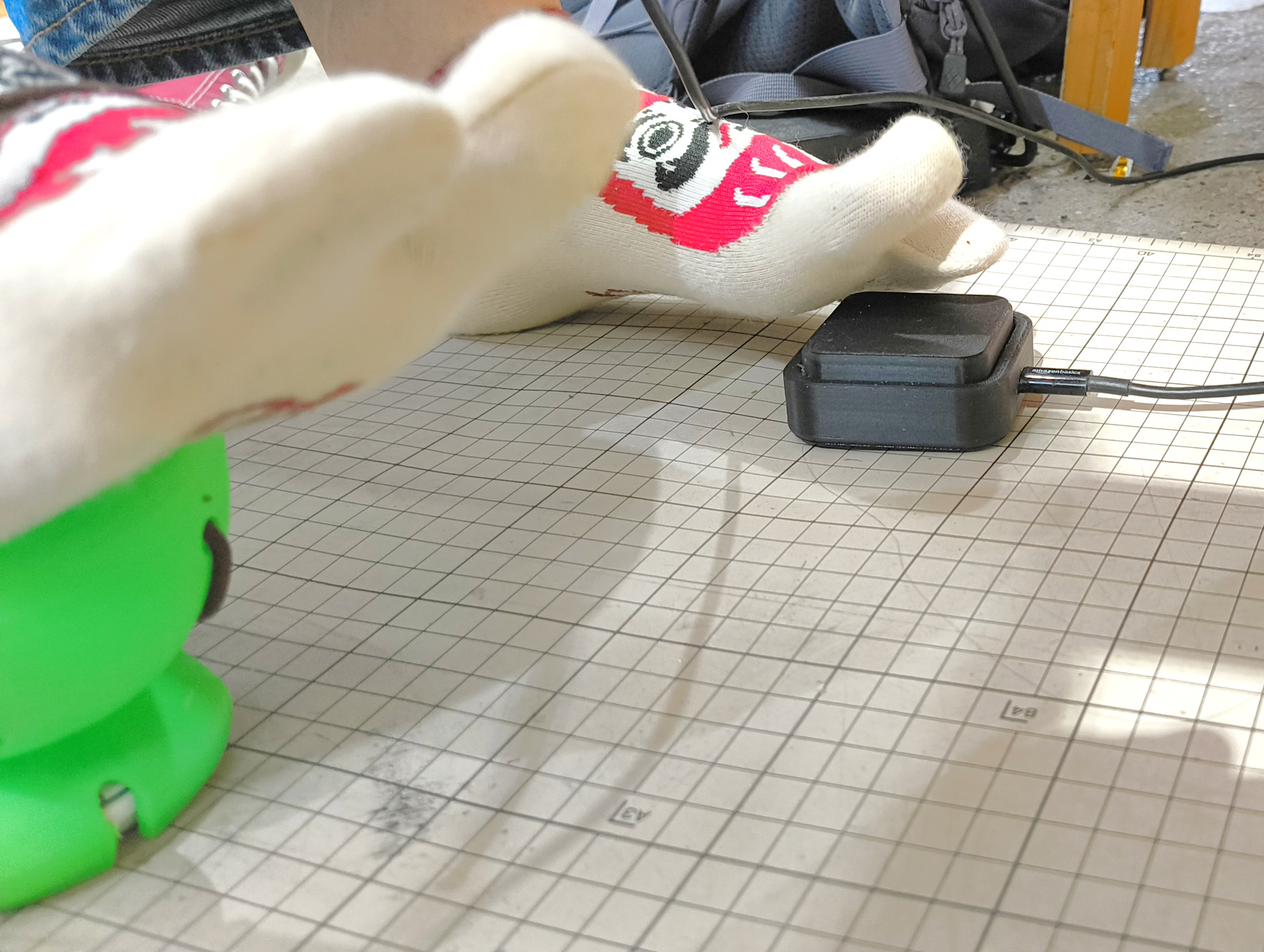

                                    週１回程度平野が制作した試作をヤエルがテストし、操作性や足への負担を検証。「固定された状態で移動とクリックを両立（ドラッグなど）させることは難しい（カーソルがブレる、疲れる、）」などの問題が判明し、「移動操作に特化」させて、クリックは外部ボタンに分けるという設計に変更。

                                    写真5点
                                    検証・フィードバックと「外部ボタン」

                                    Comments

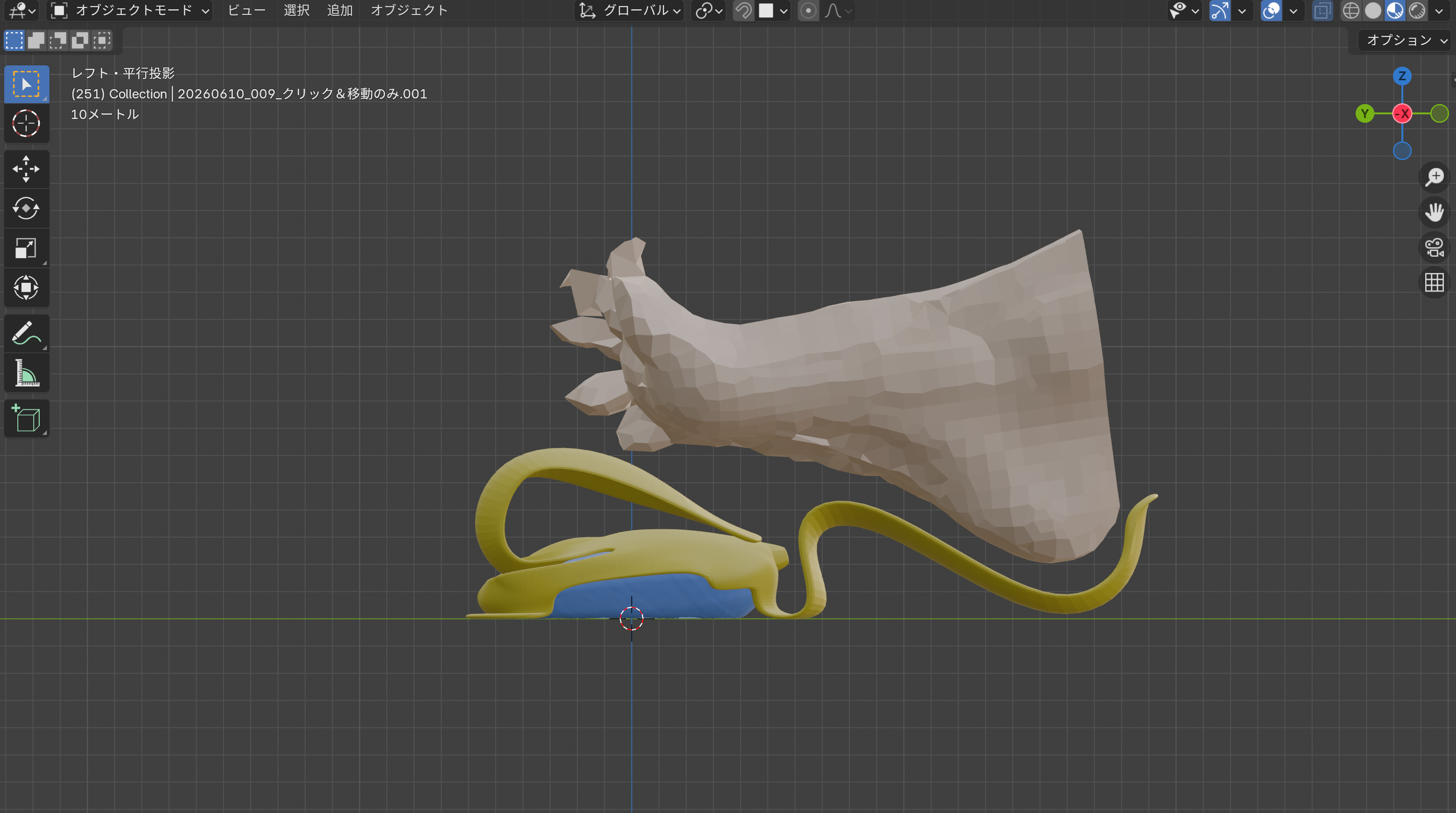

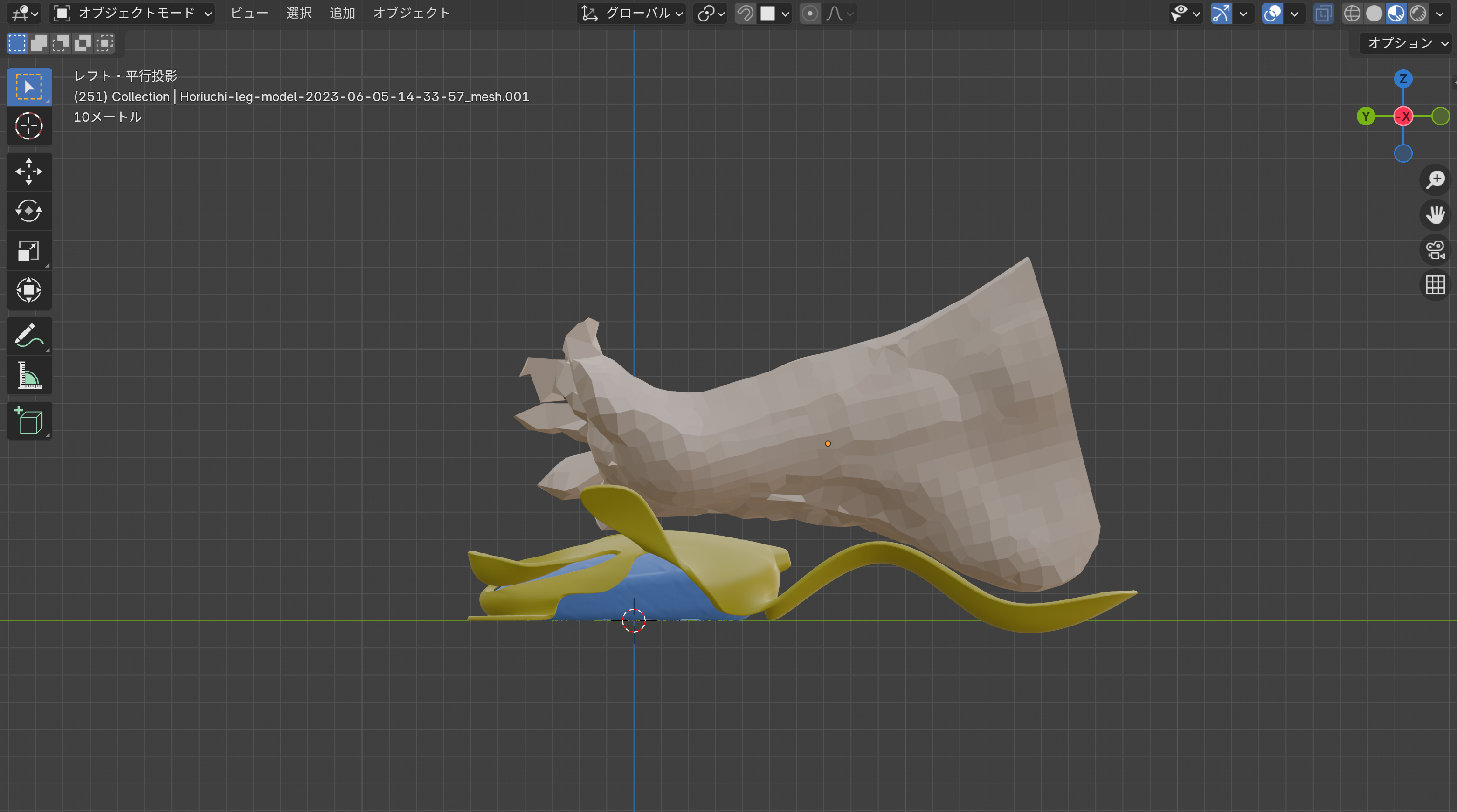

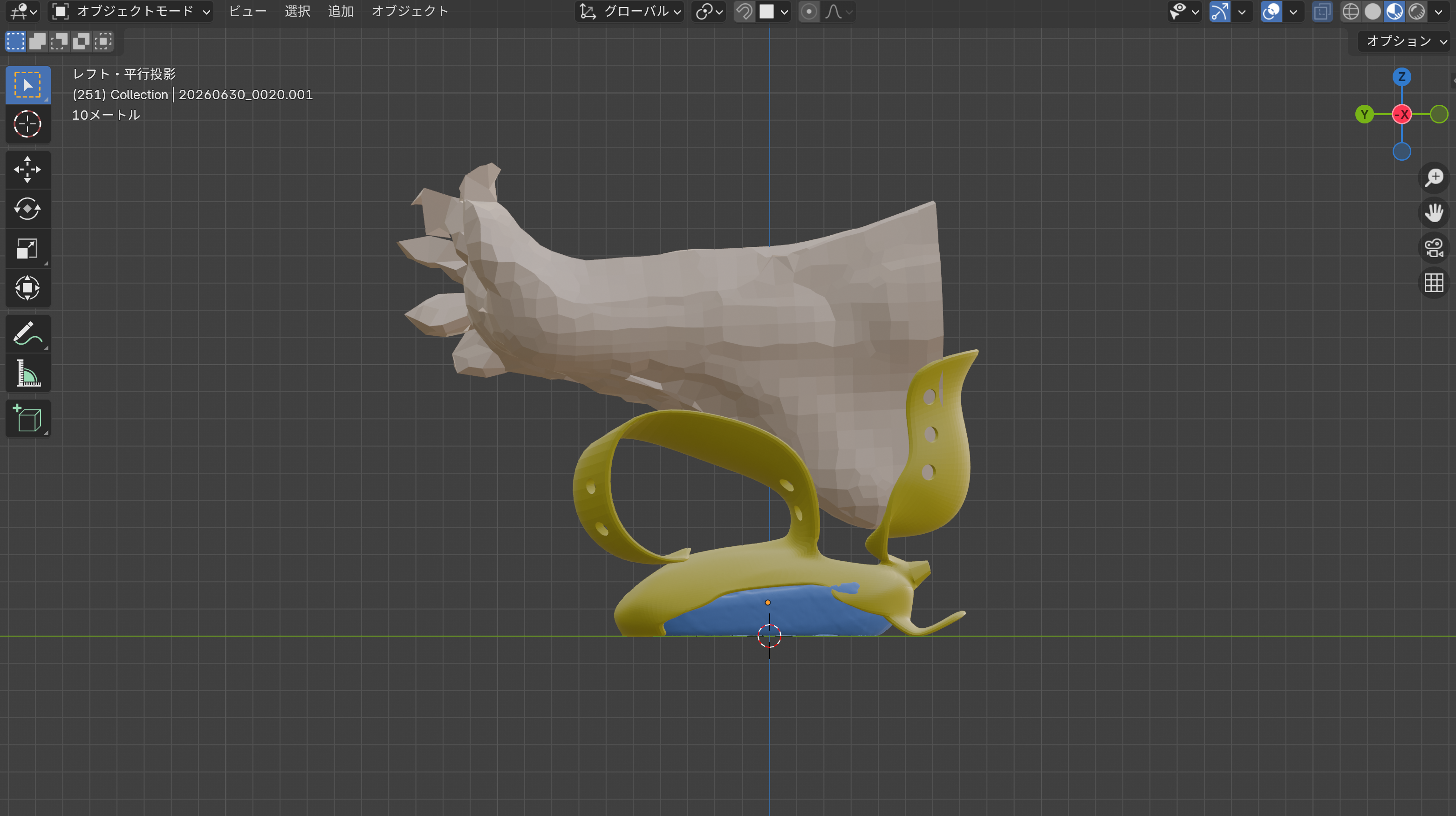

                                    • ⑤ 試作品の時系列（6月〜7月）

                                      0

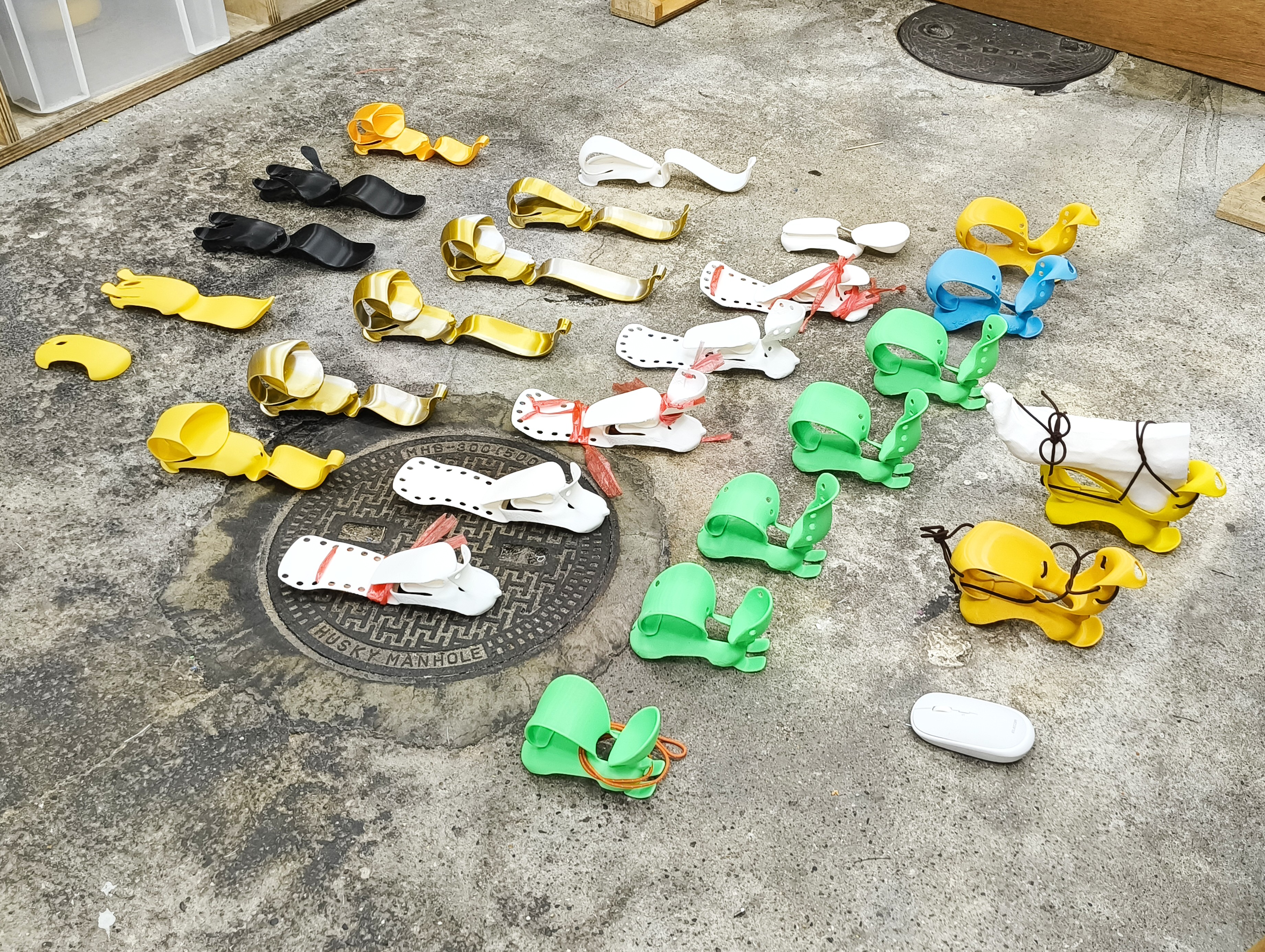

                                      筋力が弱い人でも体力を消耗しないで扱えるように、かかとの固定感、リラックスして使用し続けられる角度など、計24回の試作を重ねて徐々に理想のフォルムへ。スライサーの印刷時間短縮と強度確保も同時に追及。

                                      Comments

                                      • ⑥ 外部フィードバック（7月20日）

                                        0

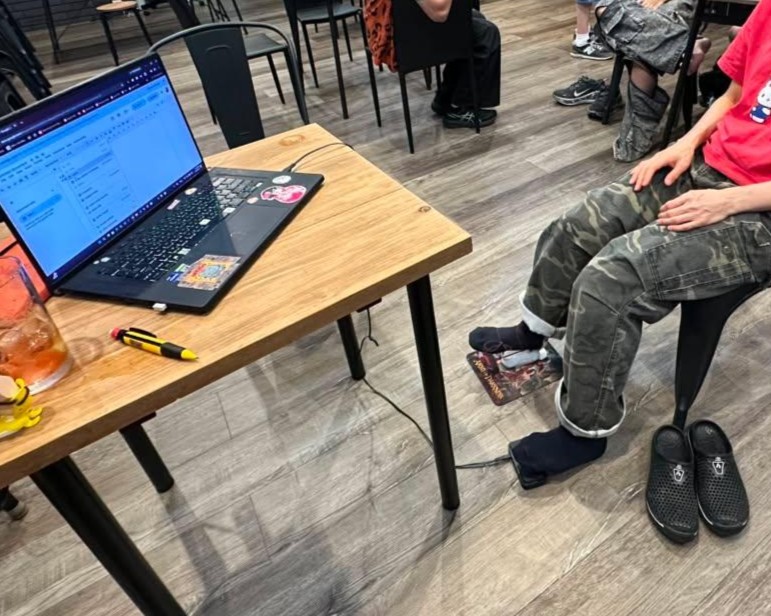

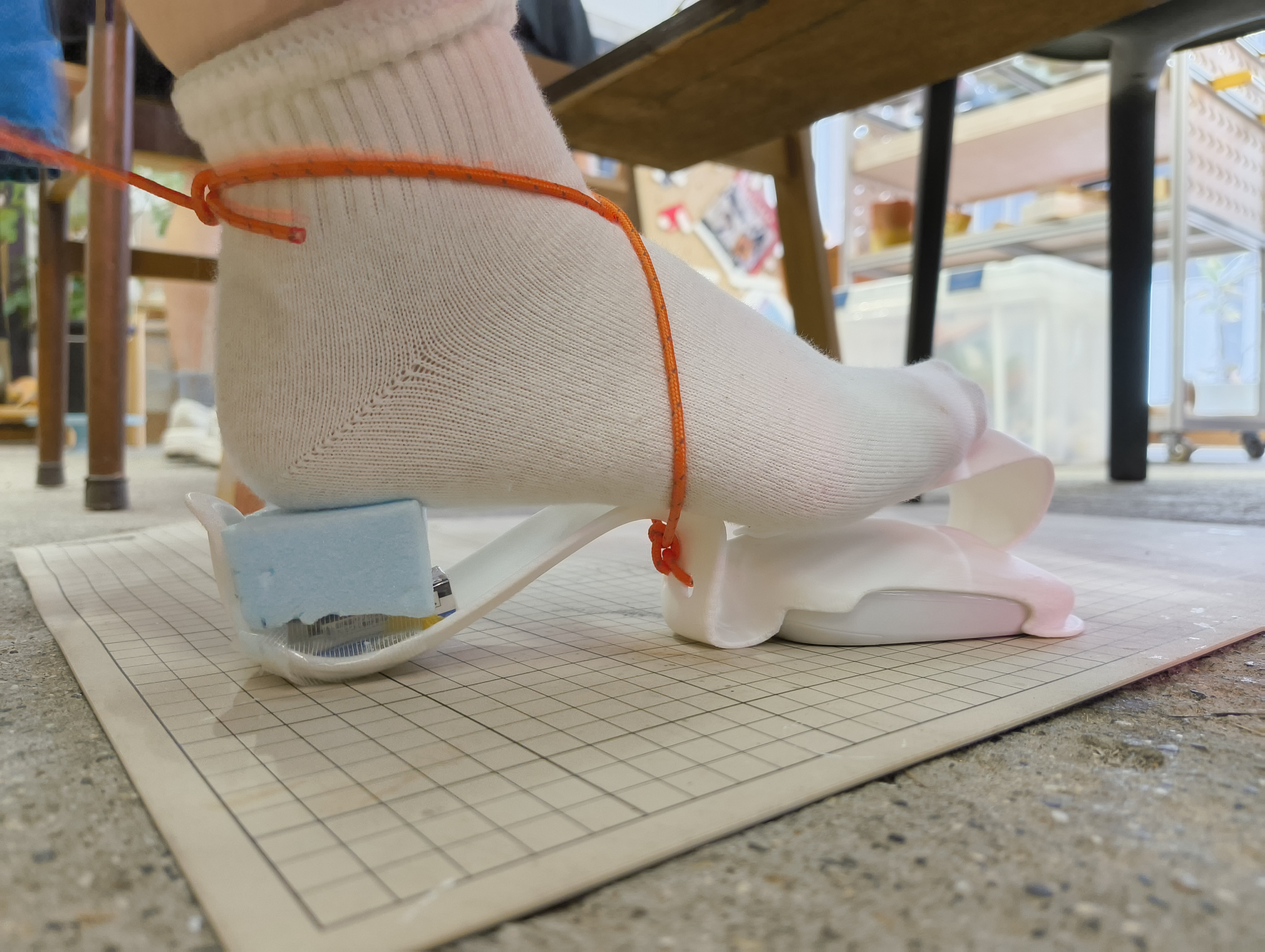

                                         完成間近のプロトタイプを外部の人に試用してもらい最終検証。「足のサイズに関わらずフィットするか」「長時間の操作で疲れないか」「体重を掛けたら壊してしまわないか」などの生の声を収集。

                                        写真2点

                                        Comments

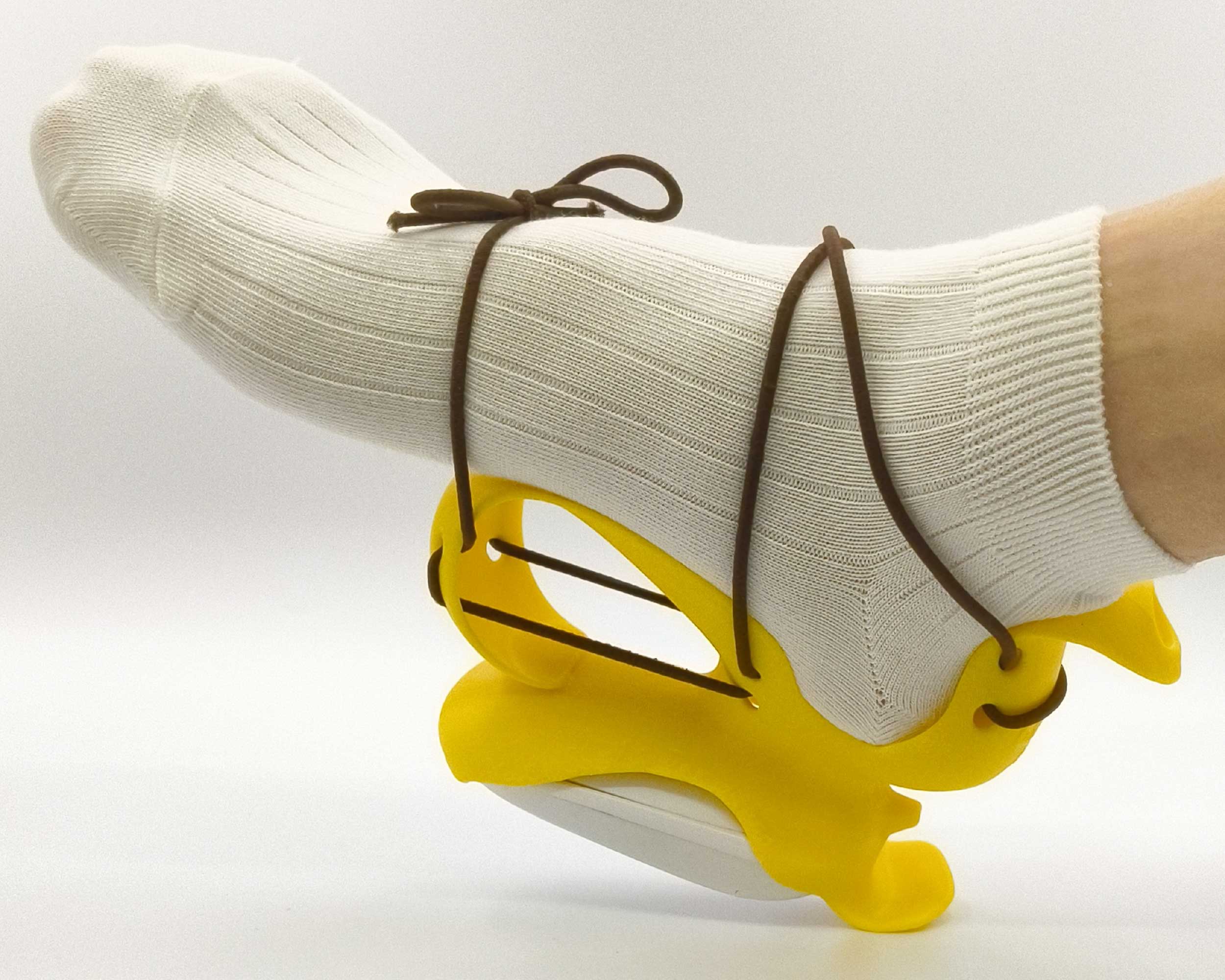

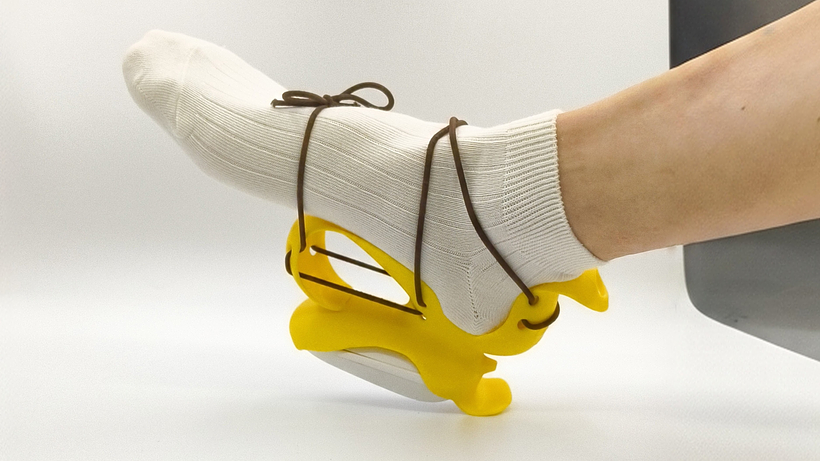

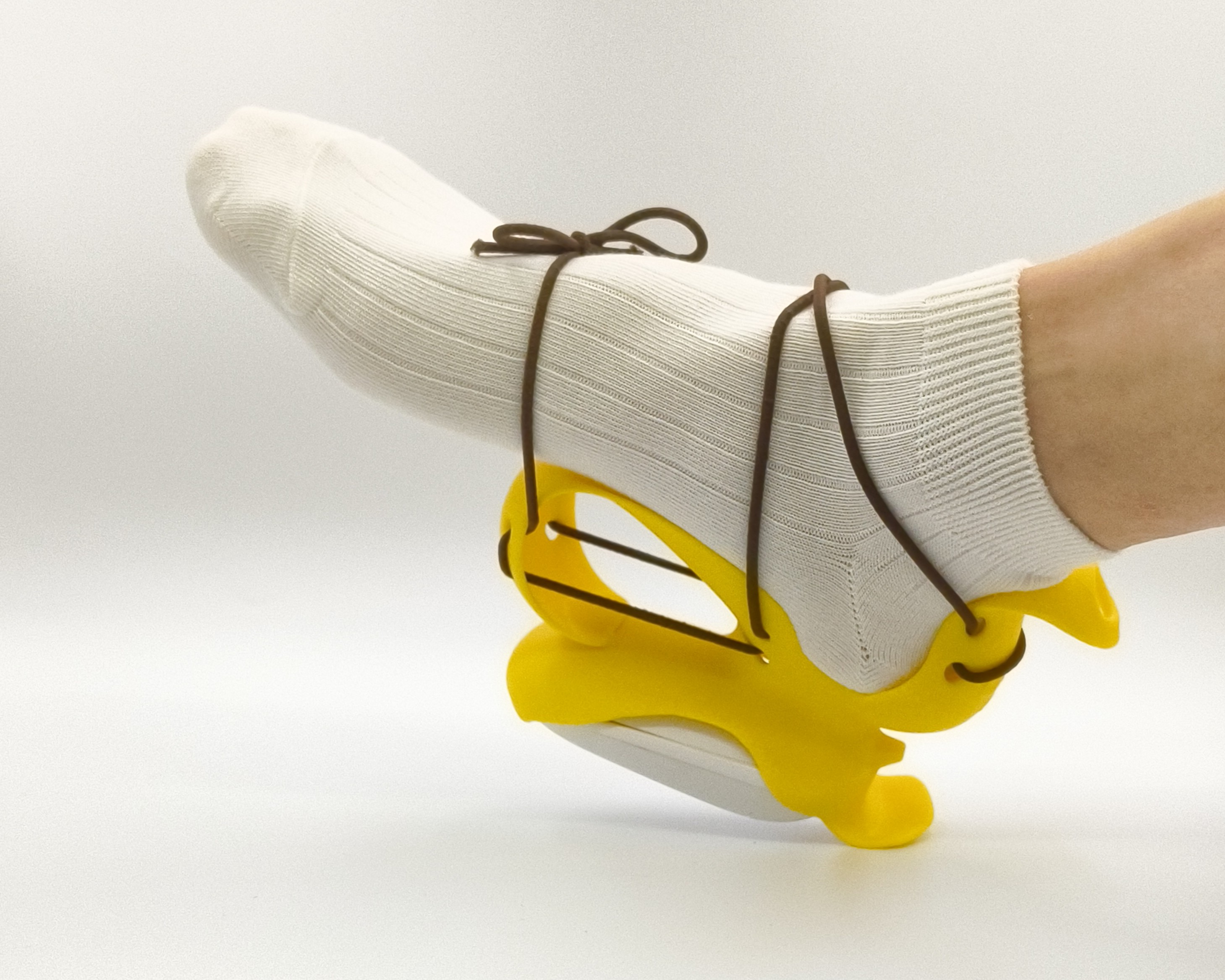

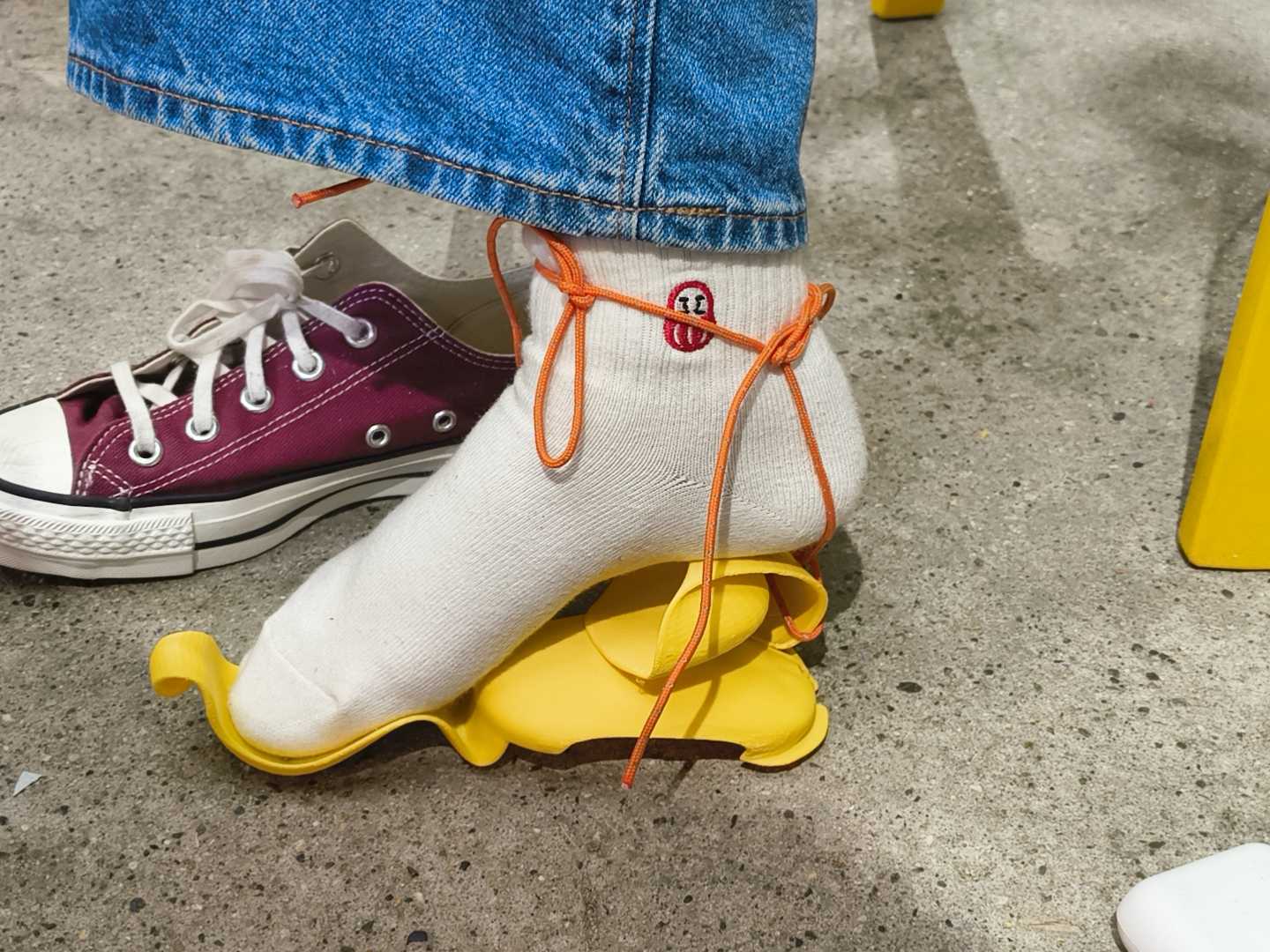

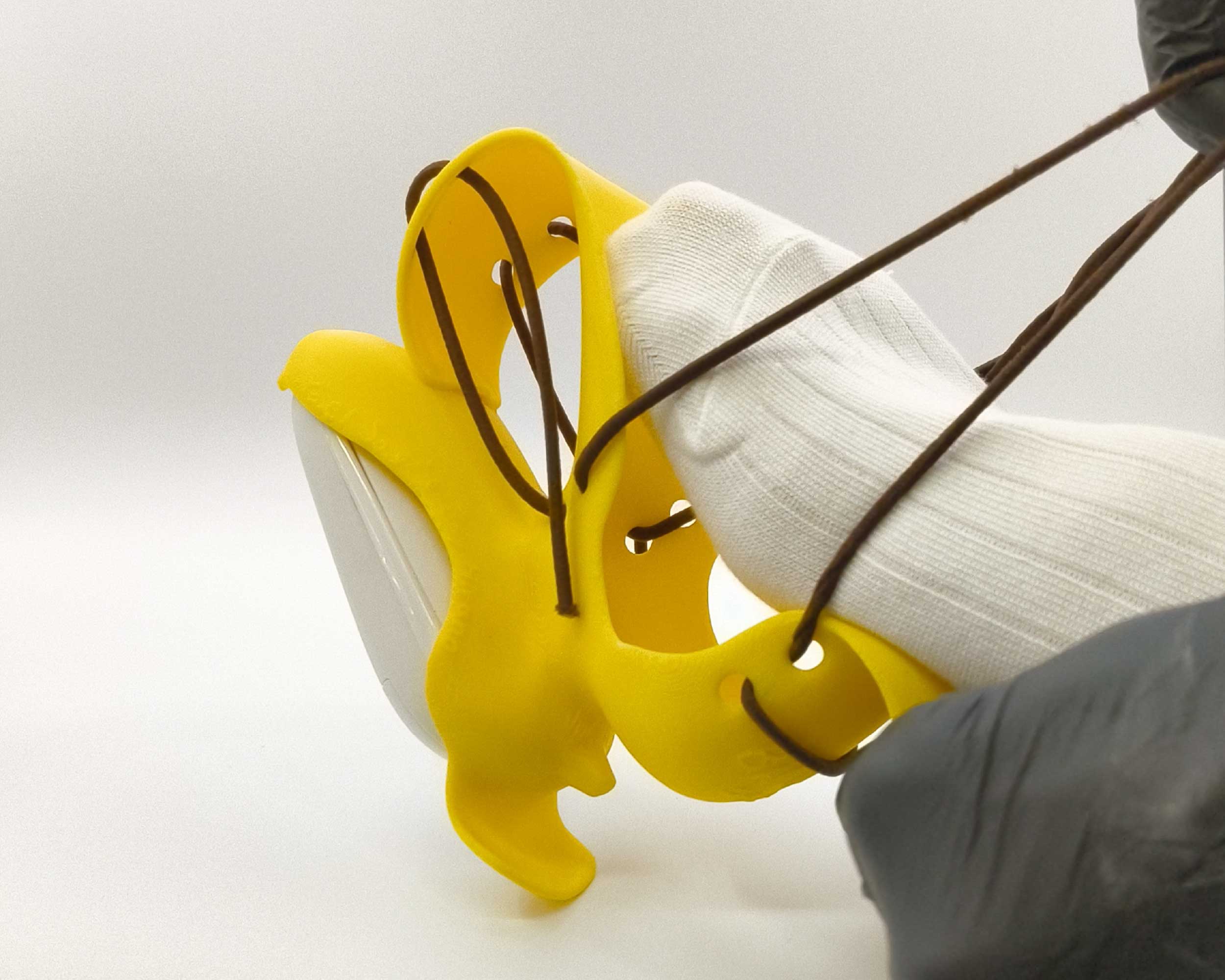

                                        • ⑧装着イメージ

                                          0

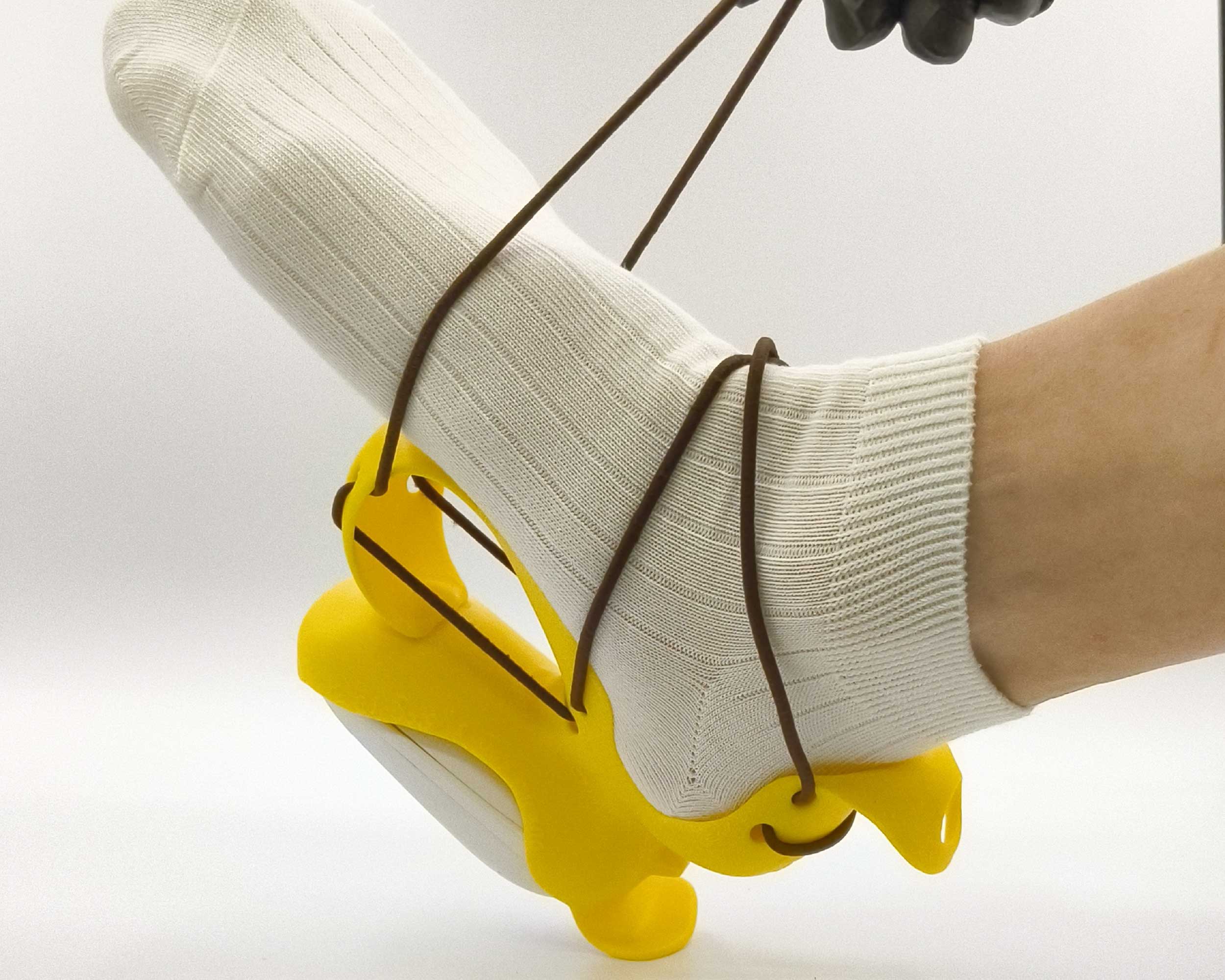

                                          １メートルのゴム紐を穴に通し結ぶ（後述）。長さや締め付け具合を調整した後は紐を結び直さずに装着が可能になります。

                                          Comments

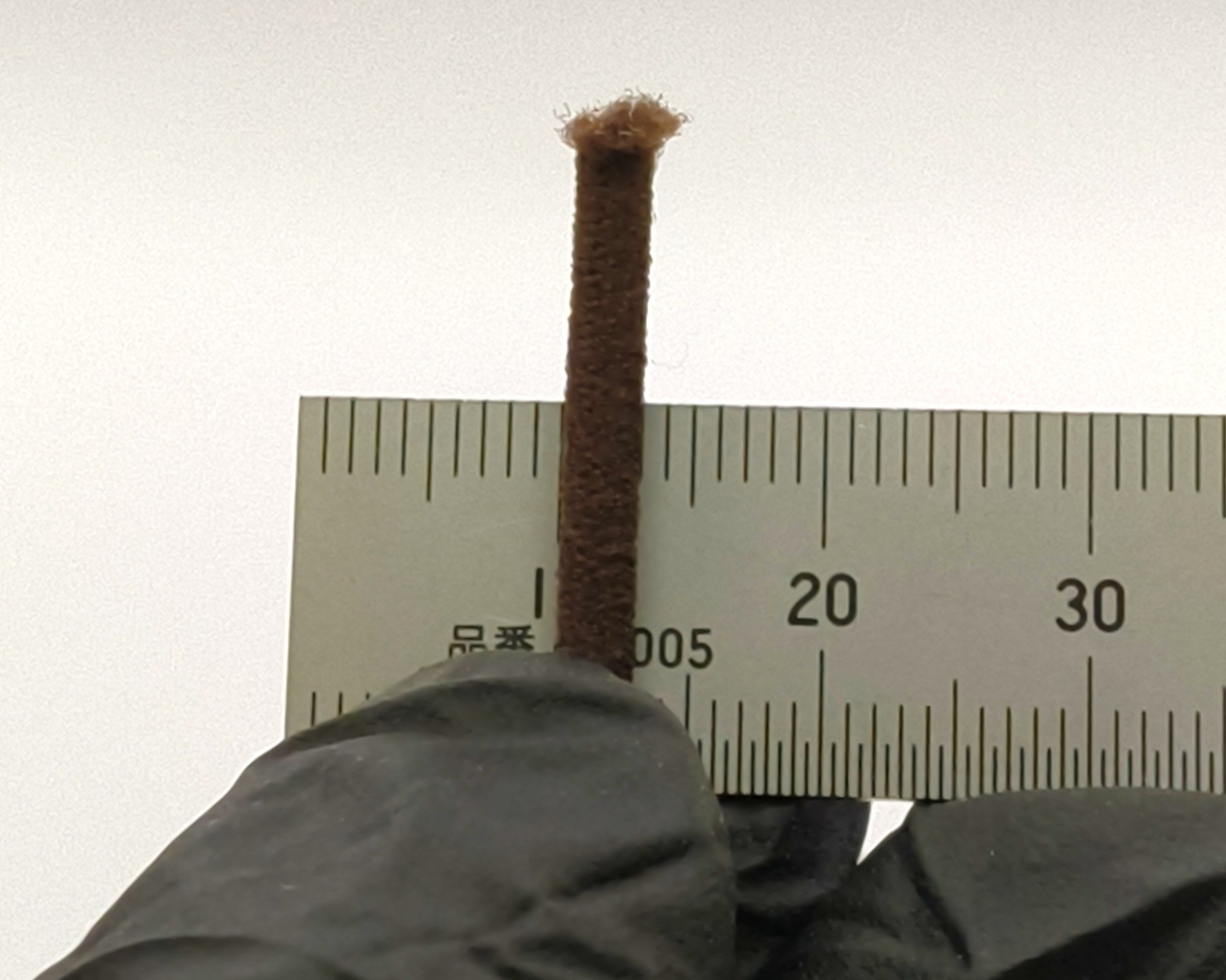

                                          • ゴム紐の準備

                                            0

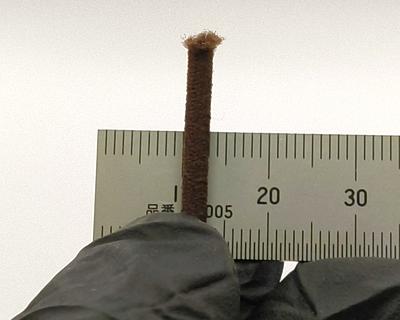

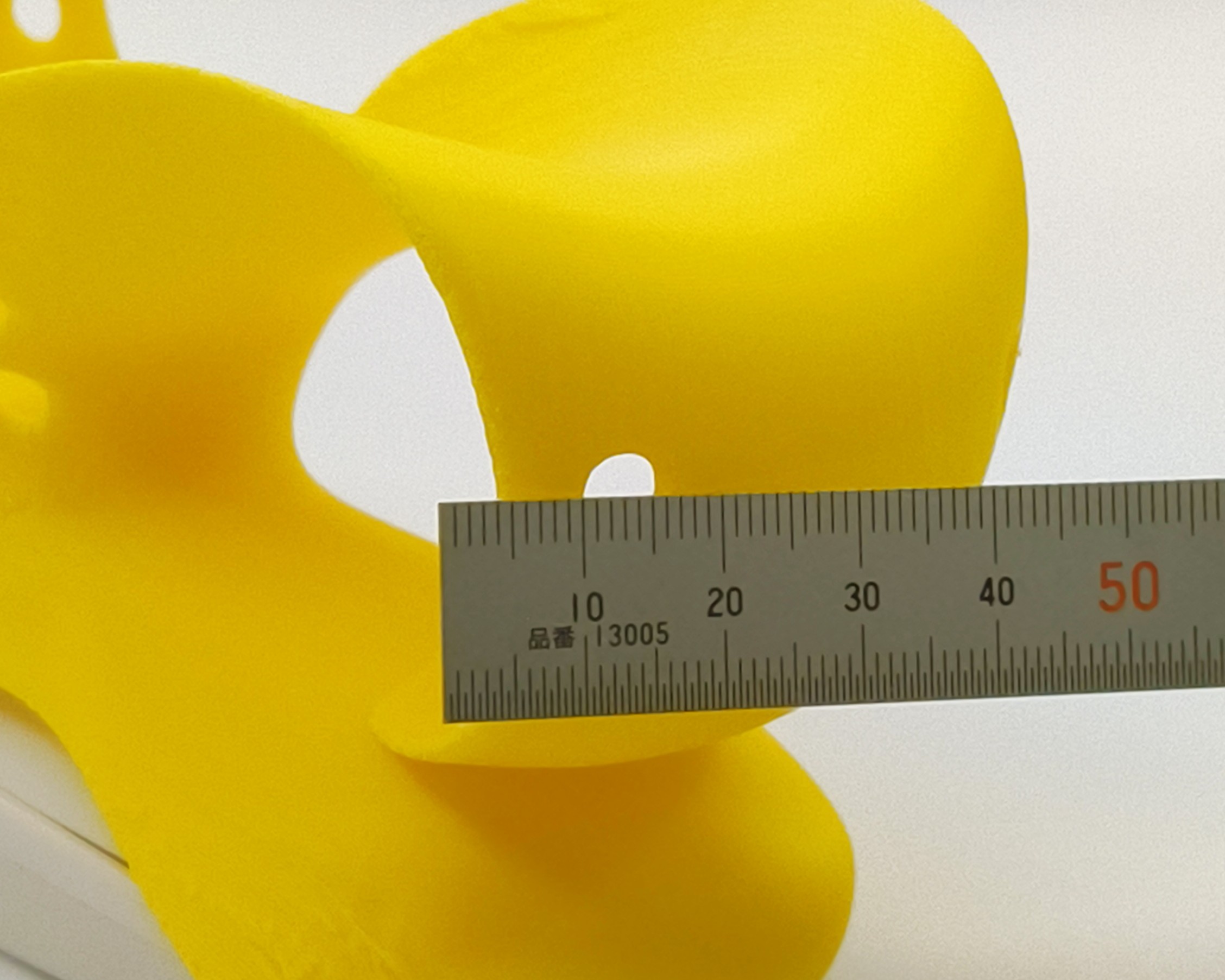

                                            Banana pointerの穴は５mm前後になっています。

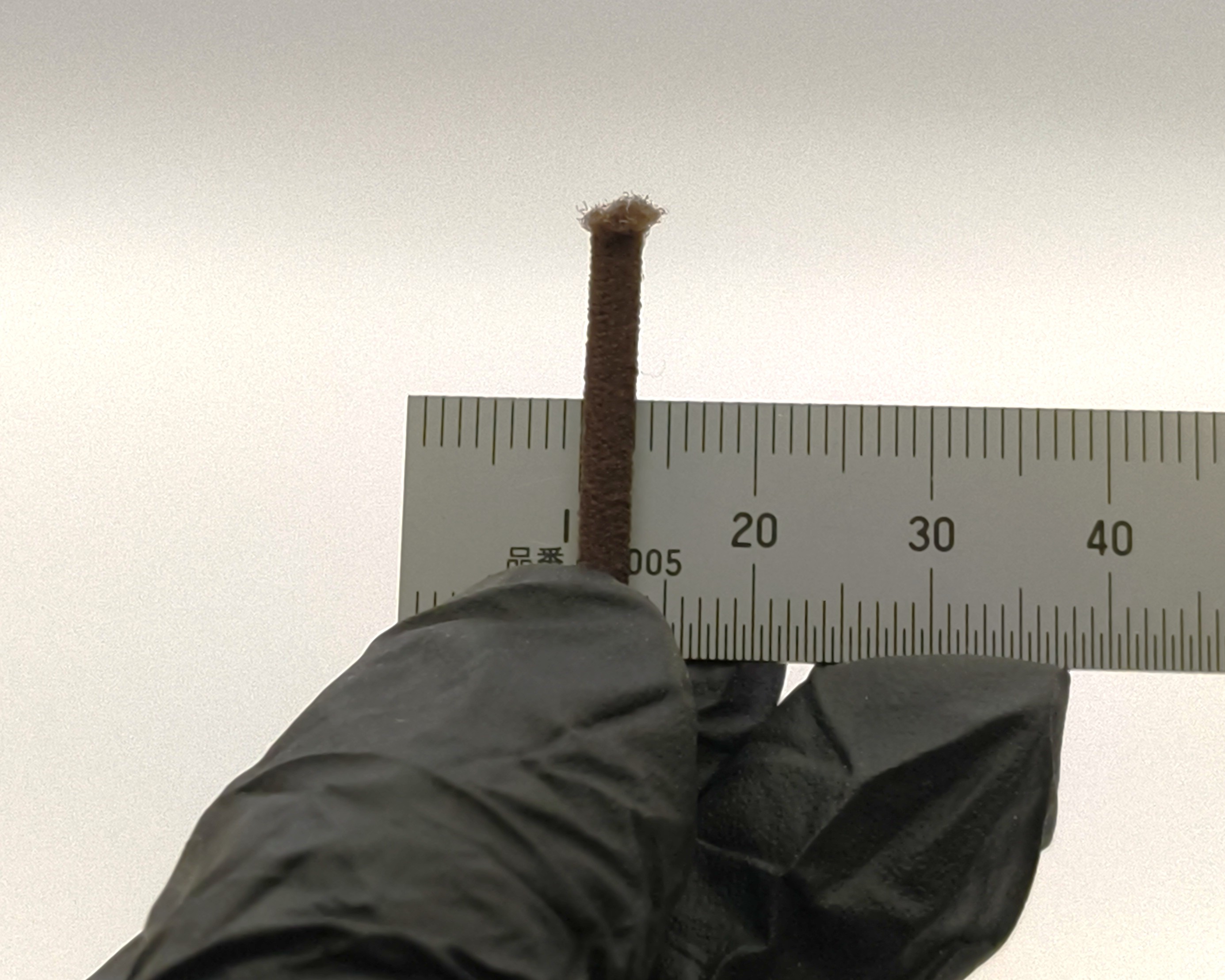

                                            プリンターのクオリティよって穴が狭まる可能性があるため、直径３mm程度のゴム紐を１メートル用意してください。

                                            Comments

                                            Add Annotation Order

                                          • 【3Dプリント・組み立て手順】

                                            0

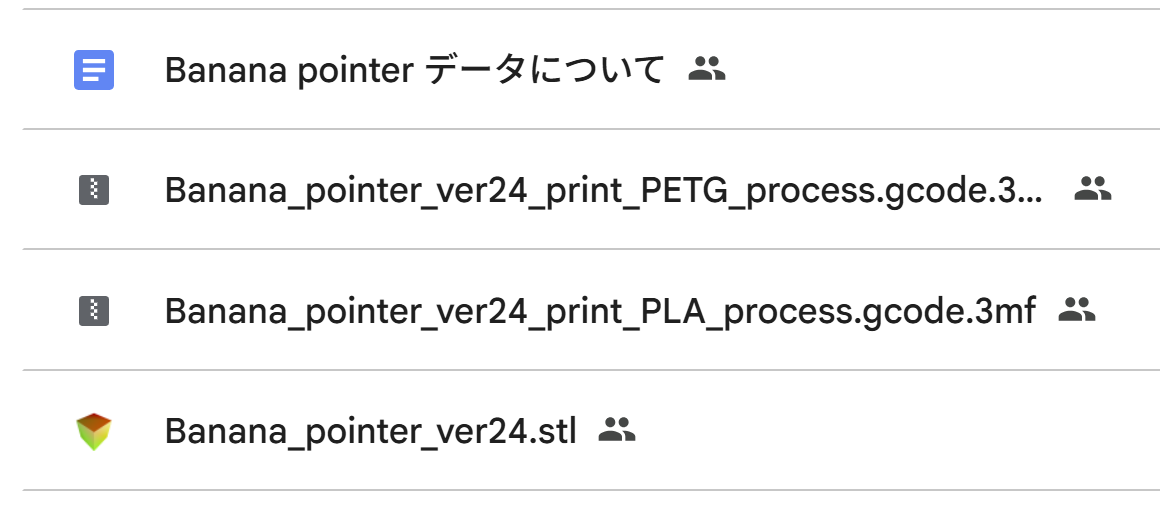

                                            ① STLファイルのダウンロード
                                            ② スライス設定（Bambu Studio）
                                            ③ サポート・ラフト設定
                                            ④ プリント時の注意点（ベッド定着とフィラメント）
                                            ⑤ サポート材の除去と後処理

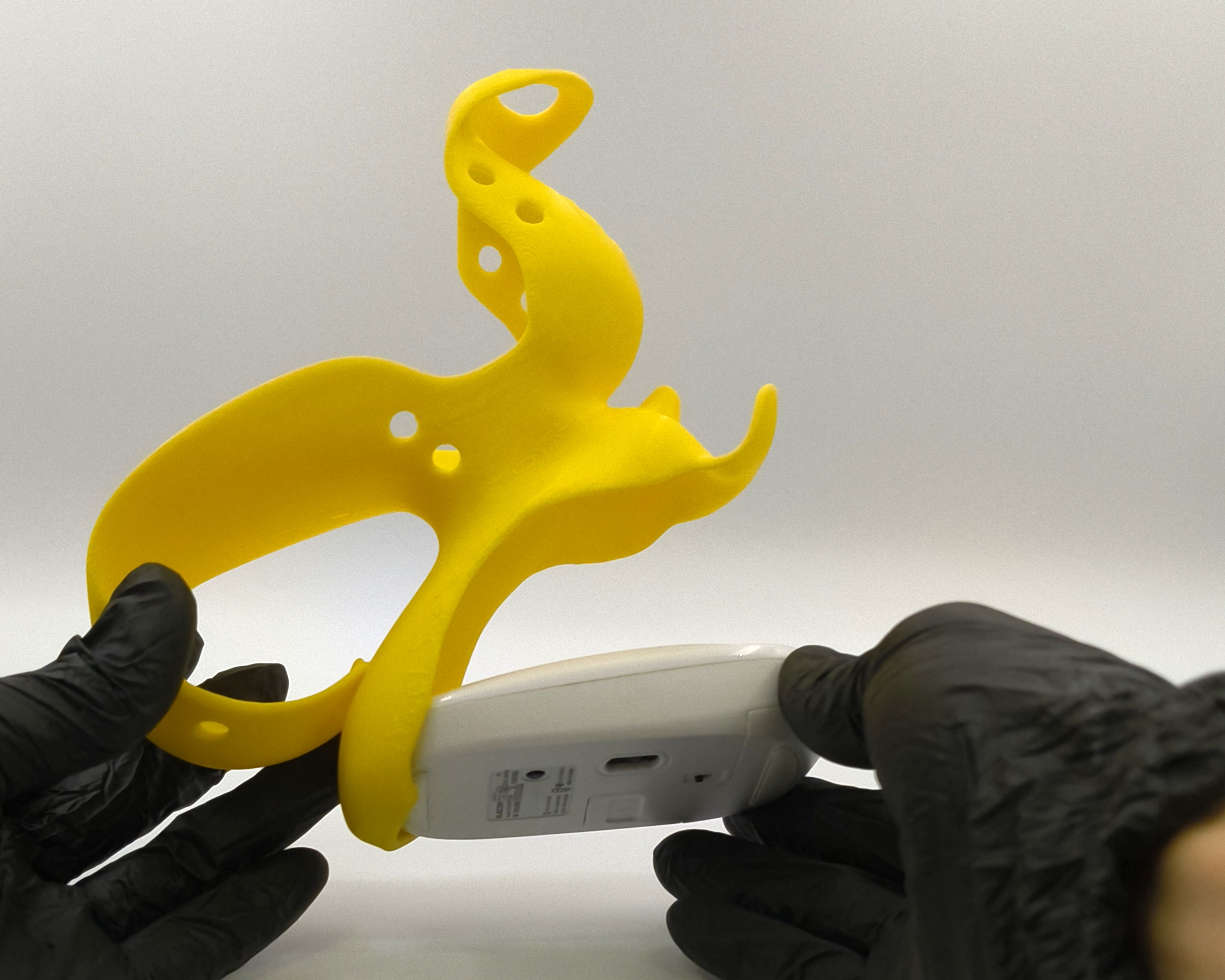

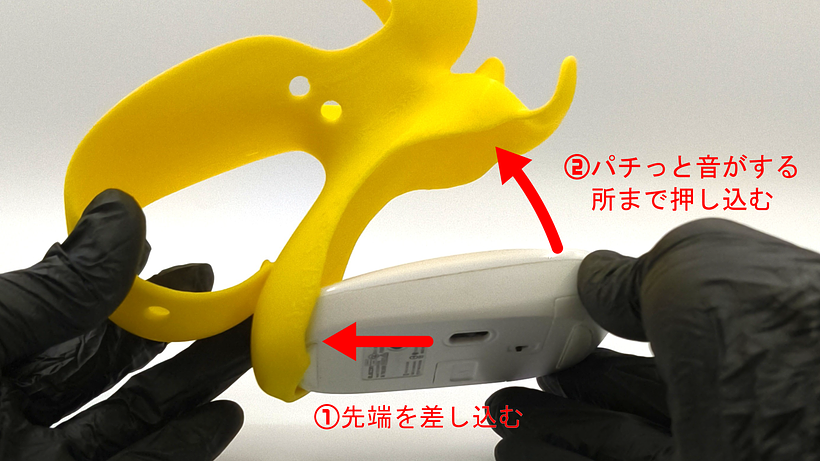

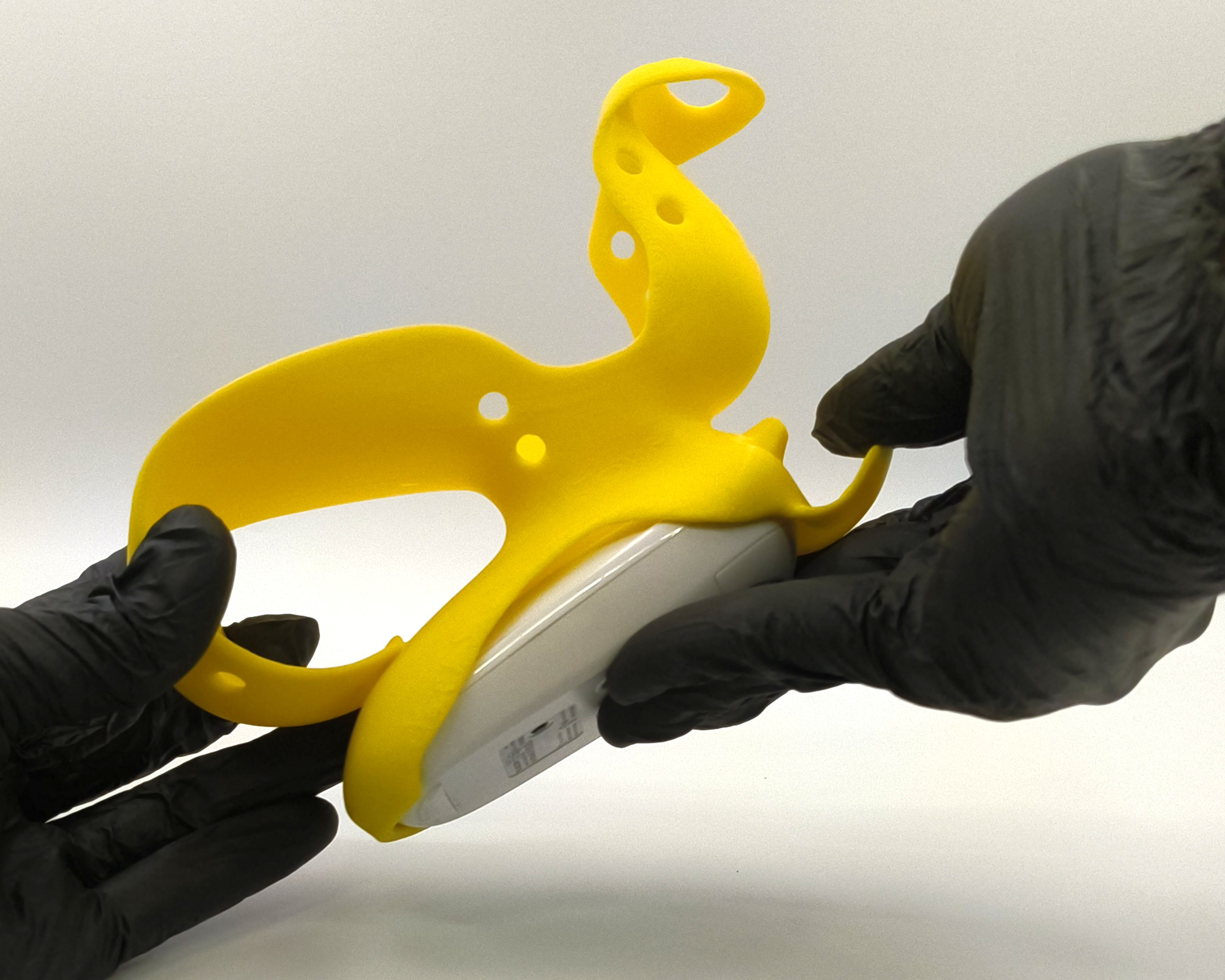

                                            ⑥ マウスのセットと完成

                                            Comments

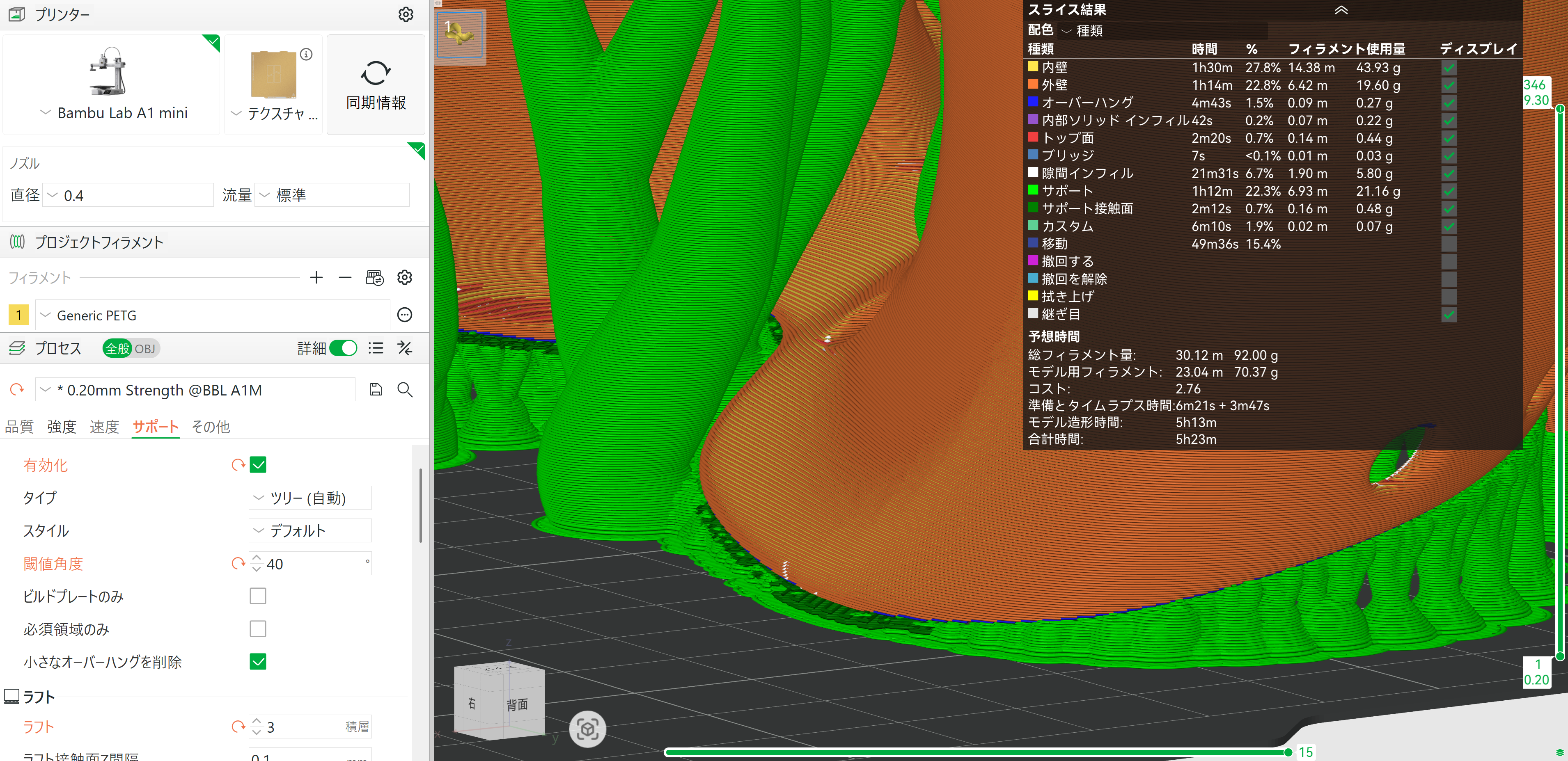

                                              • ② スライス設定（Bambu Studio）

                                                0
                                                STLデータを読み込み基本設定とサポート材の設定を行います。
                                                「banbu studio」のスライサーを利用している場合、強度と出力速度を最適化したプロセスプリセット（0.20mm Strength）を選択。壁厚を均一にした有機的フォルムのため、インフィル（内部充填）を抑えても十分な強度が確保できます。

                                                Comments

                                                • ③ サポート・ラフト設定

                                                  0

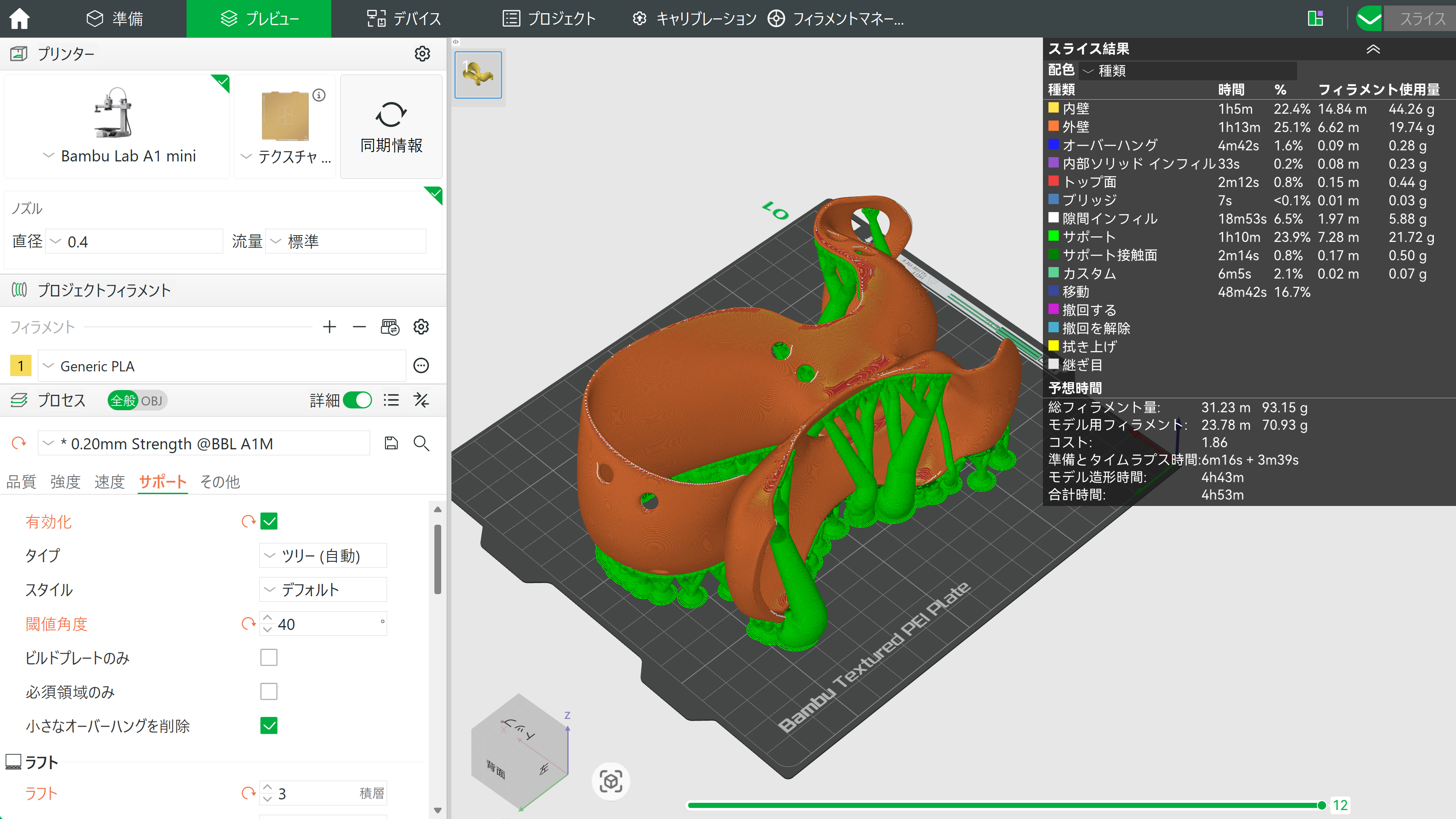

                                                  滑らかな造形と定着性を高めるため、サポート設定は「有効（ツリー・自動・閾値角度40度）」、ラフト設定は「3積層」に指定してスライスを実行します。
                                                  サポート材について→（bambu studio / Prusa slicer）

                                                  その他のスライサーでは、ツリーサポートはオーガニックサポート（こちらが一般的）と呼ばれています。
                                                  時間がある方は積層ピッチを0.20mmより細かくすることもお勧めです。造形が荒れやすい部分のみ細かくしておきたい場合は「可変積層ピッチ / 可変レイヤー高さ」を調べてみてください。

                                                  Comments

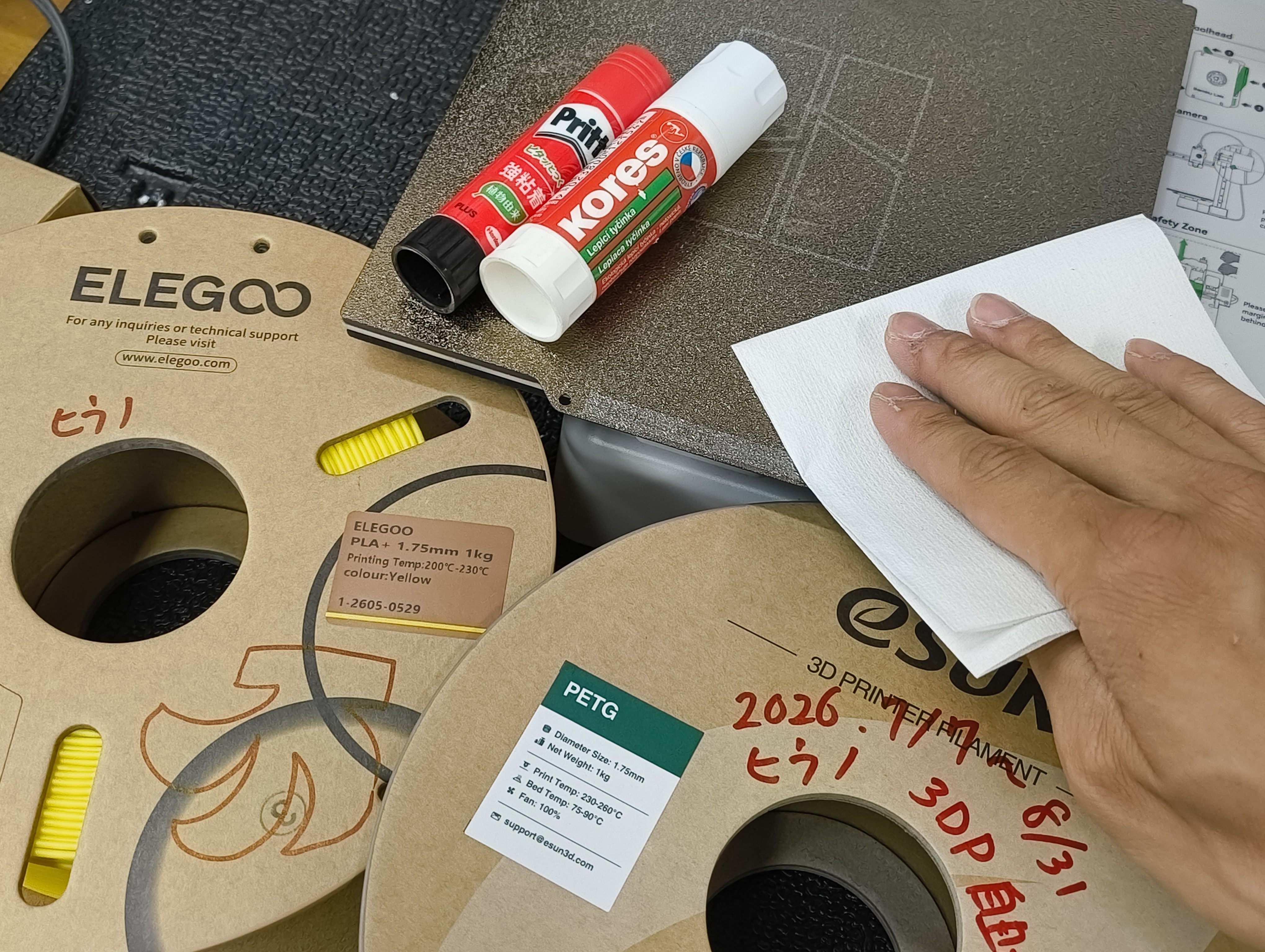

                                                  • ④ プリント時の注意点（ベッド定着とフィラメント）

                                                    0
                                                    フィラメントは強度に優れたPLA PlusやPETGを推奨しています。また1層目の密着不足による歪みを防ぐため、ビルドプレートの清掃を事前に行います。定着が悪ければスティック糊の塗布を行います（プレートの水洗いで除去可能です）。冬場は室内が寒いと造形が難しくなるので、直接風が当たらない暖房のある部屋で運用してみてください。

                                                    ※タイムセール品のフィラメントは巻き付けが荒いので注意してください。商品購入ページの画像が巻の荒いものに差し替えられているのである程度の確認ができます。

                                                    Comments

                                                    • ⑤ サポート材の除去と後処理

                                                      0

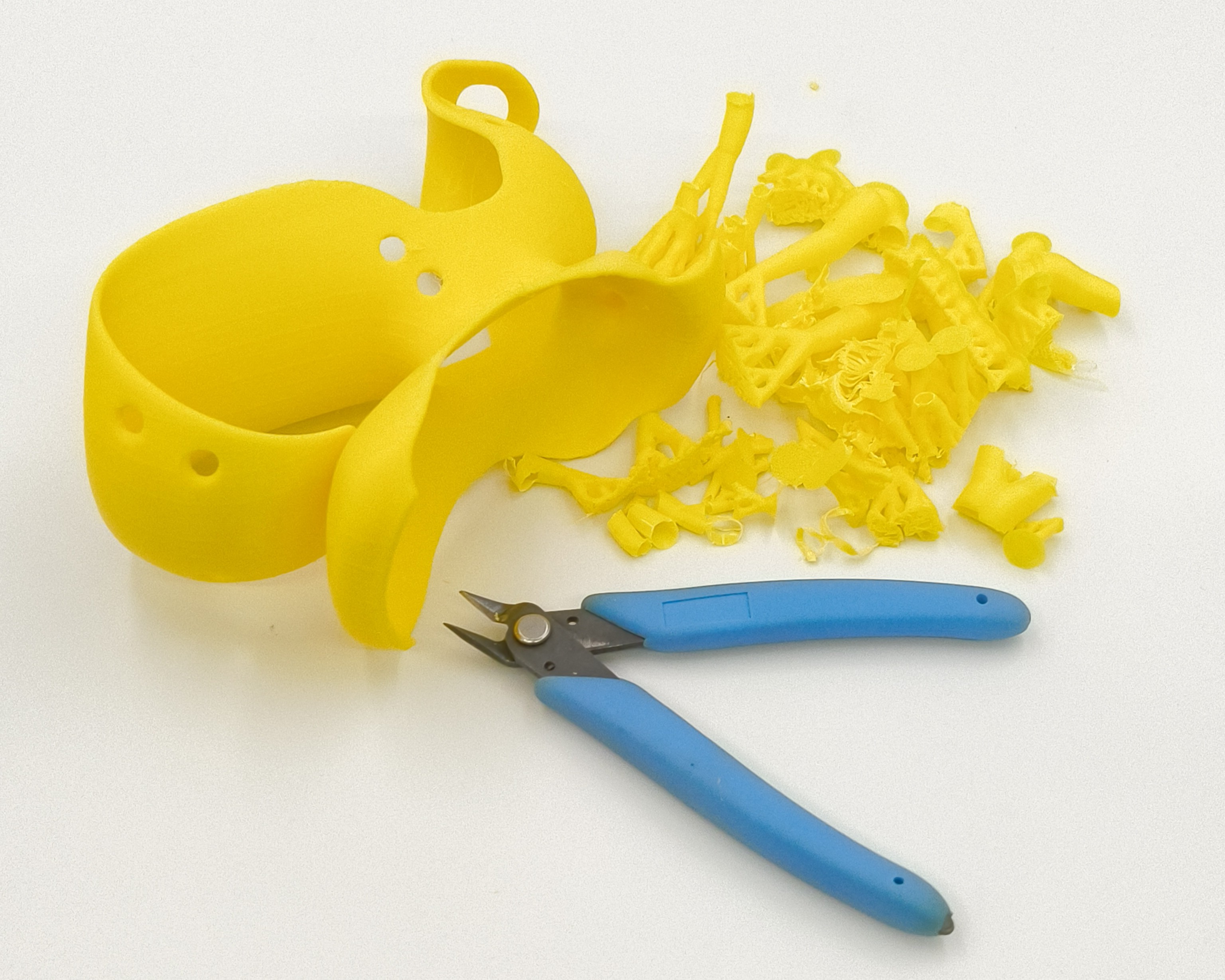

                                                      出力後、ツリーサポートと3層のラフトをニッパーやペンチを使用して取り除きます。素手での作業は危ないので避けてください。足裏や手で触れる縁の剥がし跡にバリが残っている場合は、ヤスリ等で滑らかに削って仕上げます。

                                                      写真5枚

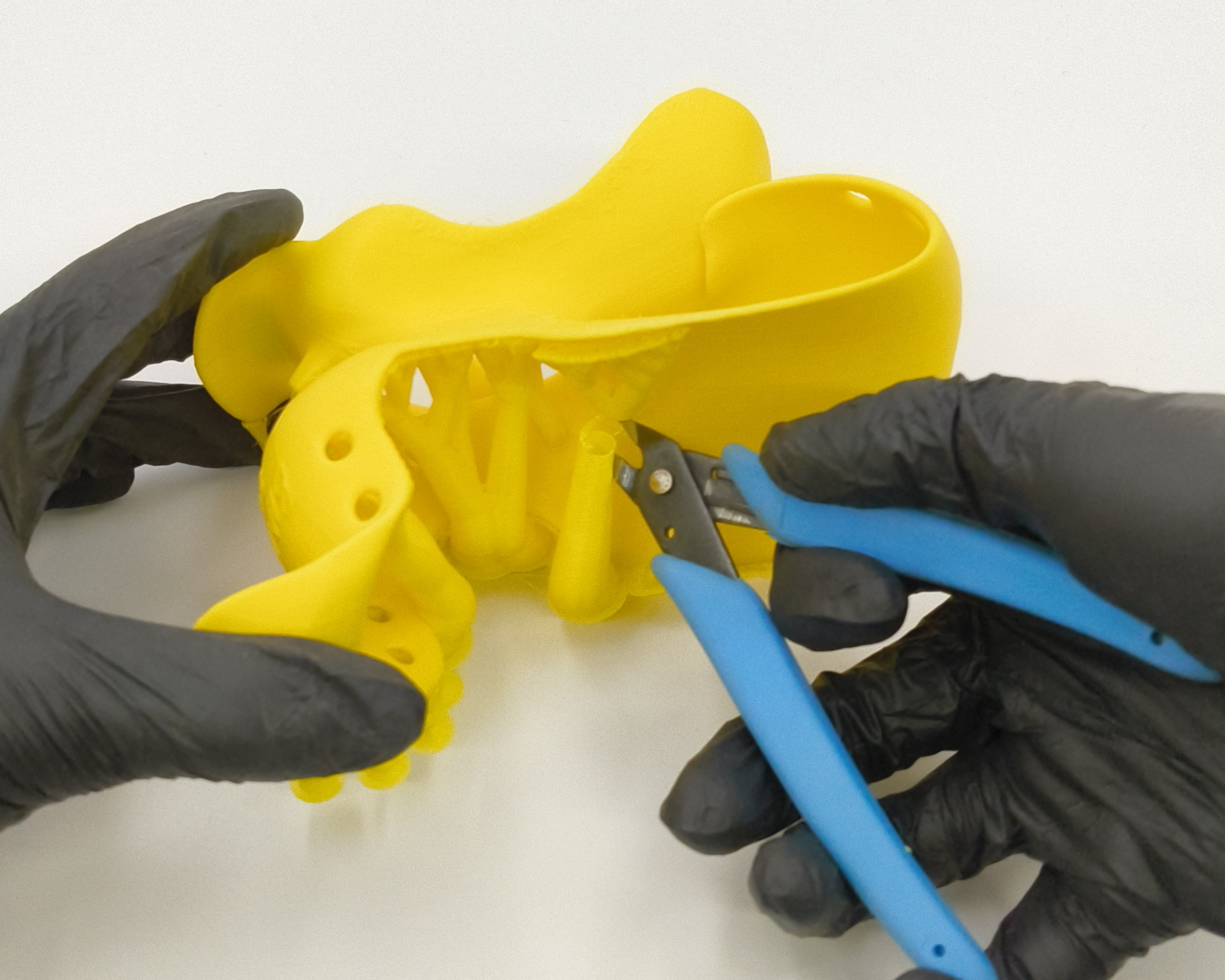

                                                      ①②ニッパーでの除去作業：ねじると握力が無くてもサポートを折りやすいです。

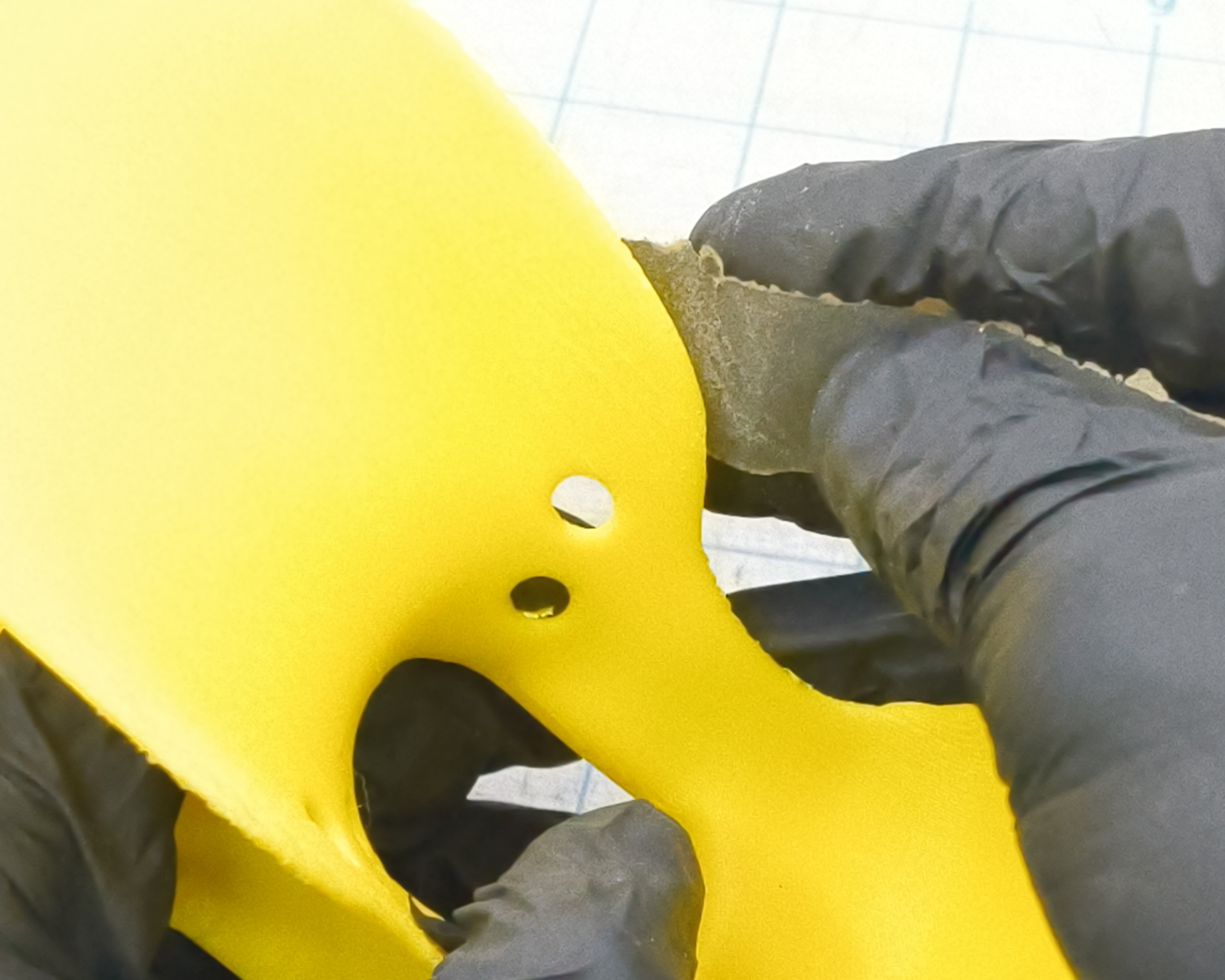

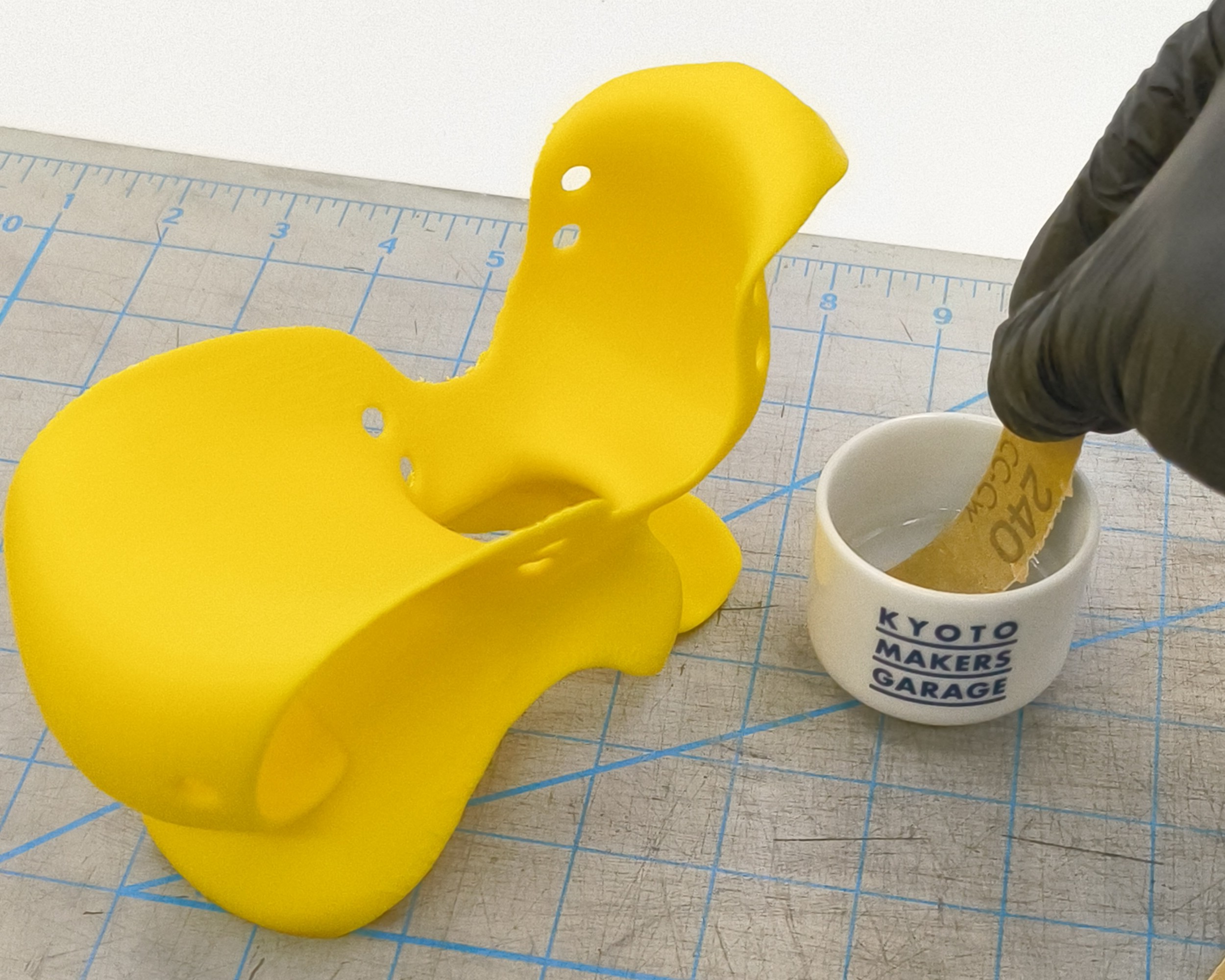

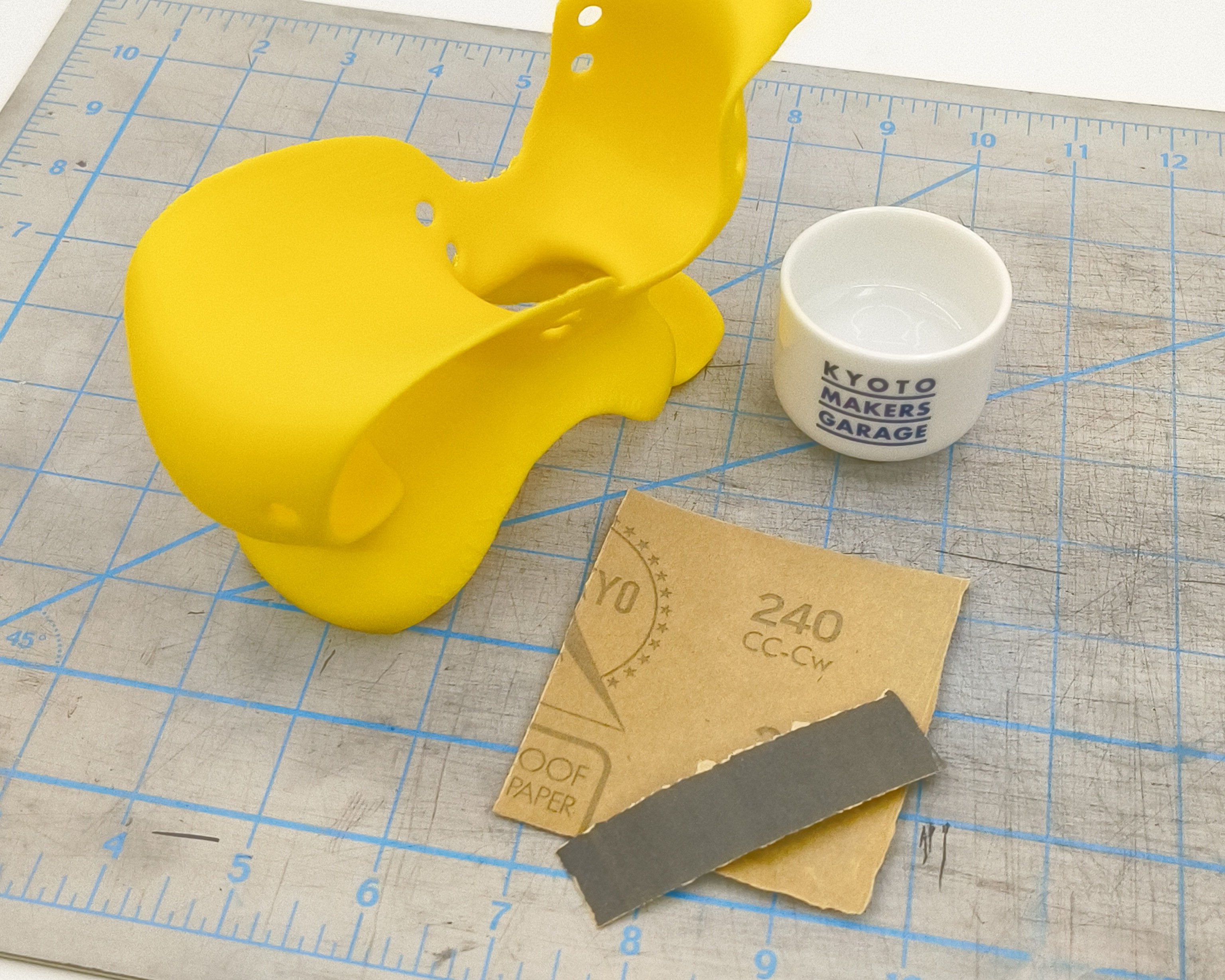

                                                      ③④⑤研磨作業：耐水ペーパー240番と少量の水、作業場所を確保します。サポートの除去が甘い箇所があればニッパーで取り除く。穴のバリ取りは丸めた耐水ペーパーを使用するか棒やすりがおすすめです。

                                                      Comments

                                                      • ⑥A ゴム紐を通す

                                                        0

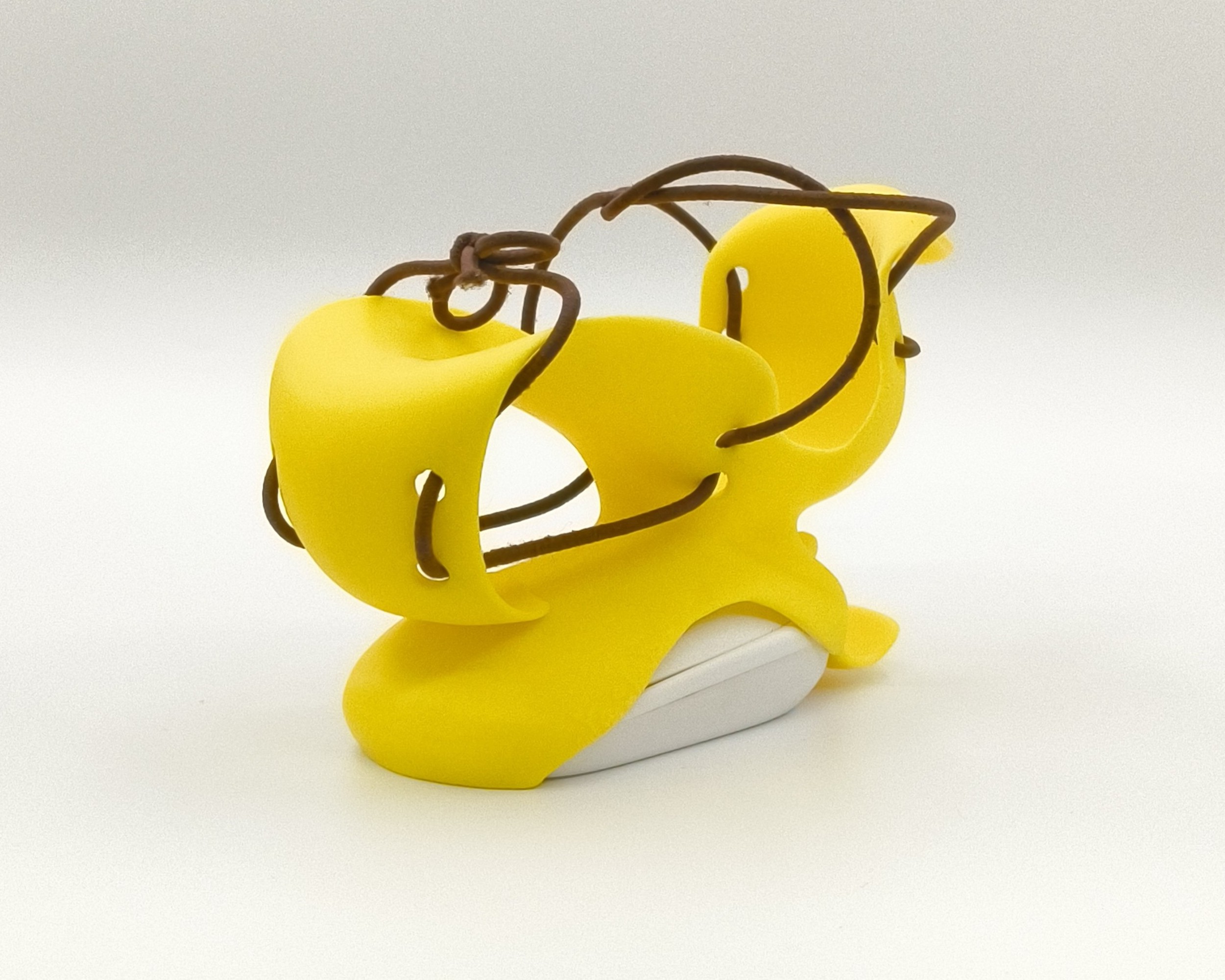

                                                        直径5mm弱の穴に入るゴムヒモ（今回はダイソーで直径３mm、1メートル3本組のもの）を用意し、かかと側から順番に通します。

                                                        Comments

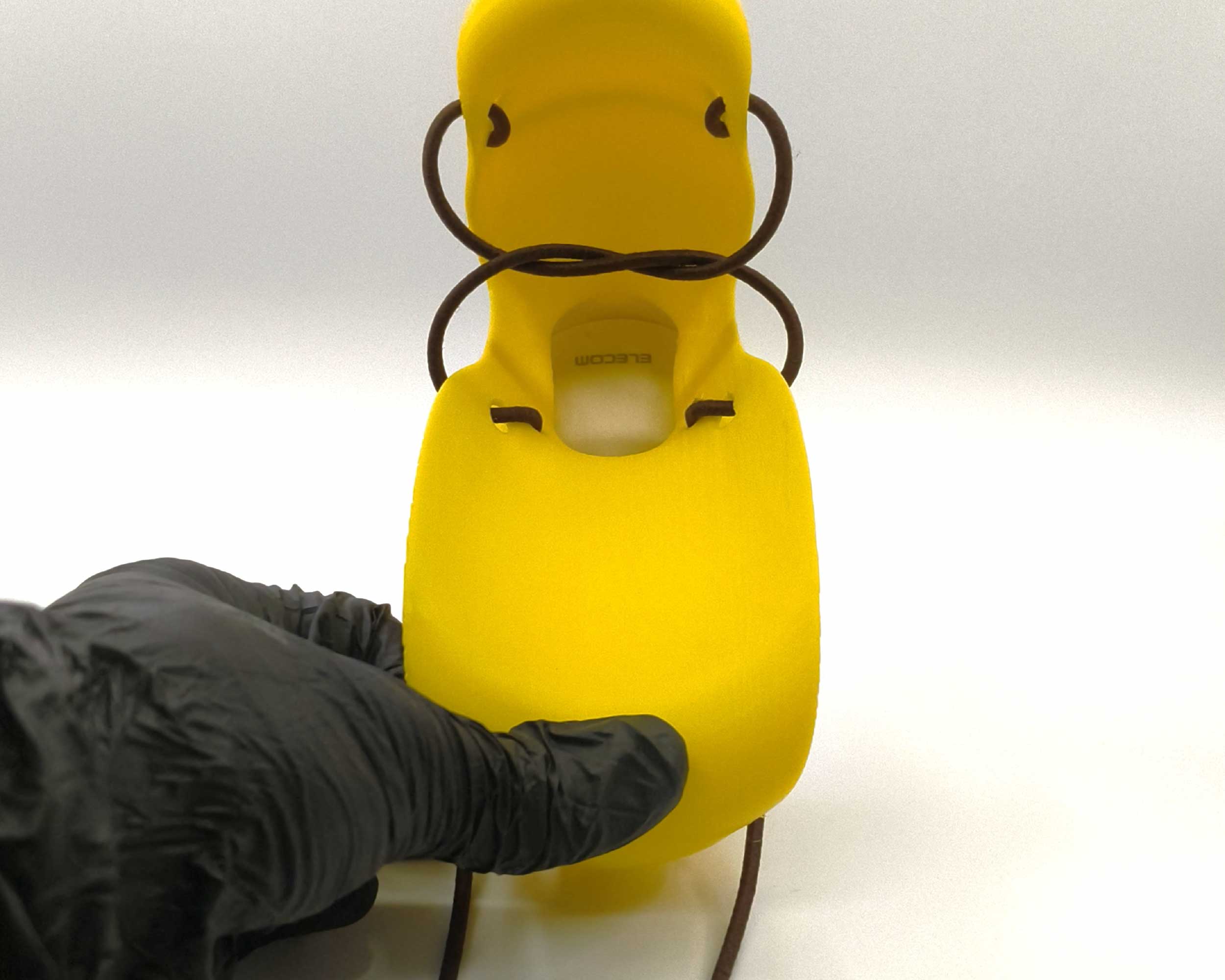

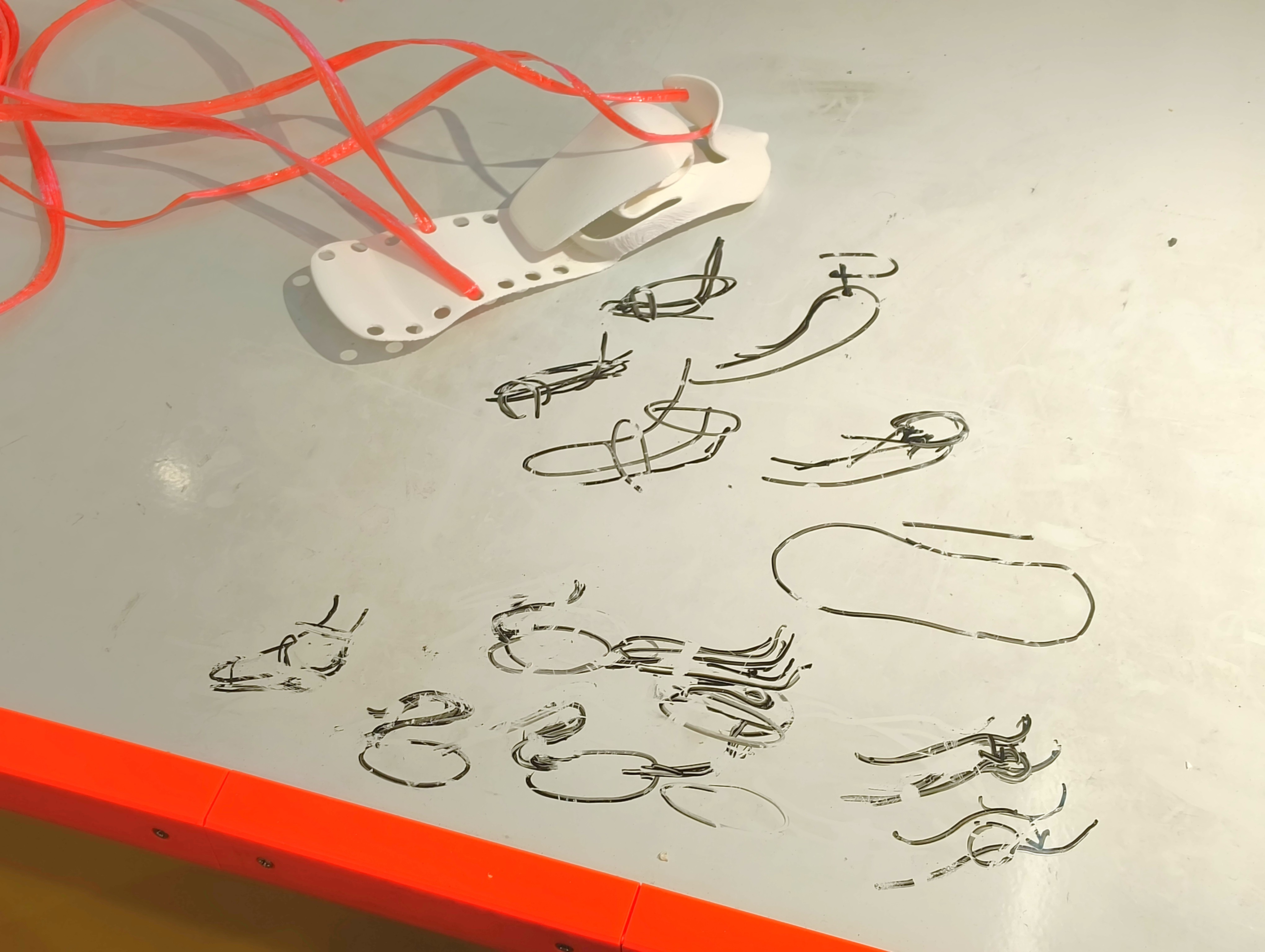

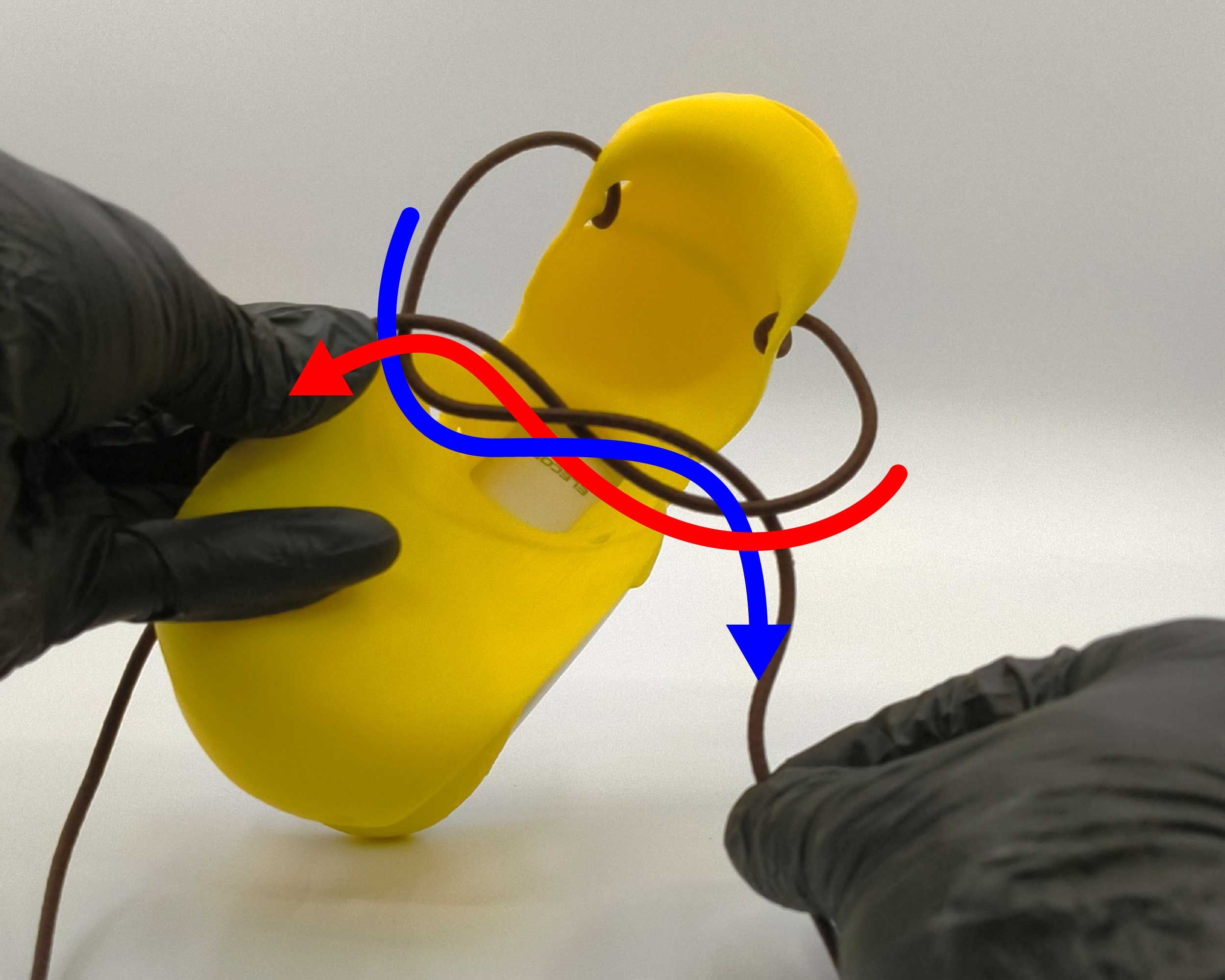

                                                        • ⑥B ゴム紐を通す

                                                          0

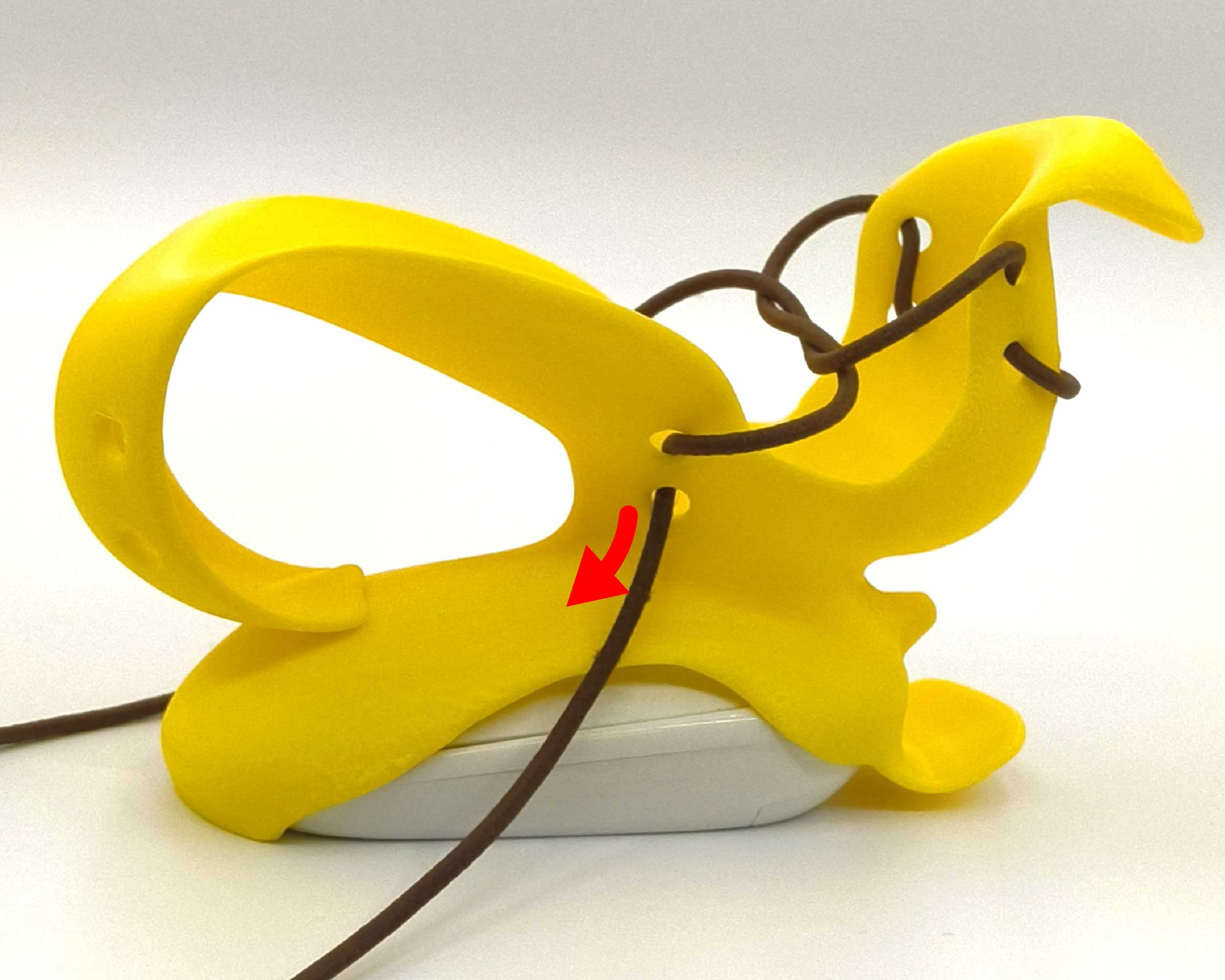

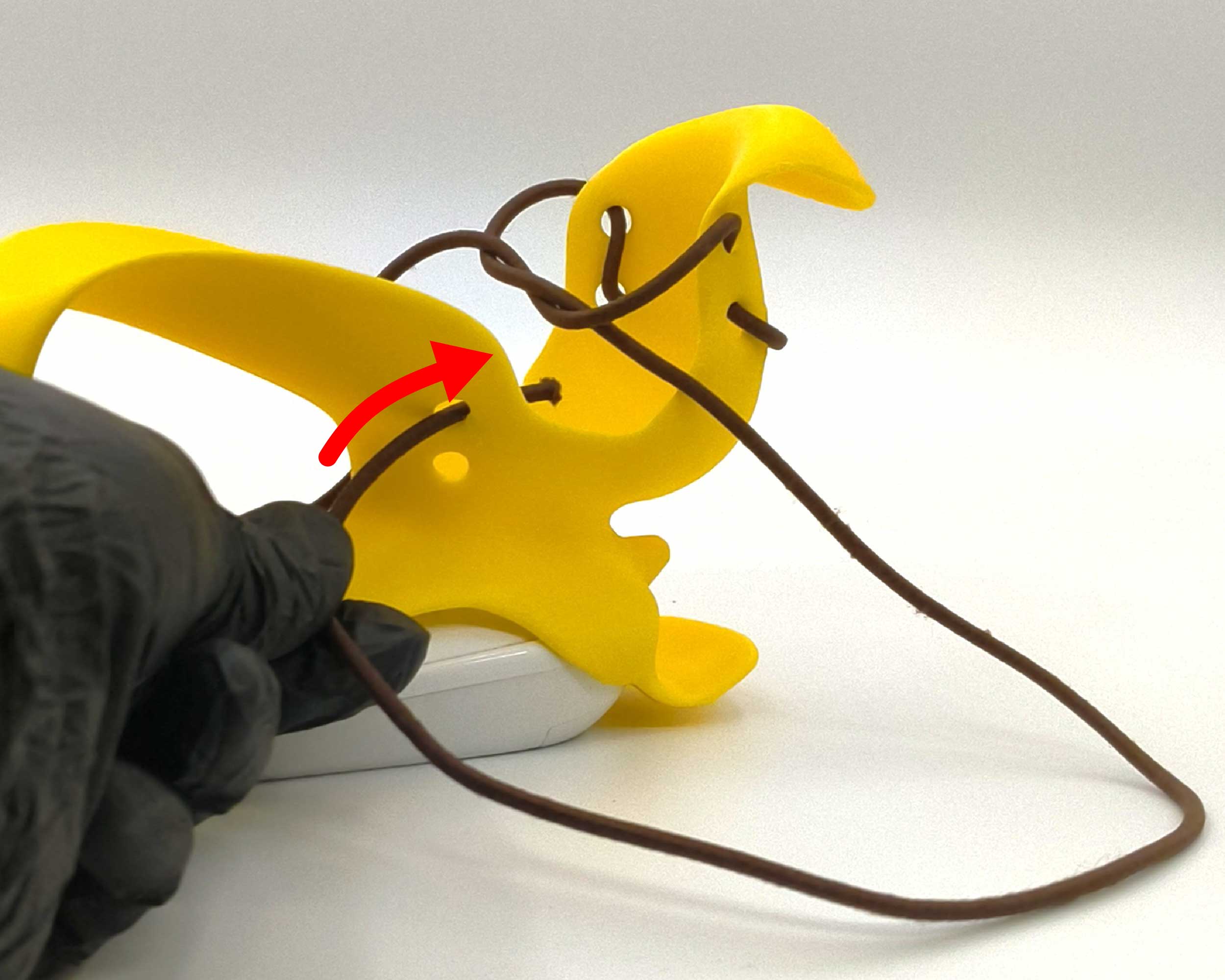

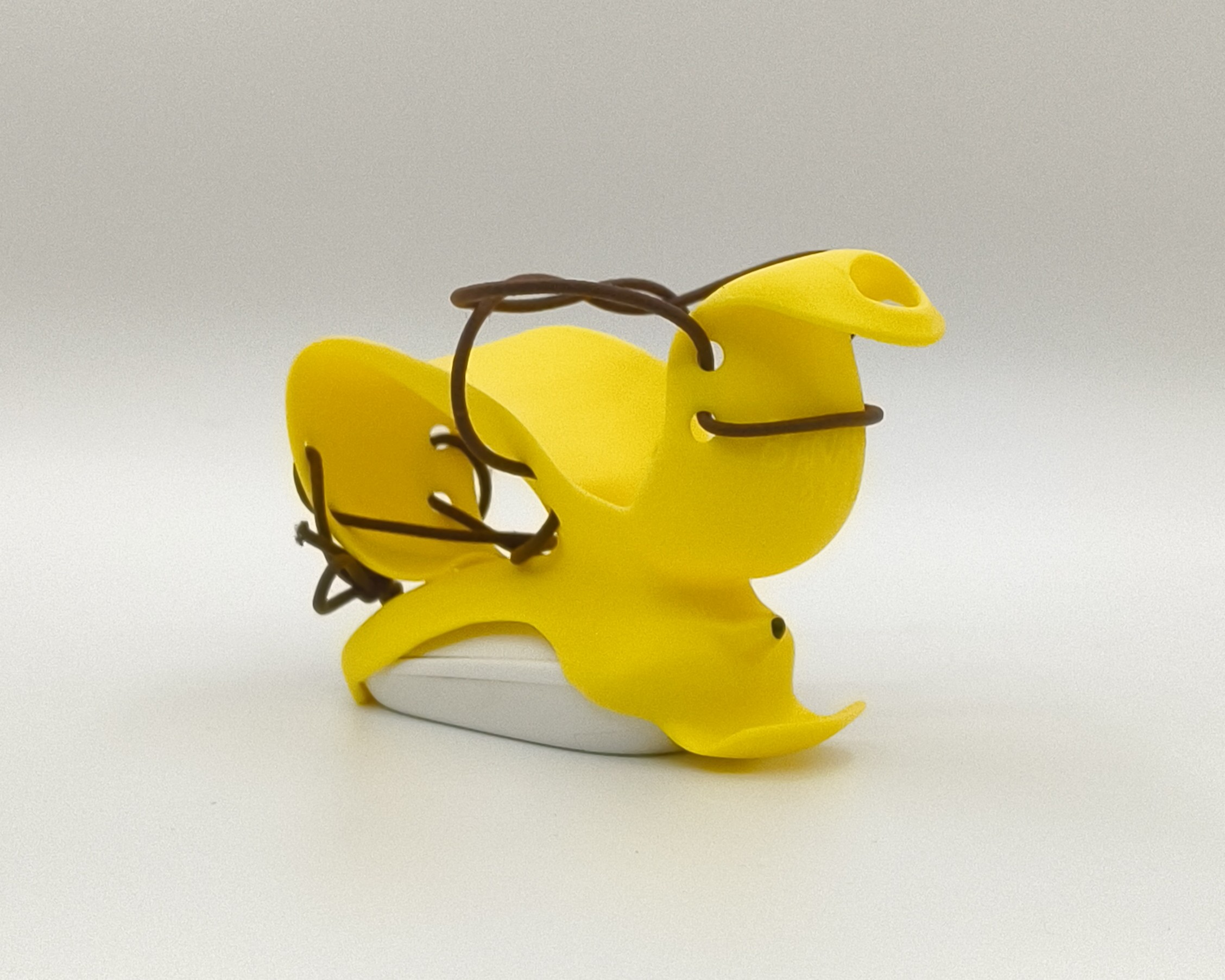

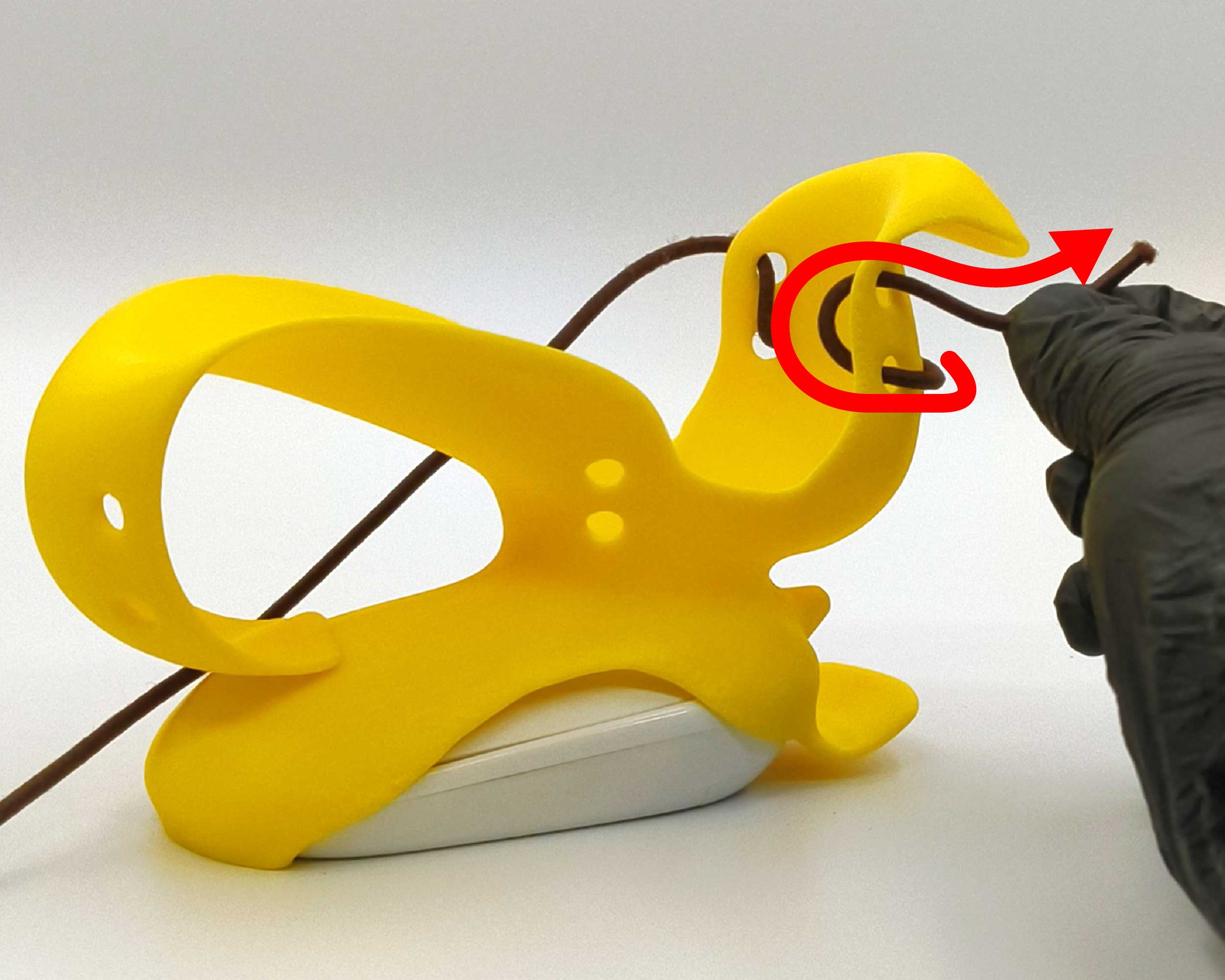

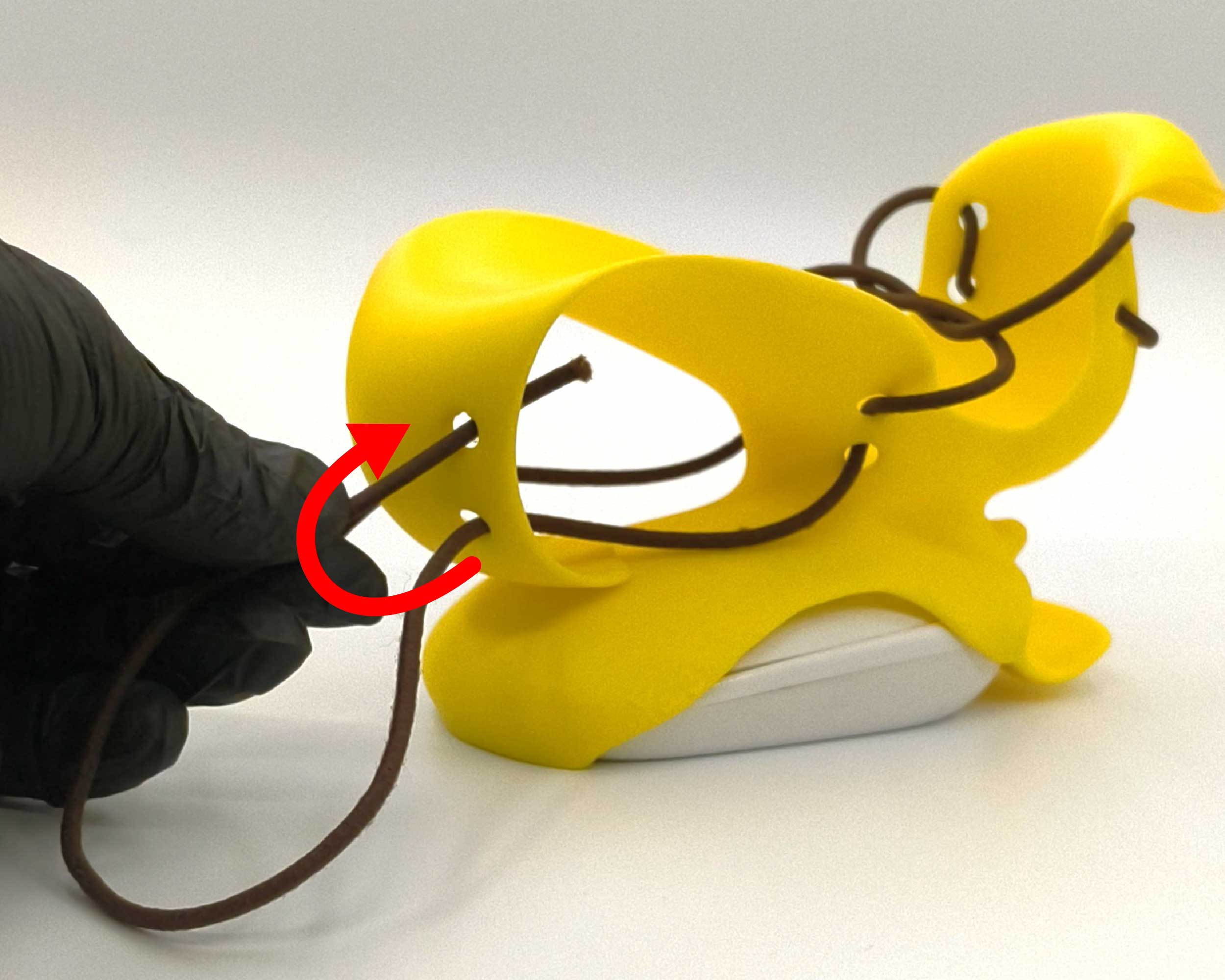

                                                          画像を参考に手順に沿ってゴム紐を通し結びます。
                                                          左右ともに同じ手順で進めてください。

                                                          写真9点

                                                          Comments

                                                          Add Annotation Order

                                                        • 補足：クリックについて

                                                          0
                                                          このデバイスは、マウスポインターの操作専用です。

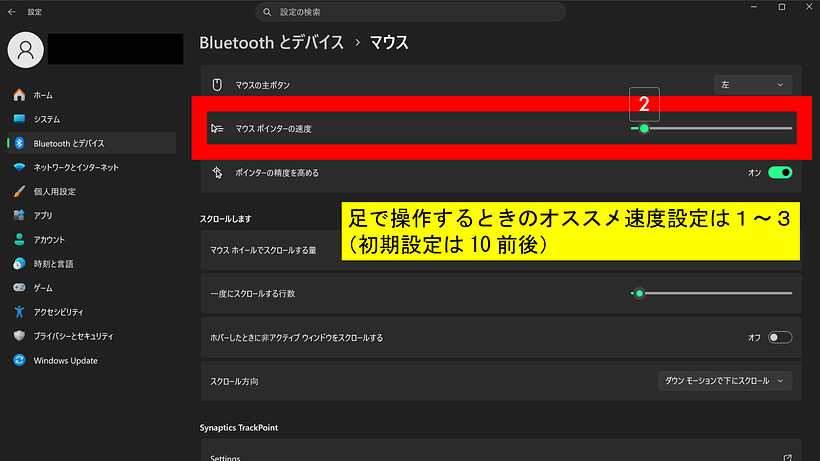

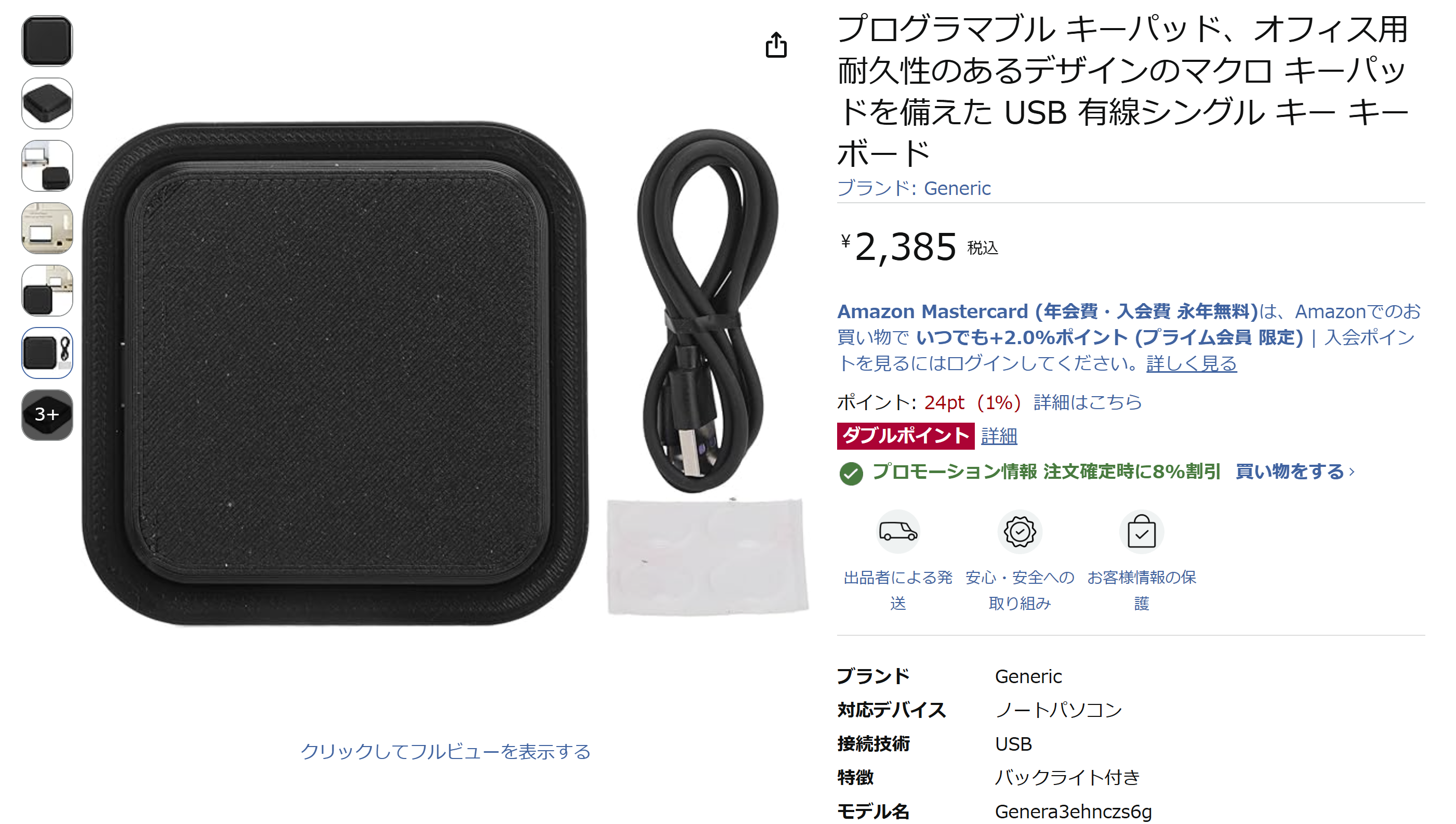

                                                          クリックするには、別途スイッチが必要です。 私自身、パソコンの操作に苦労した経験から、クリックについては、プログラム可能なフットスイッチ（※プログラマブル キーパッドなど）や音声操作（Windowsの音声アクセスと音声入力 / macOSの音声コントロール）など、さまざまな選択肢があることを知りました。一方で、マウスポインターを動かすための選択肢はほとんどありませんでした。そこから、このプロジェクトのアイデアが生まれました。

                                                          Comments

                                                              Add Annotation Order
