定量噴霧式吸入器の自助具

Created Date: 2023-08-27/ updated date: 2023-11-02
Owner & Collaborators
License
定量噴霧式吸入器の自助具 by pirotsuku is licensed under the Creative Commons - Attribution-NonCommercial license.
Summary
3Dプリント自助具デザインコンテスト2023応募用のプロジェクトです。
定量噴霧式吸入器で、手が小さく力を掛けることができなかったり、硬くて押せない人のために、押しやすくする道具を作成しました。

Materials

    Tools

      Blueprints

        Making

        • コンテスト記載必要事項

          0
          For whom
          　力が弱い子供や、高齢者を対象とします。

          Why
          　子供が気管支喘息のため、予防として吸入を行っています。
          　通常は親が操作を行うので問題ないのですが、お泊り保育で親が行けない場合は休まなくてはなりません。
          　このため、自分で吸入できるように道具の作成を行い、訓練をすることにしました。

          Outcome
          　吸入を、補助なしで行うことができるようになります。

          Comments

              Add Annotation Order

            • Ver.0

              0
              まずは、挟み込むだけのものを作成しました。
              子供の力で噴霧できることが確認できました。

              Comments

                  Add Annotation Order

                • Ver.1

                  0
                  自助具の歪みや、薬の長さが異なる場合でも対応できるように、調節機構を付けました。

                  Comments

                      Add Annotation Order

                    • Ver.2

                      0
                      吸入器が外れやすく、外れると子供が元に戻せないため、ホルダを付けました。
                      薬の交換が煩雑ですが、2ヵ月ごとの交換であるため、子供が外せないことを優先しました。

                      Comments

                          Add Annotation Order

                        • Ver.3

                          0
                          誤噴霧防止のため、ロックを追加しました。
                          操作部分が増えてきたので、色分けをしました。
                          何回も操作すると指が痛くなったため、つまみの角を丸めました。

                          Comments

                            • 材料

                              0
                              ・キャップボルト M5x12mm
                              ・キャップボルト M3x12mm
                              ・キャップボルト M3x20mm
                              ・ナット または インサートナット(熱圧入, 外径5mm, 高さ4～5mm) M3

                              Comments

                              • 道具

                                0
                                ・FFFの3Dプリンタ
                                ・6角レンチ
                                ・金づち
                                ・M3タップ(なくてもよい)
                                ・半田ごて等(インサートナット使用時)

                                Comments

                                Add Annotation Order

                              • Ver.3 作成手順(1)

                                0
                                レバーとMDIホルダをプリントします。
                                積層ピッチは、0.2mmにしてください。
                                サポートは、レバーのロック部分の穴のみ必要です。
                                (スクリーンショットの黄緑色の部分)

                                インサートナット使用時は、lever_1_v3.stlの代わりに以下を使用してください。

                                Comments

                                  • lever_1_v3.stlのナット穴について

                                    0

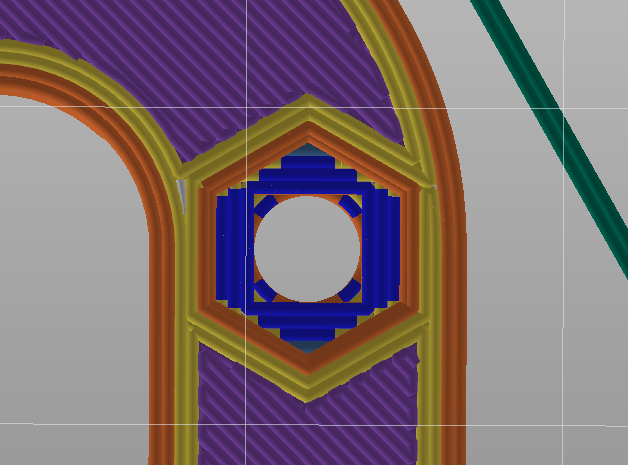

                                    サポートが不要になるように設計していますが、ブリッジにならない場合はサポートを付けたほうがよいです。
                                    サポートがなくても、少し垂れますがプリントは可能だと思います。
                                    イメージは、ブリッジとなっている場合の表示です。

                                    Comments

                                    • ナットについて

                                      0
                                      lever_1_v3.stlの6角形の穴に、ナットを入れてください。
                                      固い場合は、ボルトを使用すると楽に入ります。(写真)
                                      接着剤(スーパーX)等で固定すると、薬の交換時にナットが外れにくくなるので、おすすめです。

                                      Comments

                                      Add Annotation Order

                                    • Ver.3 作成手順(2)

                                      0
                                      調整ネジと要ネジのキャップをプリントします。
                                      積層ピッチは、0.2mmです。
                                      サポートは不要です。

                                      adjuster_v3.stlにはキャップボルト M5x12mm、
                                      pivot_v3.stlにはキャップボルト M3x20mmを圧入してください。

                                      Comments

                                        • 圧入について

                                          0
                                          圧入には、金づちを使用します。
                                          硬くて重い物の上で叩くと、入りやすいです。
                                          写真は木の上のため、よくない例です。

                                          Comments

                                          Add Annotation Order

                                        • Ver.3 作成手順(3)

                                          0
                                          ロック機構をプリントします。
                                          積層ピッチは、0.2mmにしてください。
                                          サポートは、不要です。
                                          ベッドの定着が悪い場合は、ブリムを付けてください。
                                          (スクリーンショットの深緑色の部分)

                                          タップをお持ちの場合は、lock_plate.stlの代わりに以下をプリントしてください。

                                          Comments

                                            • タップについて

                                              0
                                              ロックのネジは、強く締めない状態で固定するため、タップは半分程度にしてください。

                                              Comments

                                              Add Annotation Order

                                            • Ver.3 作成手順(4)

                                              0
                                              パーツを組み立てます。

                                              Comments

                                                • ロック

                                                  0
                                                  lever_2_v3.stlに、キャップボルト M3x12mmで、lock_knob.stlと、lock_plate.stlまたは、lock_plate_tap.stlをねじ止めします。
                                                  使用時にノブを手で回しますので、あまり強く締めないようにしてください。

                                                  Comments

                                                  • アジャスター

                                                    0
                                                    lever_1_v3.stlまたは、lever_1_ins_nut_v3.stlに、調整ネジ(adjuster_v3.stlにキャップボルトを取り付けたもの)を取り付けます。

                                                    Comments

                                                    • レバー

                                                      0
                                                      ロックをした状態(lock_plate.stlまたは、lock_plate_tap.stlが、レバーの穴に入らない)で、レバーを重ねます。
                                                      ロックを解除した状態では、入りにくいです。

                                                      Comments

                                                      • MDIホルダ

                                                        0
                                                        MDIホルダにMDIを通し、MDIホルダをレバーの穴に入れます。
                                                        裏から、要ネジ(pivot_v3.stlにキャプボルトを取り付けたもの)で、レバーとMDIホルダを固定します。
                                                        使用時にレバーを握るので、あまり強く締めないようにしてください。

                                                        Comments

                                                        • アジャスターの調整

                                                          0
                                                          ロックを外し、レバーを握って、うまく噴霧できるように、アジャスターの調整を行います。

                                                          以上で完成です。

                                                          Comments

                                                          Add Annotation Order
                                                        Add Card Order

                                                        References

                                                          Usages

                                                          • 使い方

                                                            (1) 吸入器を振って、まぜる
                                                            (2) スペーサーを取り付ける
                                                            (3) ロックを外す
                                                            (4) スペーサーのマスクを顔にあてる
                                                            (5) レバーを握って薬剤を噴霧する
                                                            (6) 5,6回呼吸をする
                                                            (7) ロックをする
                                                            (8) マスクを外す
                                                            (9) スペーサーから吸入器を外す
