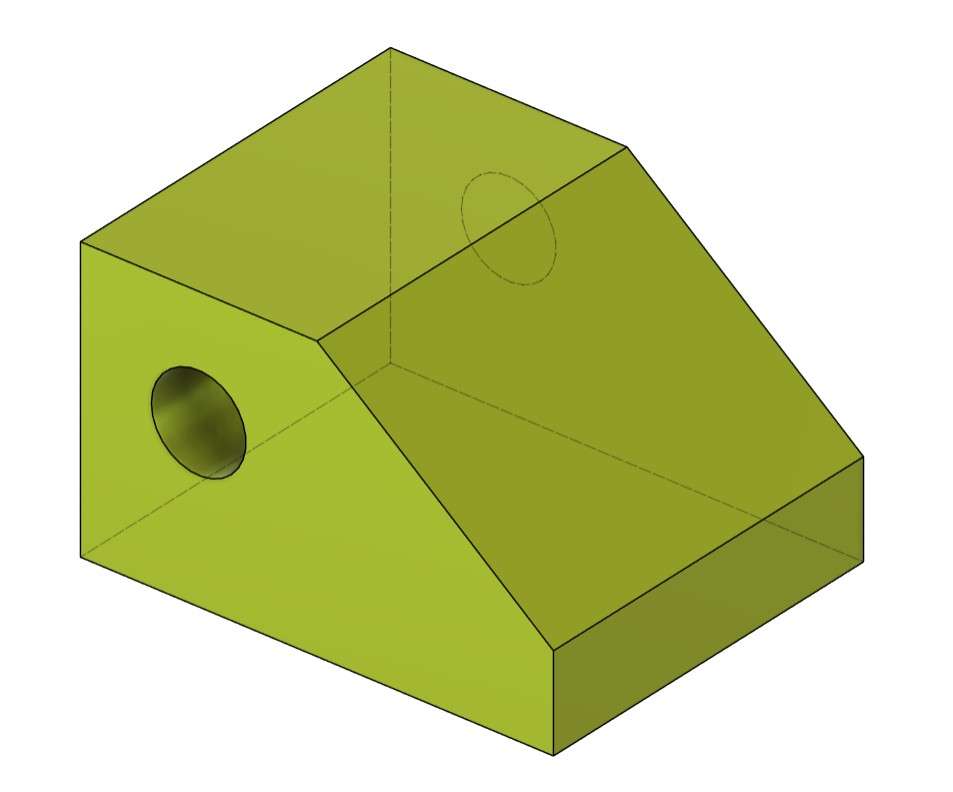

こちらの3次元図面の各寸法を表記するには、図形を2次元で表す必要があります。
2次元CADのSolid Edge 2D Draftingの基本操作
Owner & Collaborators
License
2次元CADのSolid Edge 2D Draftingの基本操作 by robotakun is licensed under the Creative Commons - Attribution license.
Summary
3次元CADが全盛の時代で、そこから2次元変換もできるようになっていますが、なかなか完全に変換できないこともあるので、2次元CADのSolid Edge 2D Draftingを使ってみることにしました。
Materials
Tools
Blueprints
Making

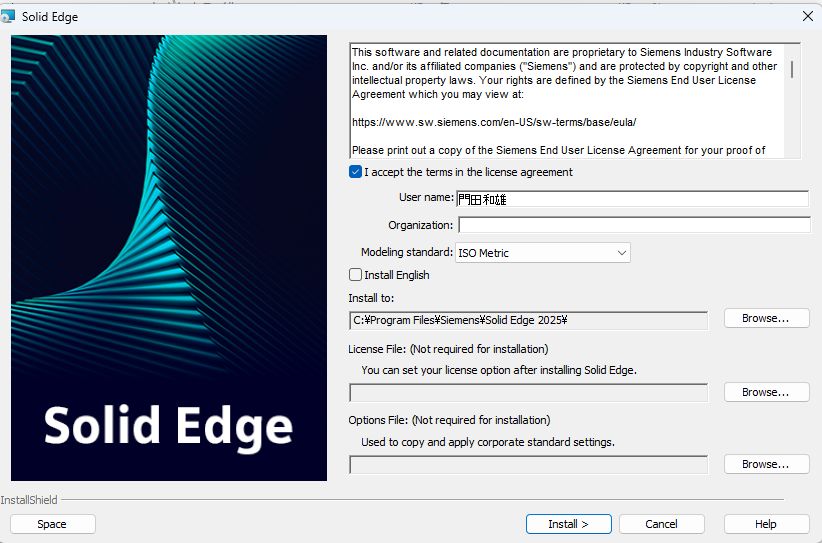

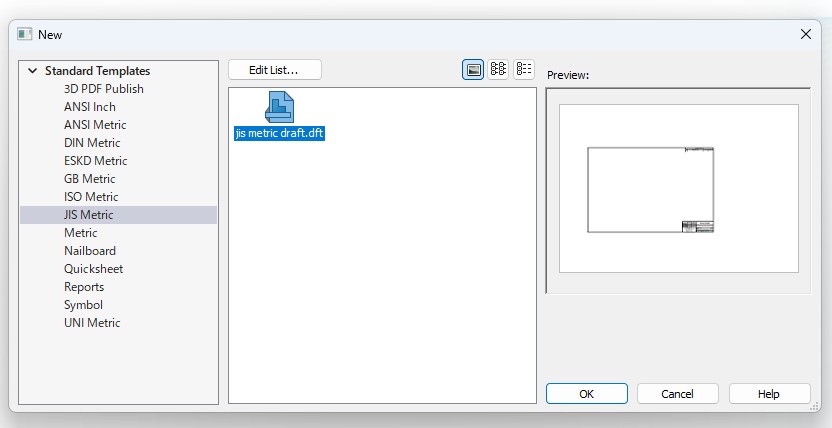

初期画面
0

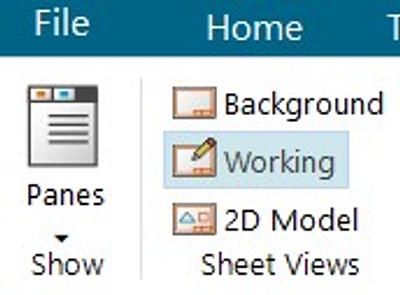

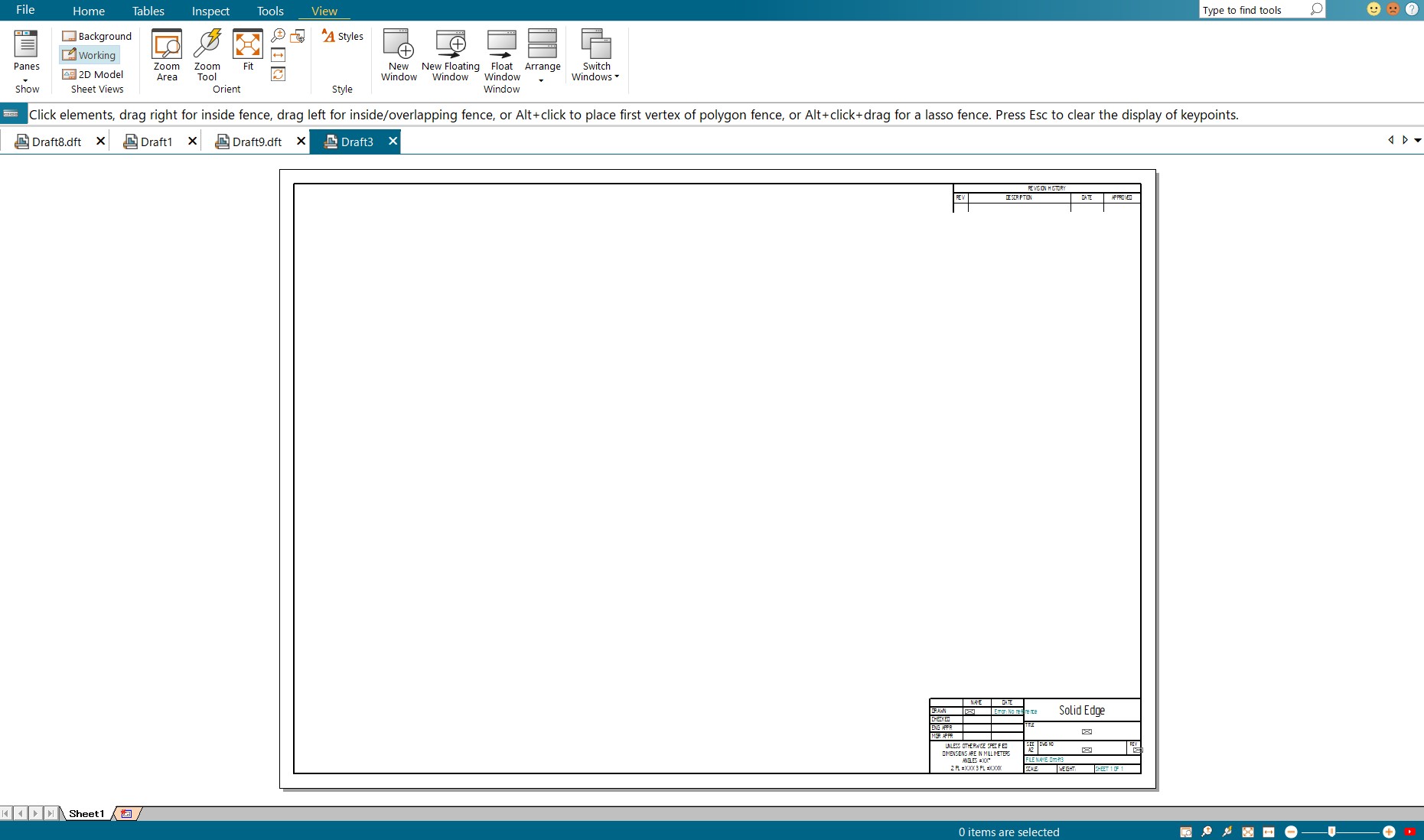

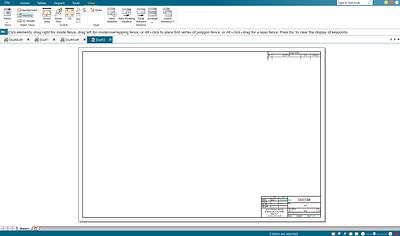

図面の枠があるものの初期画面がこちらです。枠がない設定もできます。

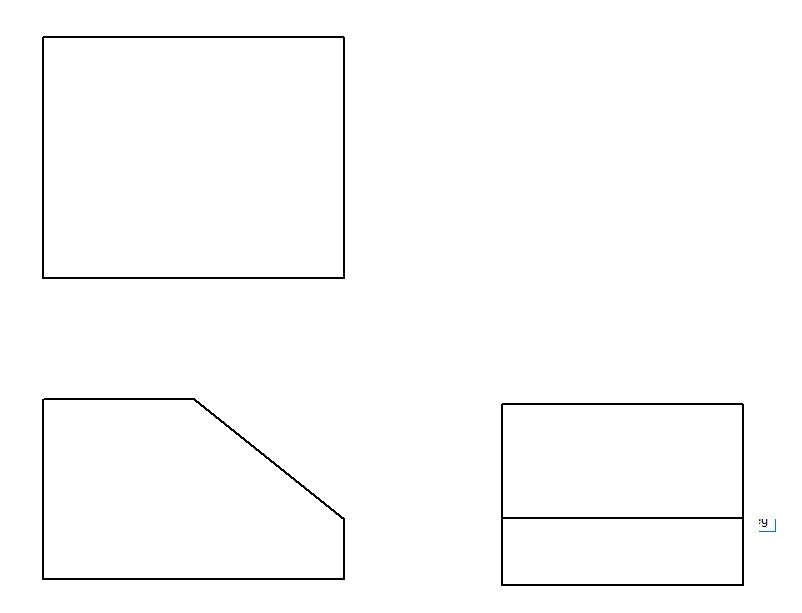

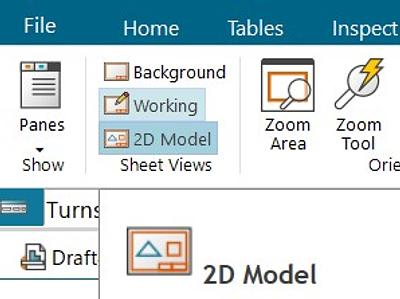

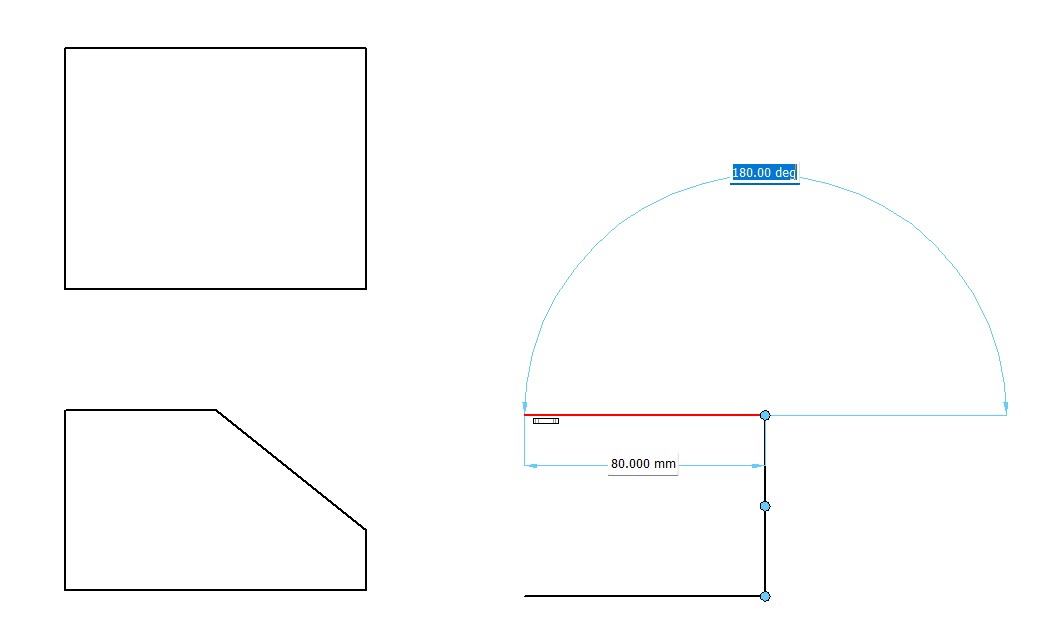

- ここでは作図画面を大きく示すため、枠なしで作成します。

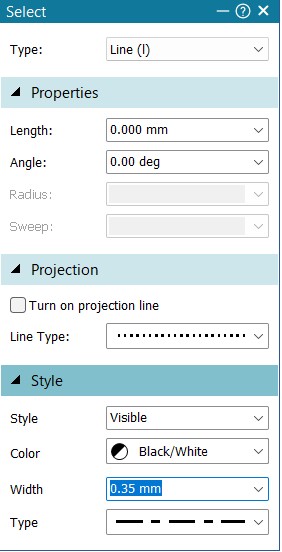

- LineコマンドのStyleのTypeを一点鎖線、Widthを0.35ｍｍに変更する。

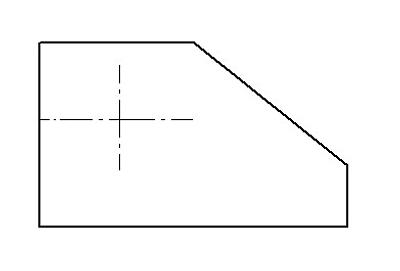

- 外形の左上を基準として、右に25ｍｍ、下に25ｍｍをとり、円の中心を決める。
- 線の幅であるWidthを0.50mm、Typeを実線で描く。

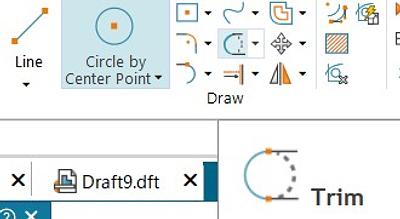

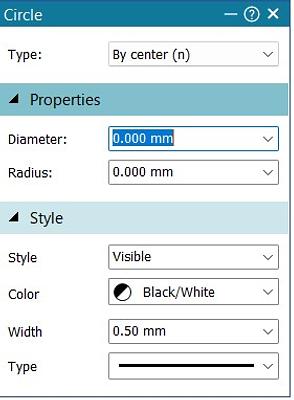

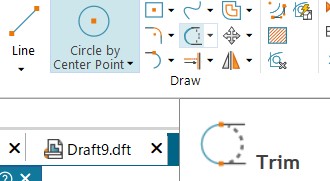

円を描く

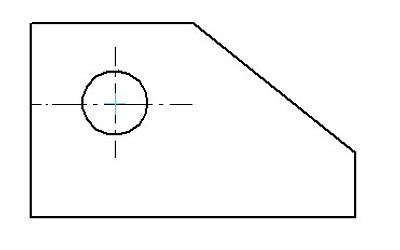

0直径20mmの円を描く。

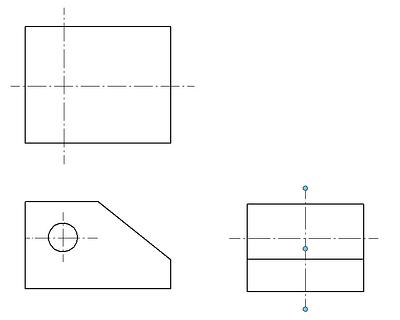

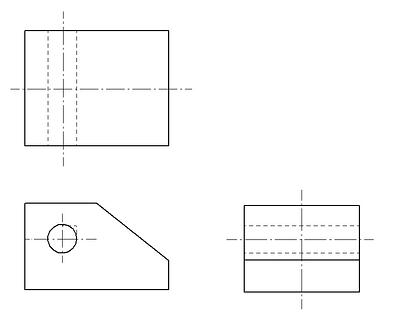

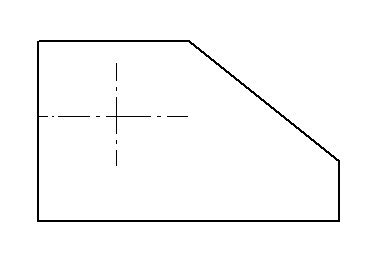

- 一点鎖線で中心線を描きます。

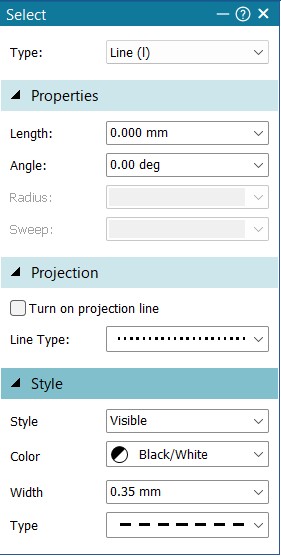

- StyleのWidthを0.35ｍｍ、Typeを鎖線に設定する。

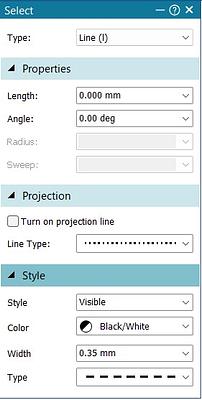

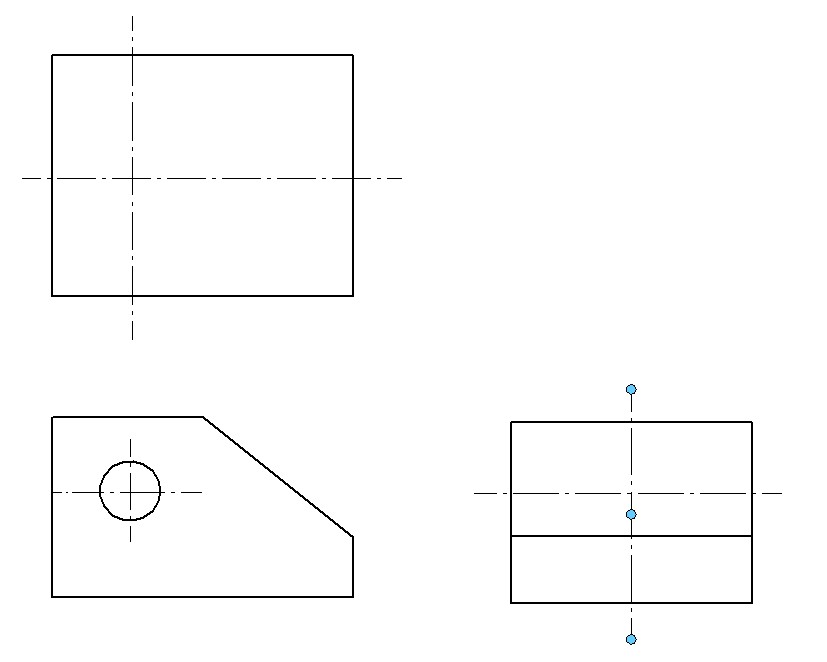

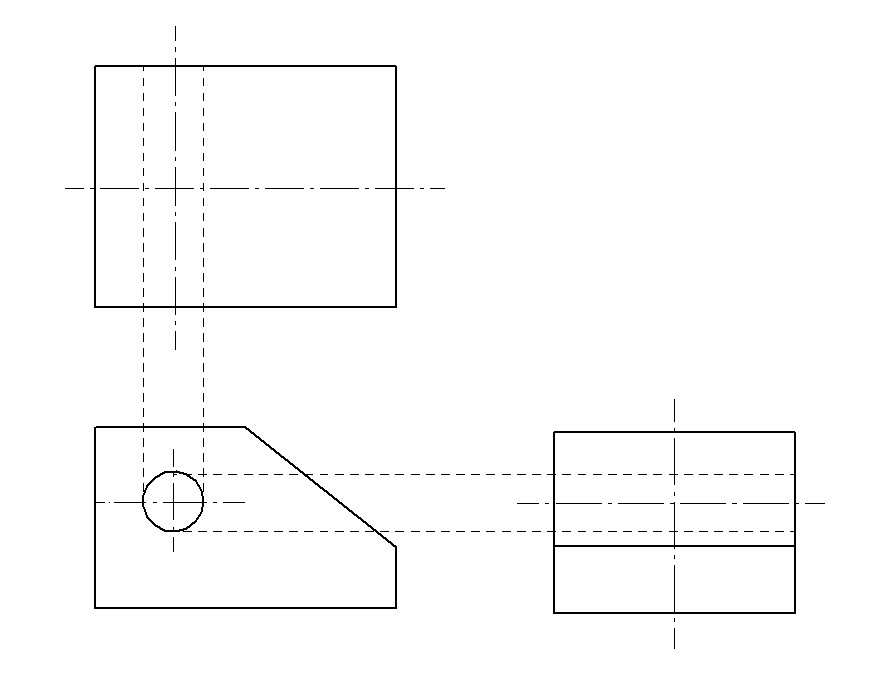

- 円の両端から鎖線を伸ばしてかくれ線を描く。

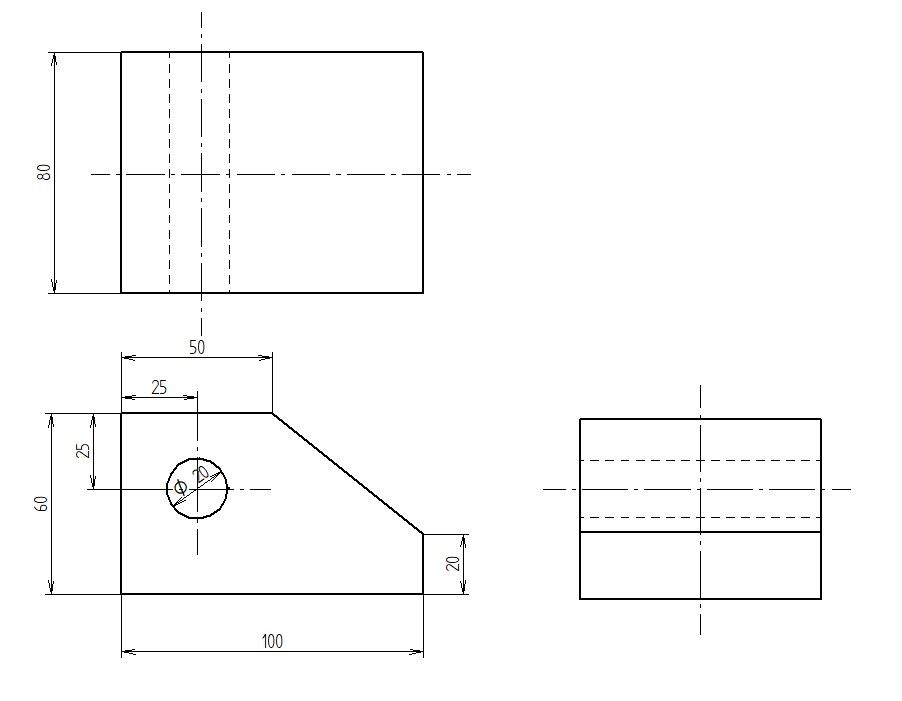

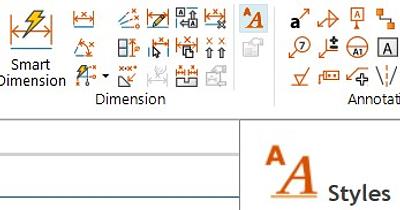

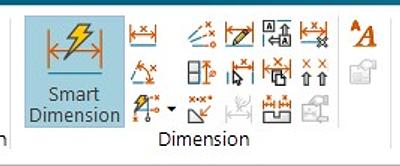

- 3次元CADでは表記が難しい寸法記入を2次元CADで行います。

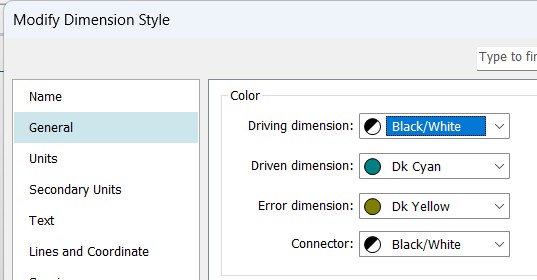

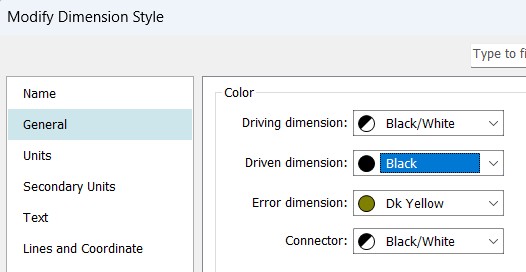

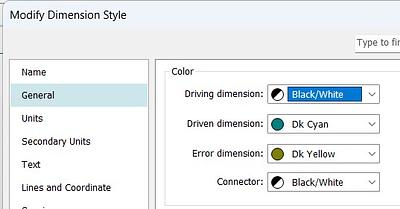

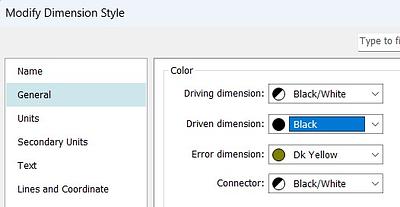

- デフォルトでは寸法線が緑になっているので、黒に変更する。

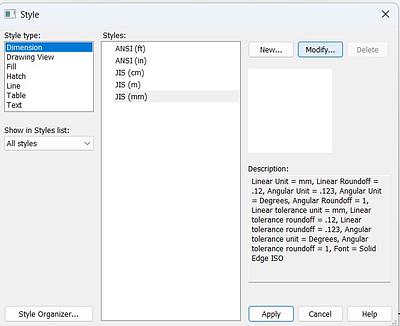

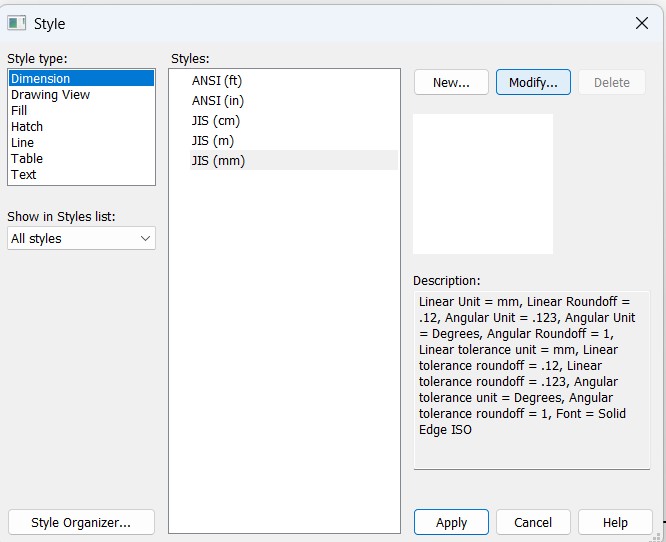

Styleをクリックします。
