Summary
知人より、「スマホを利用する際に、手指が変形してスマホを落としやすくなっている。しかしスマホリングは指が穴に通らないから使えない方に対して何かいいものはないだろうか」と相談され、実際に自分も似たような場面に遭遇したことが多数あり本作品の制作に至りました。 本作品は、手指の拘縮傾向などにより、市販のスマホリングが使いづらい方を対象とした自助具をコンセプトに製作しました。市販のスマホリング、試作品1、今回の投稿作品である試作品2について、それぞれの使用感を比較・検討しております。 今後も改良の余地はありますが、多くの方からご意見をいただき今後の改善に繋げていきたいと思います。
https://youtu.be/5gn27EB1Bcs?si=GCfnKVJAV-YpYcYF 【印刷環境】
Tinkercad
Bambu Studio
Bambu_Lab_A1_ mini
TPU 1.75mm 【材料】 Universal Tape（ユニバーサルテープ）/© Hello！Silicone
iP14/13用ケース/山田化学株式会社
多用途接着剤 スーパーXゴールド(高透明・速硬化)/セメダイン

Materials

    Tools

      Blueprints

        Making

        • For whom:対象者

          0
          手指の拘縮傾向などの影響により、
          スマートフォンを持ち続けることが難しい方
          スマホリングの穴に通すことが難しい方

          Comments

              Add Annotation Order

            • Why:なぜ作ろうと思ったのか

              0
              知人より、「スマホを利用する際に、手指が変形してスマホを落としやすくなっている。しかしスマホリングは指が穴に通らないから使えない方に対して何かいいものはないだろうか」と相談され、実際に自分も似たような場面に遭遇したことが多数あり本作品の制作に至りました。

              Comments

                  Add Annotation Order

                • How:どのように作成したか

                  0
                  従来のスマホリングでは、穴に指を通しづらい課題がありました。そのため、指を通す部分を可動性があり、かつ消毒対応可能なユニバーサルテープ（© Hello！Silicone）を採用しました。そのテープをスマートフォンと取り付けるための土台パーツを3Dプリンタで設計・作成しております。
                  また、肌に触れる部分の柔らかさを考慮し、TPUフィラメントを採用しました。

                  Comments

                    • 試作品共通作成環境

                      0
                      【印刷環境】
                      Tinkercad
                      Bambu Studio
                      Bambu_Lab_A1_ mini
                      TPU 1.75mm

                      【材料】

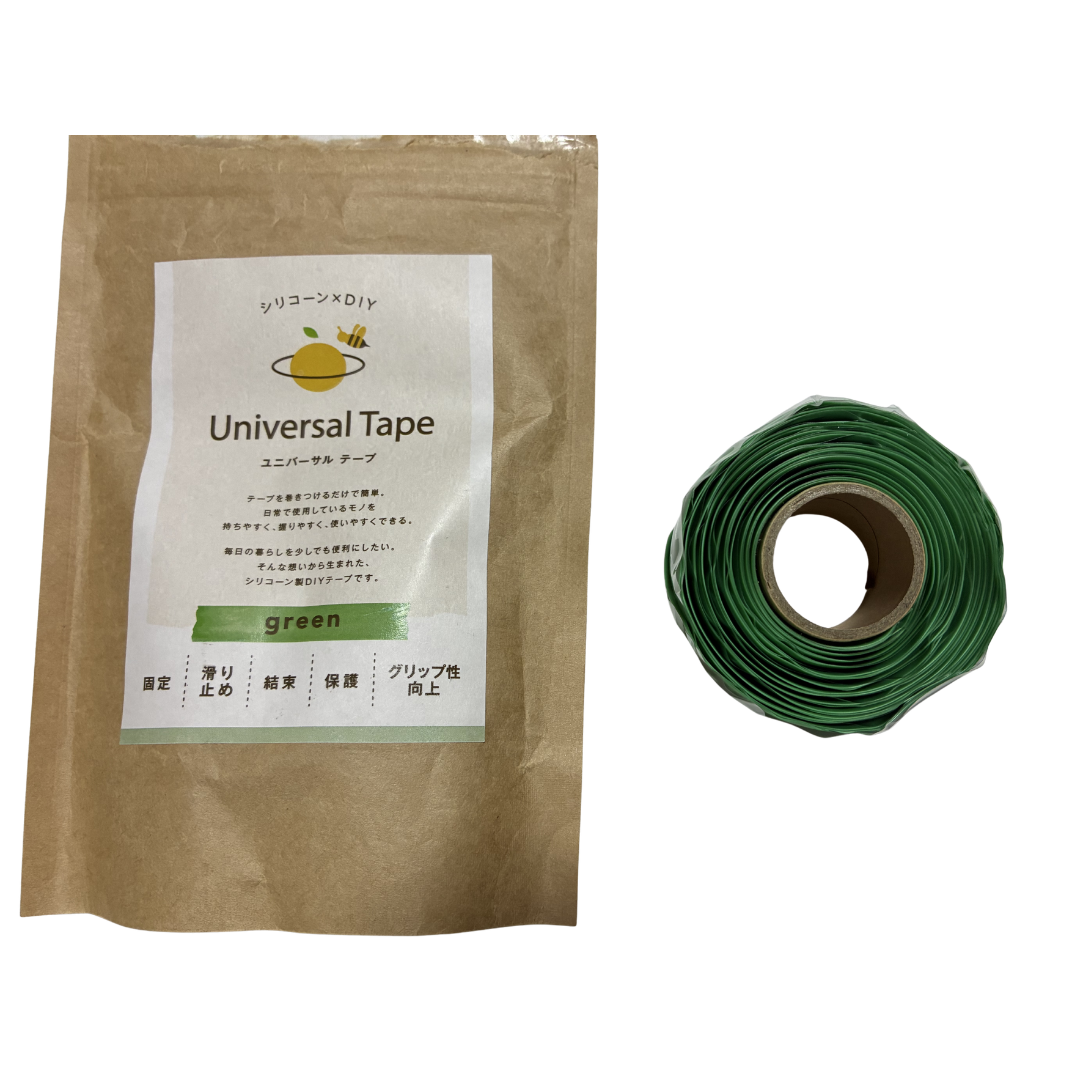

                      Universal Tape（ユニバーサルテープ）（© Hello! Silicone）

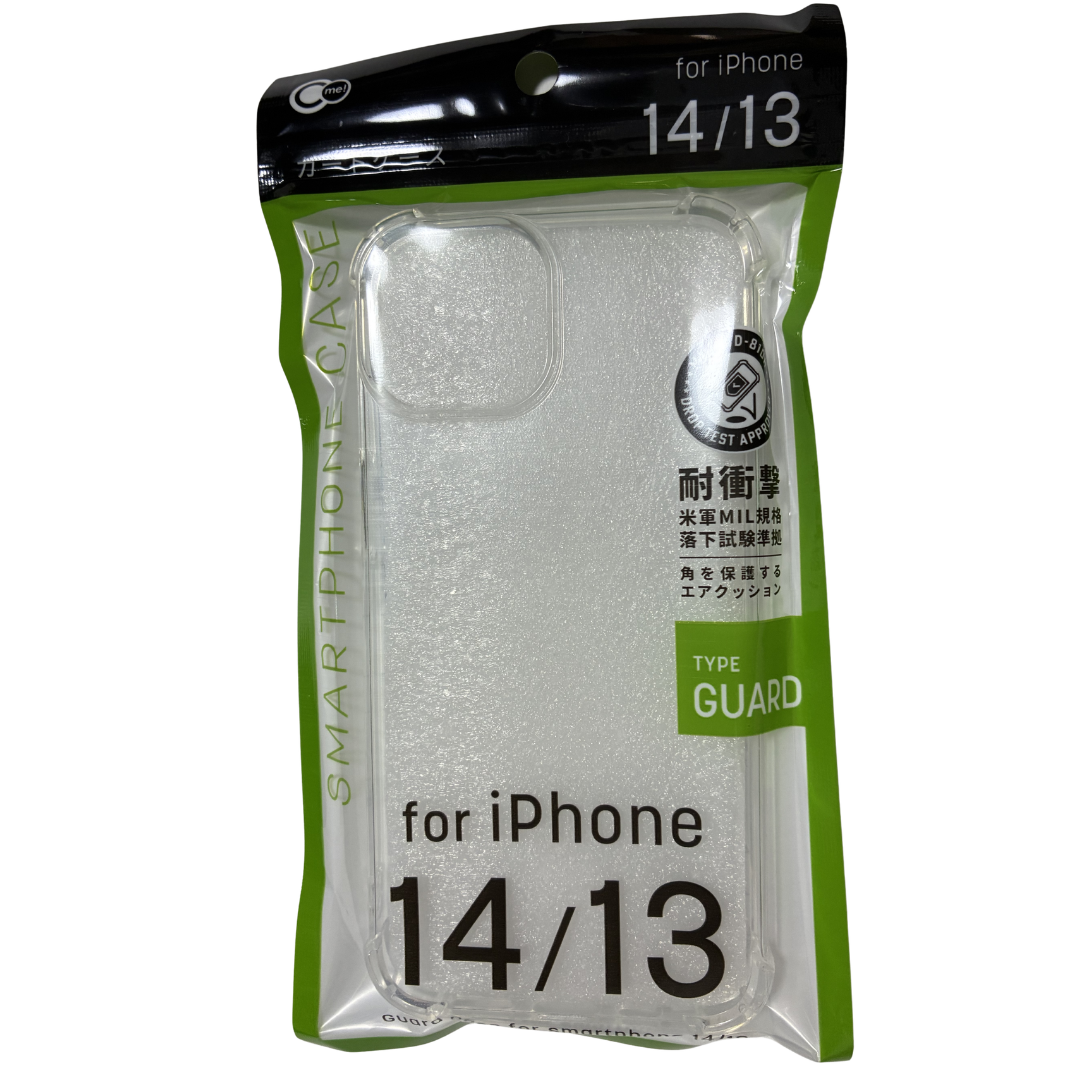

                      iP14/13用ケース（山田化学株式会社）

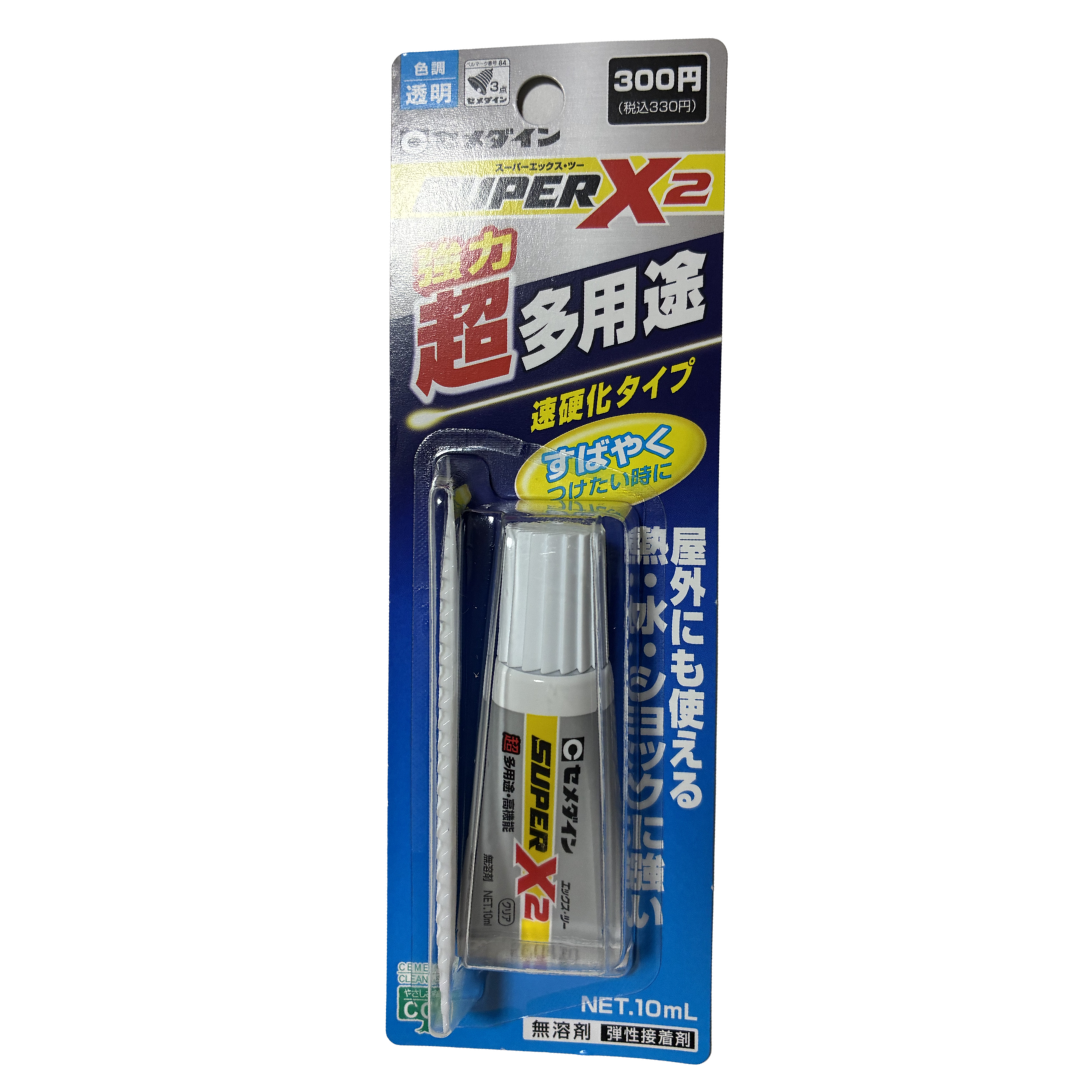

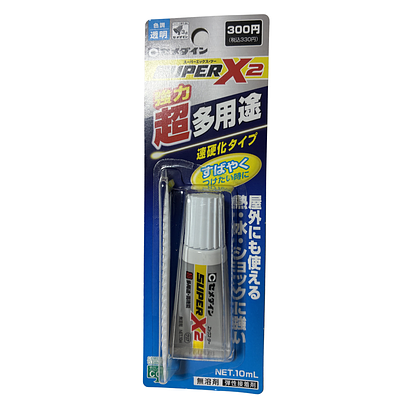

                      セメダイン スーパーX2 透明 10mL（セメダイン）
                      ※今回は熱可塑性ポリウレタンのスマホケースにTPUのパーツを貼り合わせるため、硬化後も弾性のある変成シリコーン系の接着剤を選択しました

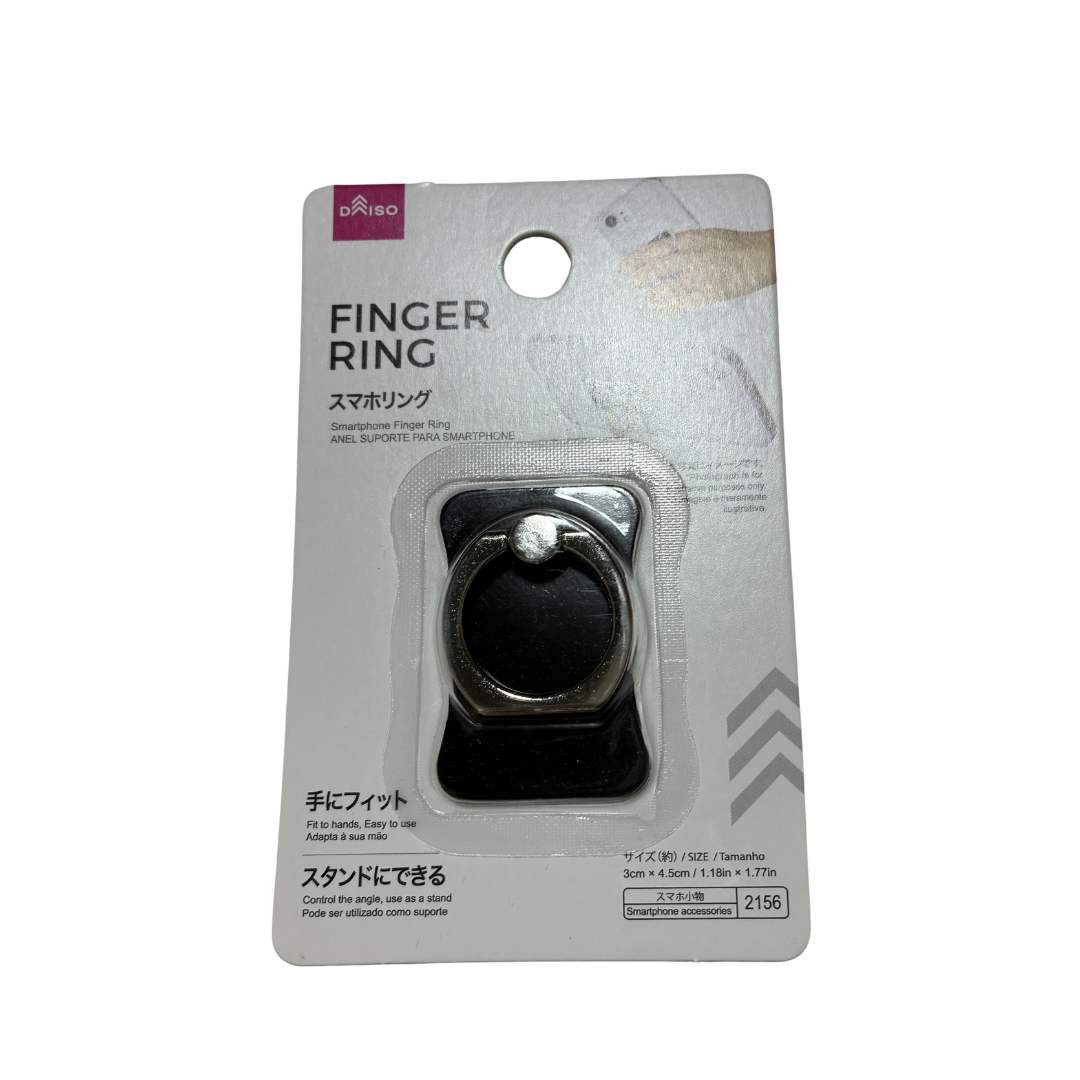

                      ※動作比較対象としてFINGER　RING（スマホリング）（ダイソー）を使用しています

                      Comments

                      • 試作品１

                        0

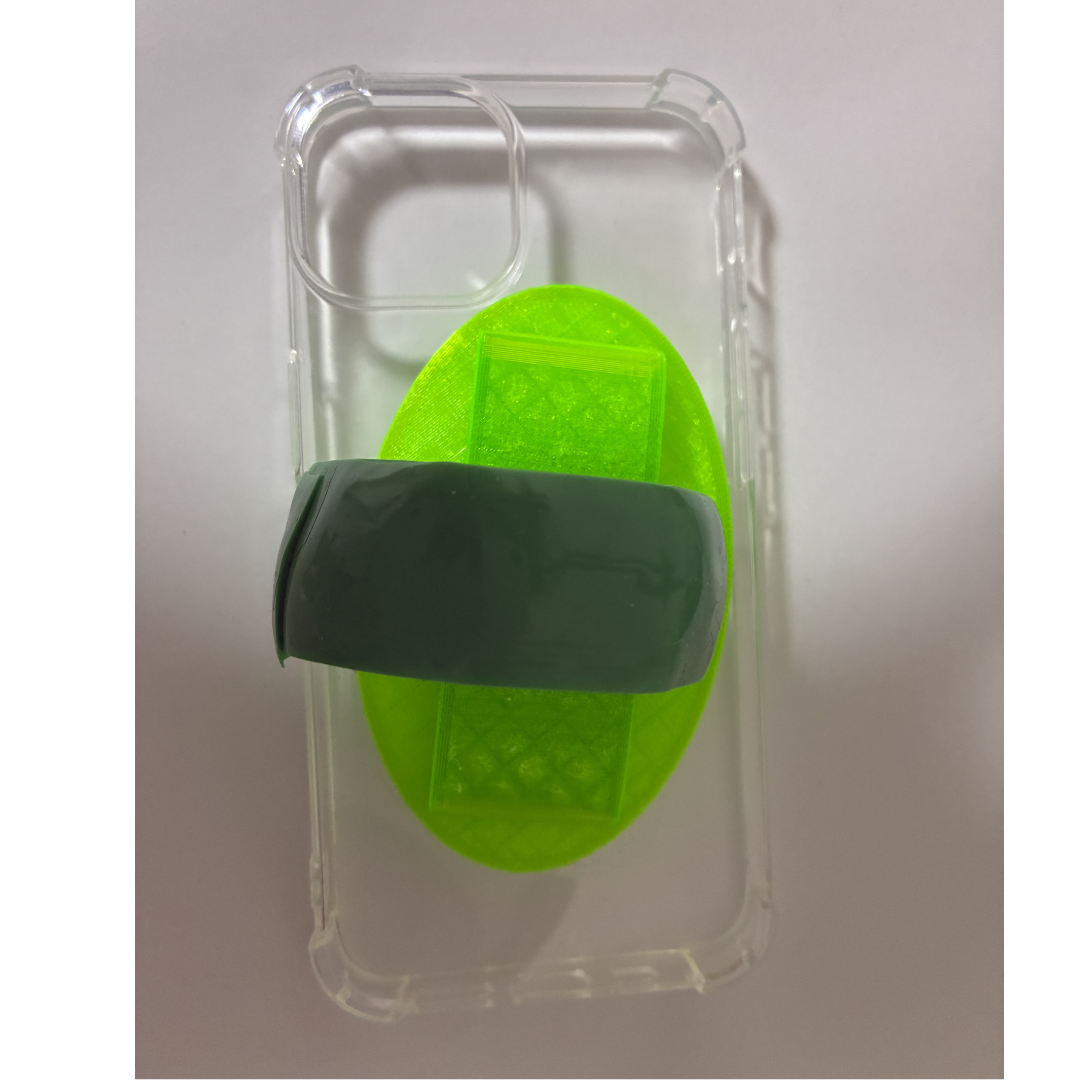

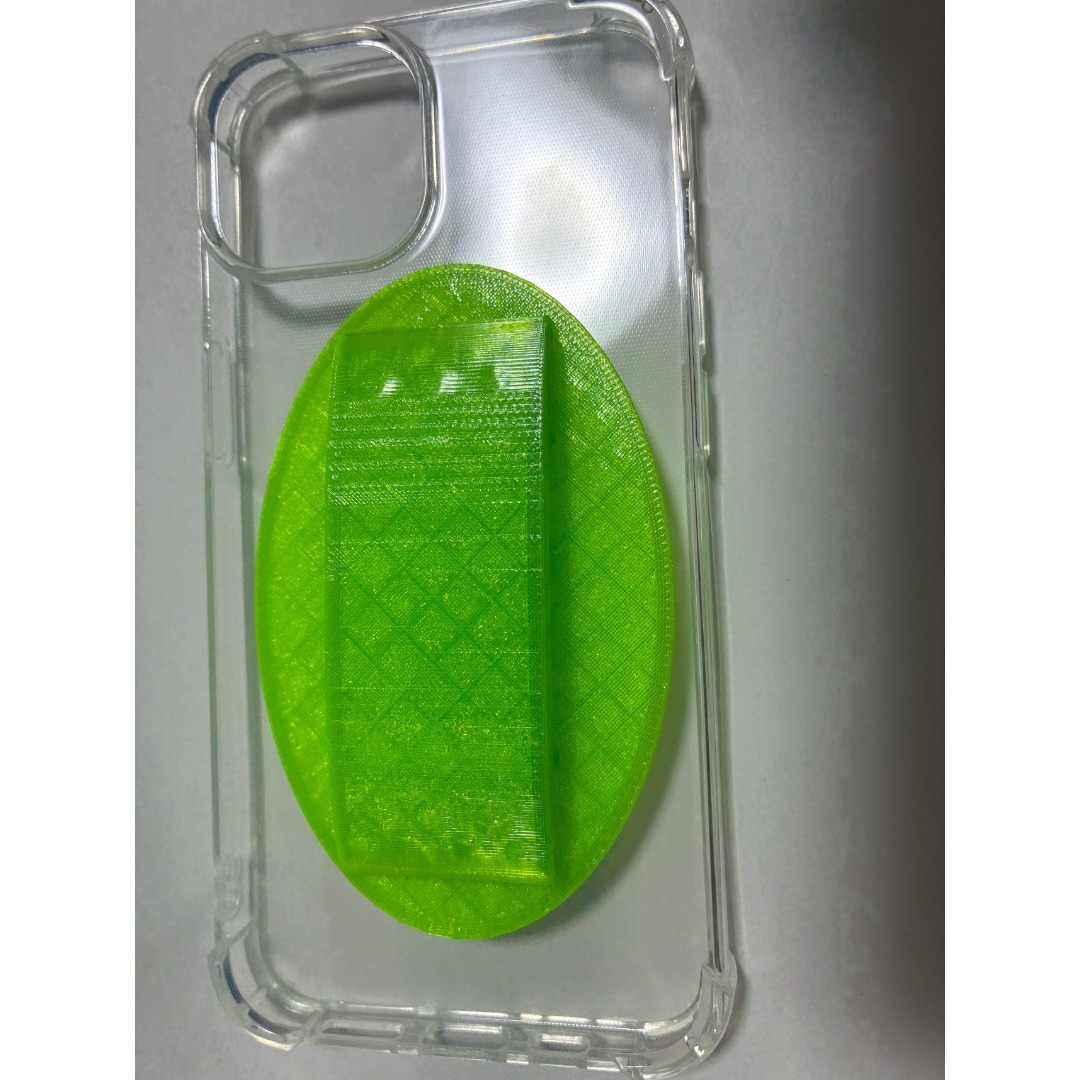

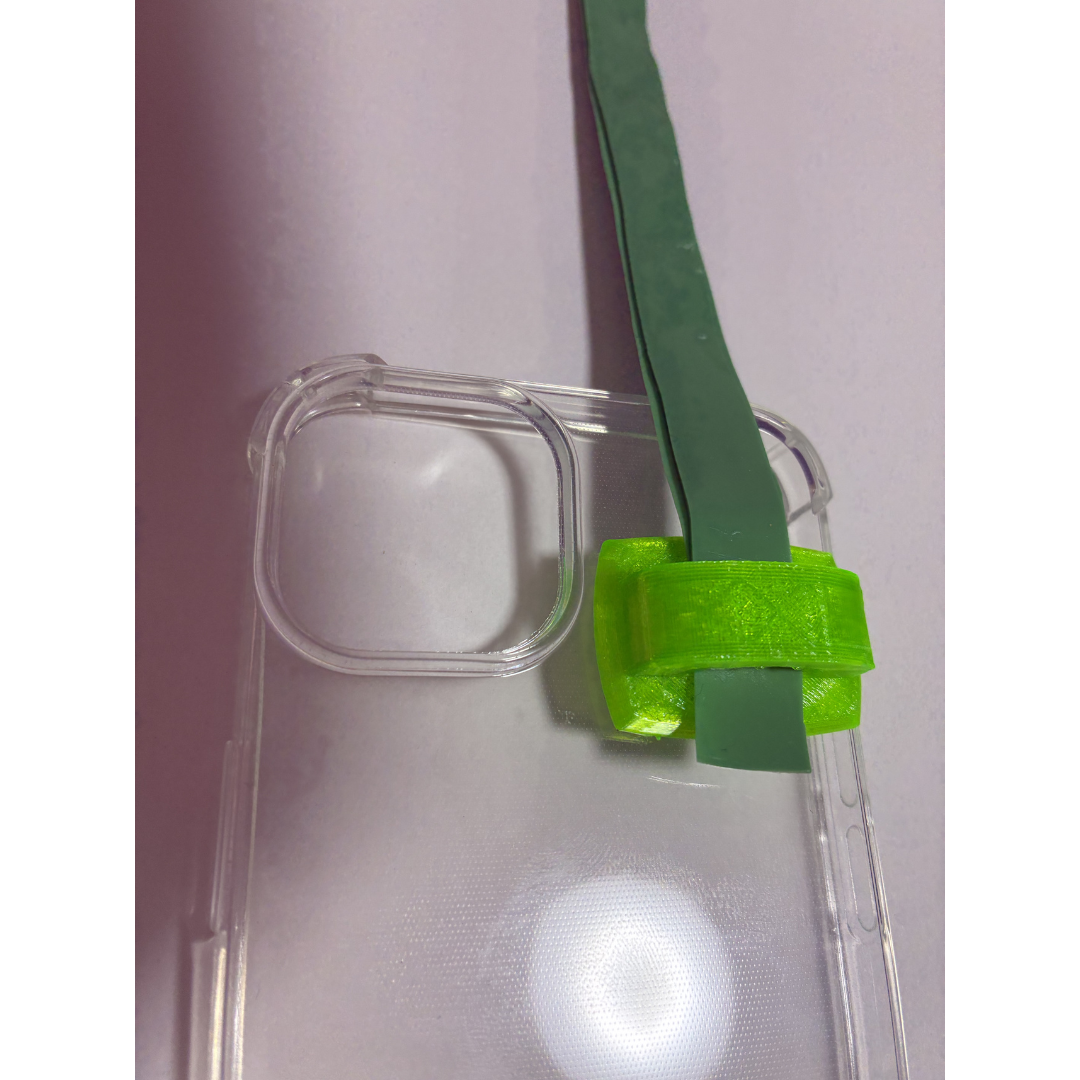

                        3Dプリンターとユニバーサルテープでつくる スマホホルダー　試作品1
                        ユニバーサルテープを巻きつける構造であり、長期利用を想定したことから、土台が接着面から剥がれないよう接地面積を大きくしました。
                        ユニバーサルテープを約17㎝に切り使用しています。

                        市販のスマホリングと比較して、指を通す穴の可動域を拡大できるほか、利用者に合わせて穴の大きさも変更可能となりました。一方で、スマートフォンを保持する際の安定性に改善の余地があると感じ、土台パーツを二つに分割することを検討しました。分割構造とすることで土台が外れるリスクは高まるも、対象者の手の大きさや変形の程度に合わせた調整がより容易になると考えました。

                        Comments

                        • 本投稿作品（試作品2）

                          0

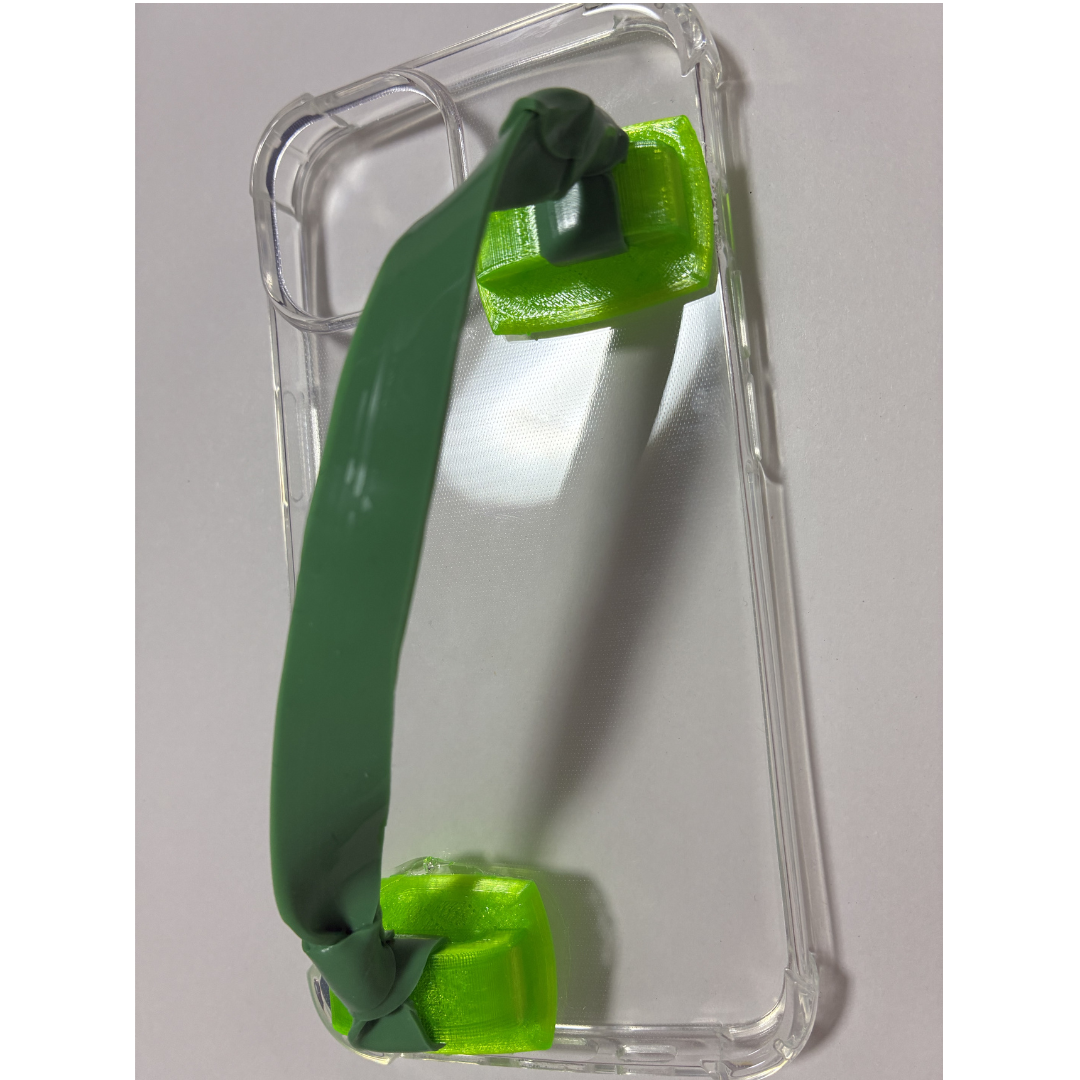

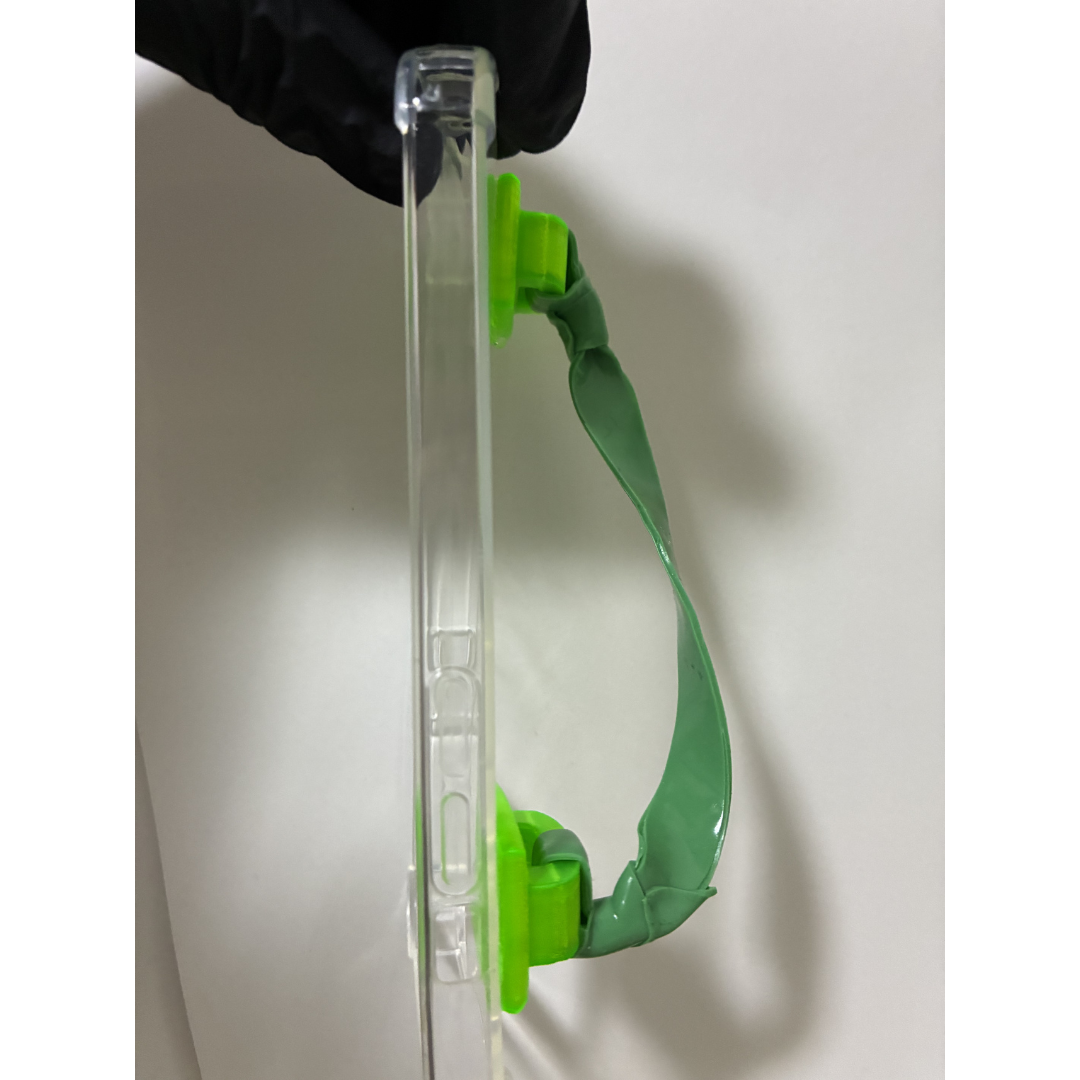

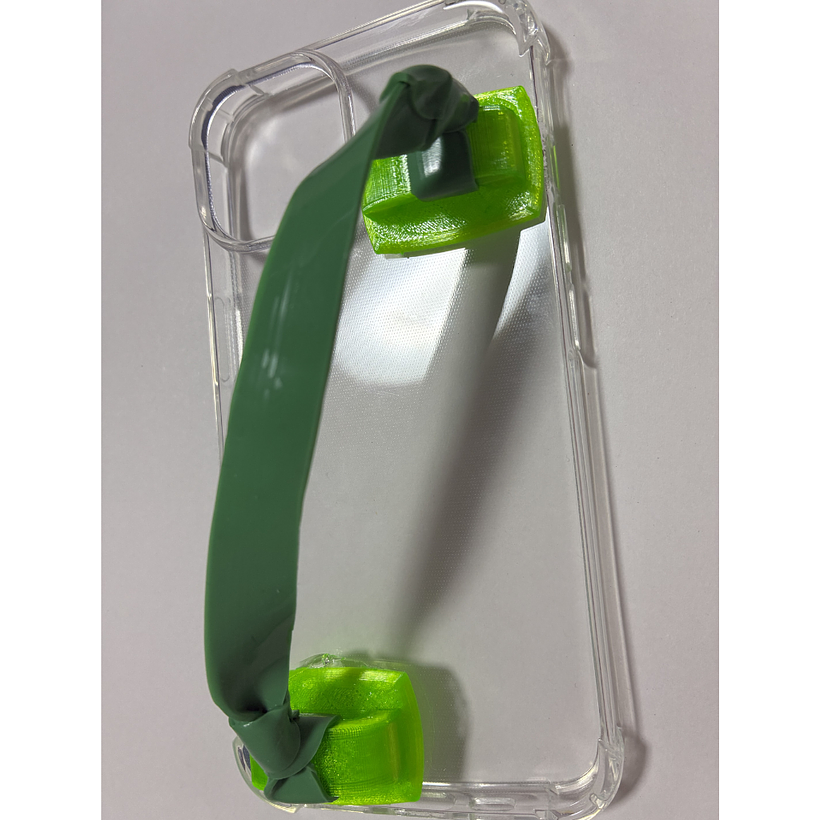

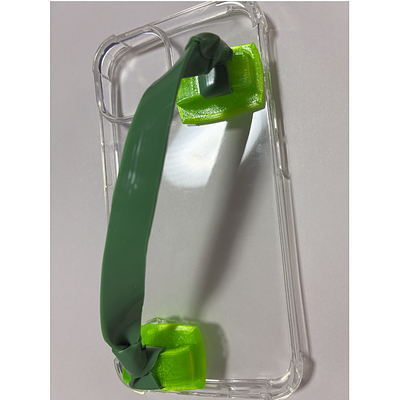

                          3Dプリンターとユニバーサルテープでつくるスマホホルダー　試作品2
                          試作品1の改善点を踏まえて、分割したパーツで固定するため小型化しました。
                          今回はスマートフォンに対して垂直に手を差し込むことをを想定し、対角線上に配置したパーツをスマートフォンケースに接着剤で固定しております。

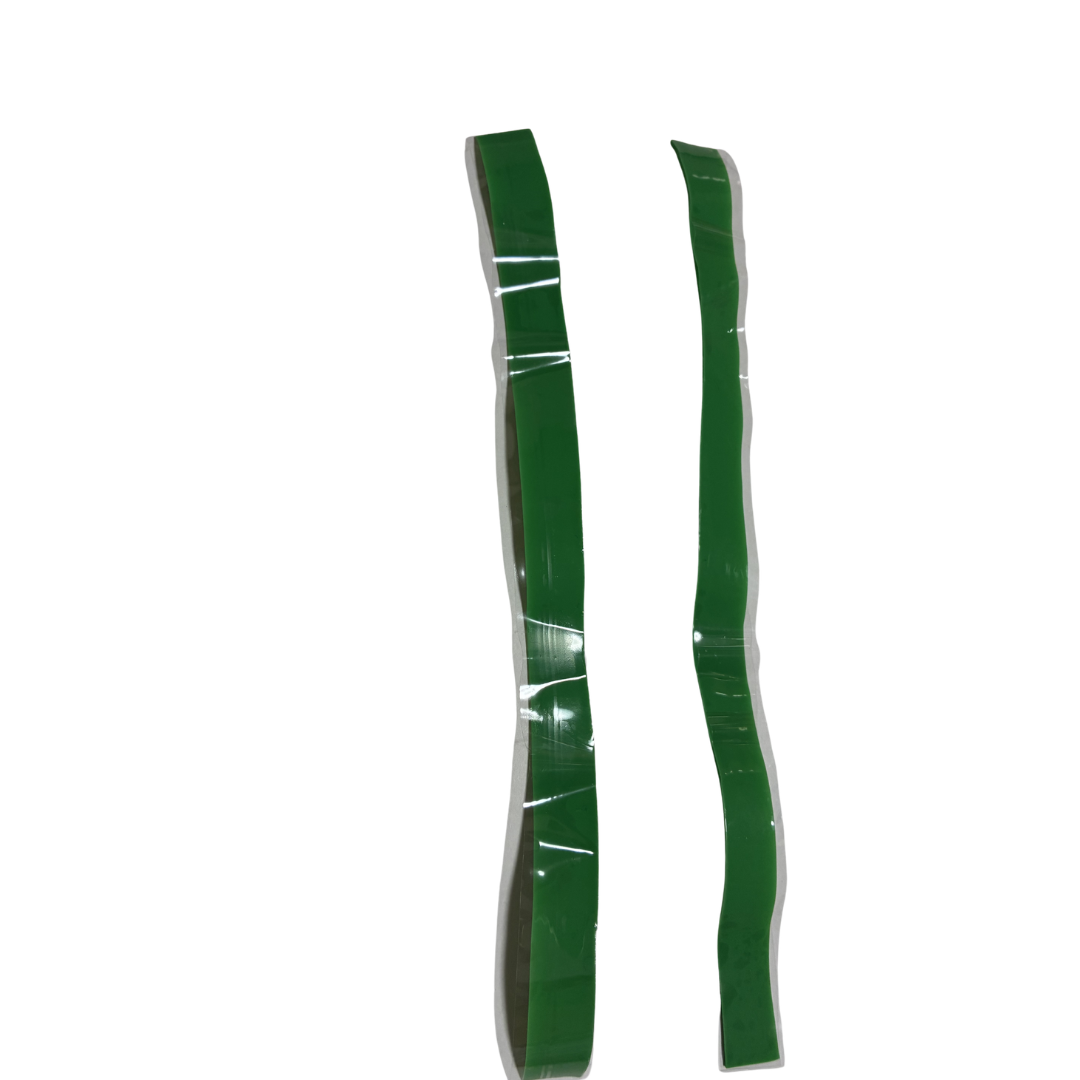

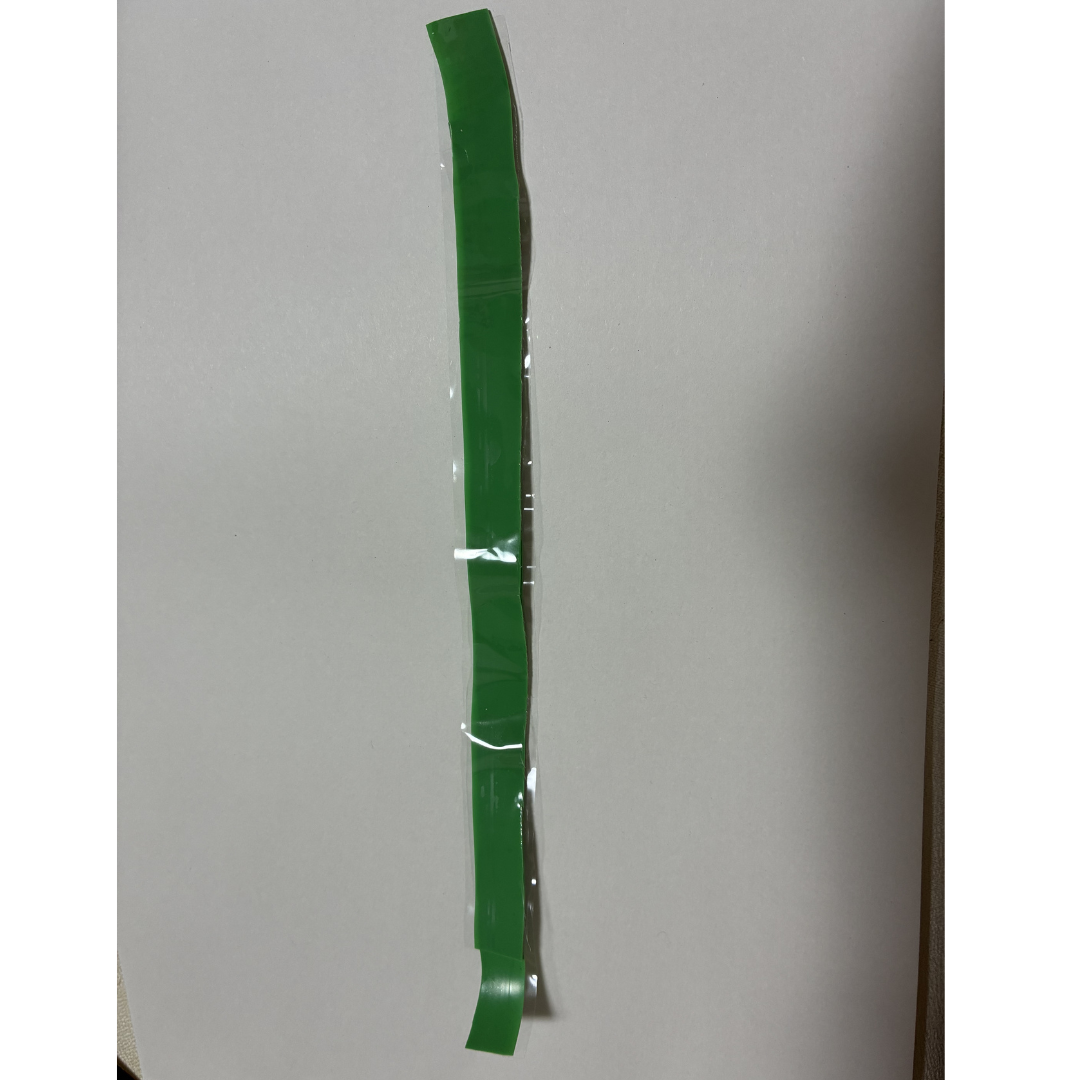

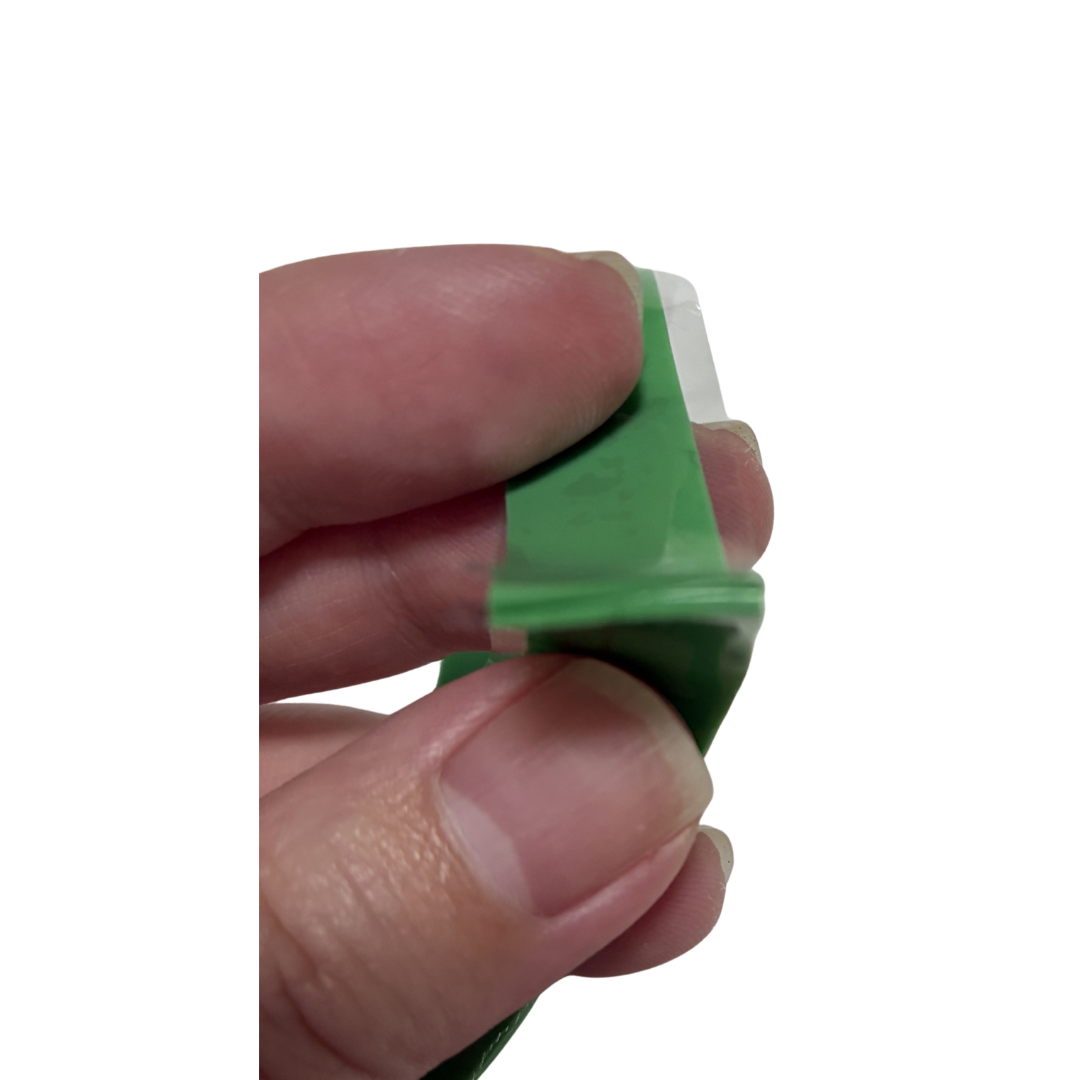

                          ユニバーサルテープは約20㎝の長さで切り、厚みを均等になるよう半分の幅で重ね合わせました。
                          各パーツの根元部分で巻き付けやすいよう、それぞれの端部分は一枚分の厚さになるようずらして貼り合わせております。
                          結果、スマートフォンを把持するための指の通しやすさと、スマートフォンの保持能力に改善がみられました。

                          Comments

                          Add Annotation Order

                        • Outcome:対象者の何がどのように変化する道具なのか

                          0
                          スマートフォンを使用する際に、手指の拘縮傾向などの理由によりスマホリングの穴に指を通すことが難しく把持が困難な方を対象に、スマートフォンを落とすリスクの軽減や、保持する際の固定力向上、負担軽減を目的とした道具です。

                          今回は比較対象として、それぞれ同一のスマートフォンケースに固定し、動作確認をしております（動画参照）。
                          ①市販品のスマホリング使用
                          ②試作品1
                          ③本投稿作品（試作品2）

                          その結果、自身の使用感としては、本投稿作品（試作品2）は①、②と比較して、指を穴に通しやすく、スマートフォンの固定力にも改善を感じました。
