Summary
リウマチにより手の変形がある祖母のためにコンセントを楽に抜くための自助具です．

Materials

    Tools

      Blueprints

        Making

        • コンテスト必要事項

          0
          誰に
          私の祖母（関節リウマチにより手指の変形あり）

          なぜ
          毎日，仏壇の電気のコンセントを抜き差しする場面で困難が生じていました．
          私が手伝える時は良いが，常は1人暮らしで時間をかけて葛藤していると聞きました．
          祖母から，「指が曲がって力が入らなくて」との訴えがあり，3Dプリンターなら楽に抜ける自助具が作れるかもしれないと思いました．

          成果
          指の変形があっても，痛みを感じずにスムーズにコンセントを抜けるようになりました．精神的なストレスや不安も軽減されました．

          Comments

              Add Annotation Order

            • 既存の自助具をリサーチ

              0
              コンセントを楽に抜く既存の自助具や先行研究を調べるところから行いました．

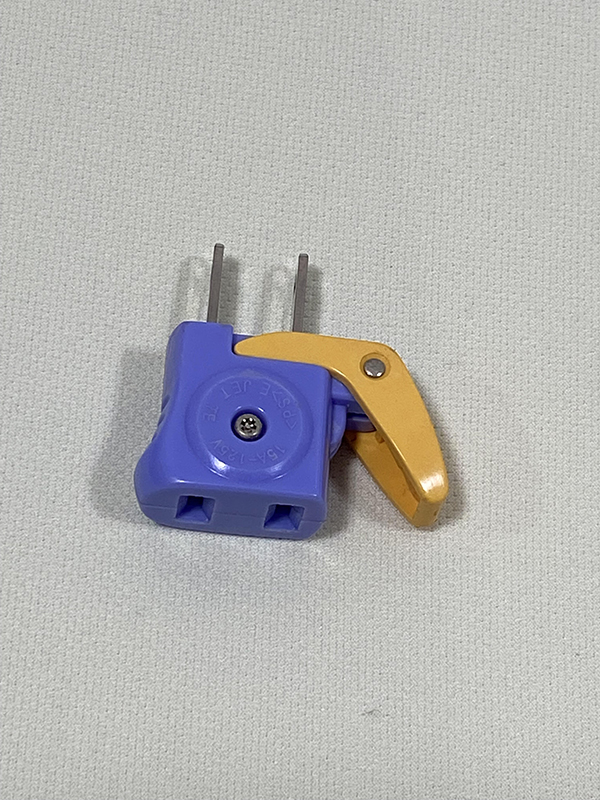

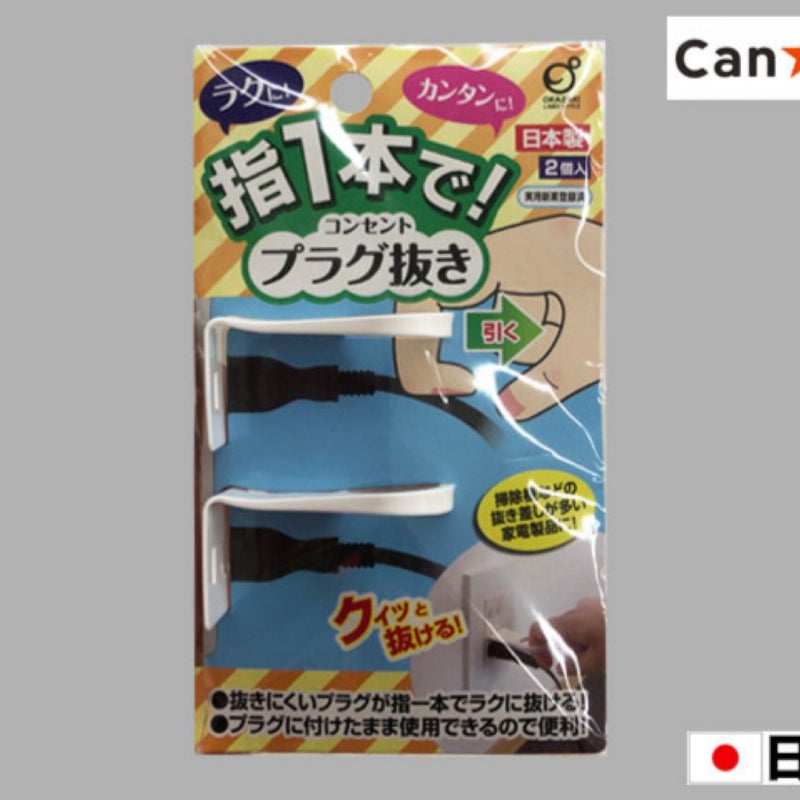

              100円ショップで売られているアダプターや自助具がありました．
              3Dプリンター製のプラグ抜きエイドもありました．
              https://cocrehub.com/dl/3b1bc8/s/045060/r/kLti0r7bTu-DGOWP3If9Lg

              しかし，変形した祖母の指には，指の関節に負担のかからないものが良いと考えました．

              これらの既存のものを参考に，てこの原理を使用することを思いつきました．



              Comments

                  Add Annotation Order

                • てこを使う試作　①

                  0
                  てこの原理を使うため，支点と力点と作用点を考えていきました．

                  力点：おばあちゃんの手の力．
                  指の関節には負担をかけたくない．握れる柄をつけよう．
                  運動学で習ったモーメントアームを考慮すると，柄は長い方がかける負担が少なくてすむはずだ．

                  支点：支点となる部分をつける．

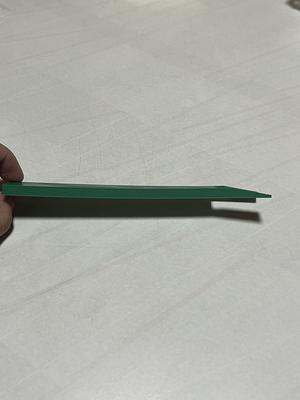

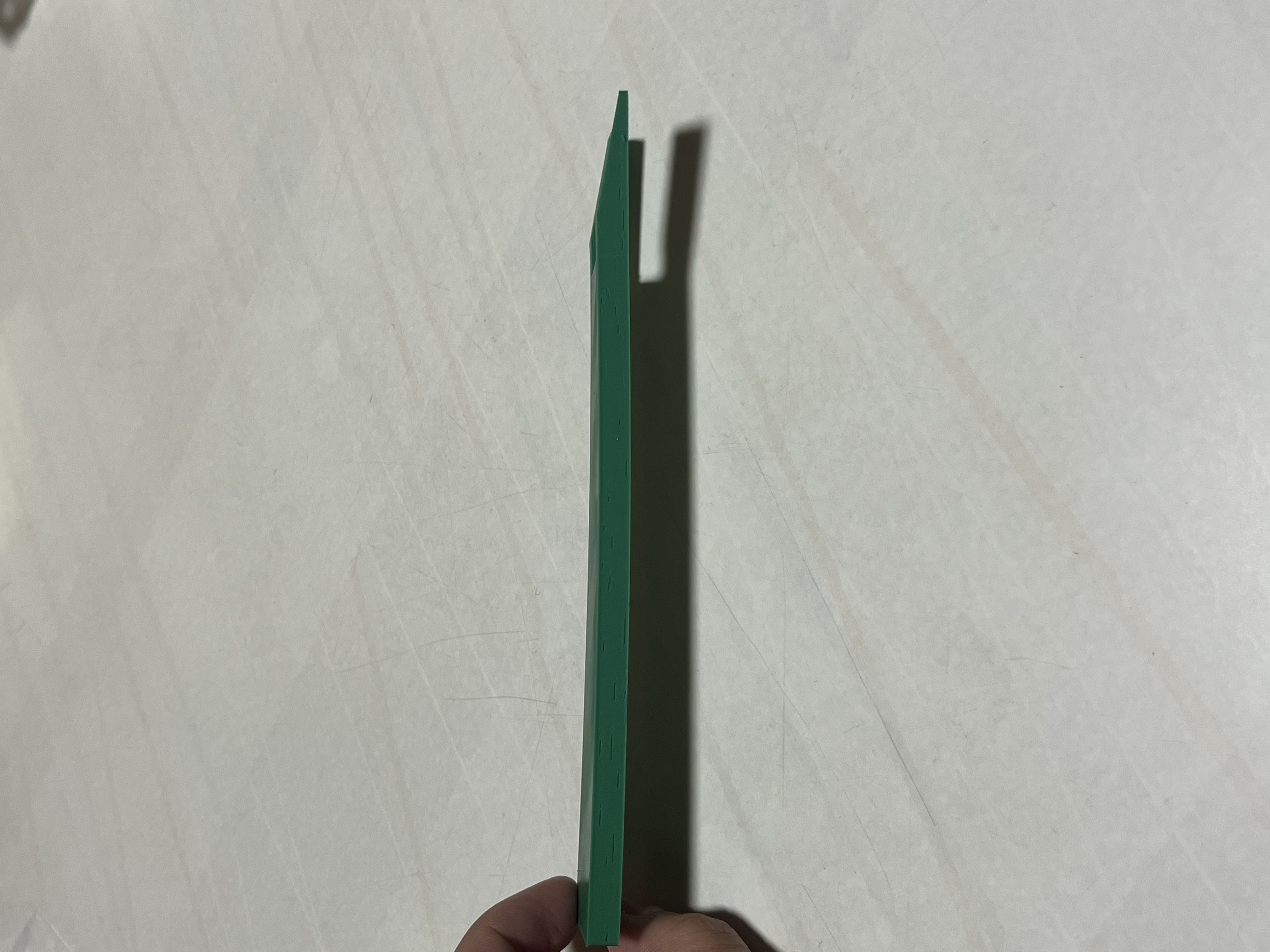

                  作用点：先端を差し込めるようにくさび型にしてみる．コンセント抜き試作①

                  Comments

                      Add Annotation Order

                    • 試作改良

                      0

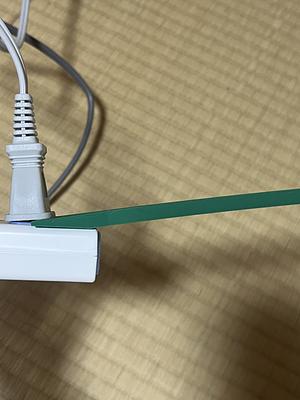

                      試作モデルを，３Dプリンターで出力し，試してみたところ，
                      2本のプラグ間の距離が適合しておらず，差し込みが不十分でした．
                      そこで，奥まで差し込めるには，くさび部分の傾斜を緩め，距離を長くする．
                      支点となる部分の圧を分散するために，
                      くさび形状の先端部分の幅を広くする．

                      プラグの隙間に差し込む先端部分は薄ければ薄い方が良いが，
                      所持している3Dプリンターと素材（PLAフィラメント）では，何度も失敗を繰り返しました．

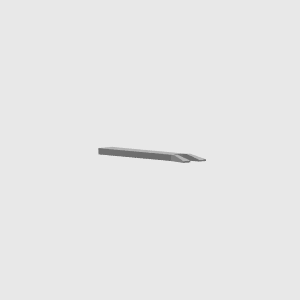

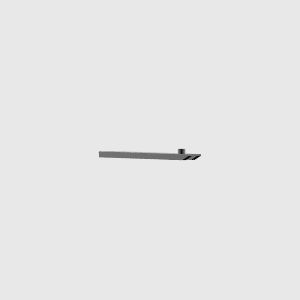

                      最終的に，このデザインであれば，出力することができました．

                      Comments

                          Add Annotation Order
                        Add Card Order

                        References

                          Usages

                            祖母に使用してもらいました

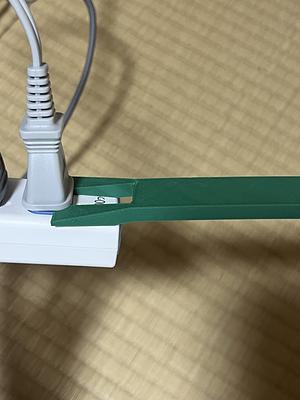

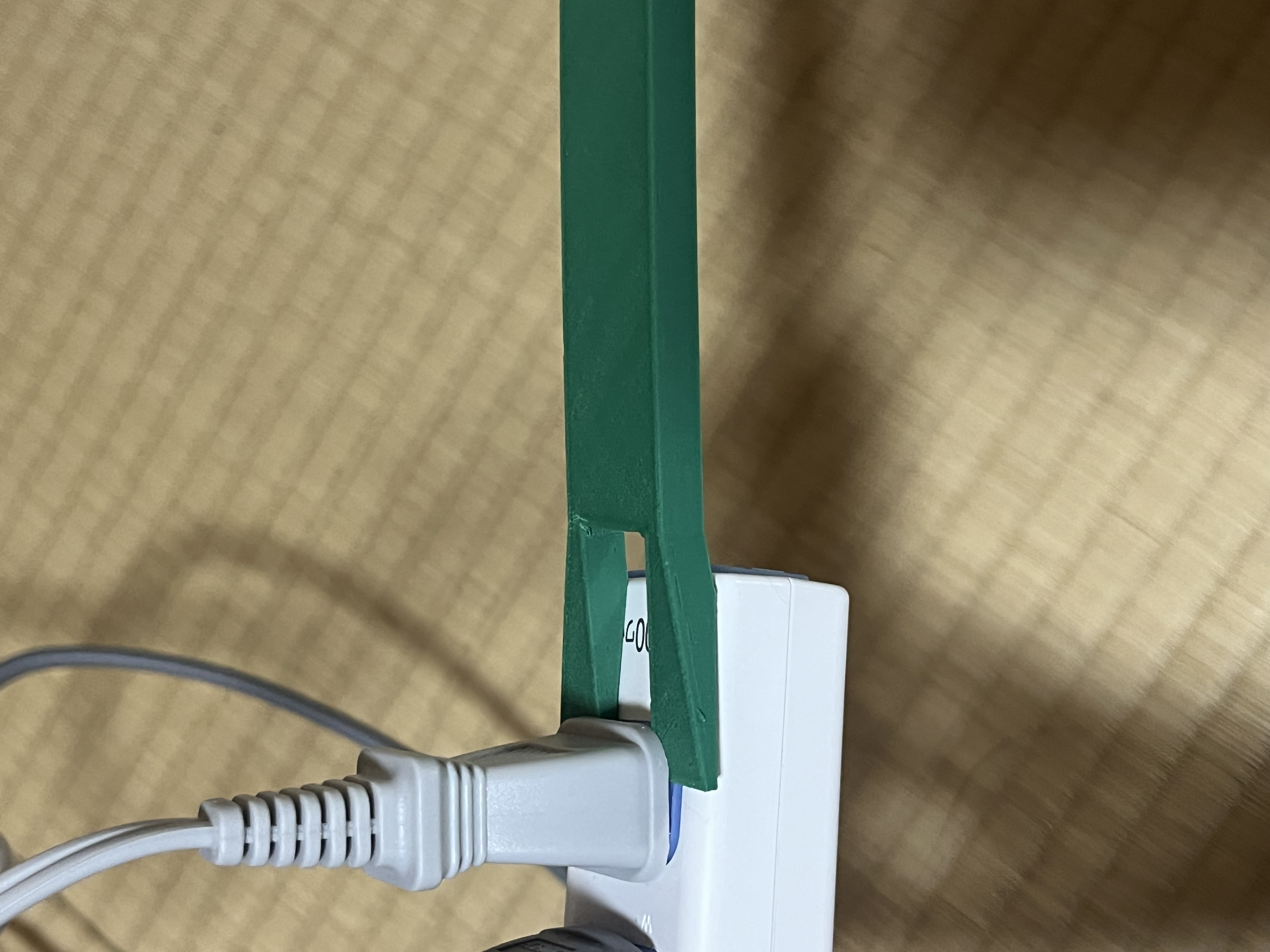

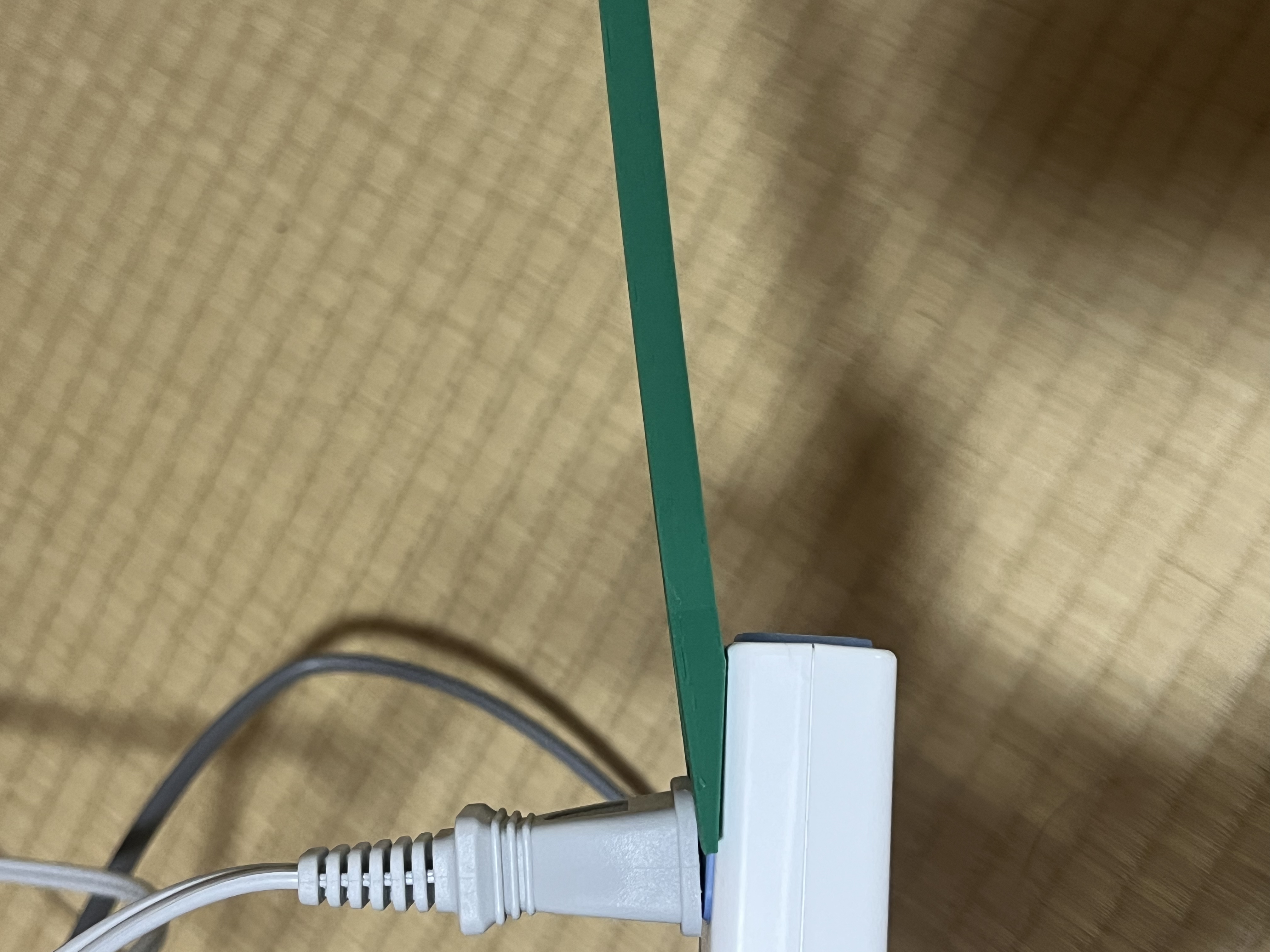

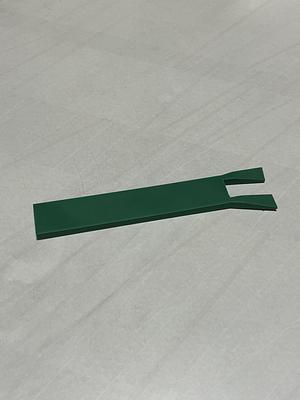

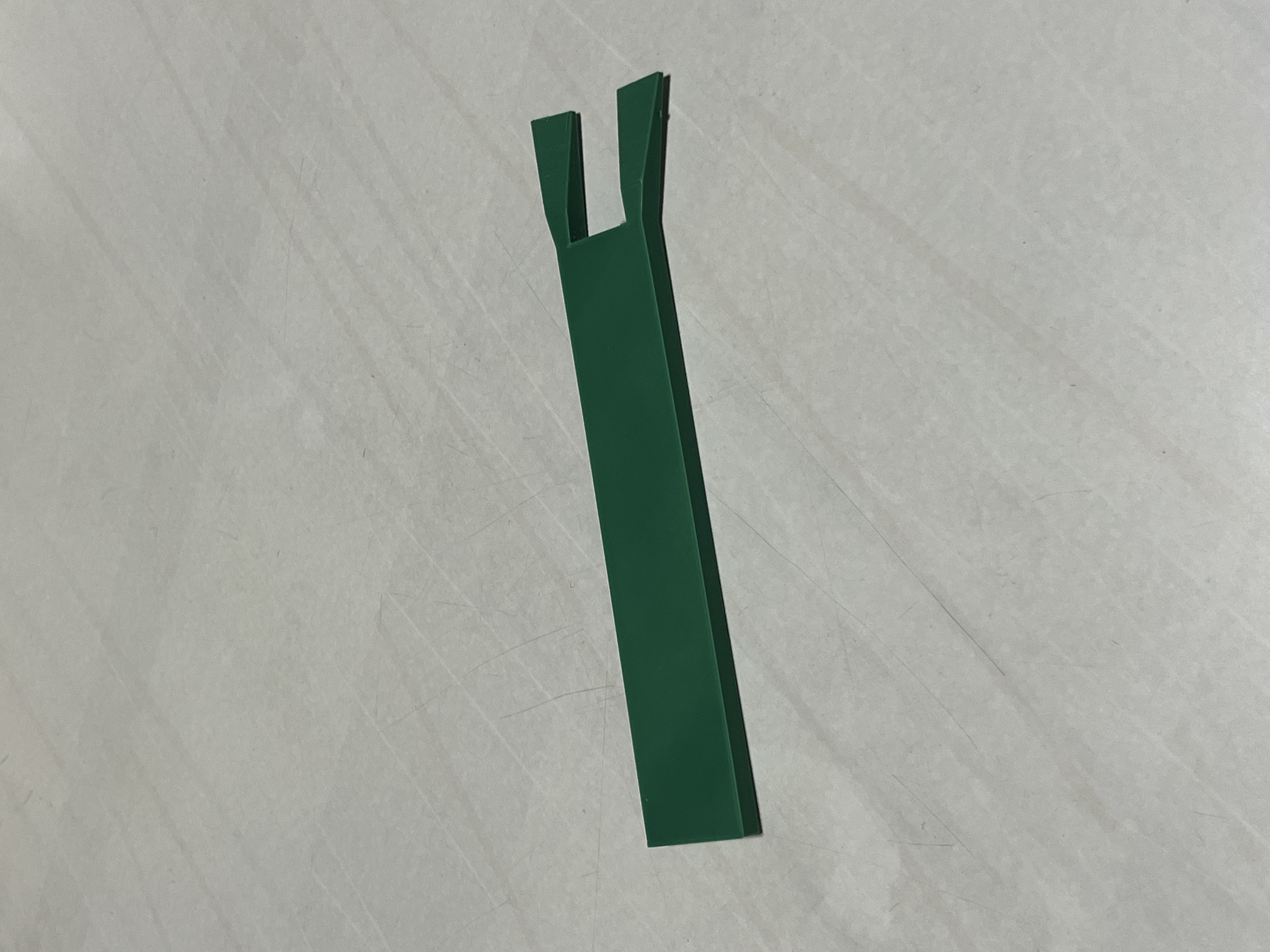

                            改良版で出力したものを，祖母の自宅で，いつものように仏壇のコンセントを抜くことを試してもらいました．

                            簡単に抜けることに驚き，その後も「立ってでも簡単に抜けるよ」と言って，楽しそうに色々なコンセントを抜くことを試していました．

                            てこのモーメントアームから，柄を長くしたことで，結果的に，高齢者のかがむ動作の負担軽減につなげることもできました．

                            さらに祖母が握りやすいよう持ち手や柄を太くするなどの改良を継続していきます．
