背景0一人暮らしをする学生は家の中のあらゆる家事を行う必要がある.また,一人暮らしの学生の部屋は大抵の場合手狭であり,しばしば家具により窓が一部塞がるということが想定される.このような状況において,部屋を広く使うために,洗濯物は外に干すことが好ましいが,窓が一部塞がっている場合は空いている窓を通して外に干す必要がある.このような背景から本プロジェクトでは,物干し竿の奥にハンガーを簡単に掛けることができる補助具の開発を目指す.Add Annotation Order

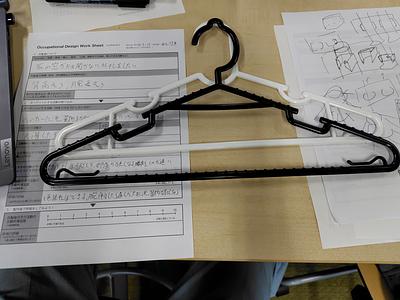

ニードノウアについて0電気通信大学の学部3年生.特徴 / 困りごと・背が高く,腕が長い.・腕を伸ばすことで物干し竿の遠くの方にも届くが,腕が少し辛い.・しかし,たまに洗濯物を落としてしまう.ニードノウアさんには普段使っているハンガーを持ってきてもらった.使用しているハンガーは主に2種類であり,大きさが少し異なることが分かる.Add Annotation Order
課題/ニード0課題の背景一人暮らしであり,その部屋の狭さからベッドが窓の前に位置している.また,外干しをすることで少しでも部屋を広く使いたいという考えがある.この背景から,空いている窓を通して洗濯物を干す必要がある.しかし,奥の物干し竿にハンガーを掛けるために腕を遠くに伸ばす必要があり,少し辛い姿勢を取る必要がある.課題奥の物干し竿にハンガーを容易にかけられるようなツールが求められる.Add Annotation Order
アイデア0・物干し竿の遠くにハンガーを置くために,何かしらの方法で距離を稼げるようなデザインが望まれる・外干しを前提としているため,ハンガースペーサーの役割も兼ね備えるツールであることが好ましい大きな分類・ハンガースペーサ―の機能を持つ,ハンガーをまとめて動かせるようなツール ・ハンガー側に追加の機能を持たせる・ハンガーに対して大きく変更を加えずに,ハンガー自体の形を活かす方向前者を採用Add Annotation Order

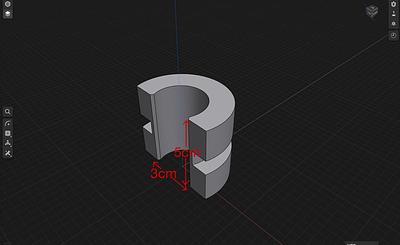

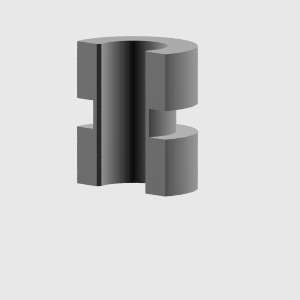

プロトタイピング02種類のハンガーに対応できるようにプロトタイプを作成することが求められる.1つ目0Blueprint: ハンガーフッカーv1ハンガーをかけて作るものを作成する。アイデアをベースに具体的なプロトタイプに落とし込むための方針・物干し竿にフィットするように作る・物干し竿に上からかける感じ丈夫な素材であることが好ましいため,PLAを使用した.反省・ハンガーフッカーが物干し竿の上で回転するのがまずい2つ目0Blueprint: ハンガーフッカーv2改良点の洗い出し竿の直径に対して気持ち大き目装着した時に回転してしまうハンガーがしっかり取り付けられない(回転してしまう)改善手法・ハンガーの掛ける部分に直線をつくることで,ツールが回らないようにしたい ・一方が2cm, もう一方が1cmの直線を伸ばす・1ブロックの長さを長め ・5cm -> 10cm・ハンガーの厚さにもっと合わせるために狭めよう ・1cm -> 8mm3つ目0Blueprint: 結合部_プロトタイプv1改良点の洗い出し・v2までは概ねよいため,ブロックの結合方法を考える・マグネットで考えていたが,ブロックに結合部を生やす必要がある改善手法・上下にかみ合わせるフック形式の結合部をプロトタイプとして作成する.4つ目0Blueprint: 結合部_プロトタイプv2改良点の洗い出し・結合部を作成してみると,思ったより結合部が小さかった. ・耐久性と結合部の機能が不安であるため,もう少し大きくしたい.改善手法・結合部を上下の結合ではなく左右の結合とする.これにより以下が達成されることを期待する. ・結合面積を拡張させることで耐久性と結合部の安定性の向上 ・ハンガーフッカーの形状変更を必要としない結合面積の拡張・一度の造型で結合部の機能を試すために二つを一度に造型させる5つ目0Blueprint: ハンガーフッカーv3改良点の洗い出し・概ね上手くいったが,結合部がブロック形状ではなく,断面が斜めになってしまった.改善手法・結合部をきれいに出すために,印刷するときに設定する物体の向きを変え,サポートをつけるという方針で改良を試みた.・結合部も含めた一つのブロックとして印刷し,一つの完成したブロックを作成することを試みた.6つ目0Blueprint: 結合部_プロトタイプv2"4つ目"の結合部をもう一つ作成する.これを既に"2つ目"で作成済みの結合部の無いハンガーフッカーに取り付け,デモに使用する.プリントの際,"5つ目"における改善を導入したAdd Annotation Order
1つ目0Blueprint: ハンガーフッカーv1ハンガーをかけて作るものを作成する。アイデアをベースに具体的なプロトタイプに落とし込むための方針・物干し竿にフィットするように作る・物干し竿に上からかける感じ丈夫な素材であることが好ましいため,PLAを使用した.反省・ハンガーフッカーが物干し竿の上で回転するのがまずい

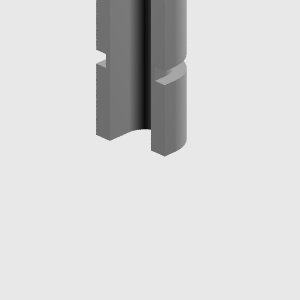

2つ目0Blueprint: ハンガーフッカーv2改良点の洗い出し竿の直径に対して気持ち大き目装着した時に回転してしまうハンガーがしっかり取り付けられない(回転してしまう)改善手法・ハンガーの掛ける部分に直線をつくることで,ツールが回らないようにしたい ・一方が2cm, もう一方が1cmの直線を伸ばす・1ブロックの長さを長め ・5cm -> 10cm・ハンガーの厚さにもっと合わせるために狭めよう ・1cm -> 8mm

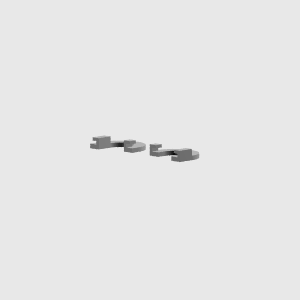

3つ目0Blueprint: 結合部_プロトタイプv1改良点の洗い出し・v2までは概ねよいため,ブロックの結合方法を考える・マグネットで考えていたが,ブロックに結合部を生やす必要がある改善手法・上下にかみ合わせるフック形式の結合部をプロトタイプとして作成する.

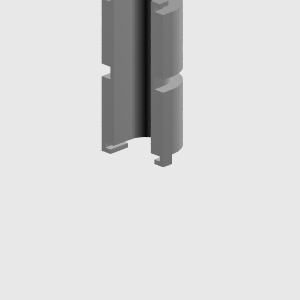

4つ目0Blueprint: 結合部_プロトタイプv2改良点の洗い出し・結合部を作成してみると,思ったより結合部が小さかった. ・耐久性と結合部の機能が不安であるため,もう少し大きくしたい.改善手法・結合部を上下の結合ではなく左右の結合とする.これにより以下が達成されることを期待する. ・結合面積を拡張させることで耐久性と結合部の安定性の向上 ・ハンガーフッカーの形状変更を必要としない結合面積の拡張・一度の造型で結合部の機能を試すために二つを一度に造型させる
5つ目0Blueprint: ハンガーフッカーv3改良点の洗い出し・概ね上手くいったが,結合部がブロック形状ではなく,断面が斜めになってしまった.改善手法・結合部をきれいに出すために,印刷するときに設定する物体の向きを変え,サポートをつけるという方針で改良を試みた.・結合部も含めた一つのブロックとして印刷し,一つの完成したブロックを作成することを試みた.
6つ目0Blueprint: 結合部_プロトタイプv2"4つ目"の結合部をもう一つ作成する.これを既に"2つ目"で作成済みの結合部の無いハンガーフッカーに取り付け,デモに使用する.プリントの際,"5つ目"における改善を導入した

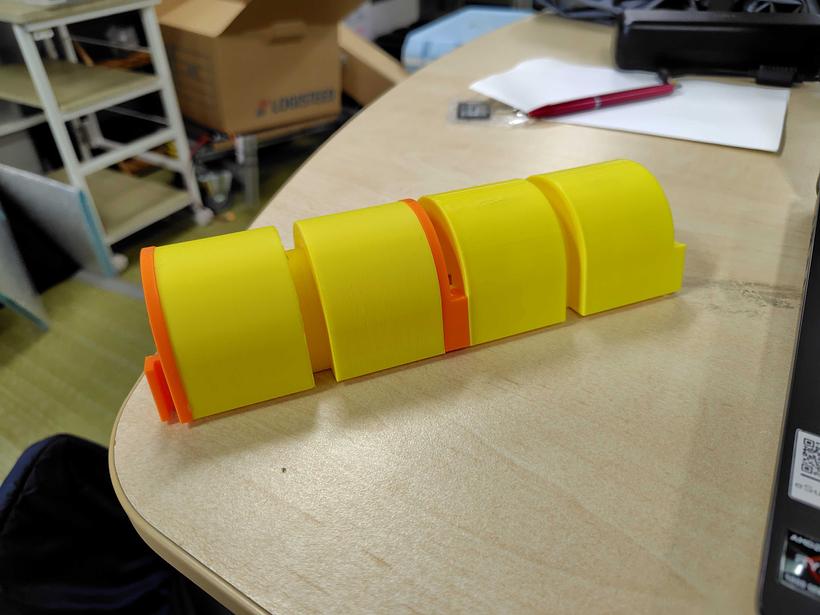

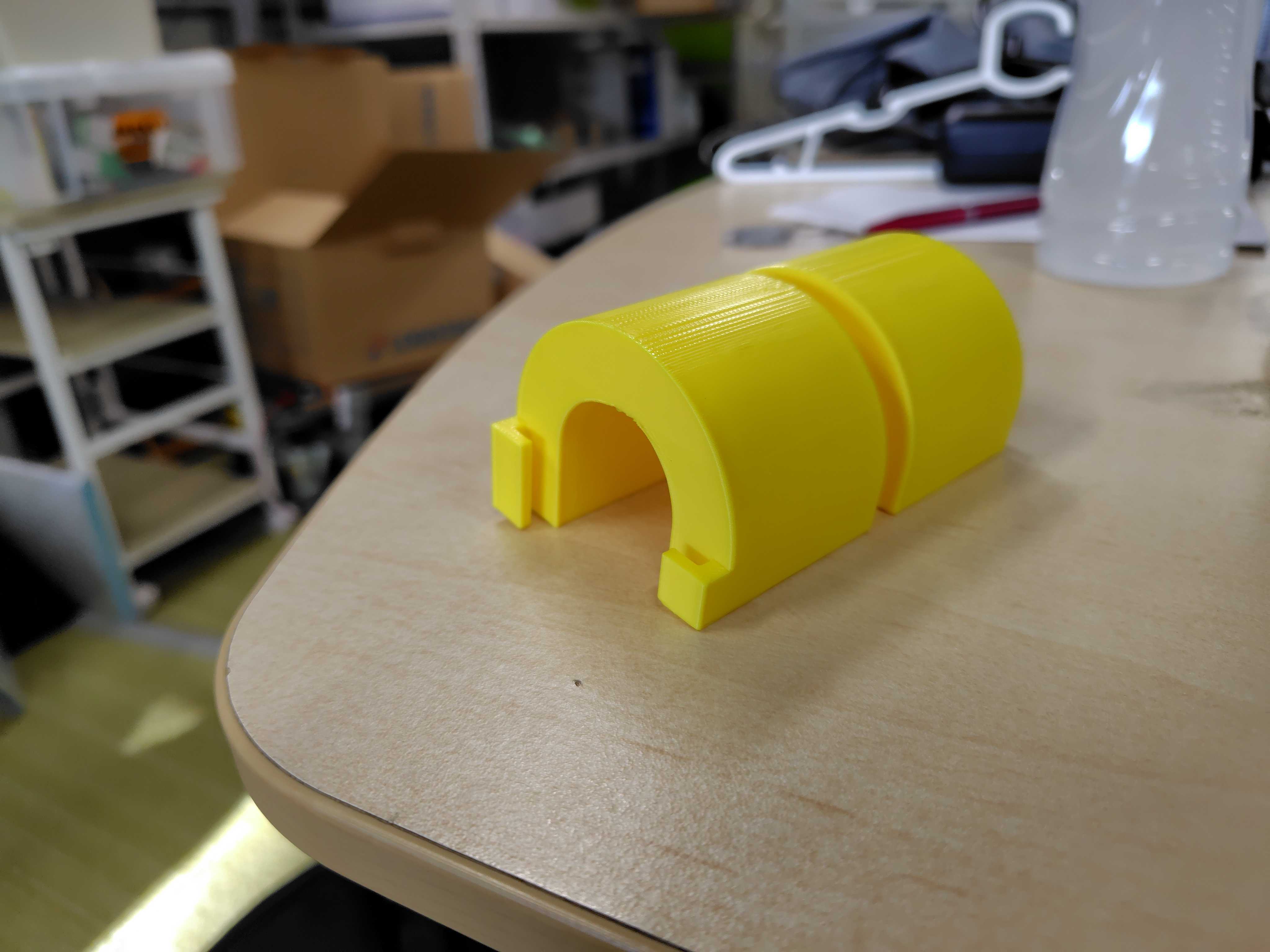

結果0Blueprint: 完成版(ハンガーフッカーv3)完成版を2つ結合させた.当初の目論見通り,スペーサー機能の付いた遠くのハンガーを動かすことが可能なハンガーフッカーを作成することができた!Add Annotation Order
今後の展望など01. 収納性ハンガーフッカーの足の左右非対称性によりバランスがとり辛い.実際のところはハンガーフッカーの機能には影響しないため,左右の足の長さを揃えた方が良さそうである.2. 音ハンガーフッカーを組み合わせる音がニードノウアにとってはあまり得意ではないようである.他の材質(あるいは,3Dプリンタ以外の方法による作成)を探る方が良さそうである.Add Annotation Order
