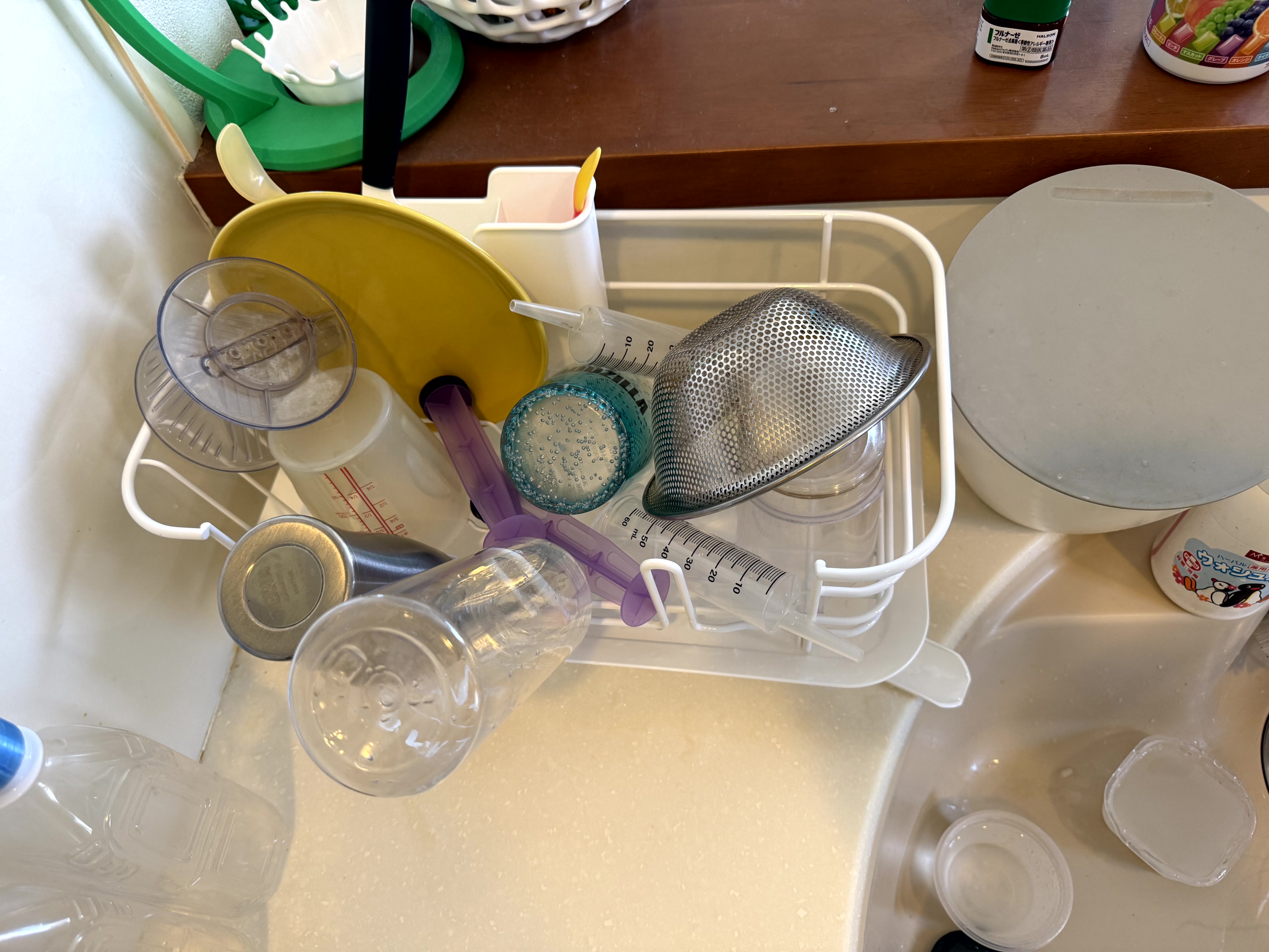

写真は、我が家の雑然としていた水切りかごです。（食洗機もありますが）
在宅ではシリンジはリユースが基本。私を含め、洗ったら水切りかごに入れる方が多く、しかもシリンジは複数使うため、他の洗い物と混じって迷子になったり、乾きにくかったりで介助者のストレスになり、衛生的にも心配です。
水切りかご内で効率的にスペースを分けてシリンジを干すラックがあれば、問題を解決できると考えました。
余分なシリンジは、独立型ラックで保管できるのがベターと思いました。

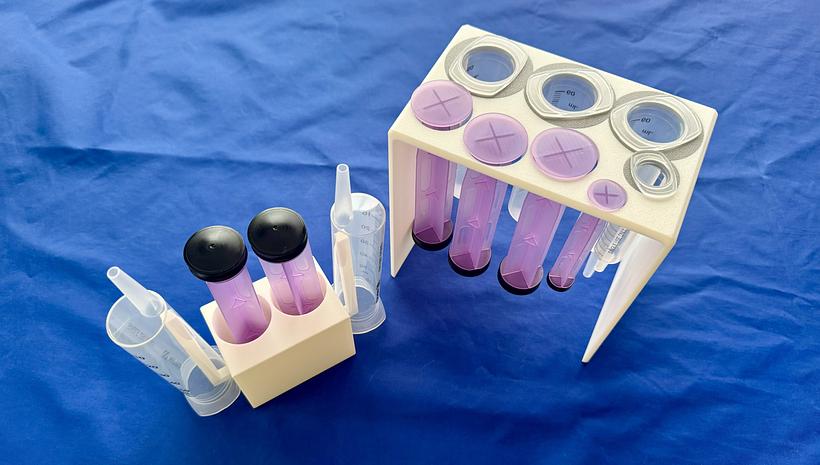

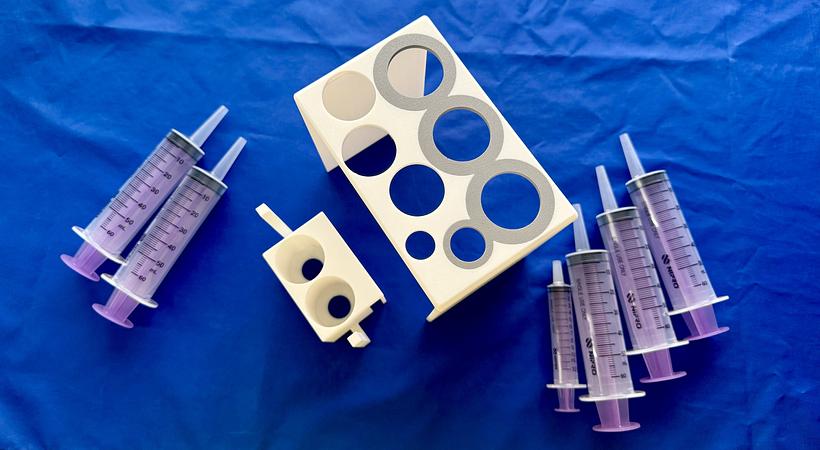

シリンジラック2種（水切りかご用・独立型）
Owner & Collaborators
License
Summary
医療的ケア児の息子は毎日「シリンジ」を使って胃ろうから食事や水分を摂ります。その注入回数は1日あたり平均12回（乳幼児の頃は1日20回）！
使用後のシリンジは都度洗って乾燥させるため、水切りかごには常に複数のシリンジが転がっていて、スペースを取るだけでなく、他の洗い物と混じって迷子になったり、乾燥に時間がかかったり。ずーっと不便かつ不衛生に感じながら、限られたキッチンスペースではなかなか打開策が見いだせずにいました。
そこで今回、水切りかご用にシリンジ専用のラックを設計・印刷・設置したところ、前述の問題はすべて解決されました！シリンジは清潔に整理され、すぐに乾くようになり、次の注入の準備もスムーズになったのです。さらに、余分な本数があるときの保管に便利な「独立型」のラックも作成しました。
いずれも我が家では注入のマストアイテムとなりました。
使用後のシリンジは都度洗って乾燥させるため、水切りかごには常に複数のシリンジが転がっていて、スペースを取るだけでなく、他の洗い物と混じって迷子になったり、乾燥に時間がかかったり。ずーっと不便かつ不衛生に感じながら、限られたキッチンスペースではなかなか打開策が見いだせずにいました。
そこで今回、水切りかご用にシリンジ専用のラックを設計・印刷・設置したところ、前述の問題はすべて解決されました！シリンジは清潔に整理され、すぐに乾くようになり、次の注入の準備もスムーズになったのです。さらに、余分な本数があるときの保管に便利な「独立型」のラックも作成しました。
いずれも我が家では注入のマストアイテムとなりました。
Materials
Tools
Blueprints

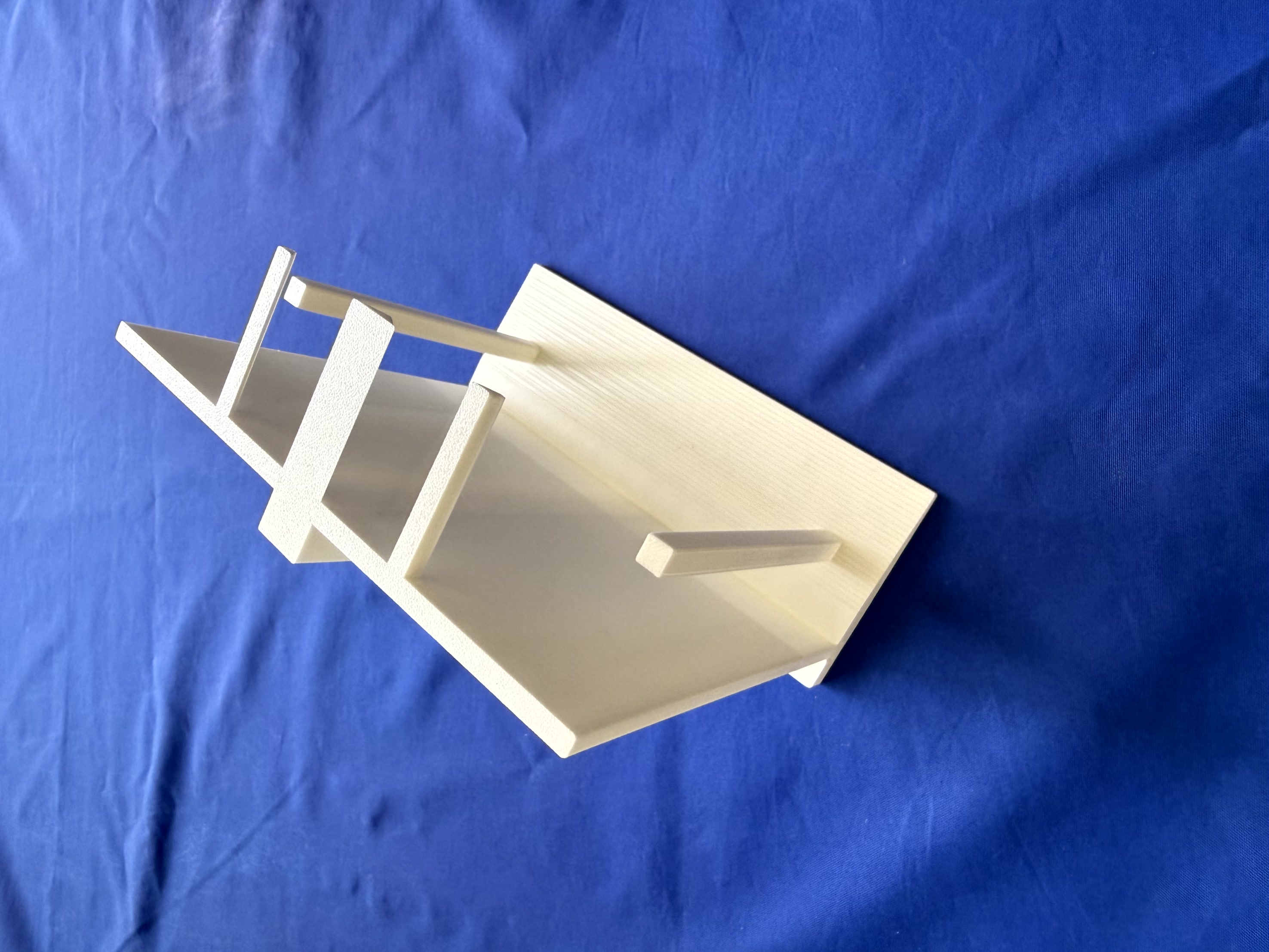

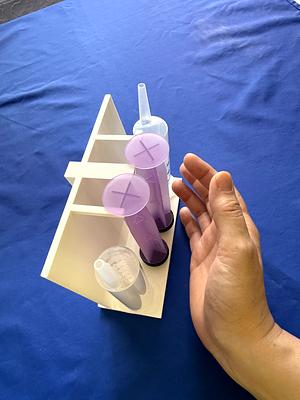

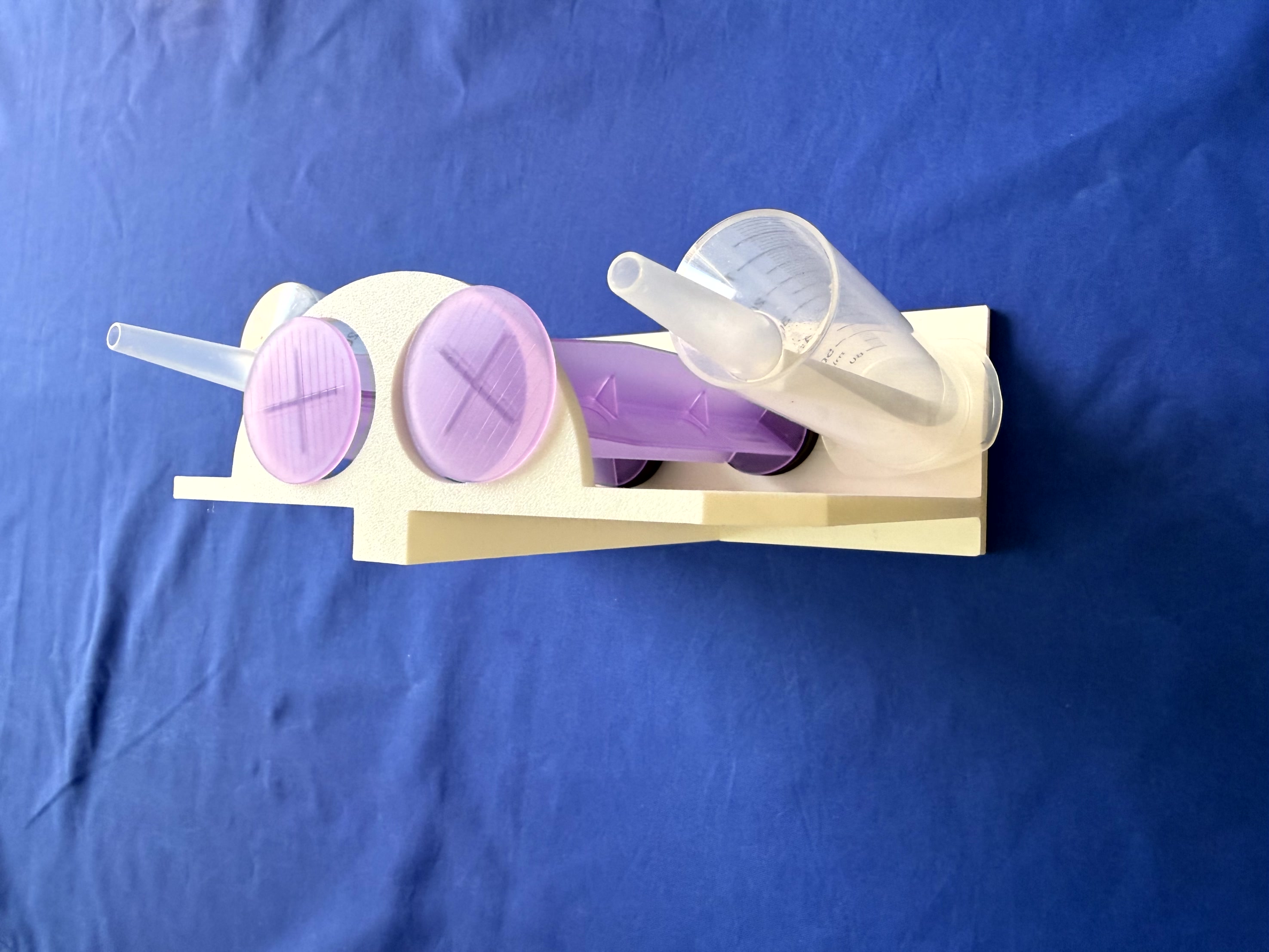

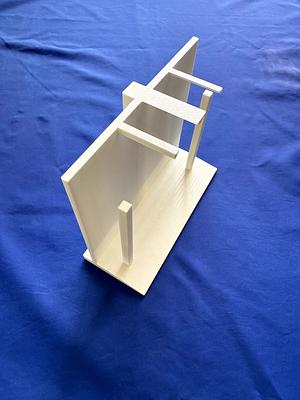

Making

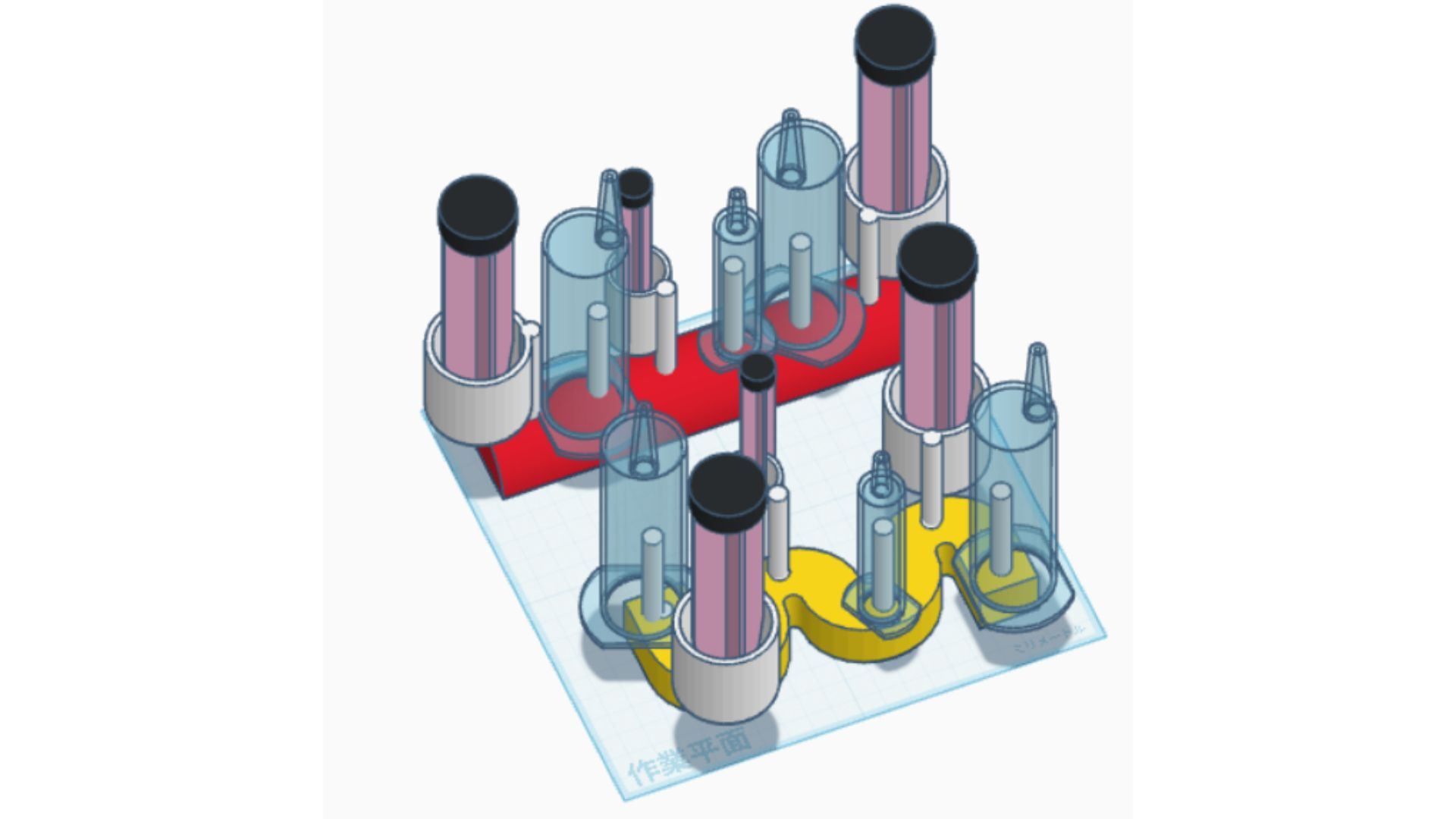

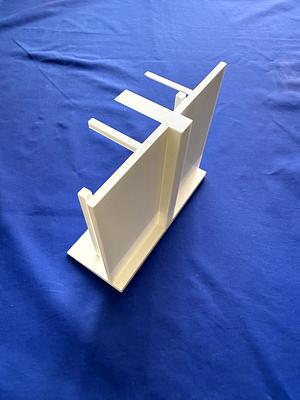

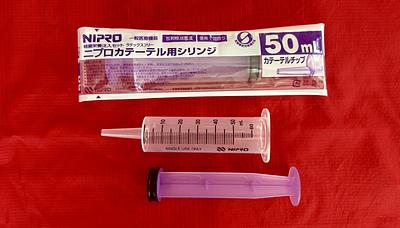

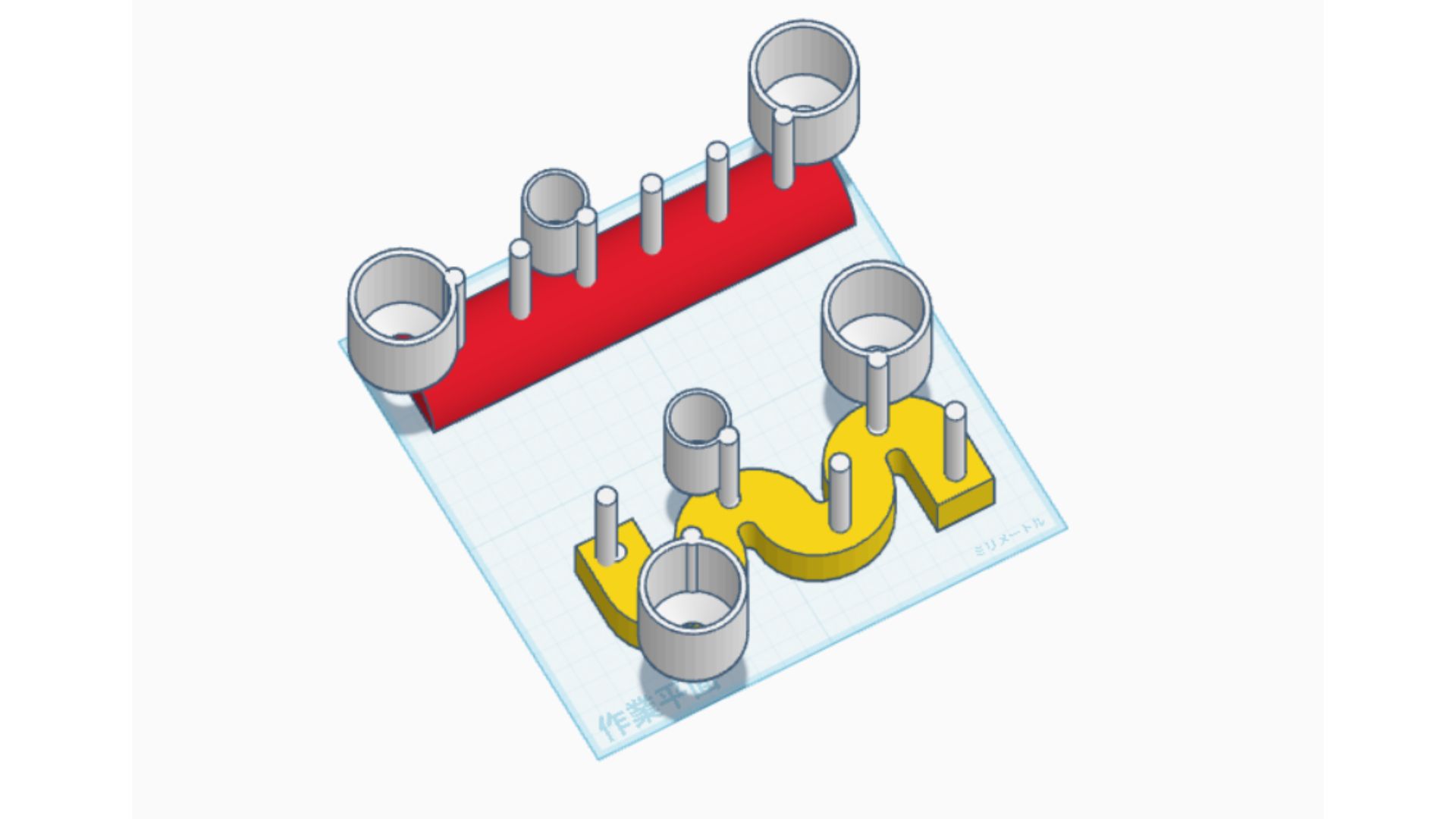

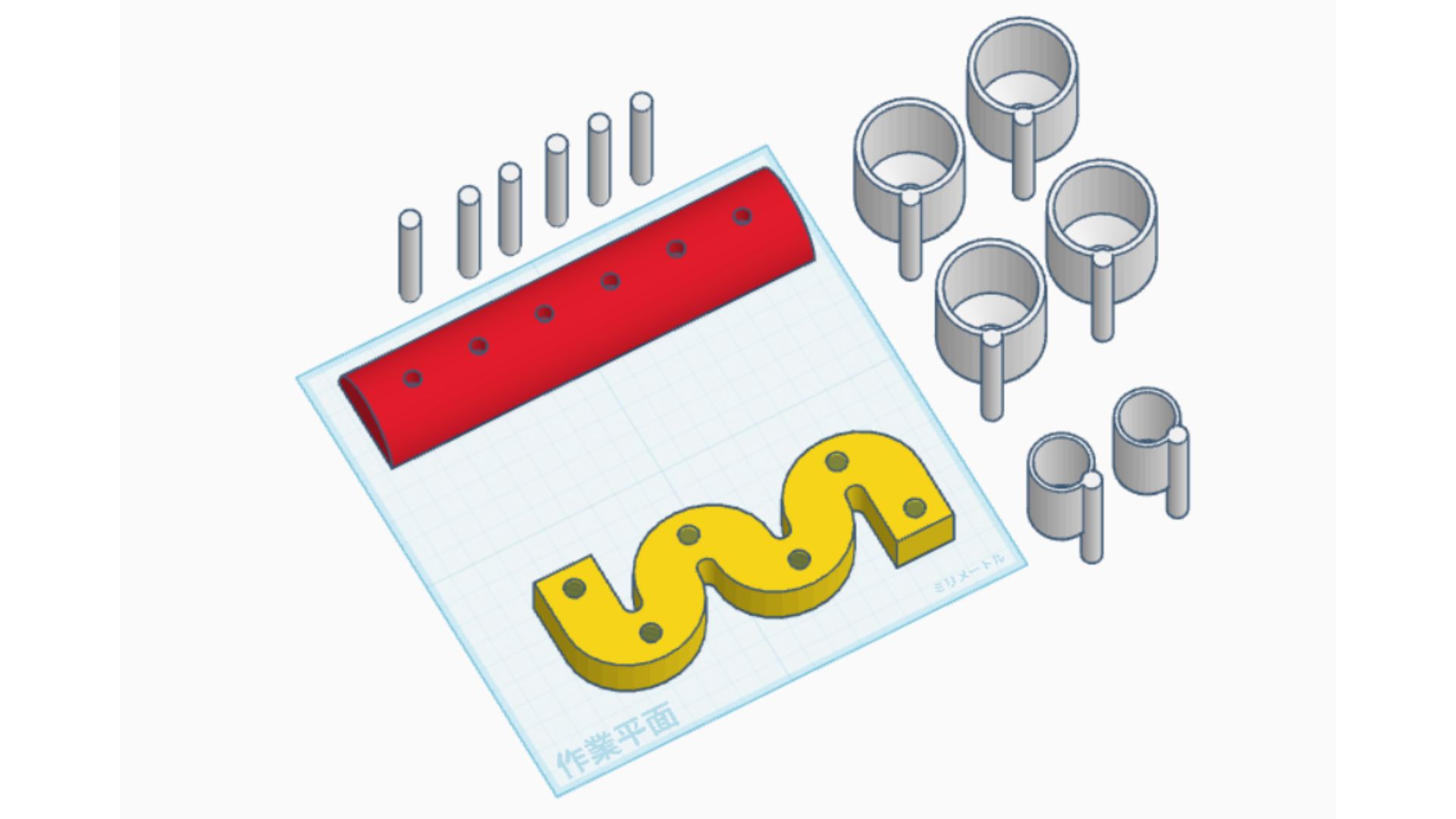

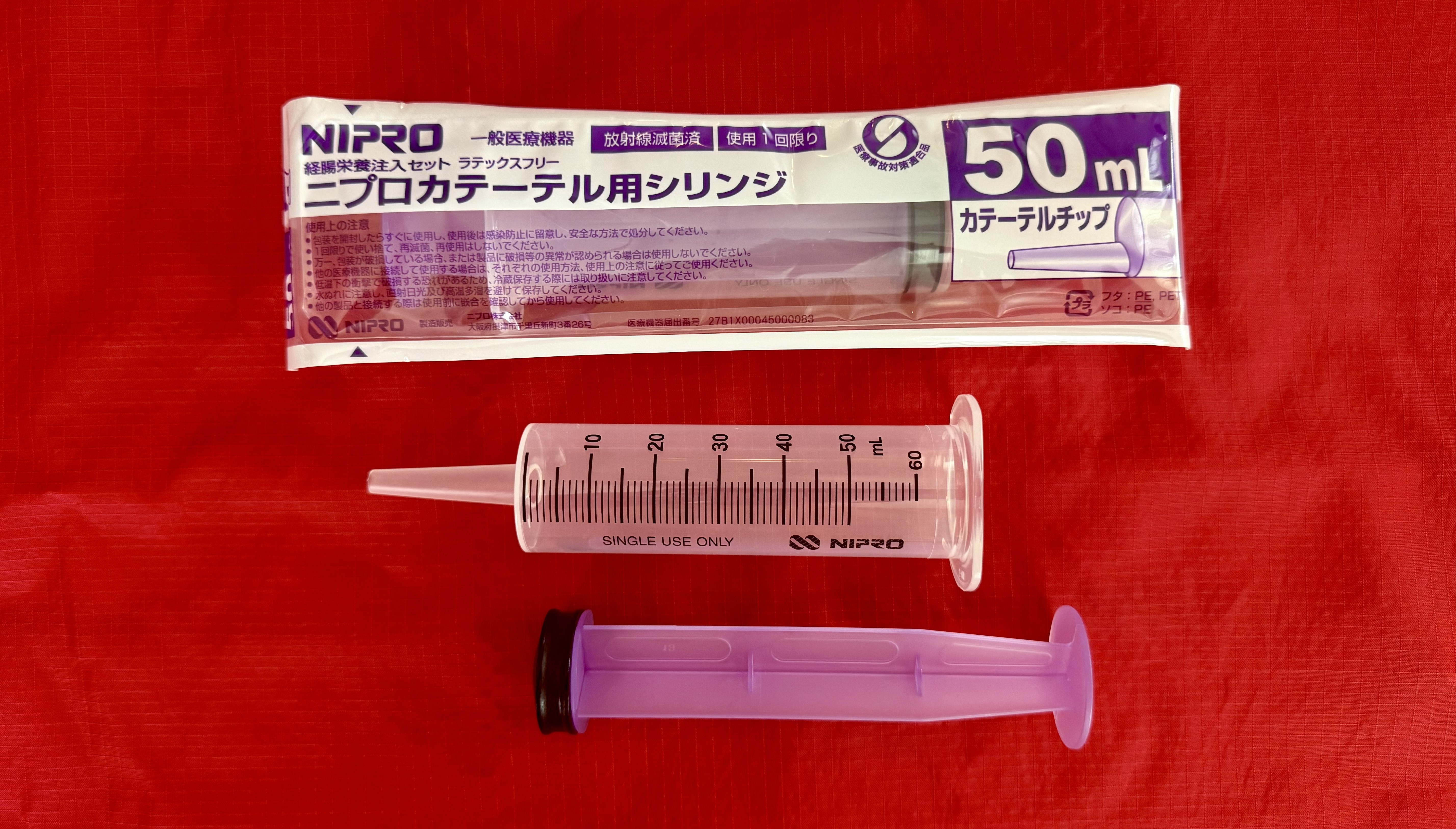

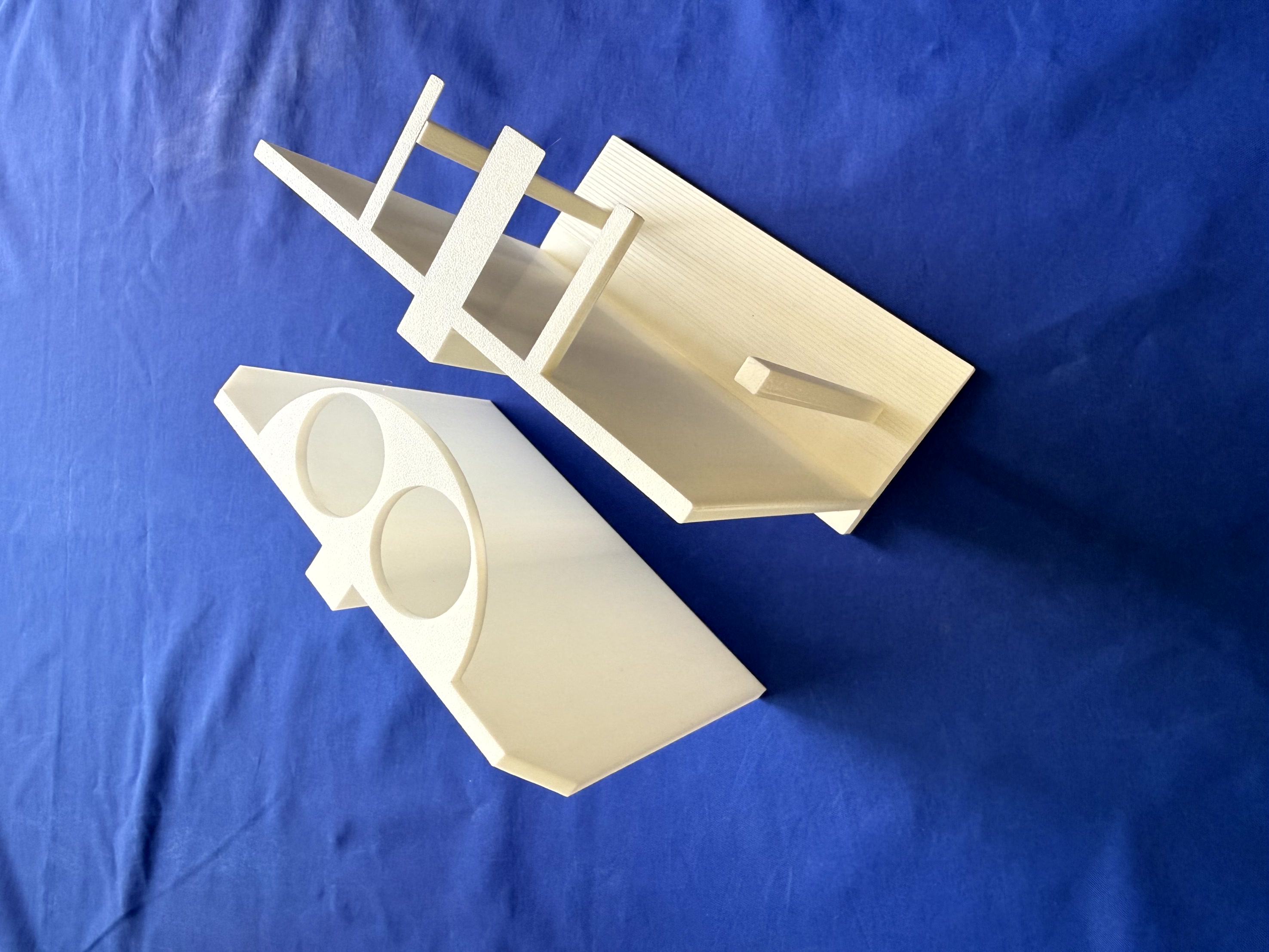

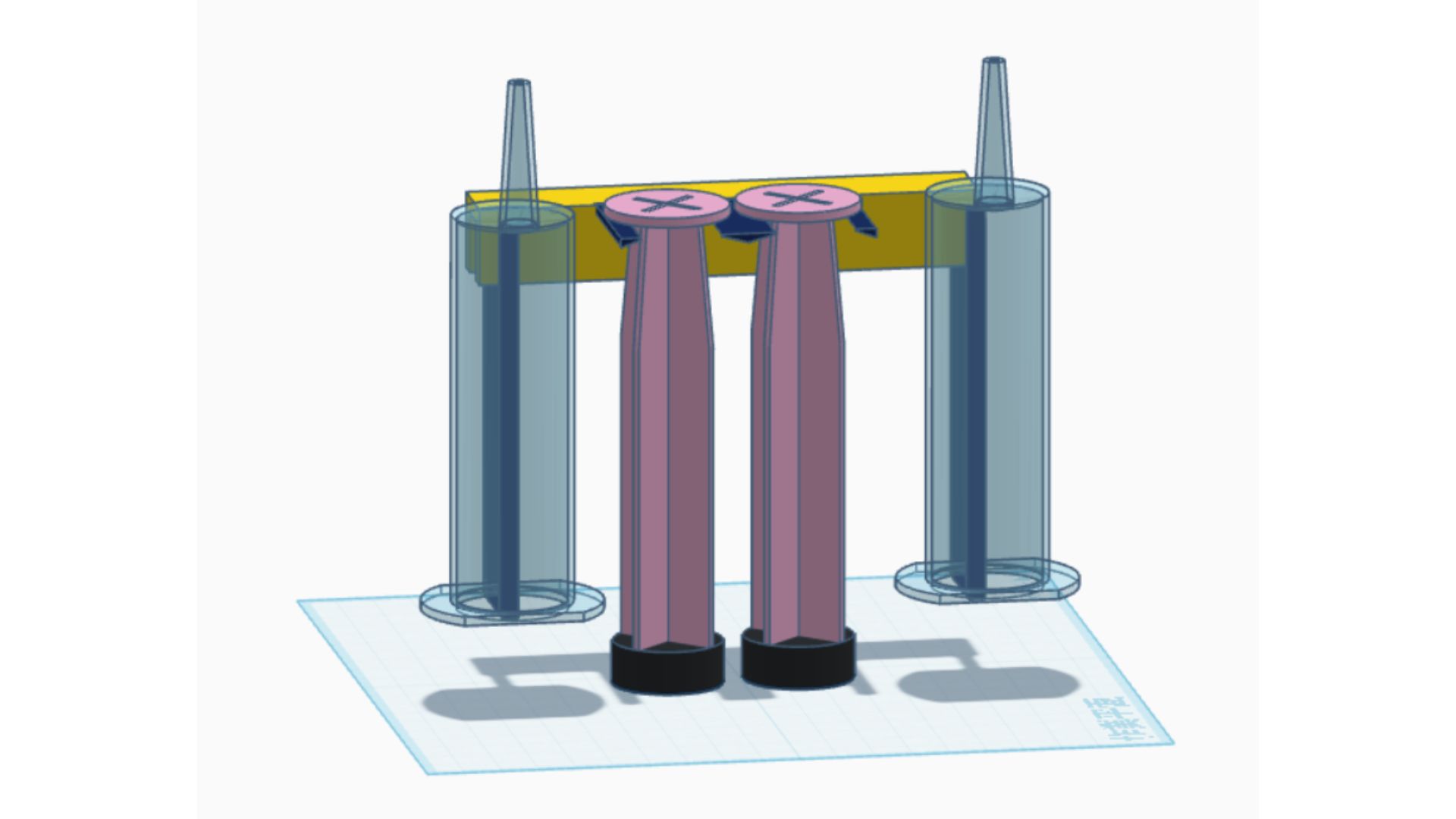

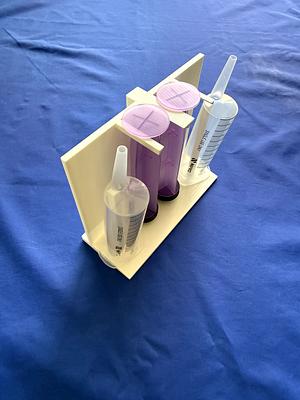

- シリンジは「押し子」「外筒」の2パーツに分けて洗浄し、分けたまま乾燥させます。乾燥後、次の注入時にパーツを合わせて元に戻すわけですが、いちいちペーパータオルや布巾などで水気をふきとる手間はかけたくありません（＝洗ったらサッとラックに投げ込みたい）。形が異なる「押し子」「外筒」を、どう水切りかごに設置すると使い勝手がよく、通気性を保って乾燥できるのか、試行錯誤を重ねました。※我が家で使うシリンジ（写真）は、ニプロカテーテル用シリンジ50mlカテーテルチップ（経腸栄養注入セット ラテックスフリー）、旧規格です。同シリーズの10ml用も1日1回の服薬時に使用します。

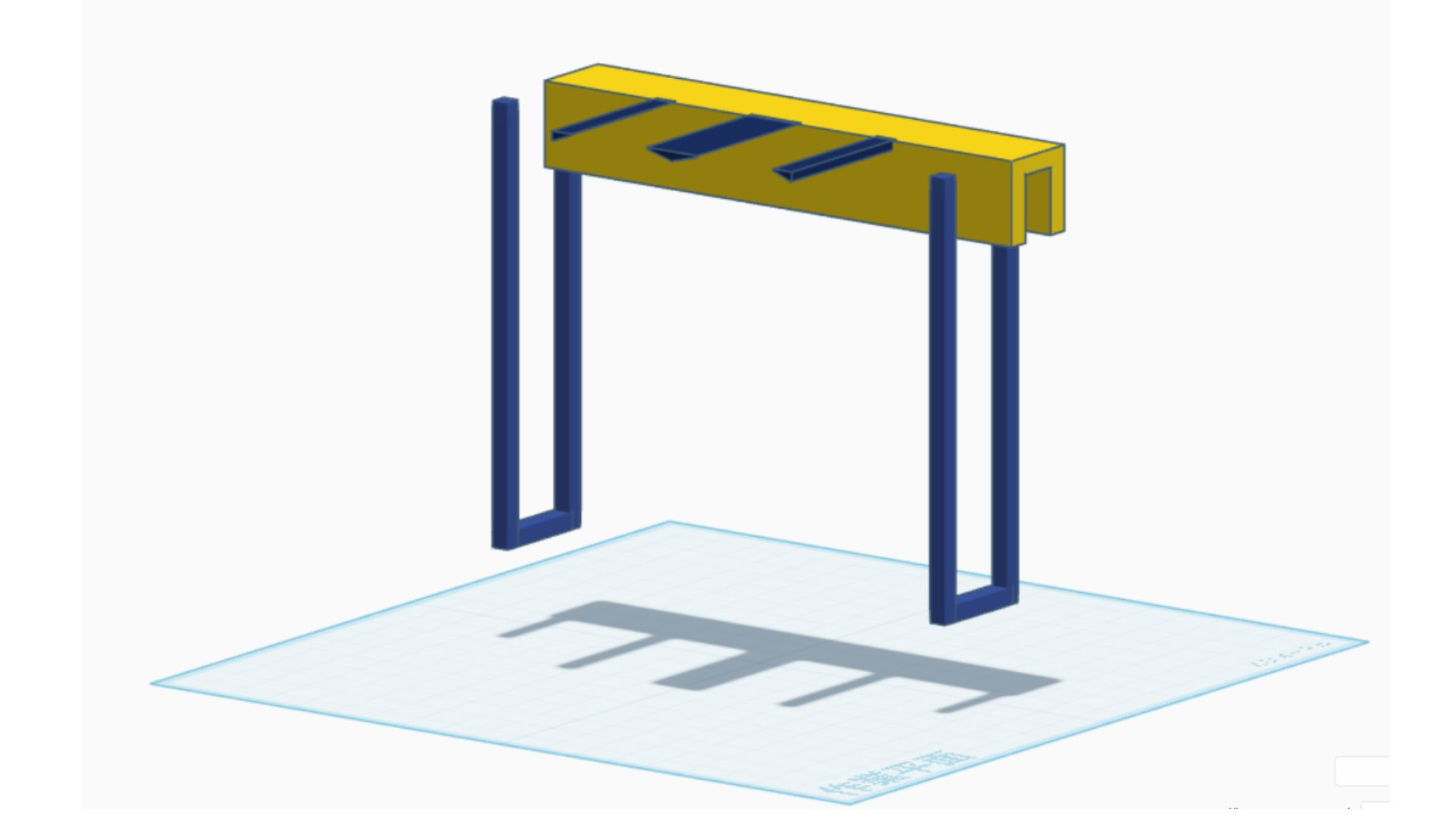

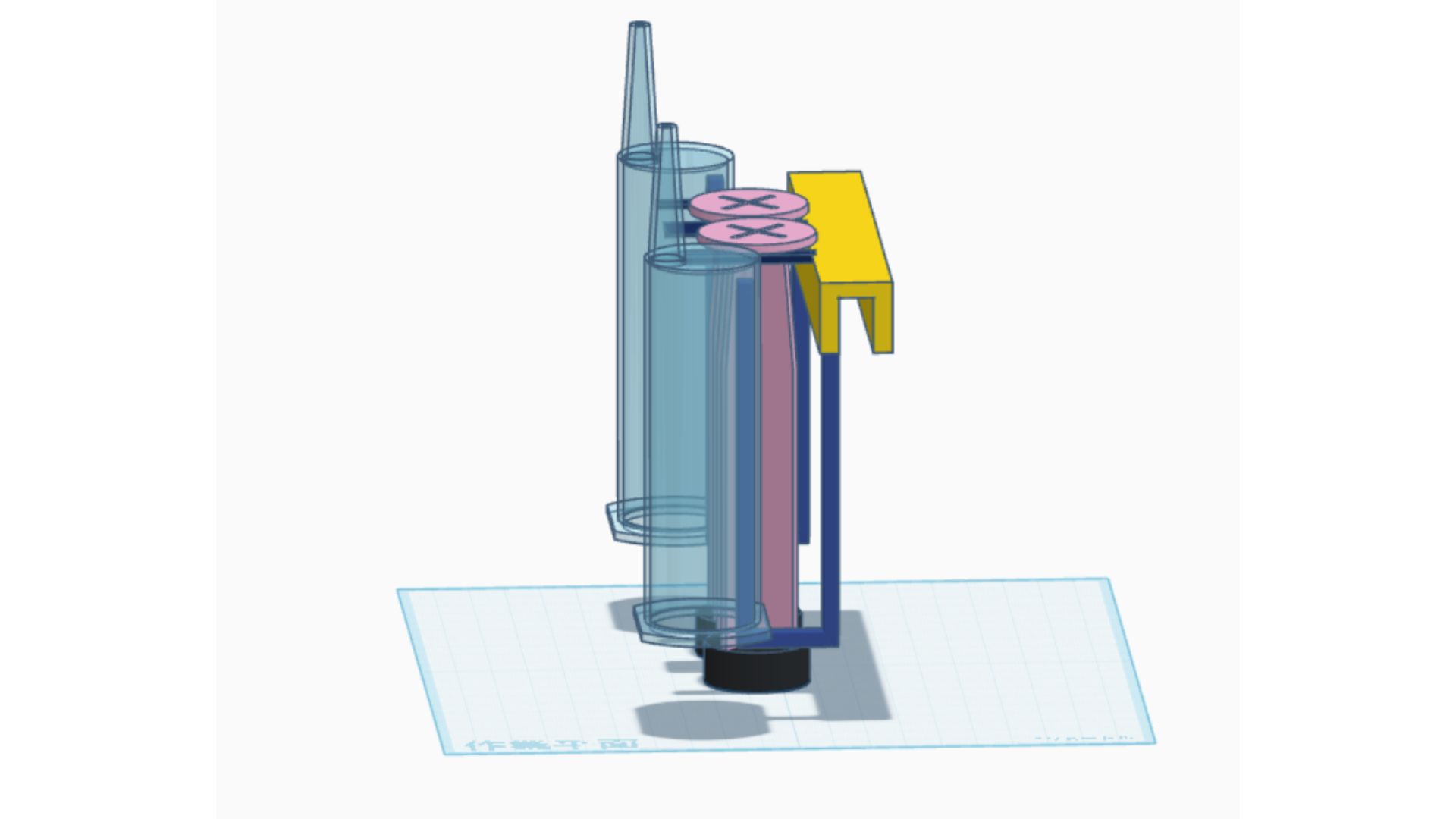

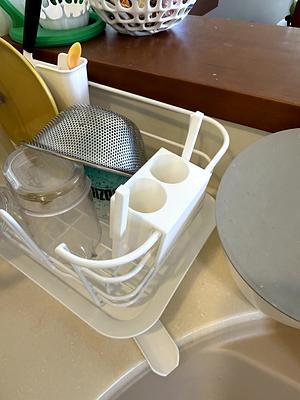

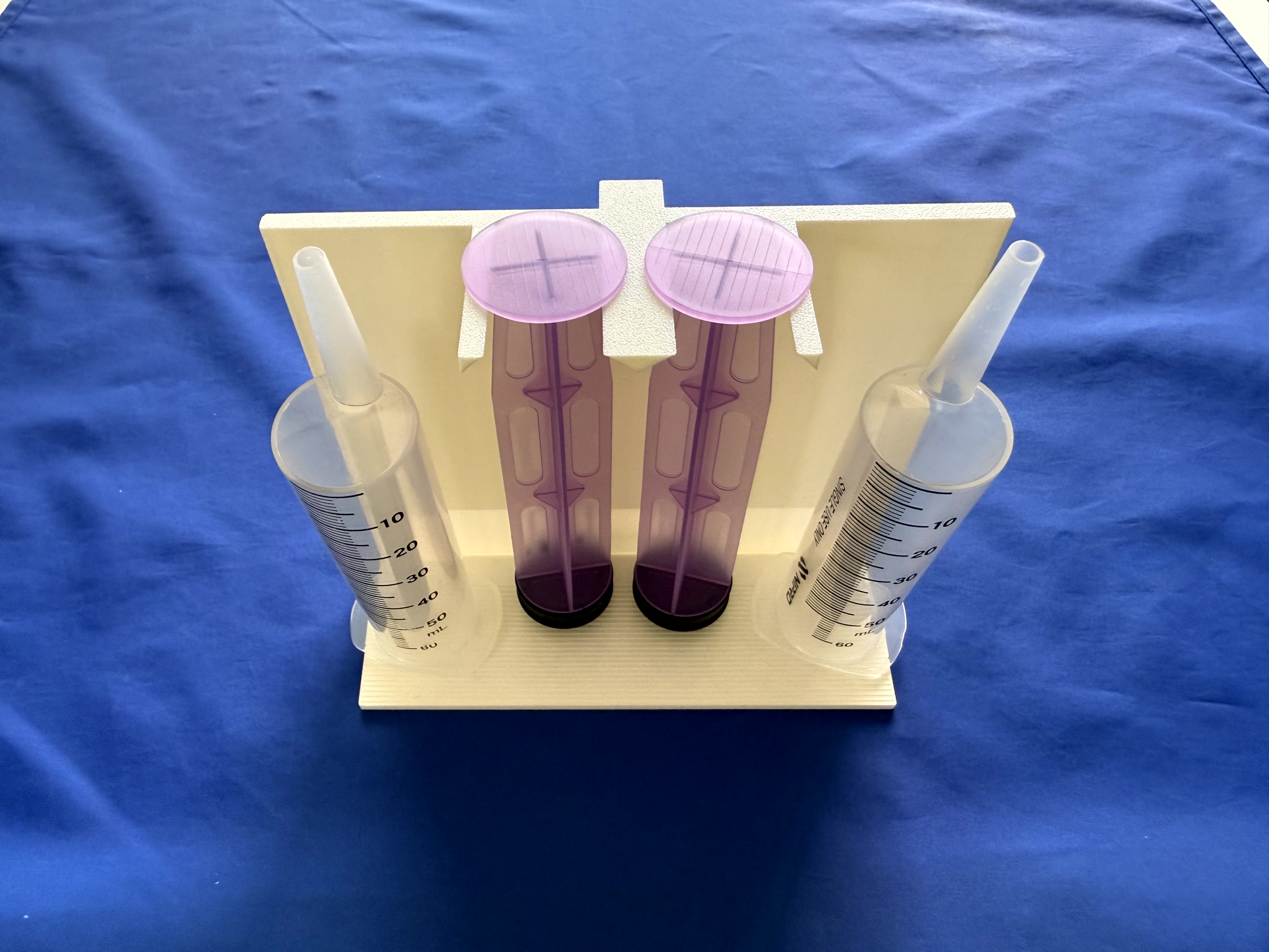

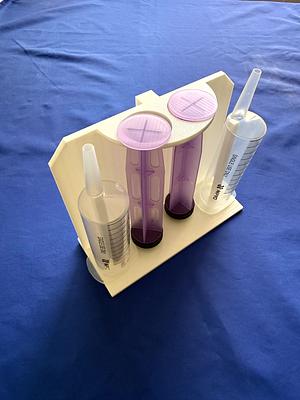

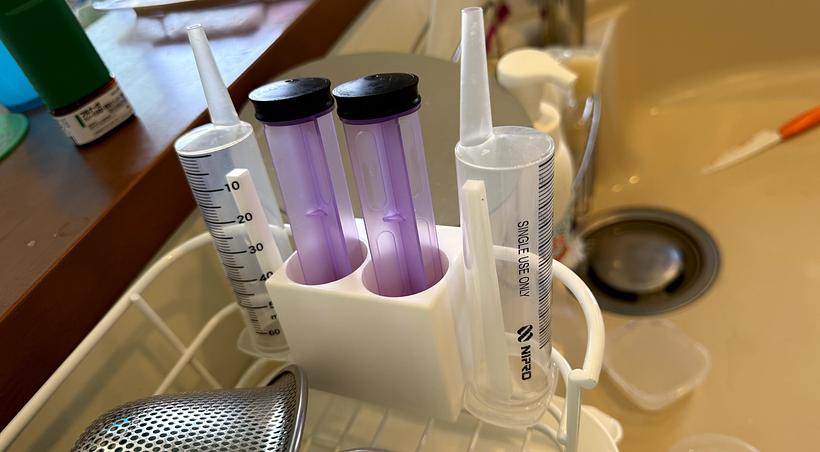

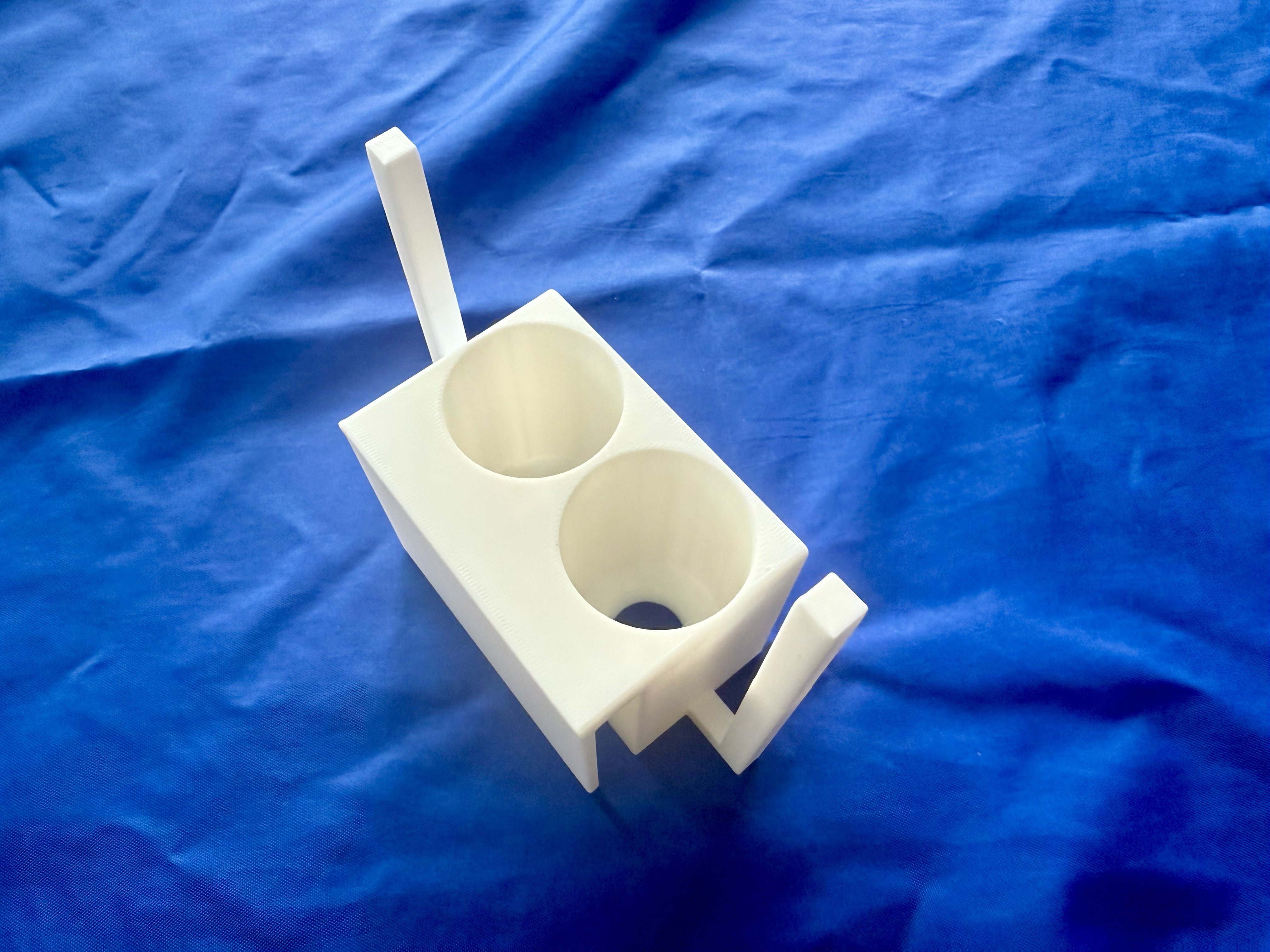

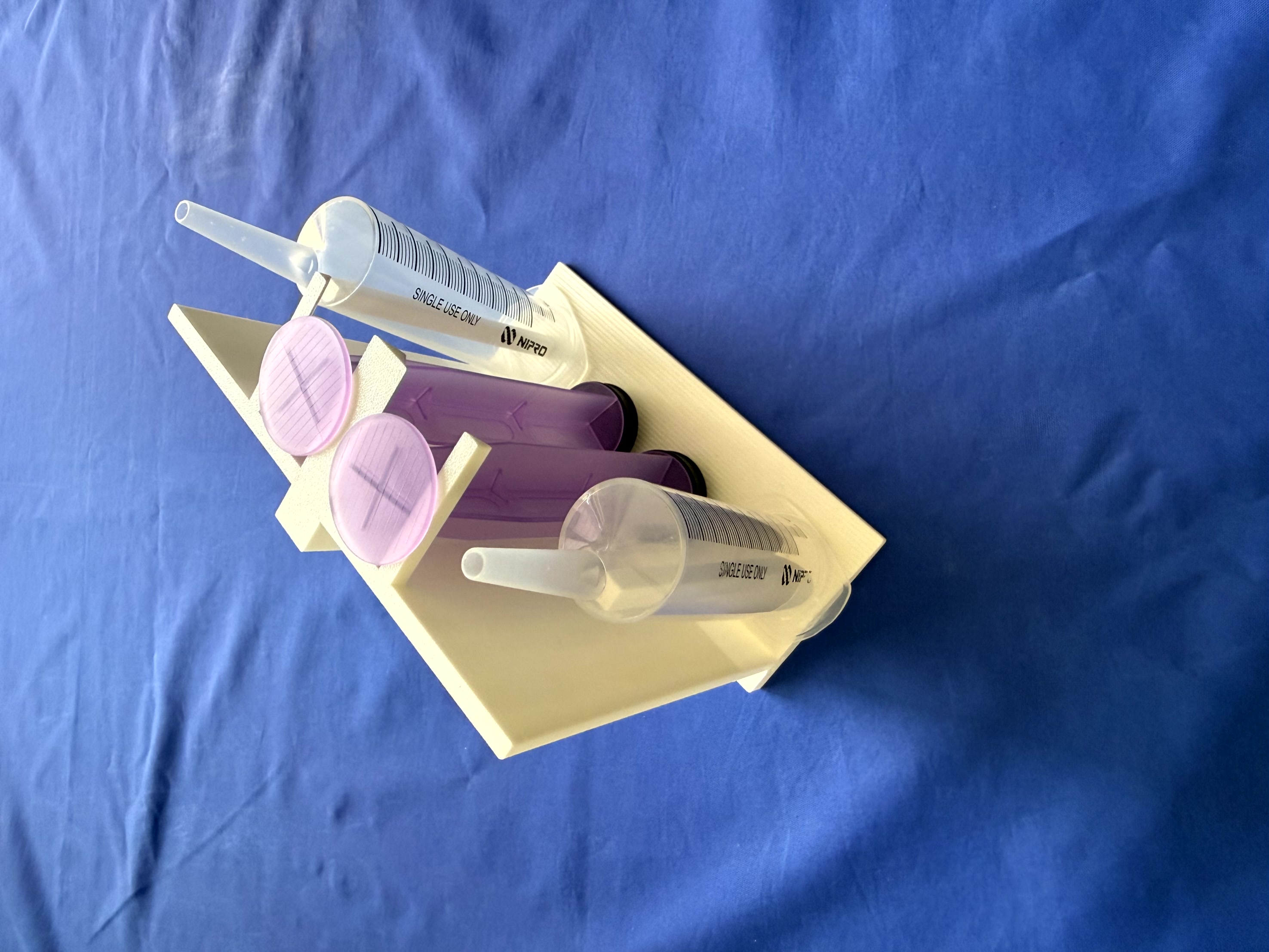

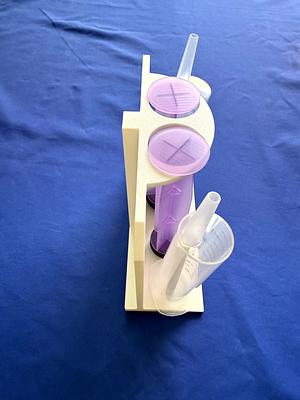

- 外筒も押し子も同じ「投げ入れ」動作で、水切りかごのワイヤーフレームに掛ける形で決定！
- 押し子ポケットの底に水抜き穴を空け、フレームに掛ける部分はと6cmの高さにして安定性UP。
- 押し子は上下どちらの向きでもポケットに収まる。
- 外筒のフランジ（指を架けるフチ）は楕円形だが、どの向きでもスッと投げ込めるサイズに。
- 全体的に角を丸め、雑に素手で触れても、角で怪我するリスクを低減できた。

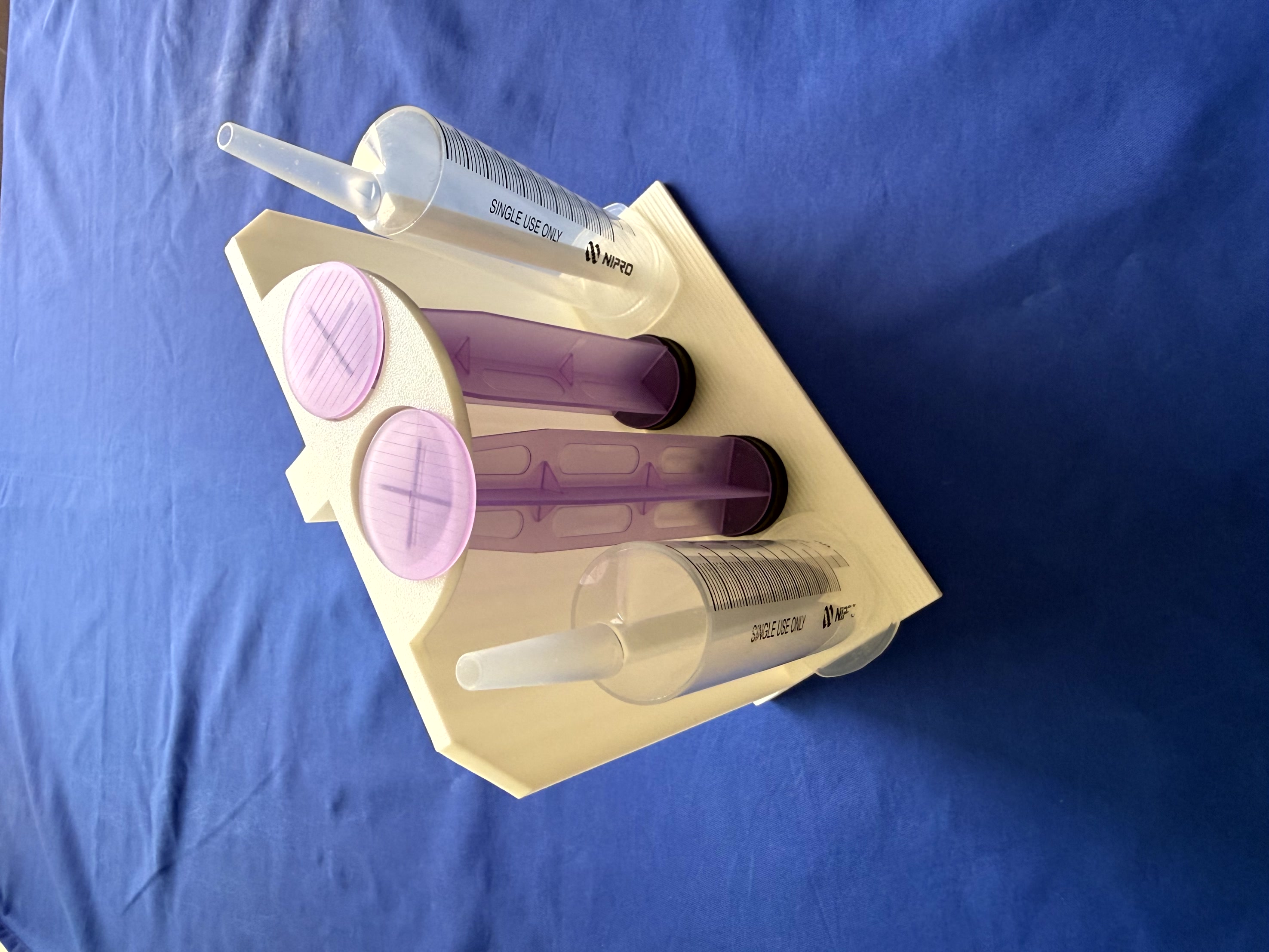

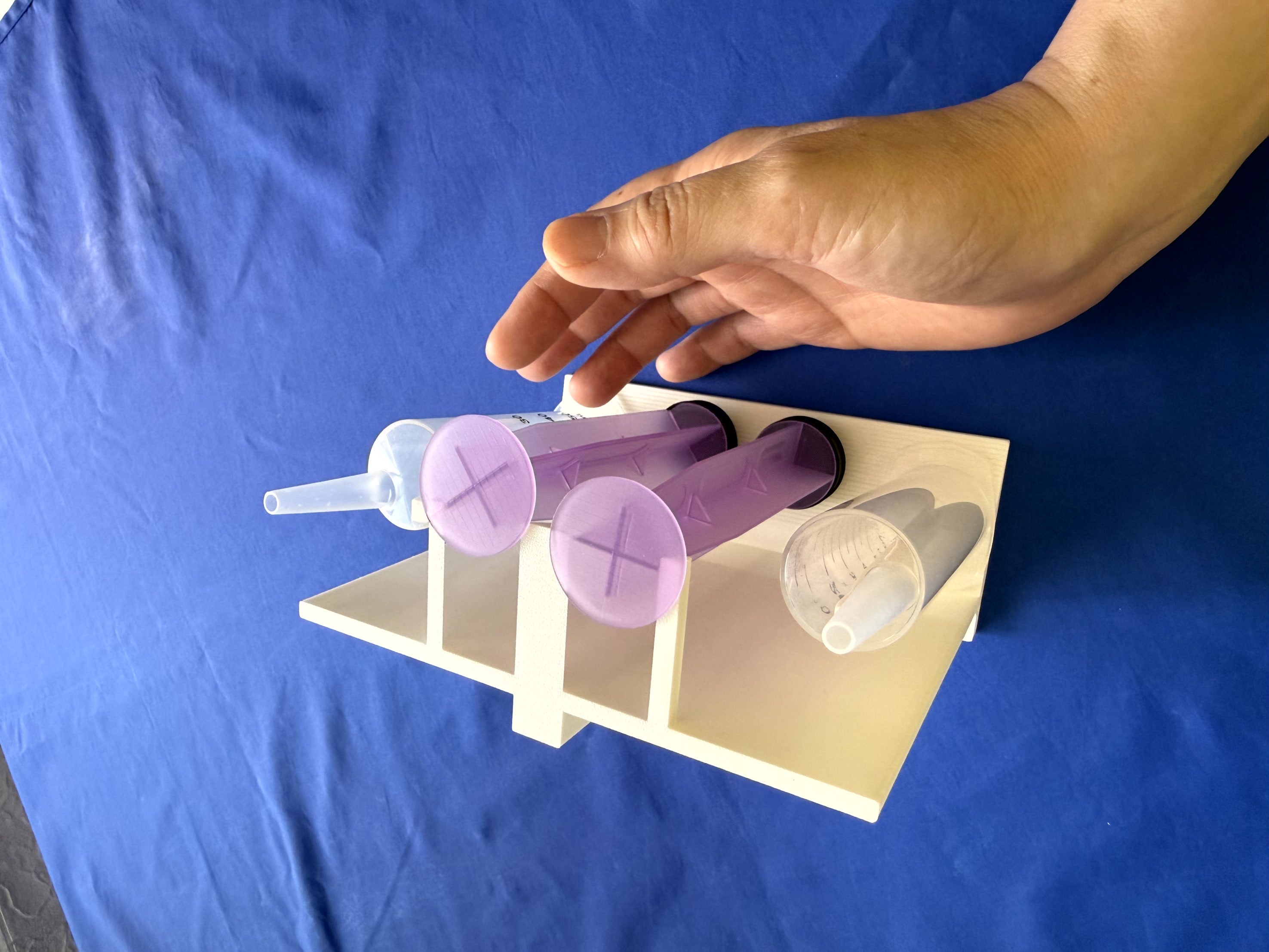

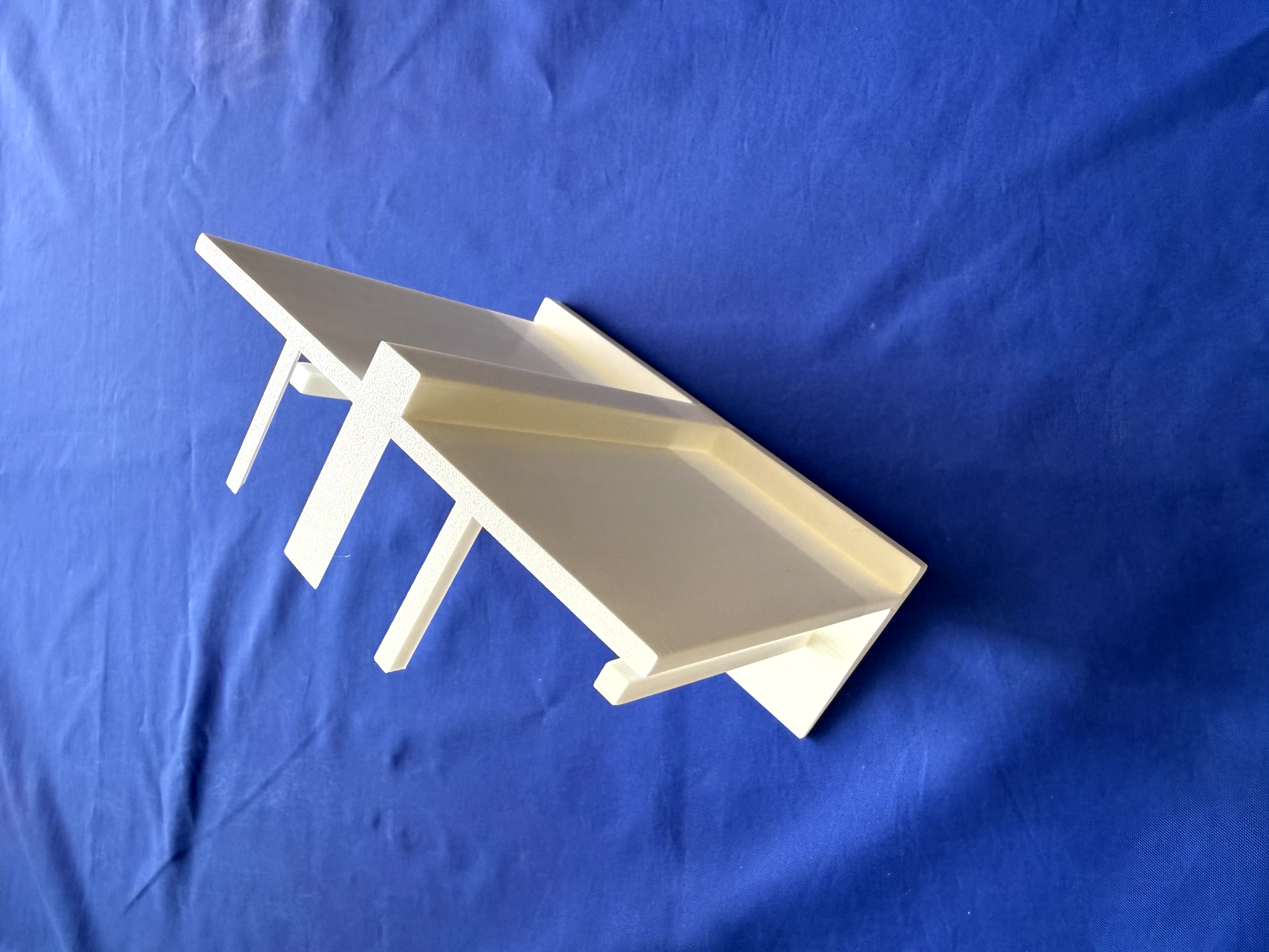

- ワイヤーフレームの角度でやや斜めにセットできるので、シリンジの出し入れがしやすい。
- 凹凸を少なくし、パーツの組み立てが無い一体成型にしたので、手入れもしやすくなった。
- 作品DL：シリンジラック水切りかご用

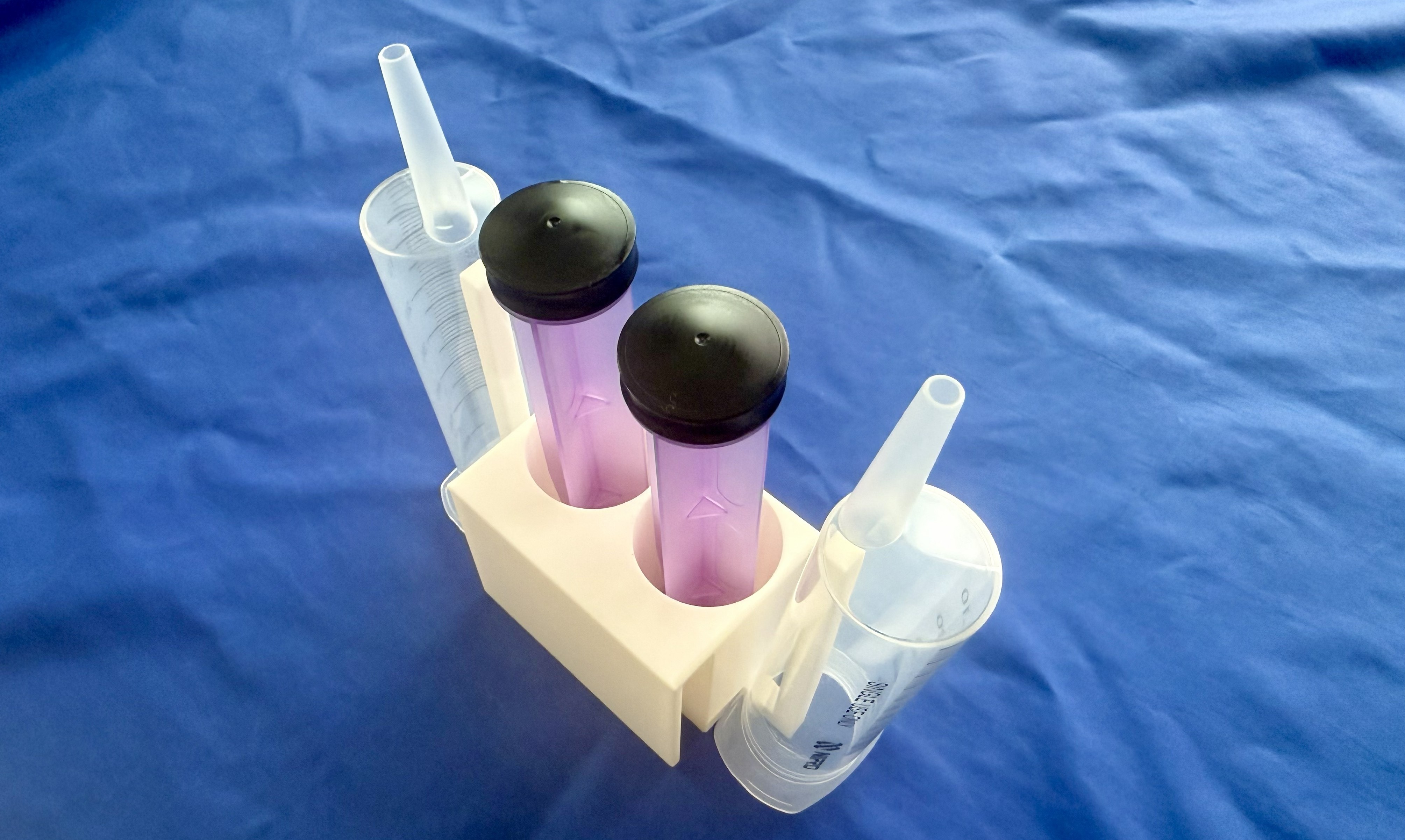

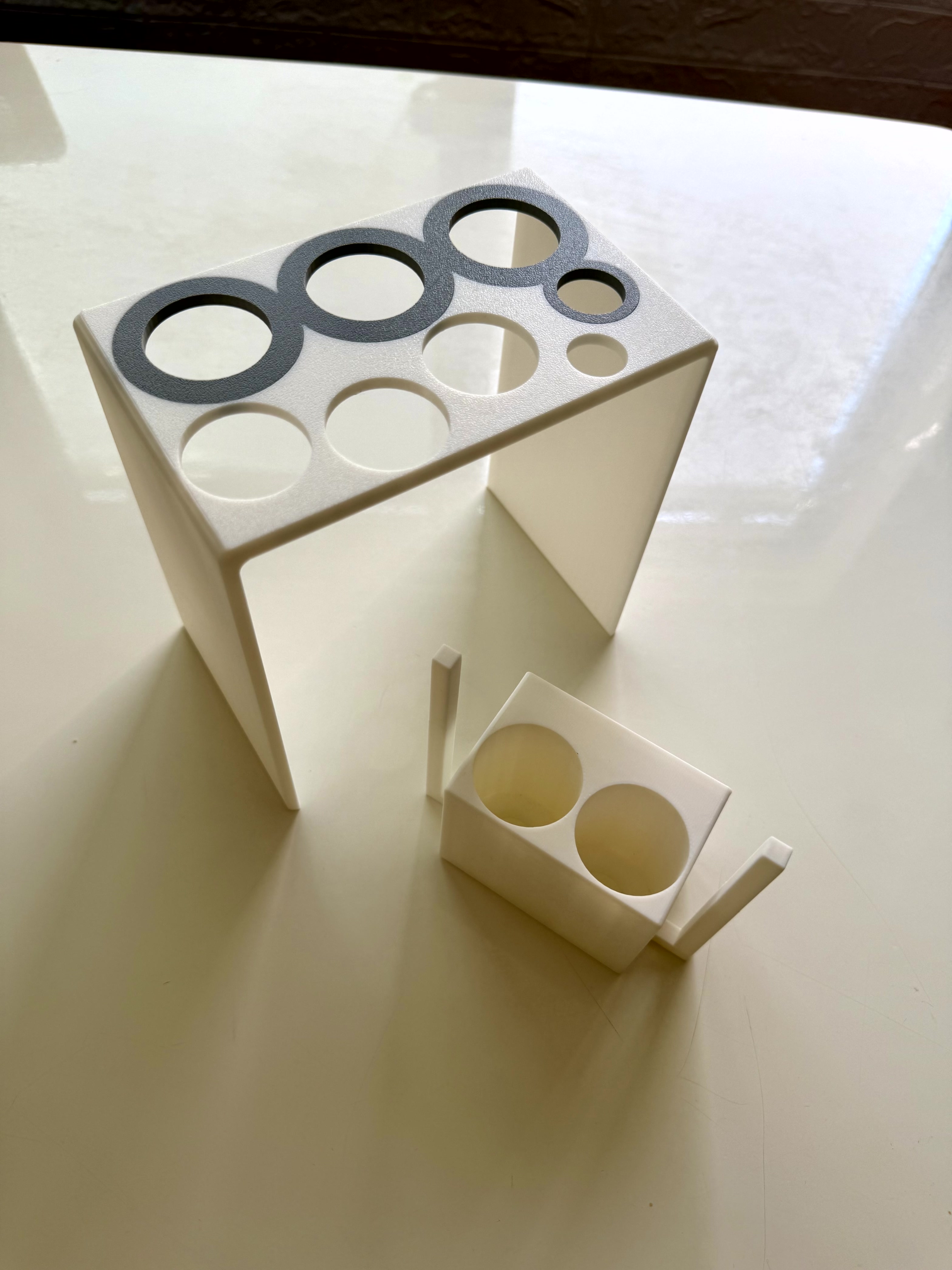

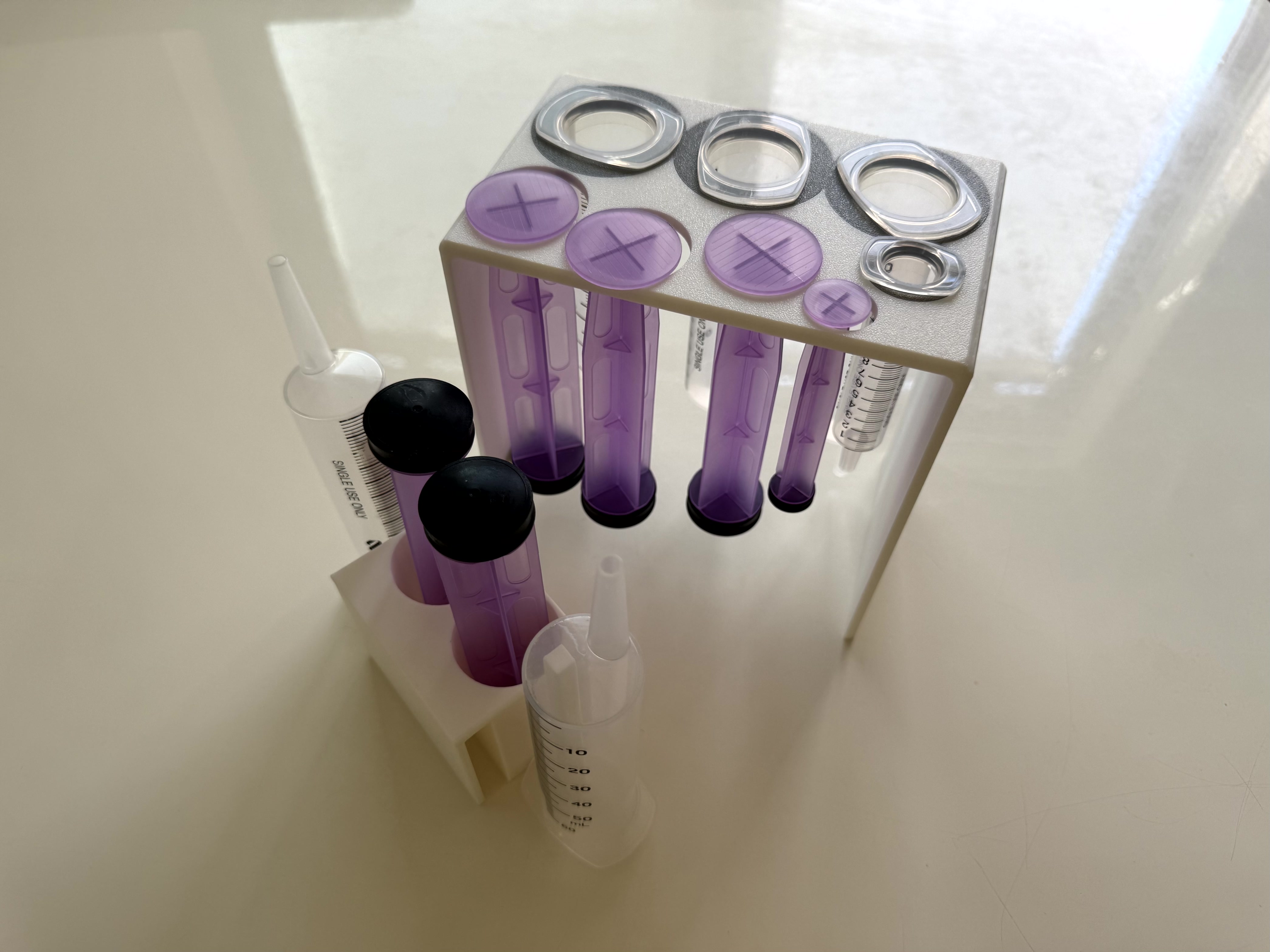

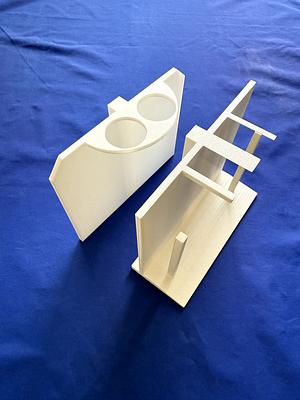

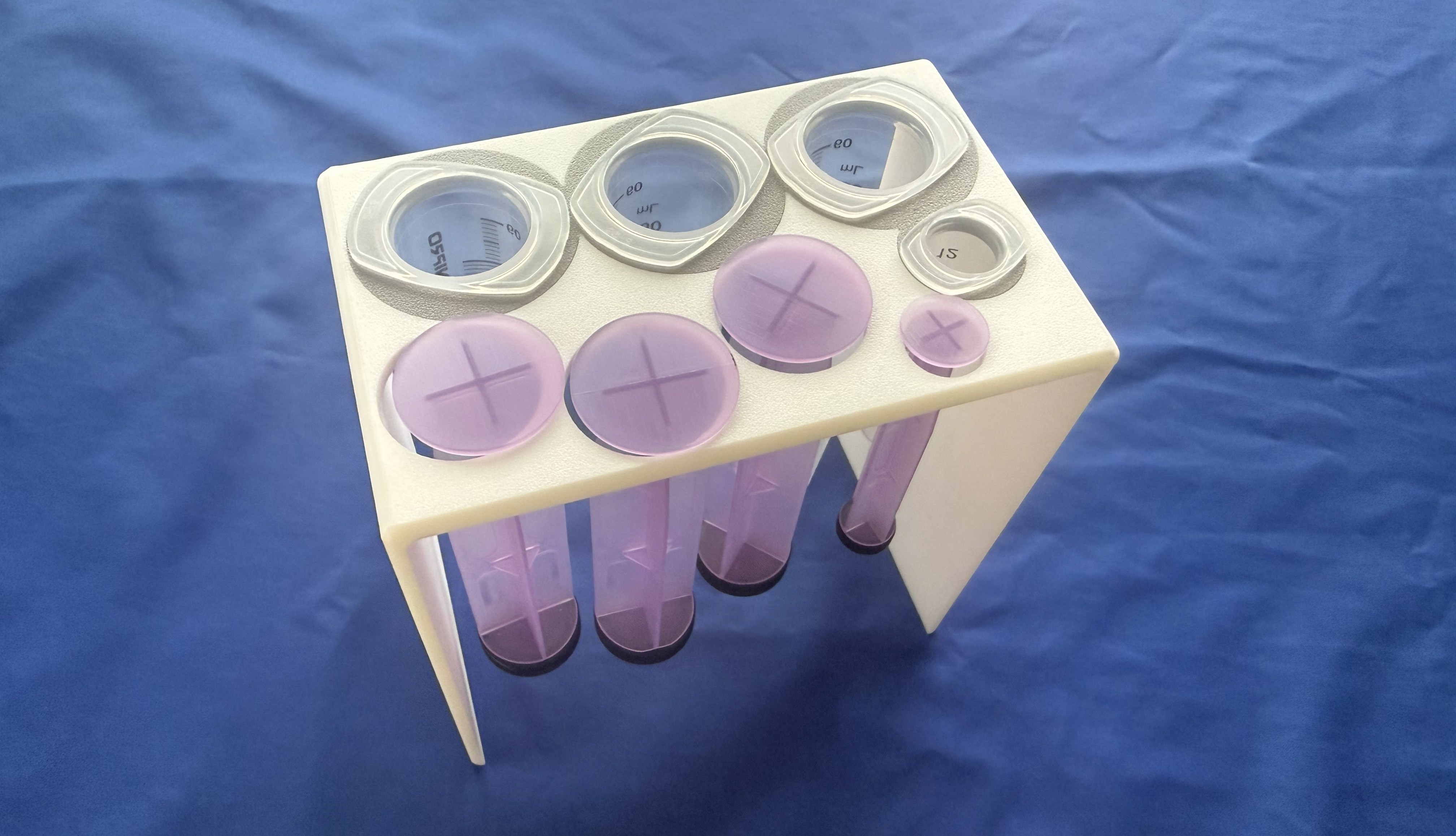

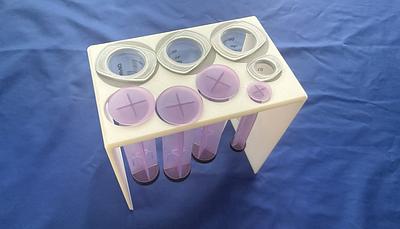

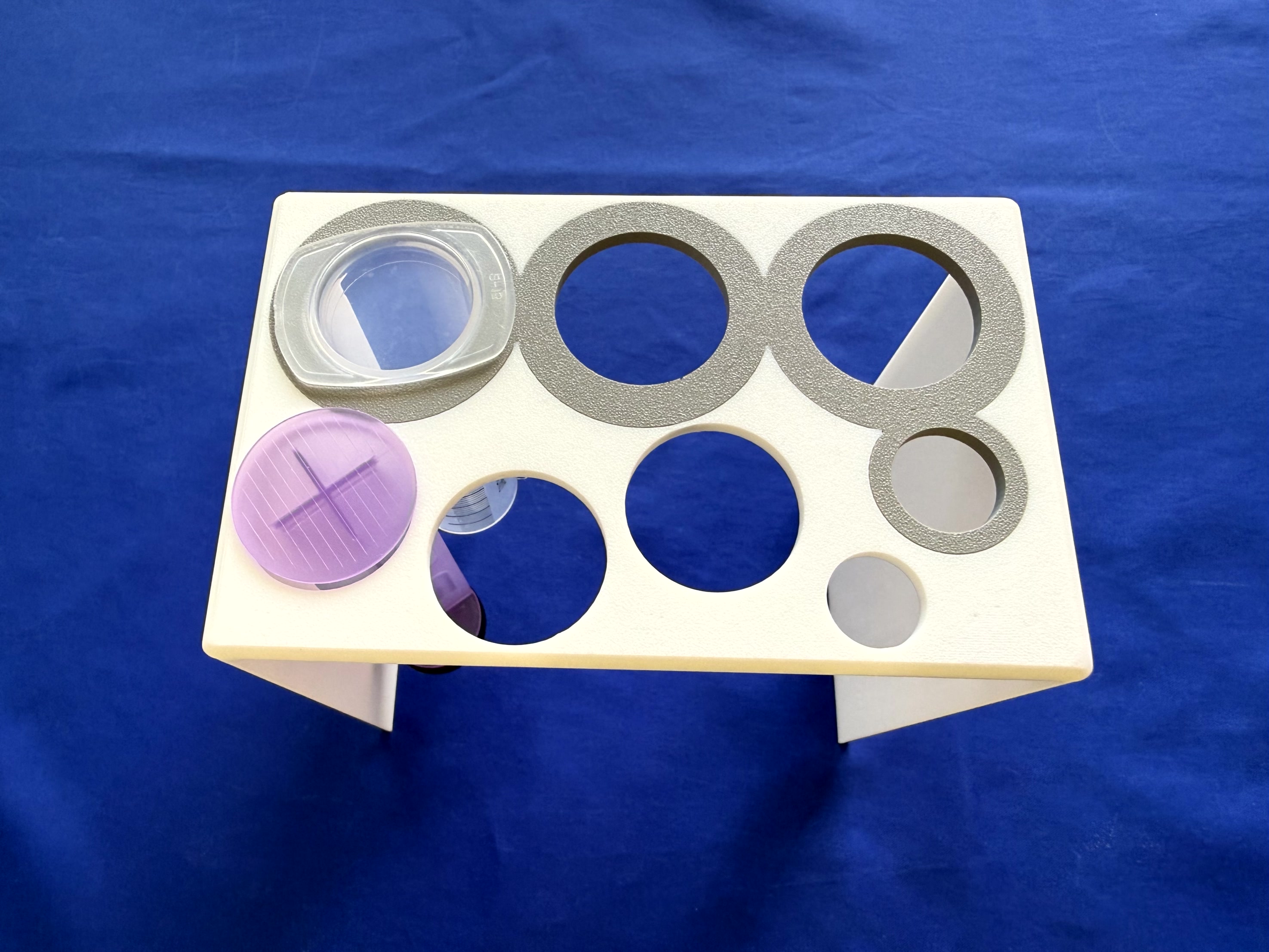

- 試作④の丸穴を活かし、余分のシリンジの保管場所も兼ねて、独立型で再設計。

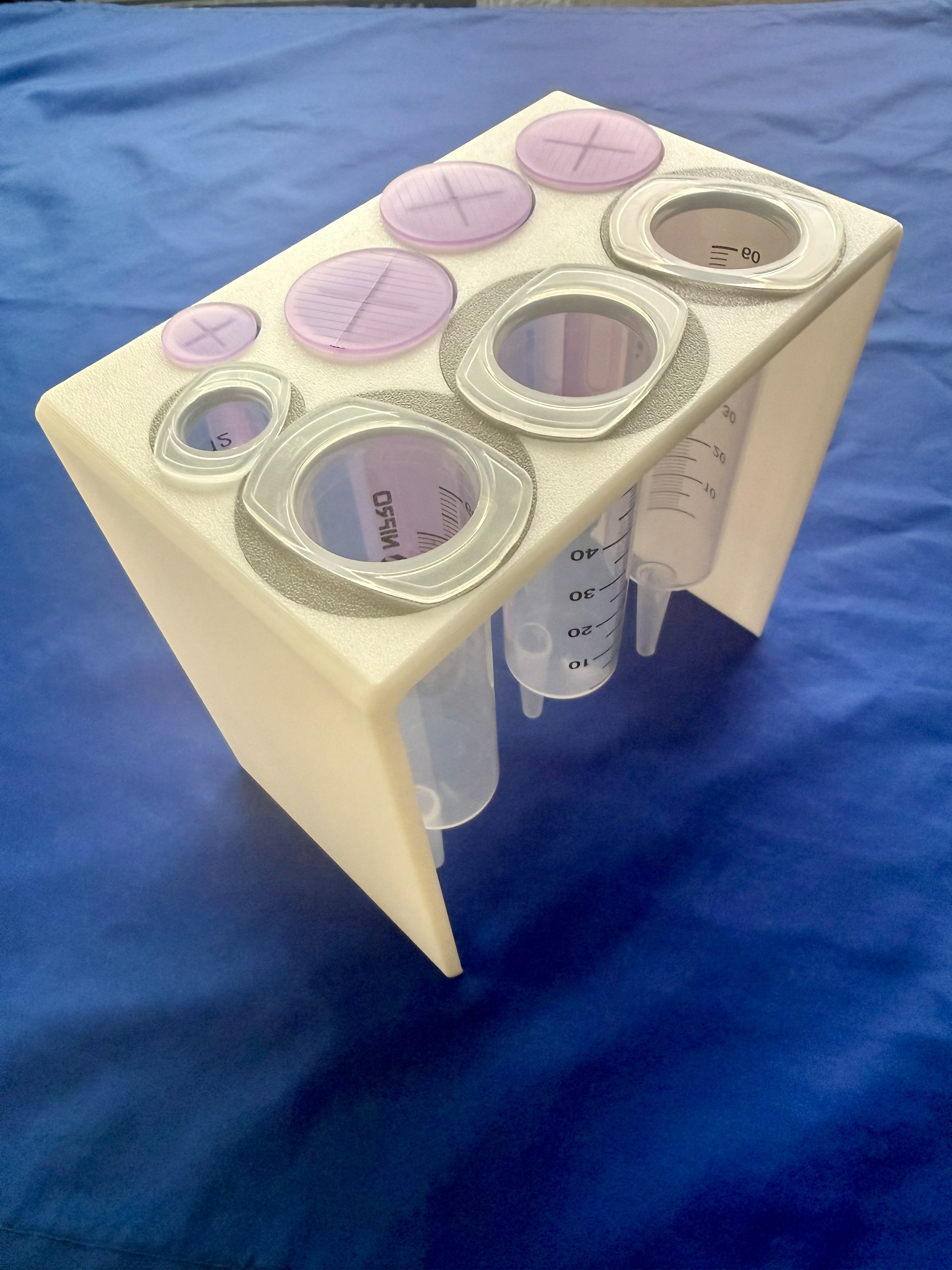

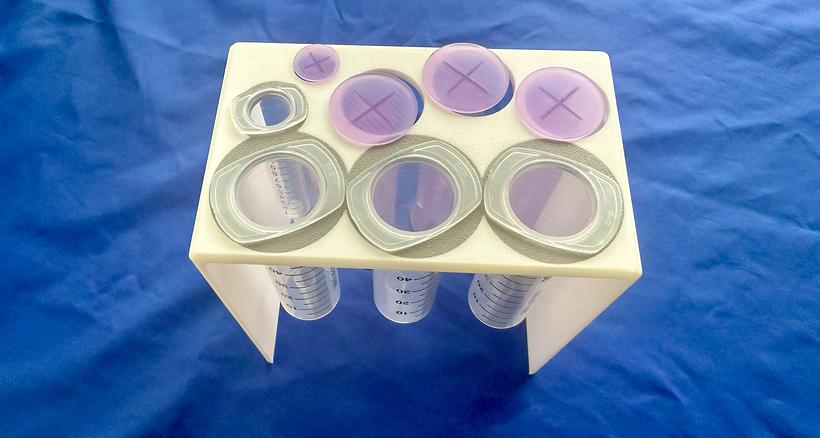

- これまで支柱で立てていた外筒は、同様の動作で丸穴に投げ込むようにし、50mlシリンジ3本+服薬用10mlシリンジ1本の計4本を収めるスッキリとした形に仕上げた。安定性も高く、しっかり乾く。

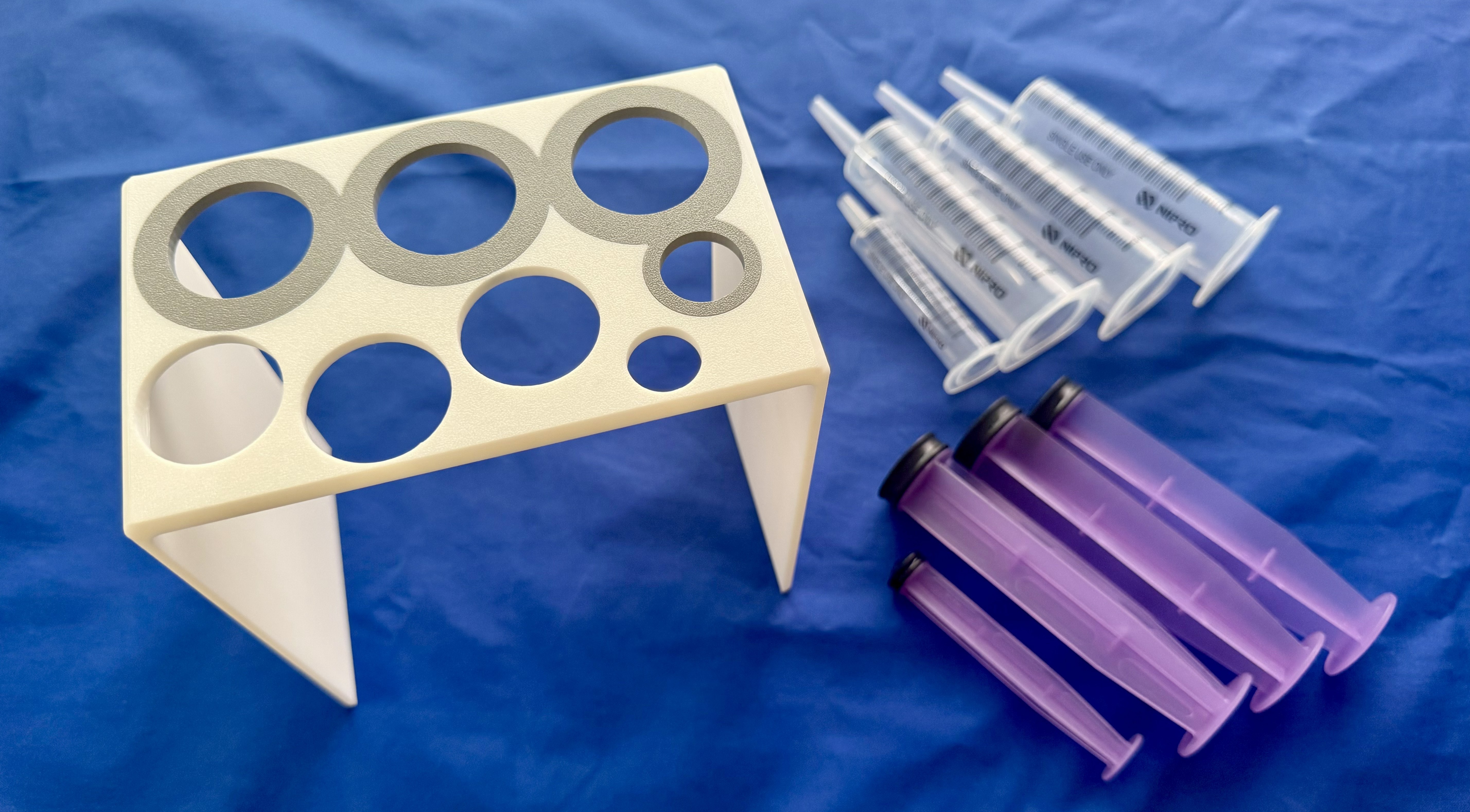

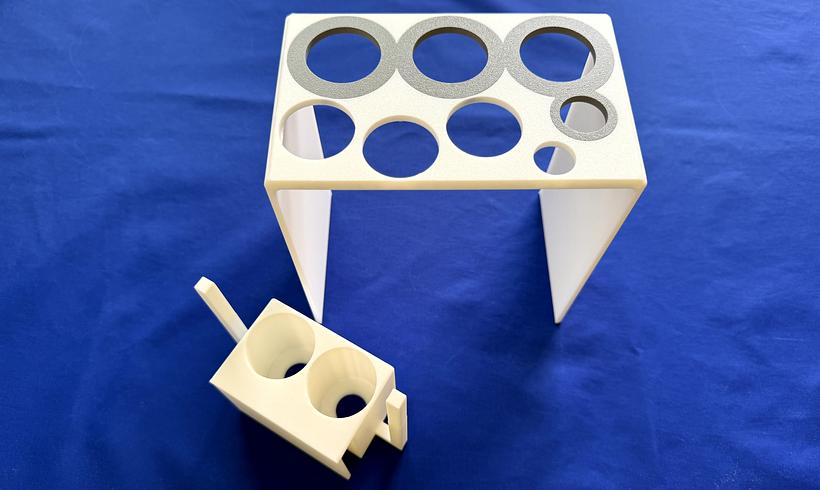

- 当初は単色で印刷したが、丸穴が8個もあると「どの穴に入れるのか」わかりづらいため、外筒の穴はグレーの円で囲むデザインで再設計し、印刷した。
- 単色印刷の場合、百均の「名前シール」のような耐水シールで目印をつけるとわかりやすいかも？
- 作品DL：シリンジラック独立型単色
- 作品DL：シリンジラック独立型2色(圧縮、3ｍf)

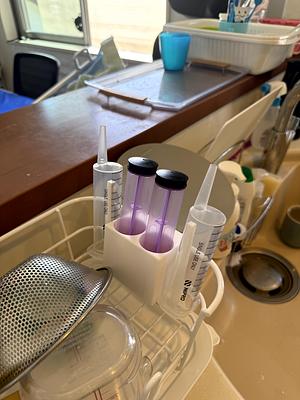

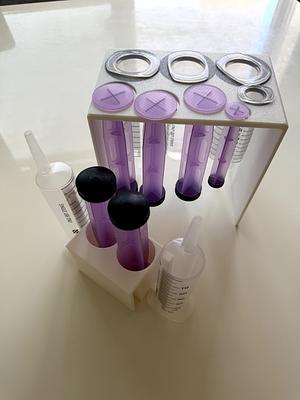

- シリンジ洗浄後は定位置にシリンジを収めるため、シリンジが迷子にならず、注入の準備・後片付けが非常にスムーズになりました！（夫やヘルパーさんから大好評）
- 特に、押し子先端の黒ゴムに残りやすい汚れはラックにあると目につくため、すぐ気づいて洗えます。
- 横倒しだったシリンジは縦置きになり、水切れもよく乾きが早くなりました。
- 長年気になっていたシリンジが整理できて、介助者もスッキリ。小さな改善でも、毎日12回の注入にはインパクト大です。
- シリンジが整理され、清潔に保てることは、息子の体調へのリスク減少に繋がります。
References
Usages
その他
- 水切りかご用のサイズ：幅110mm、奥行52mm、高さ100mm
- 独立型のサイズ：幅154mm、奥行97mm、高さ155mm（2色・単色共通）
- 独立型の下部にはペーパータオルや布巾、吸水性の高いシート等を敷くと良いです。
- フィラメントはPLAですが、耐水性のあるPETGもおすすめです。充填率は15%、サポート無しで印刷可能です。
- 2色使いの独立型ラックのファイルは3mfですが、単色印刷のstlも掲載しています。
- 独立型ラックの印刷時、丸穴の部分を底面に指定してください（本ページ掲載のファイルは反映済）。
- シリンジの寸法はメーカー毎で異なるため、ご注意ください。
